带式输送机清洁装置三维结构设计

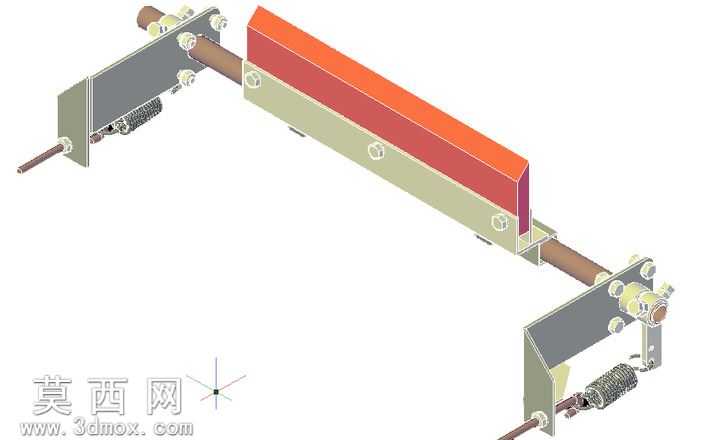

本作品为带式输送机清洁装置的三维建模成果，建模过程中严格遵循机械设计规范，对装置各组成部件进行1:1等比例还原，完整呈现了清洁装置的装配逻辑与结构细节。建模阶段首先完成核心清洁刮料组件的搭建，对刮料板的安装倾角、贴合接触面做了精准参数化设定，确保刮料部件能够紧密贴合输送带工作面，实现附着物料的有效刮除；其次完成两侧张紧调节支架的建模，还原了支架上的弹簧缓冲结构、调节螺杆组件，通过弹簧预紧结构的参数化设计，可直观呈现装置在工作过程中自动补偿刮料板磨损、维持恒定贴合压力的工作原理，避免刮料板过度磨损或贴合压力不足导致清洁失效的问题。材质渲染环节，针对不同部件的实际应用材质做了区分：刮料板采用耐磨聚氨酯材质的哑光橙红色渲染效果，金属支架、连接轴采用结构钢的金属哑光质感，弹簧部件做了金属镀锌的亮面质感处理，连接紧固件做了发黑处理的深色金属质感，不同材质的色彩与质感区分清晰，可快速识别各部件的功能属性。结构设计上，该清洁装置采用两端对称安装的布局，通过穿装在输送机机架上的连接轴实现整体固定，调节螺杆可手动调整刮料板的初始贴合位置，弹簧组件可在输送带运行出现小幅跳动时提供缓冲余量，既保证清洁效果，又避免刚性接触对输送带表面造成划伤。整体建模过程中对所有装配配合关系做了校验，确保各活动部件无干涉，转动、滑动副的运动逻辑符合实际机械运动规律，可直接用于后续的工程图导出、运动仿真模拟以及生产加工参考，能够帮助设计人员快速理解带式输送机清洁装置的工作原理与结构组成，为输送线运维配件的设计优化提供直观的三维参考。
