DIY多功能复合数控加工设备设计方案

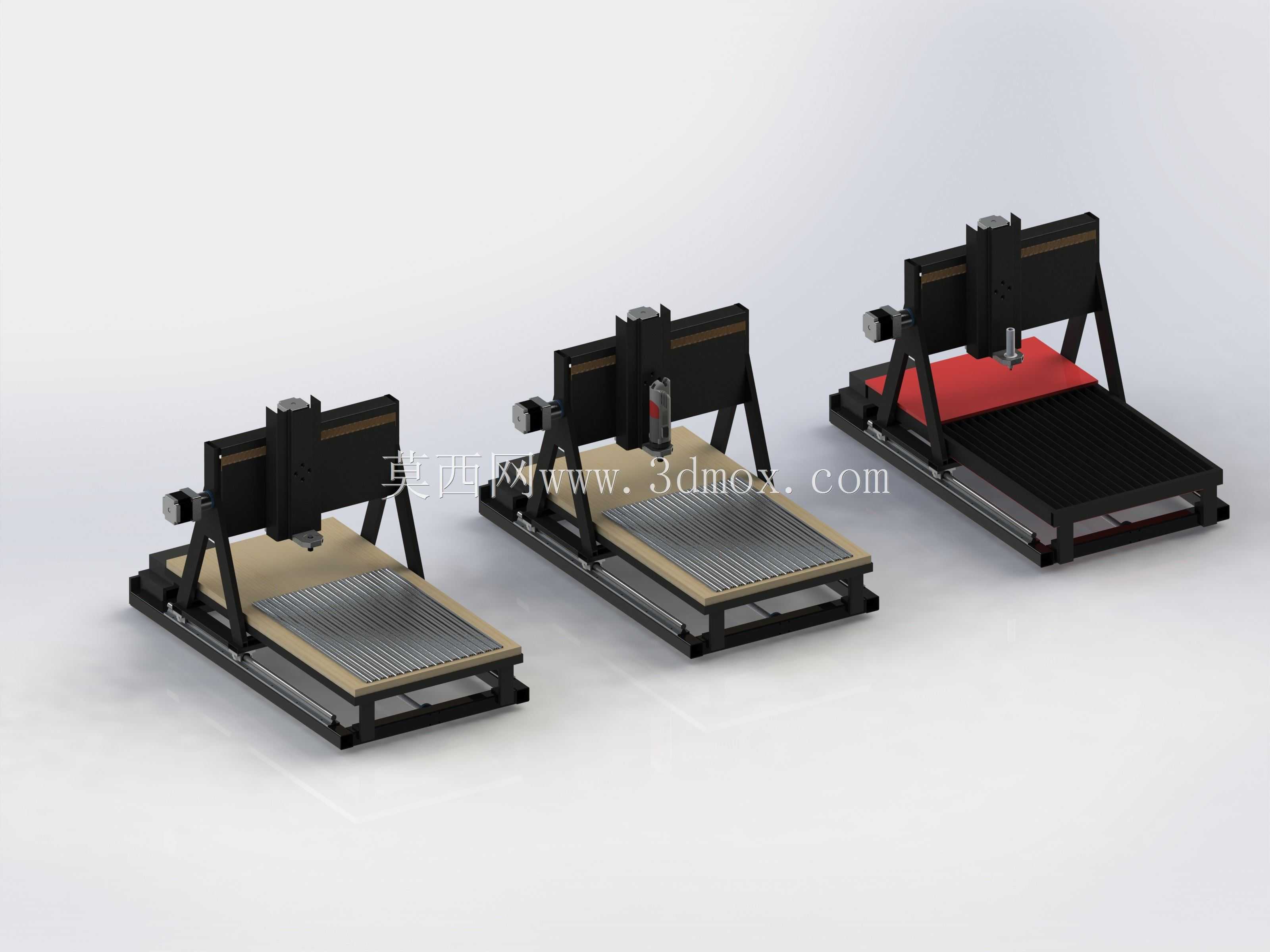

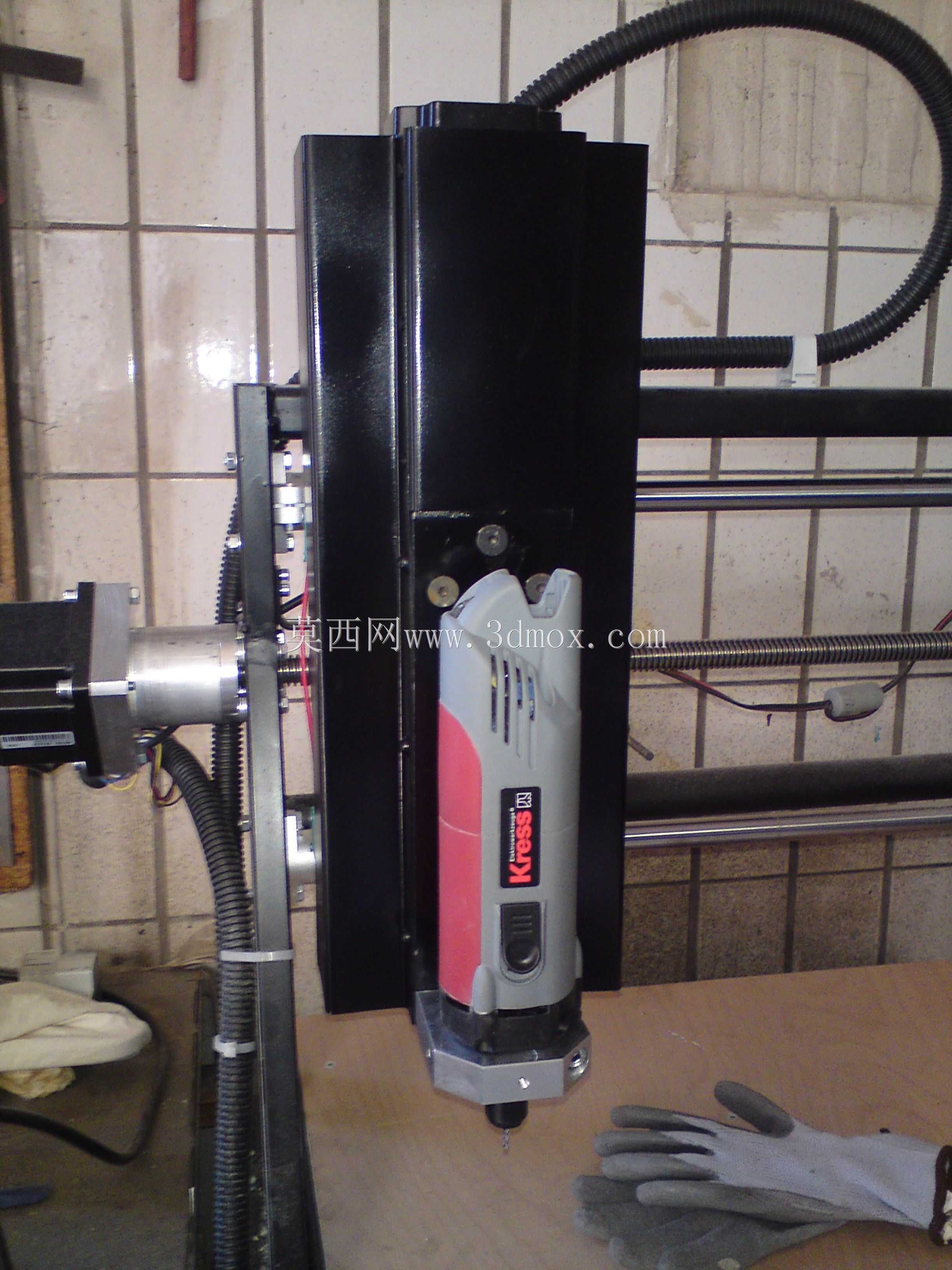

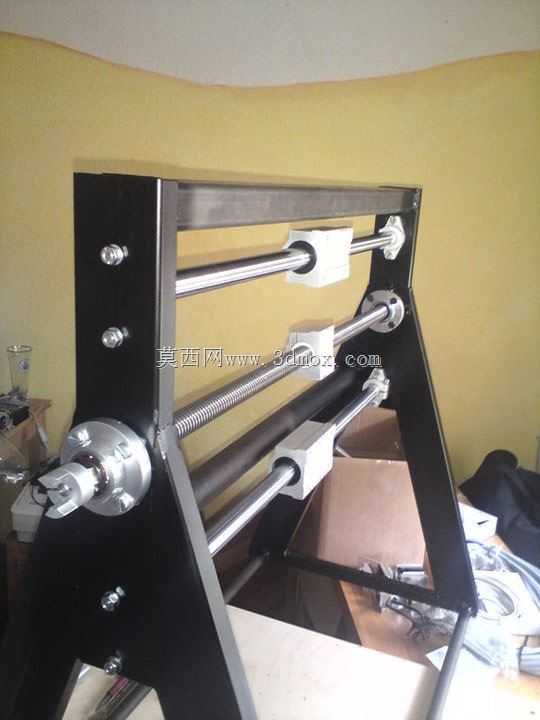

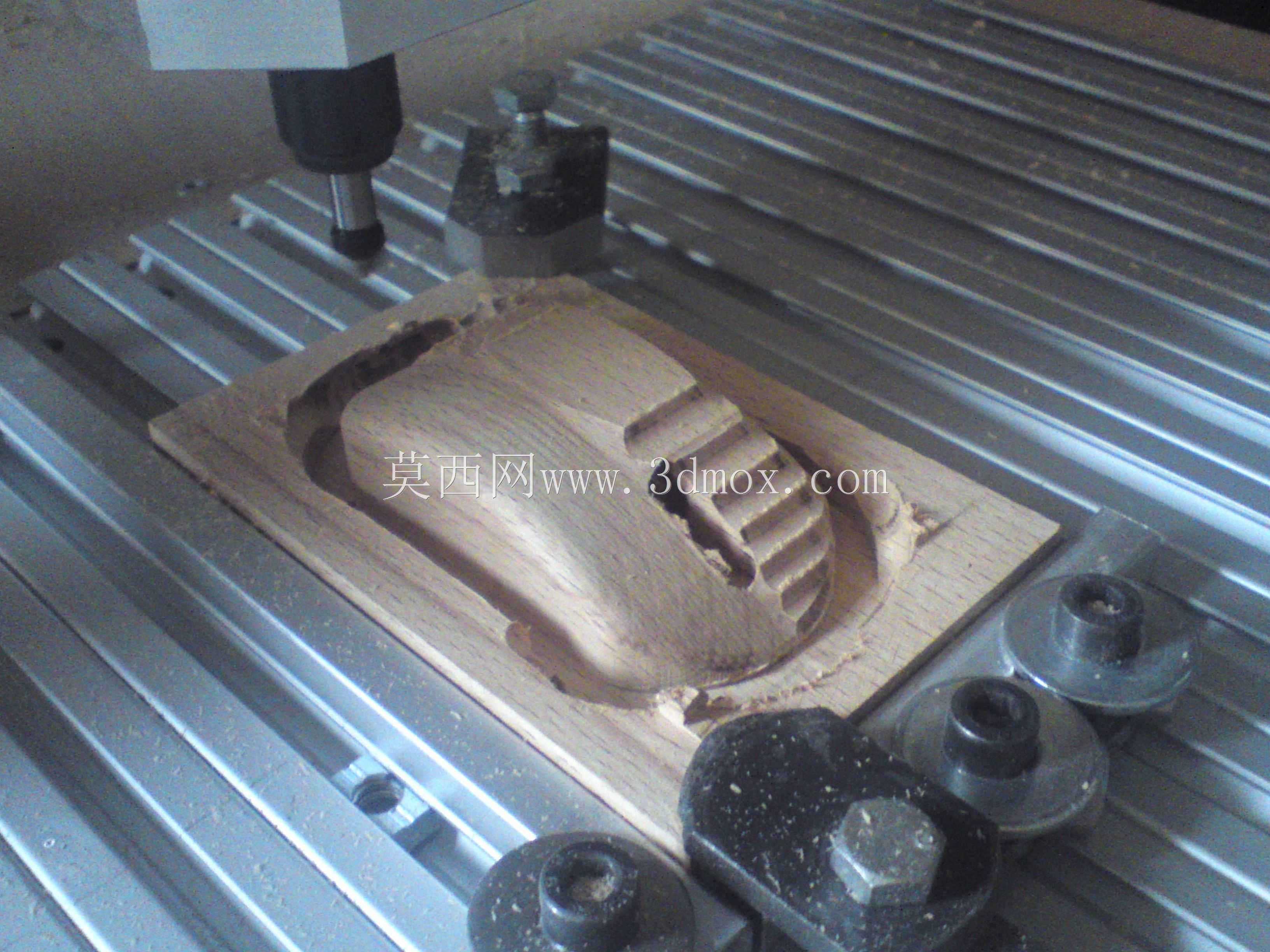

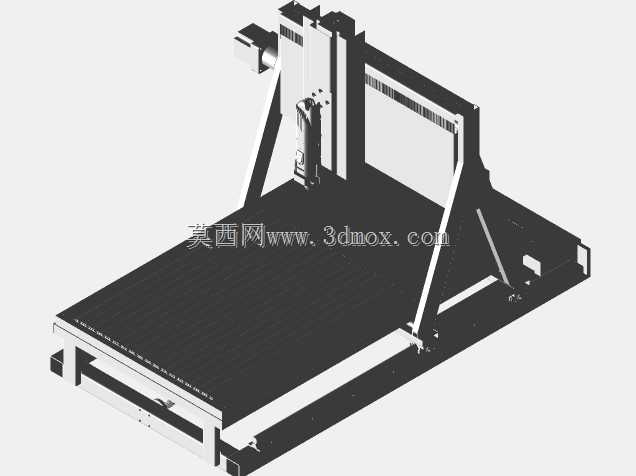

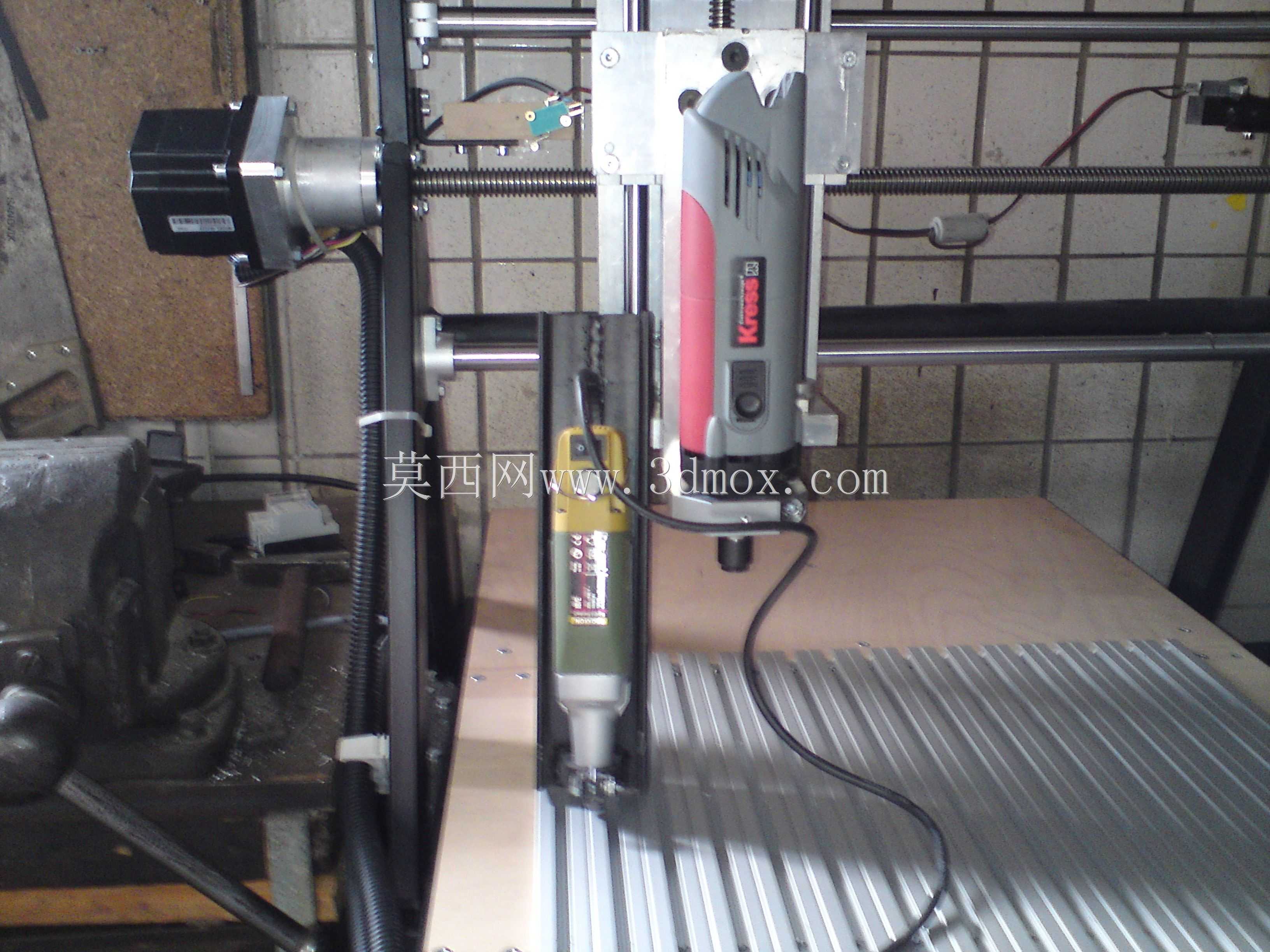

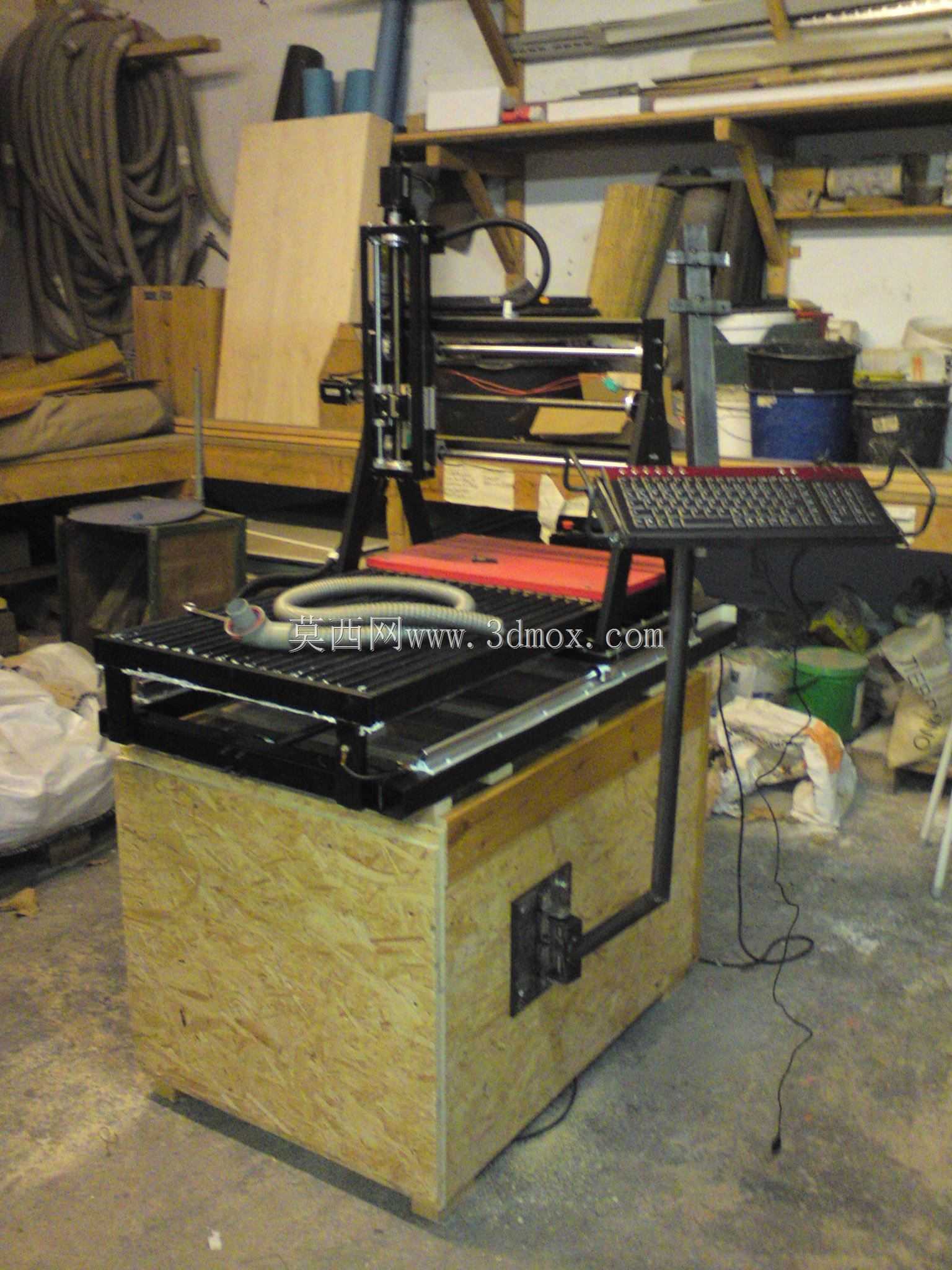

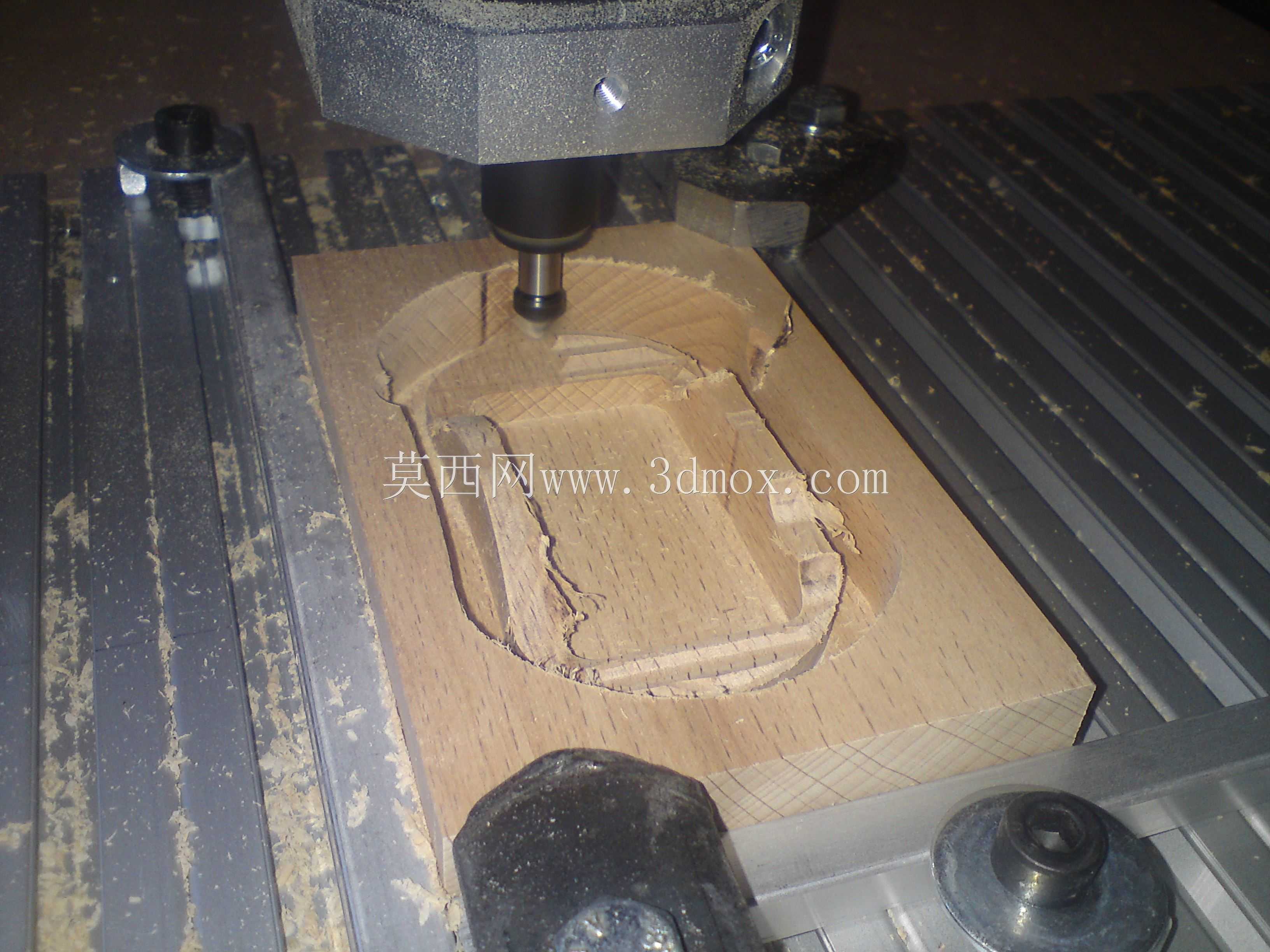

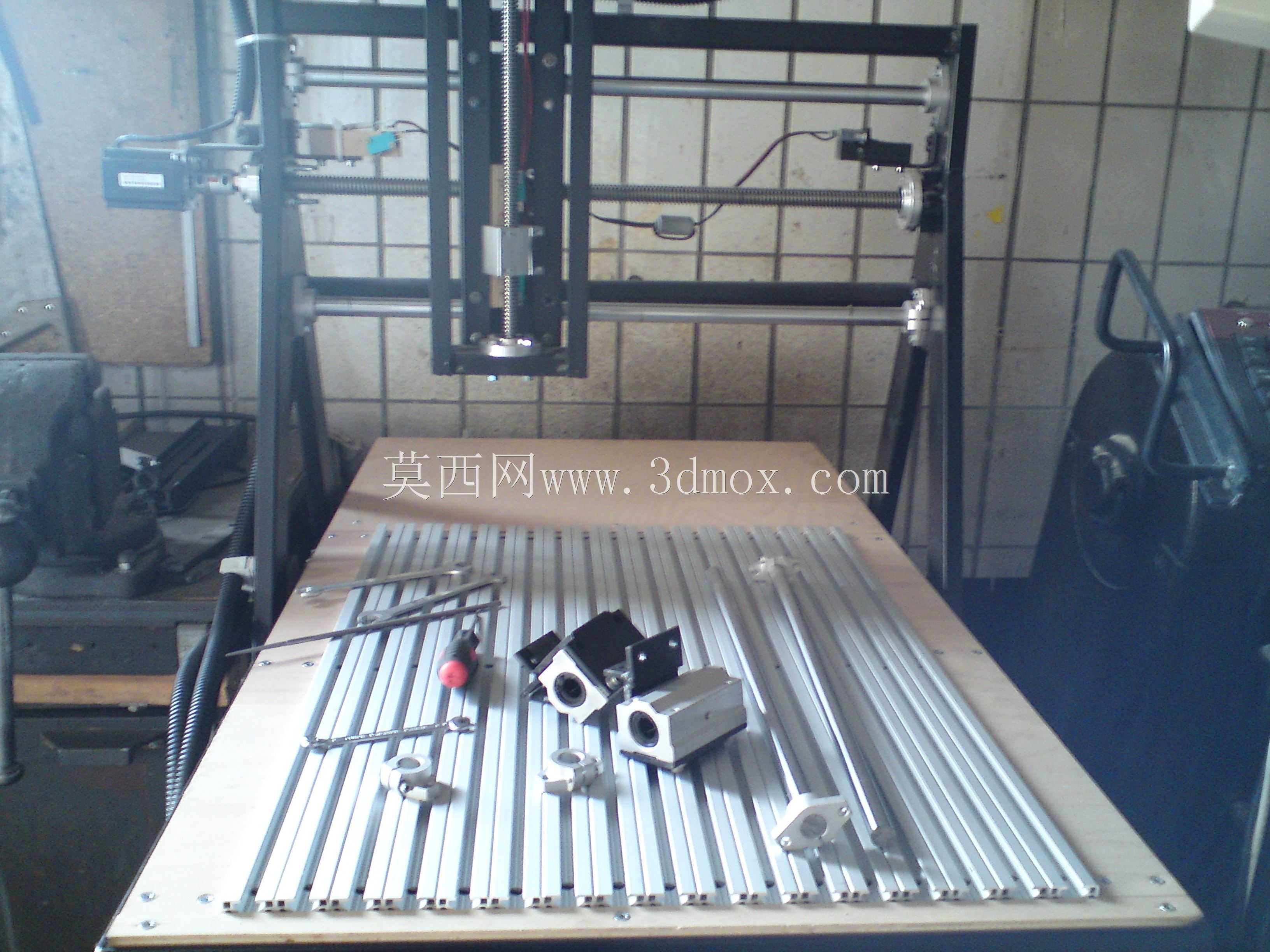

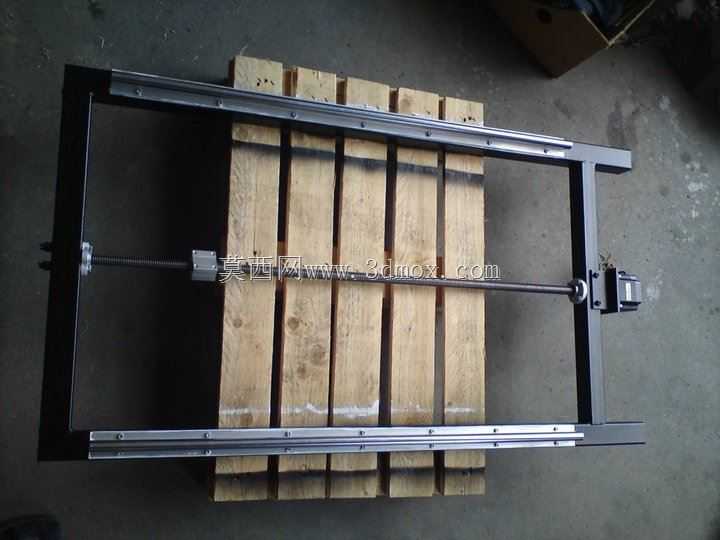

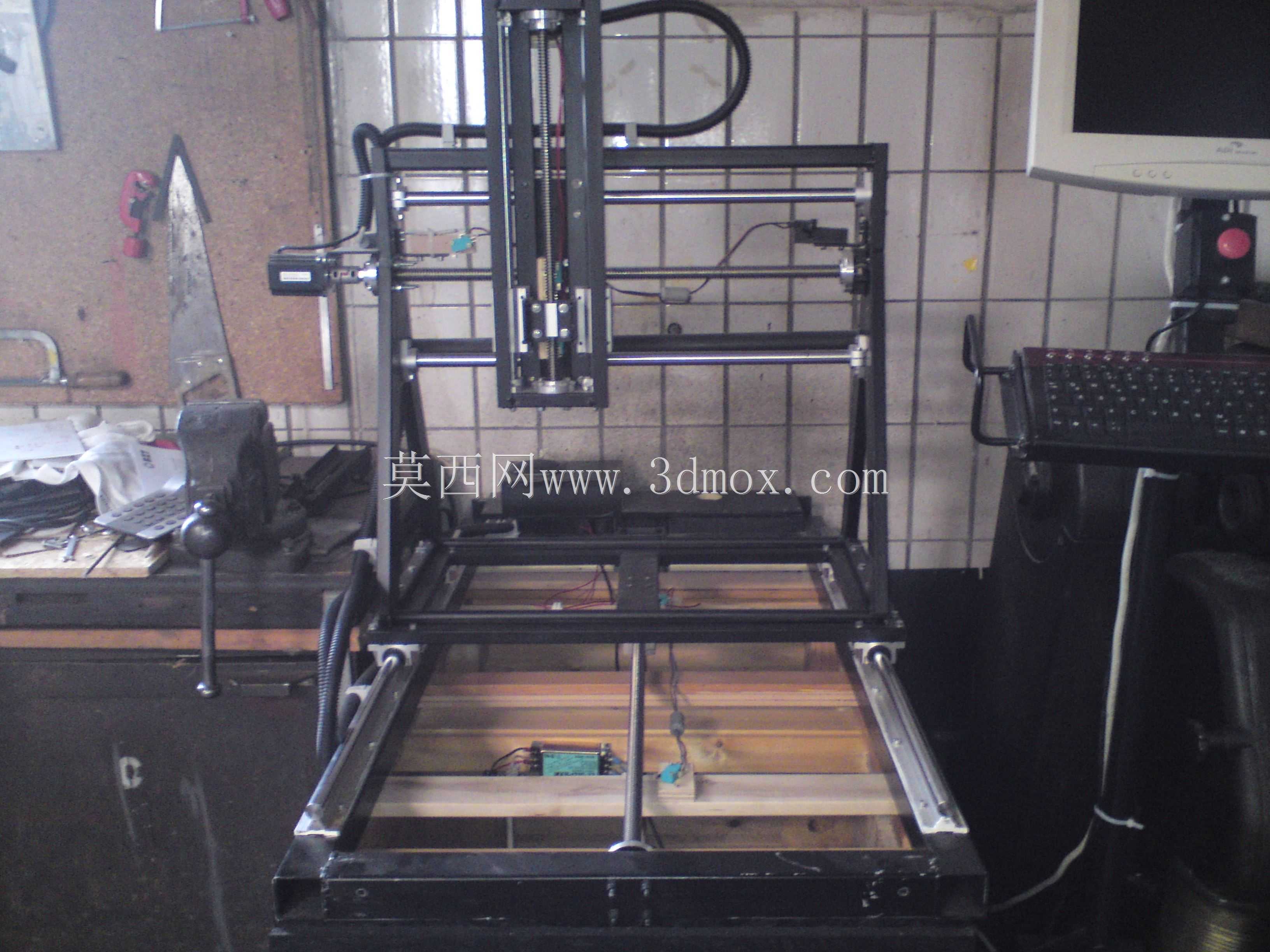

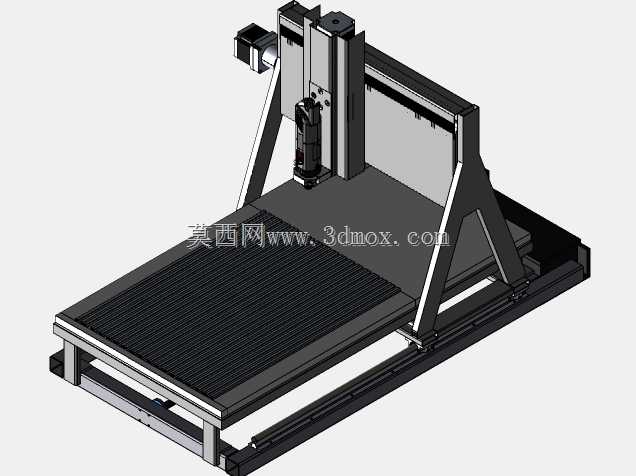

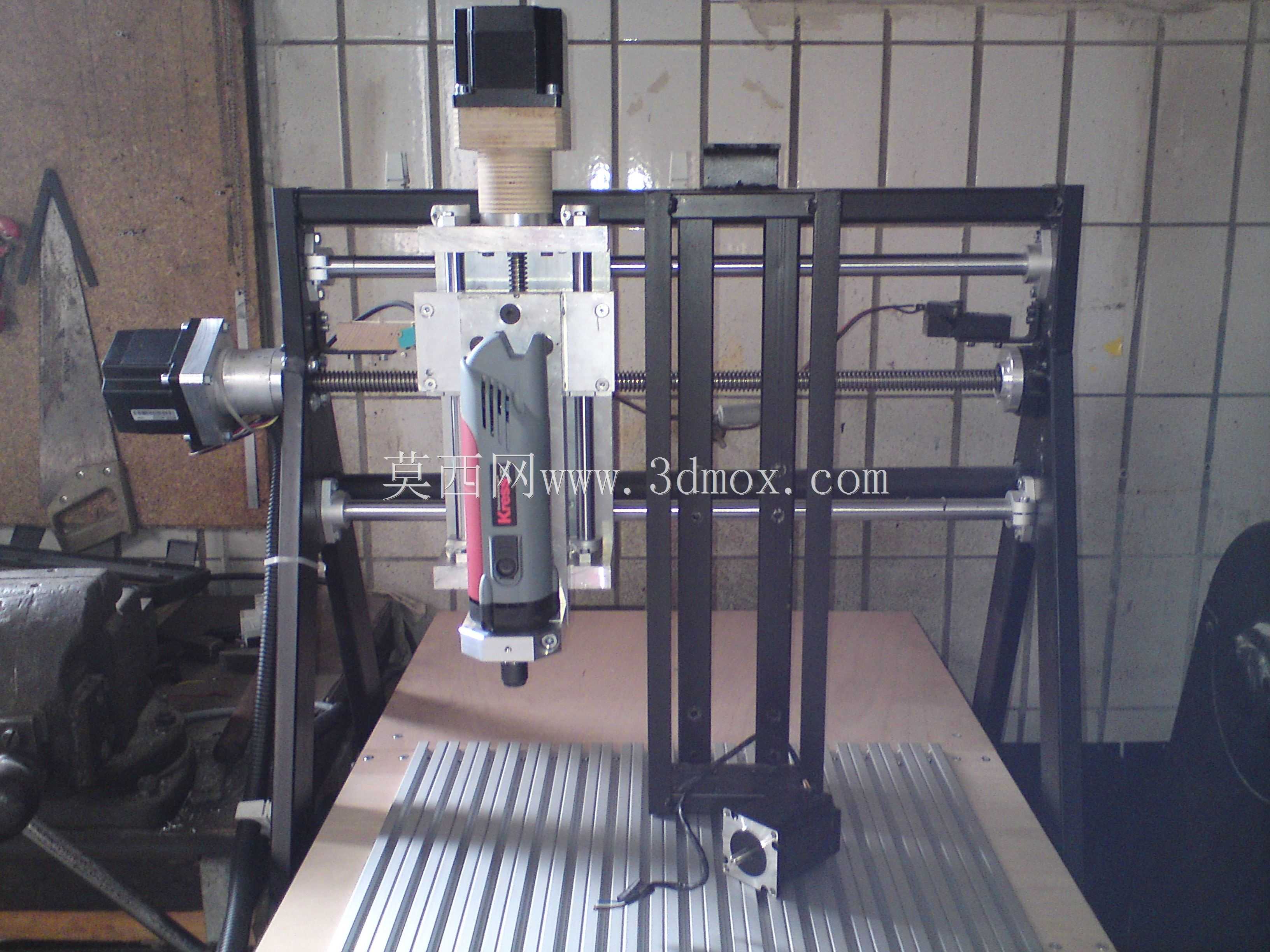

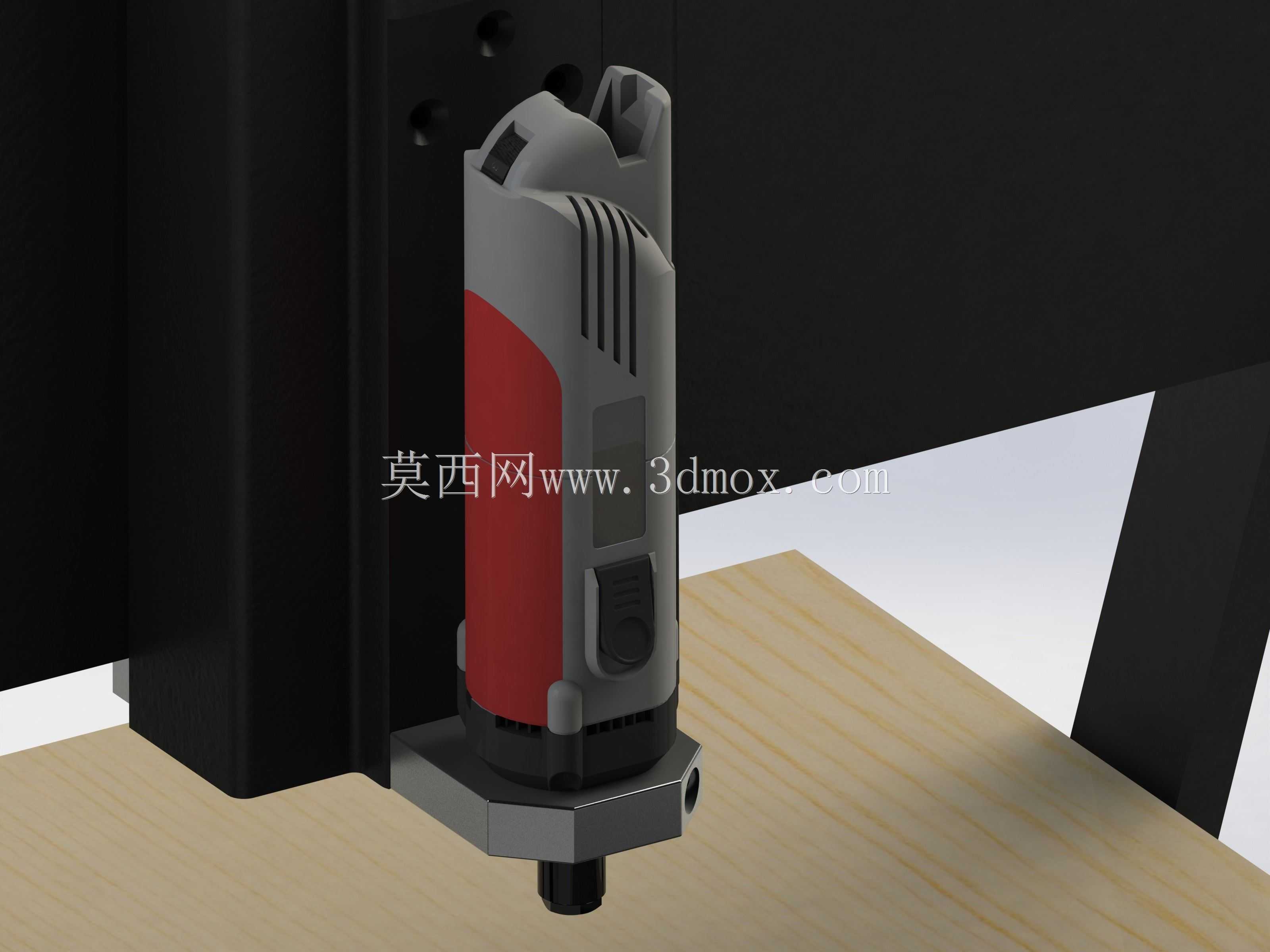

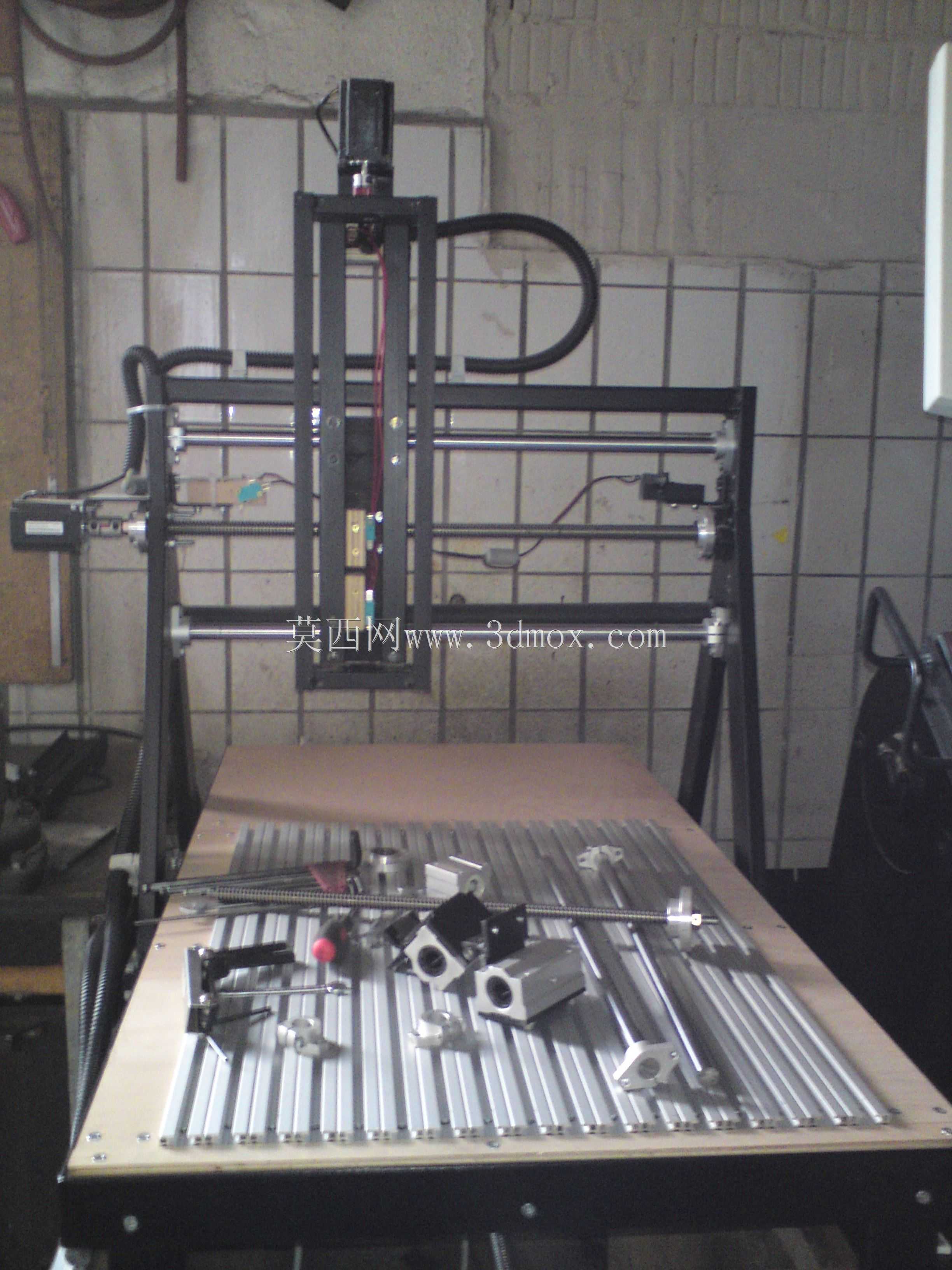

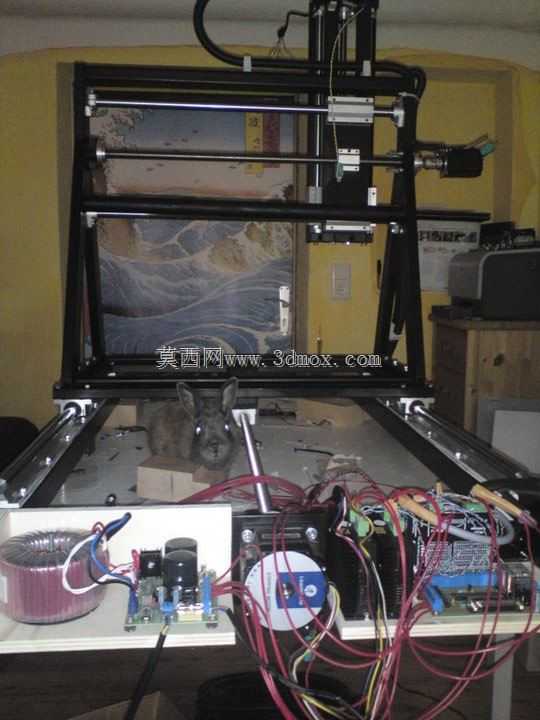

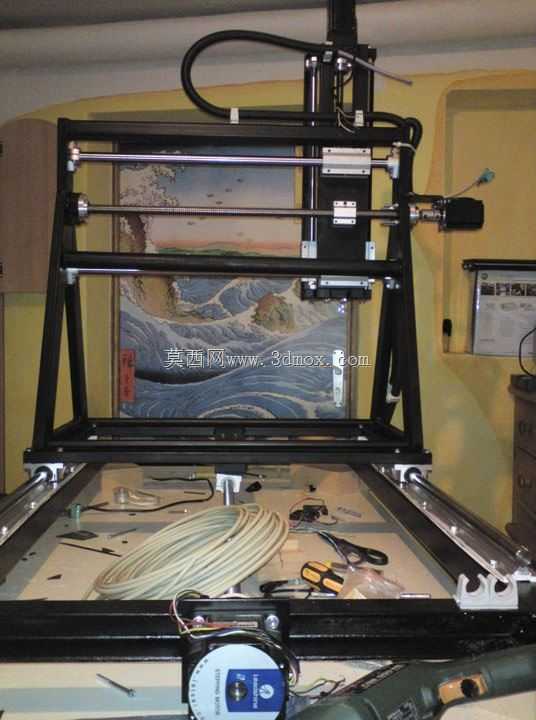

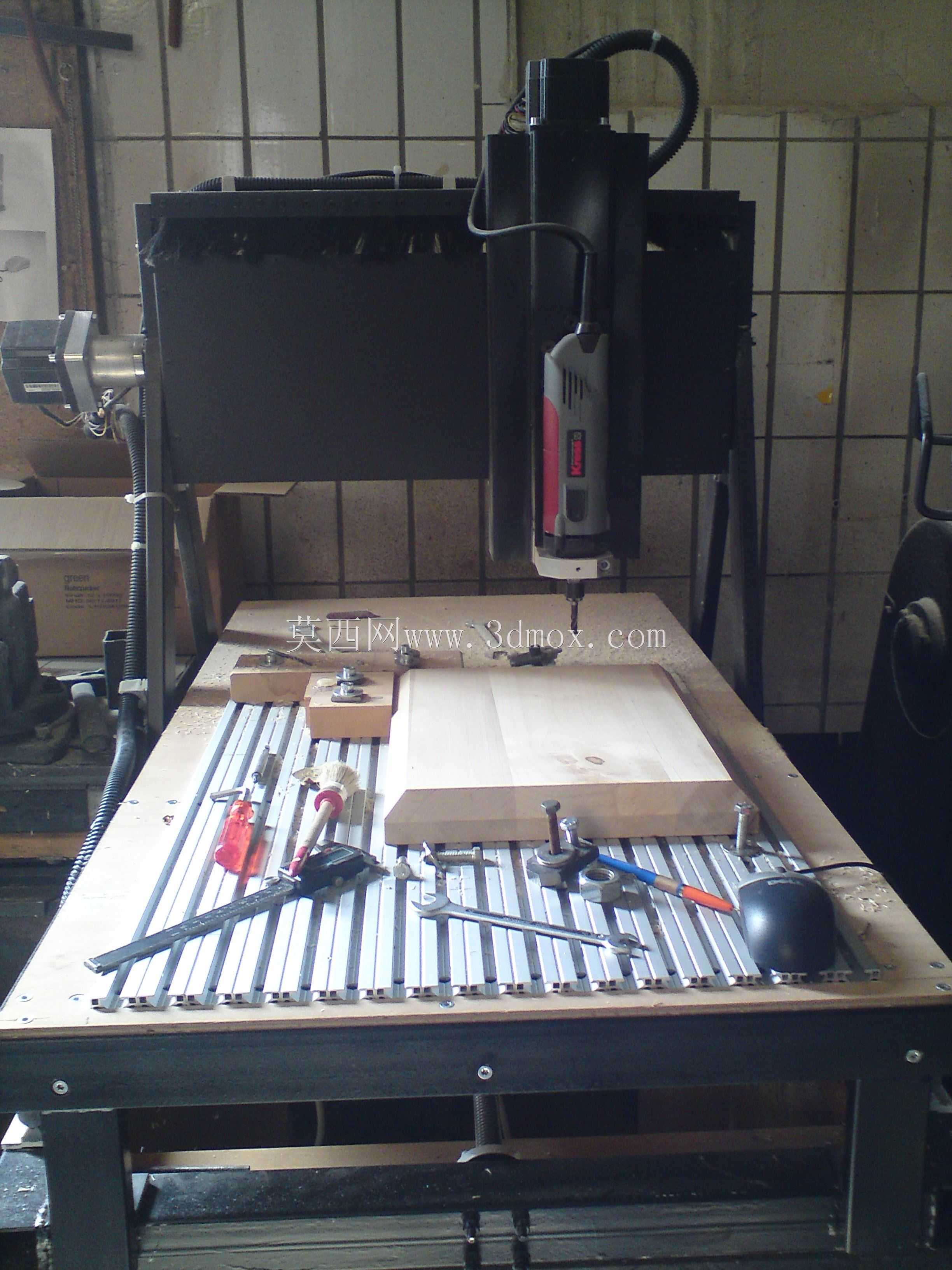

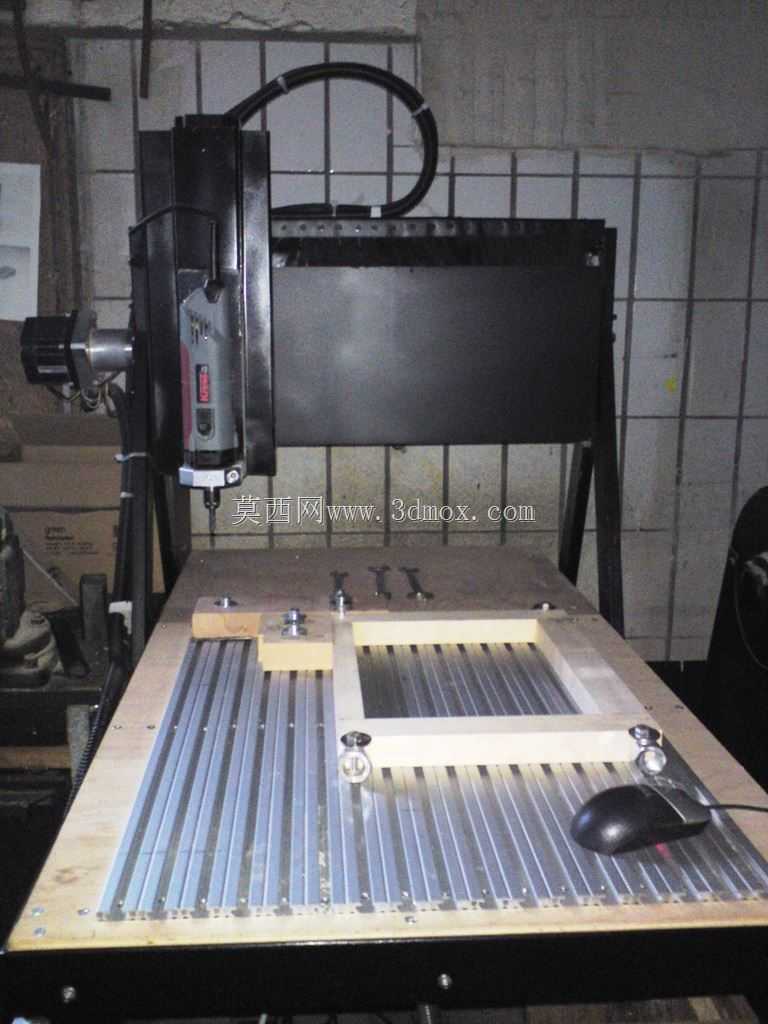

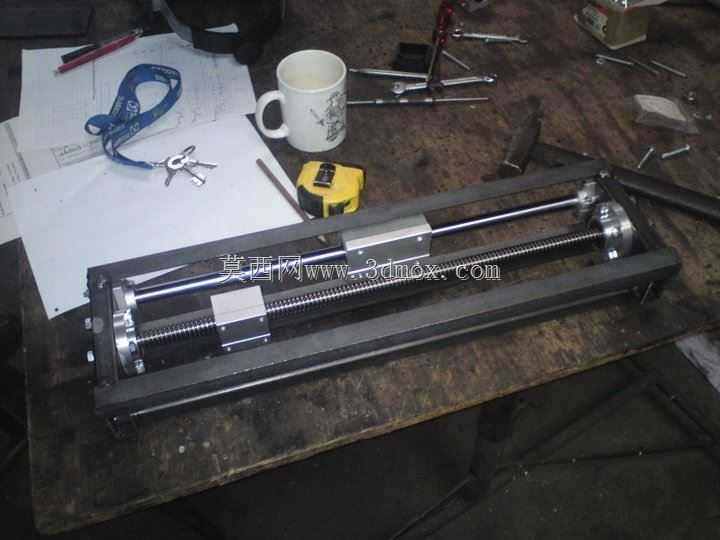

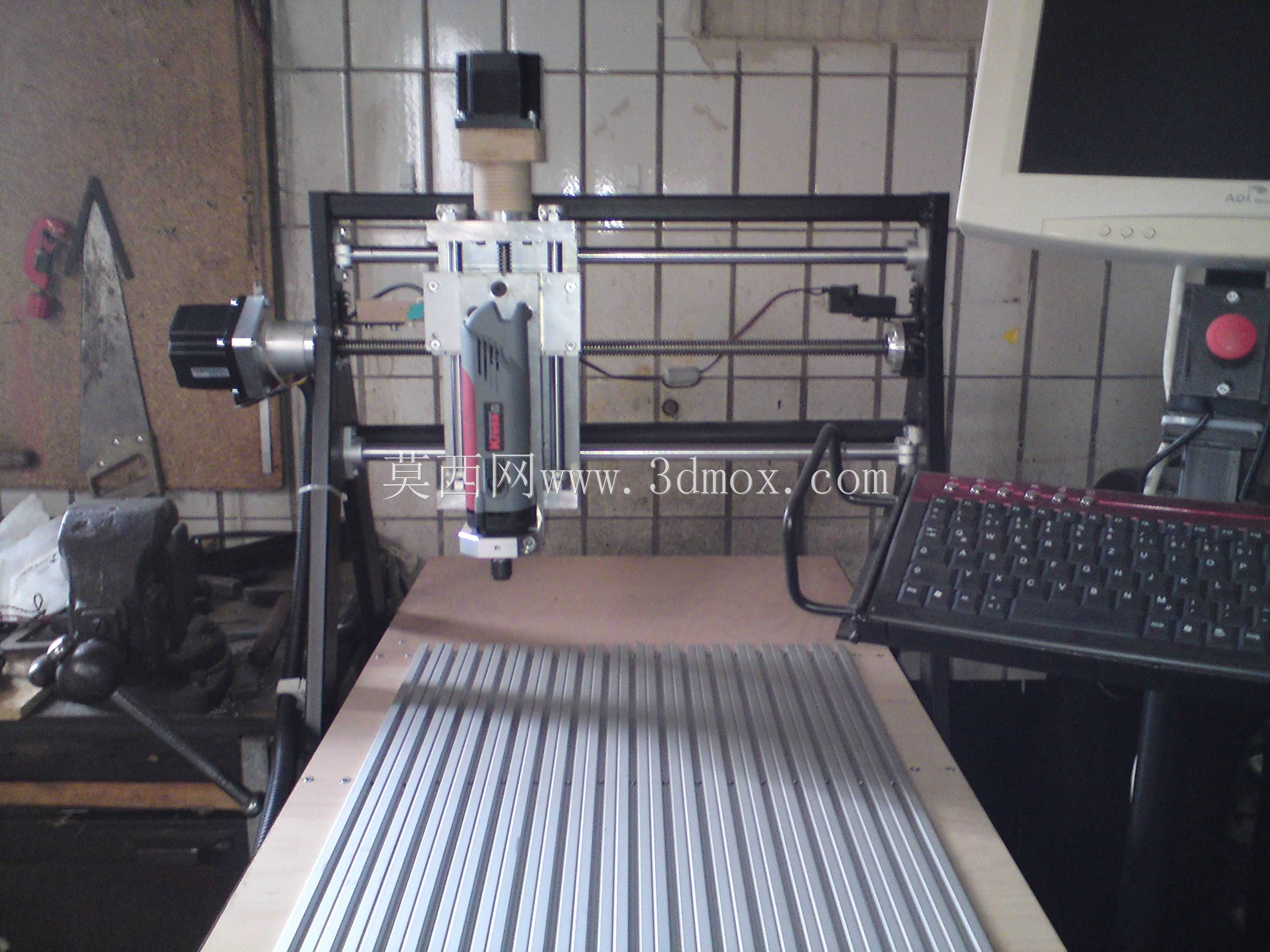

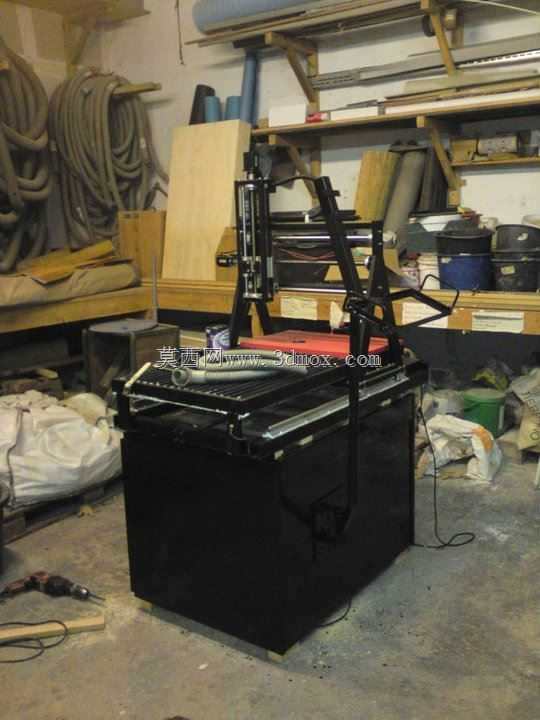

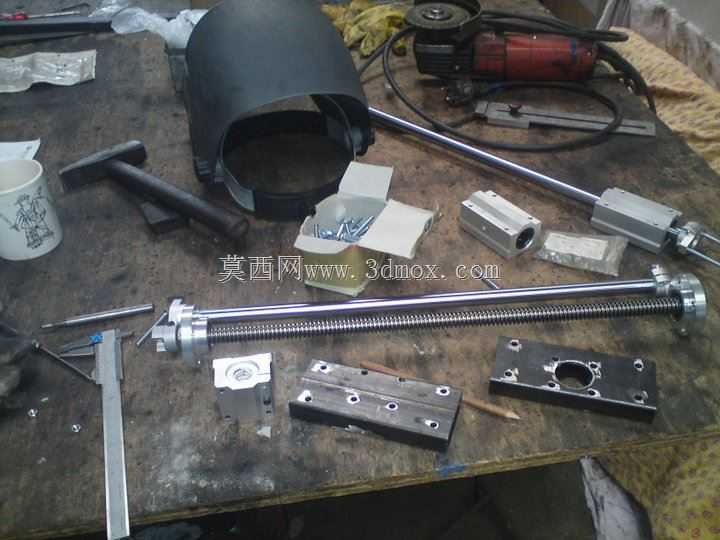

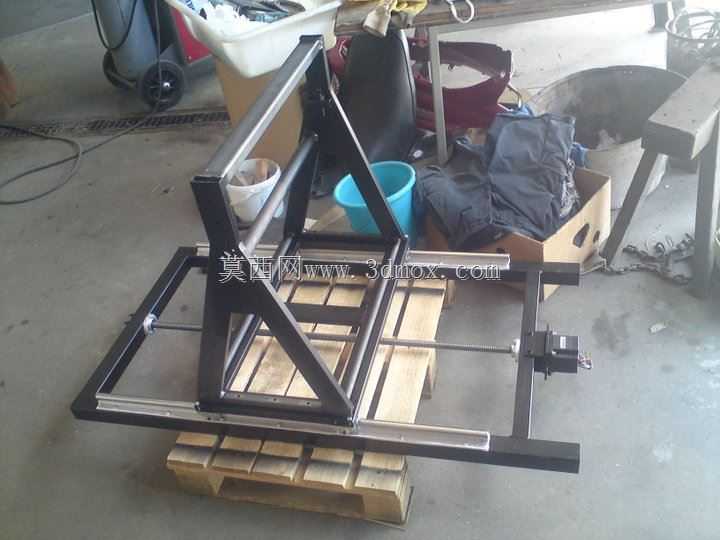

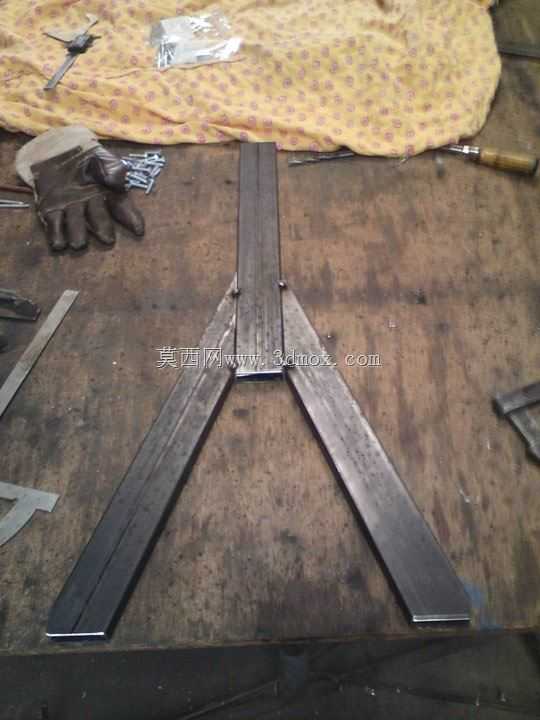

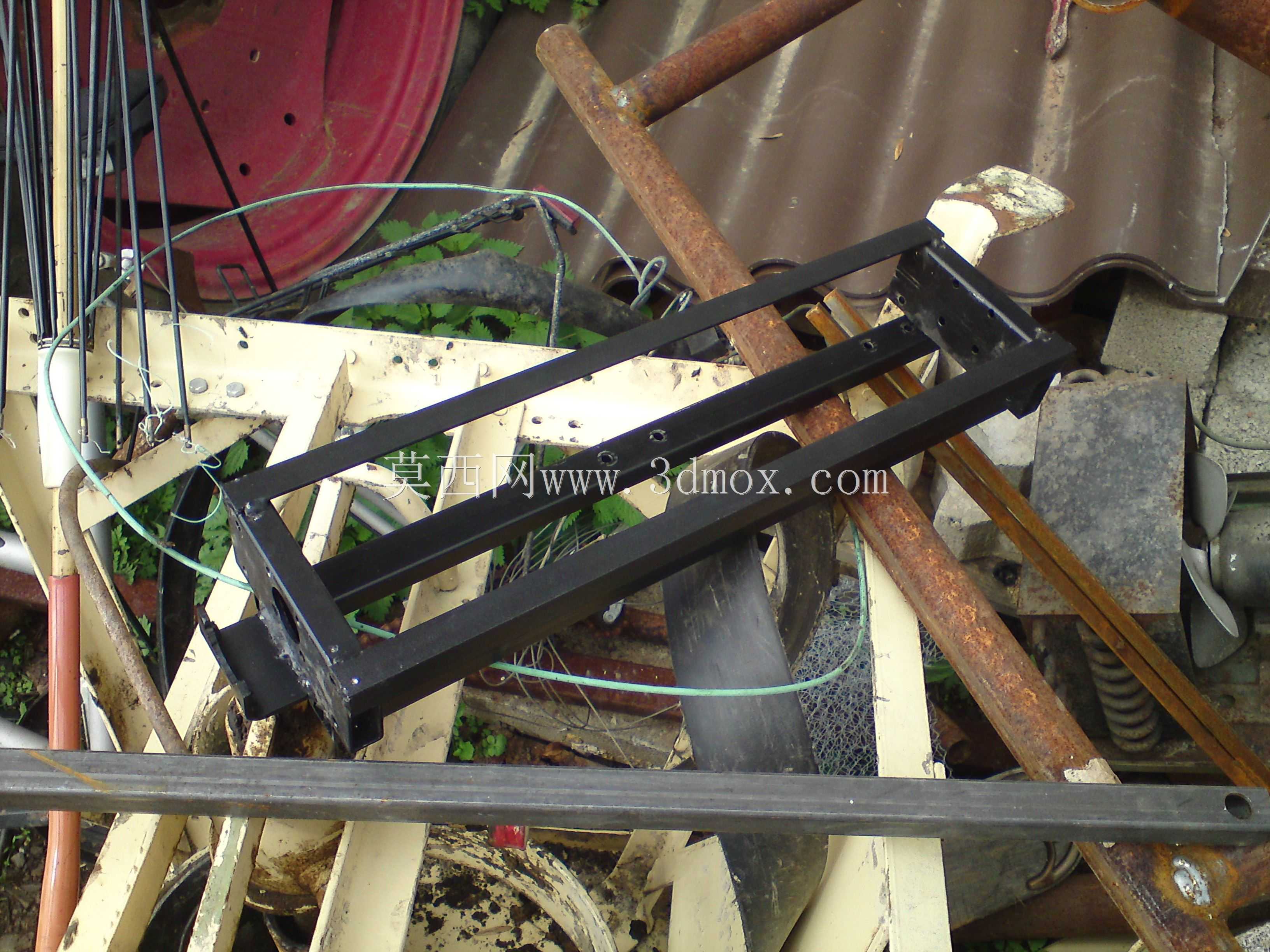

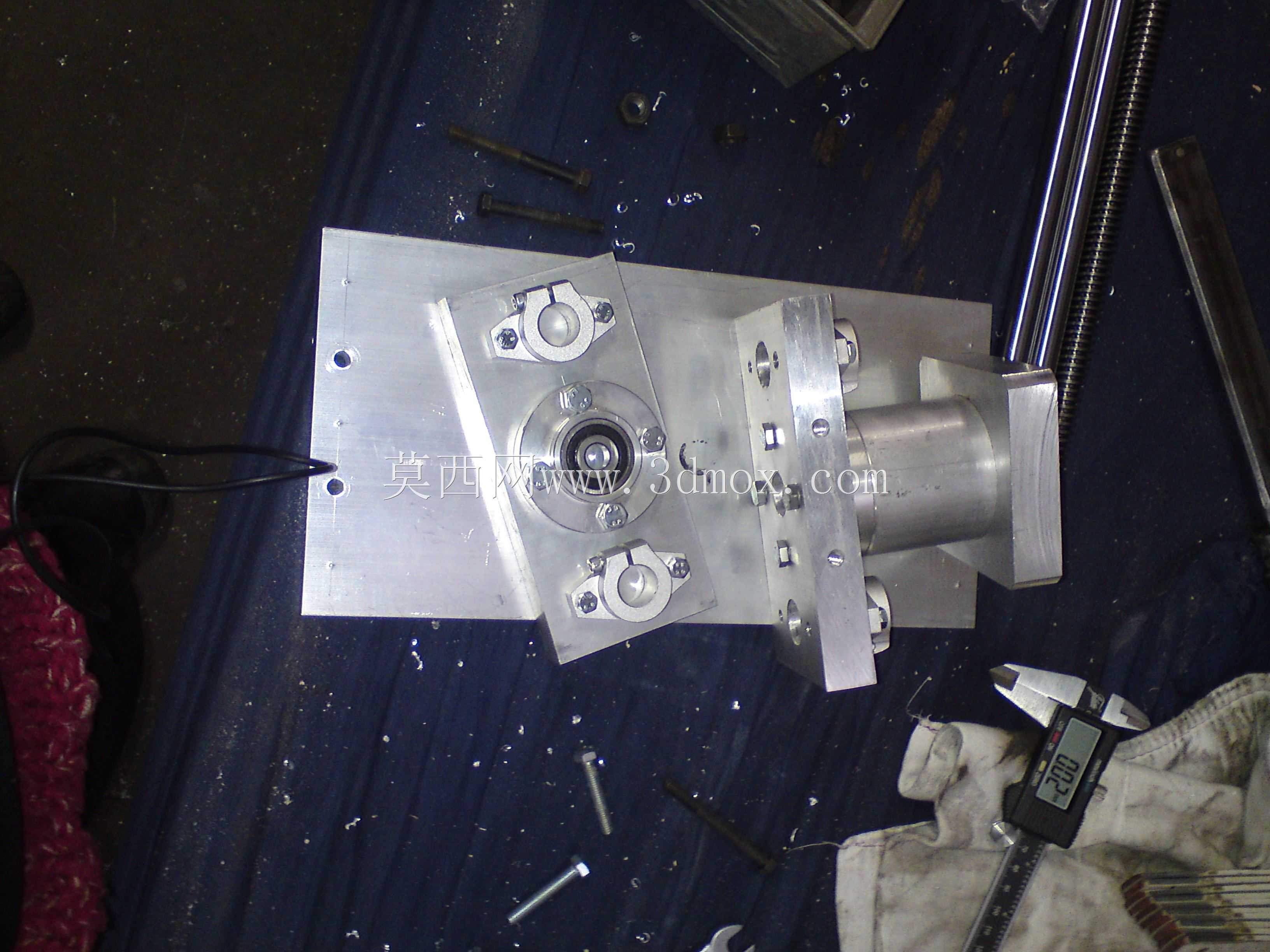

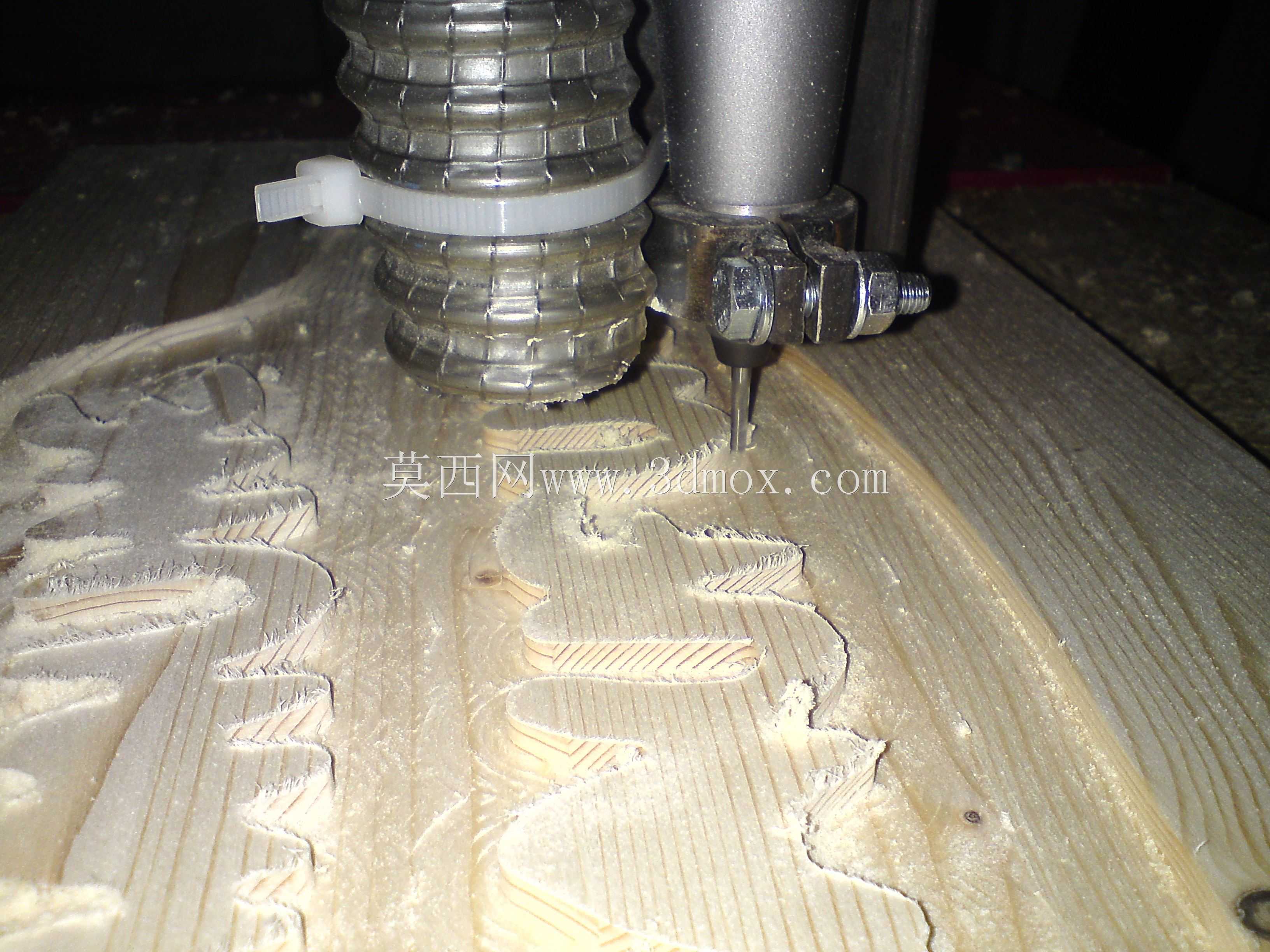

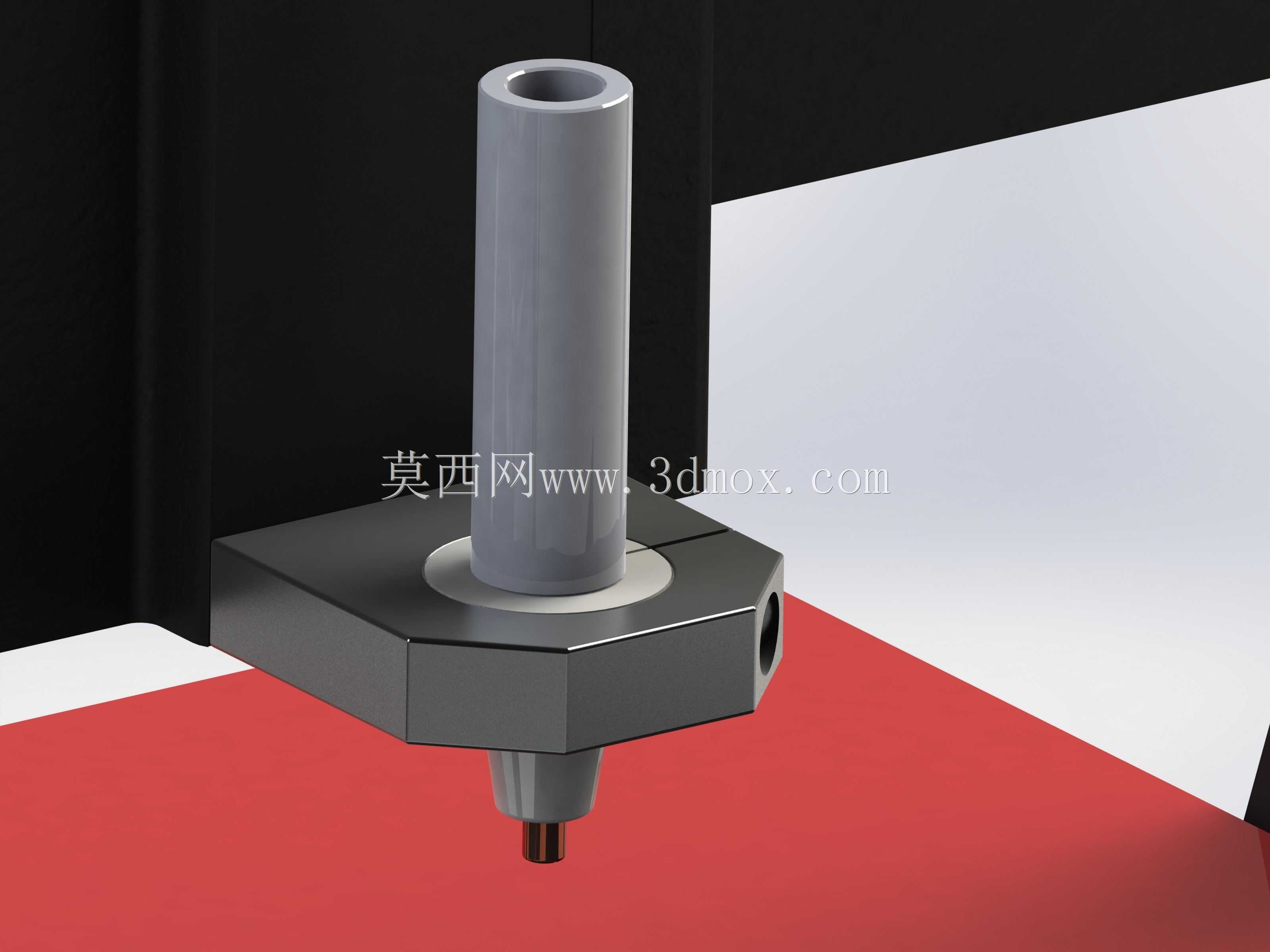

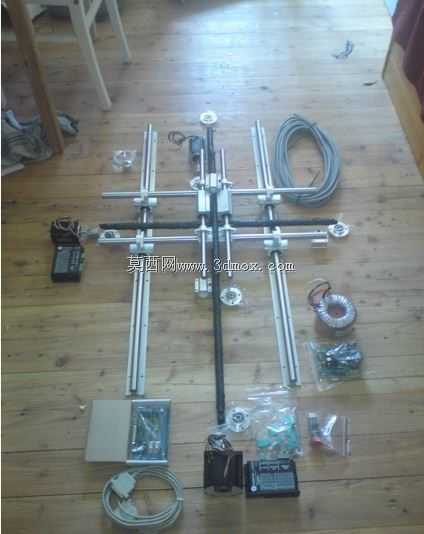

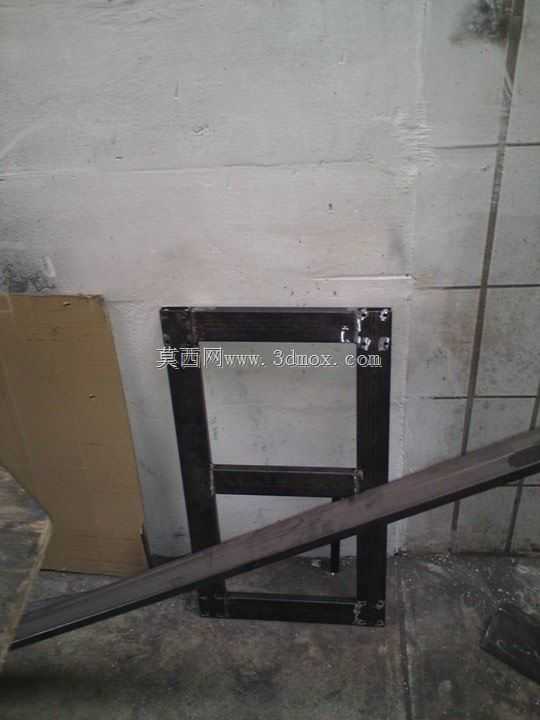

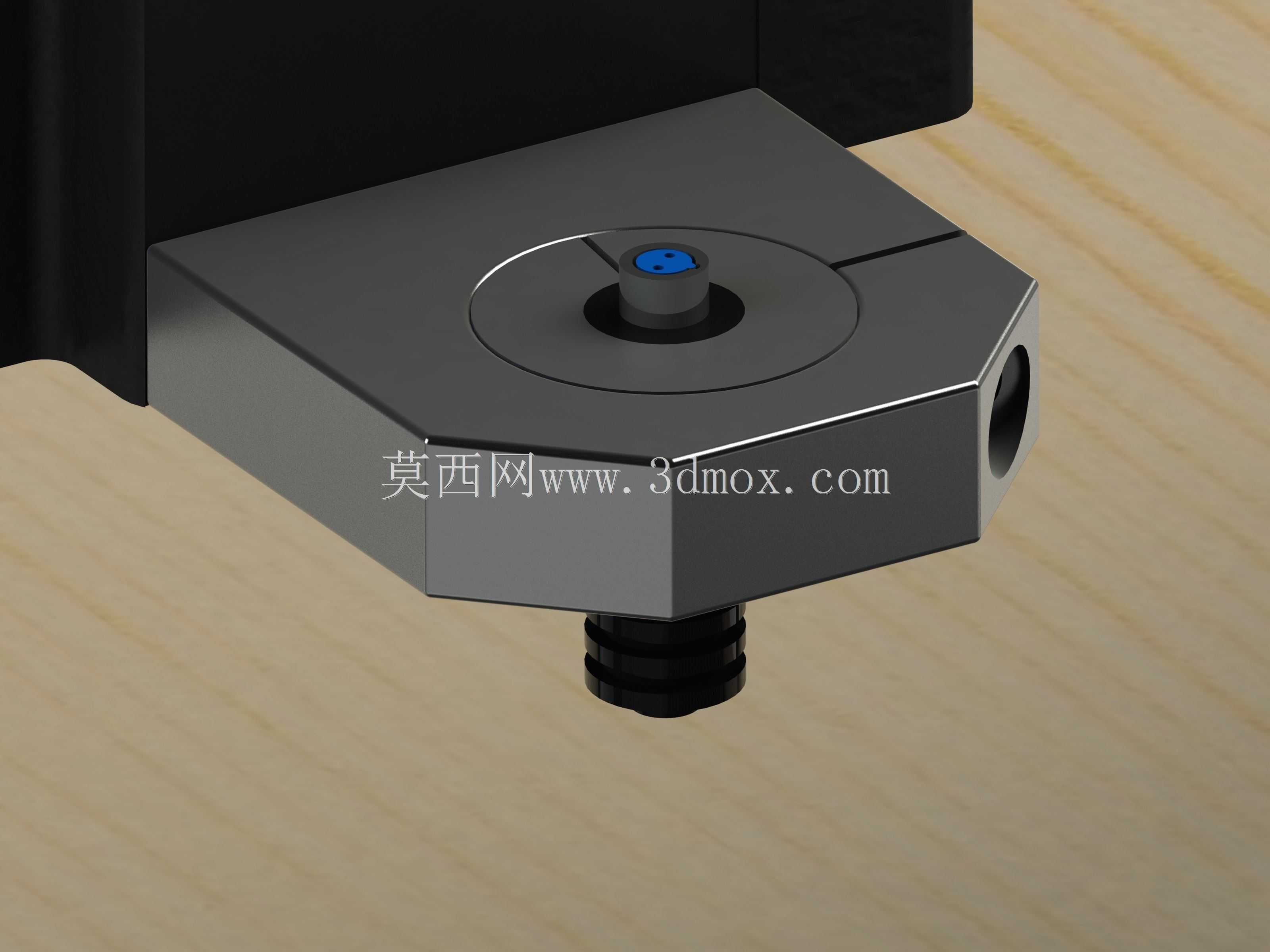

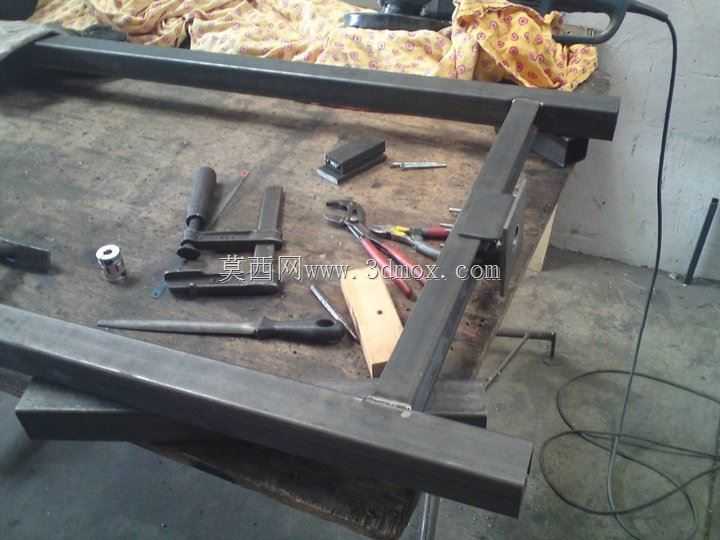

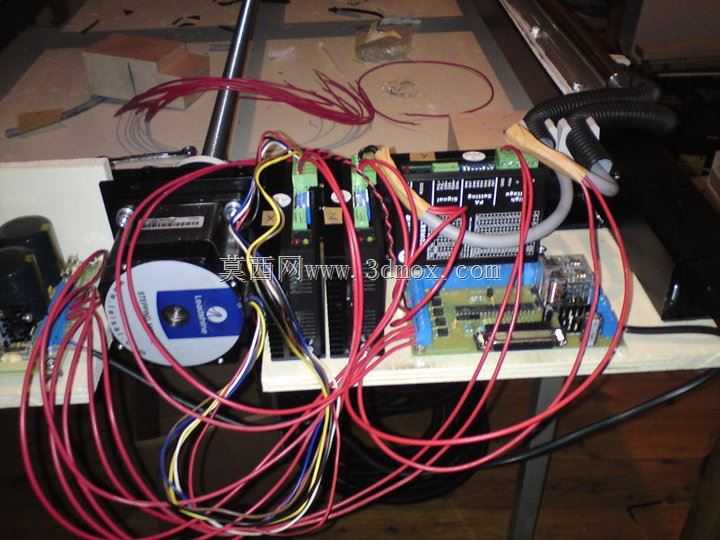

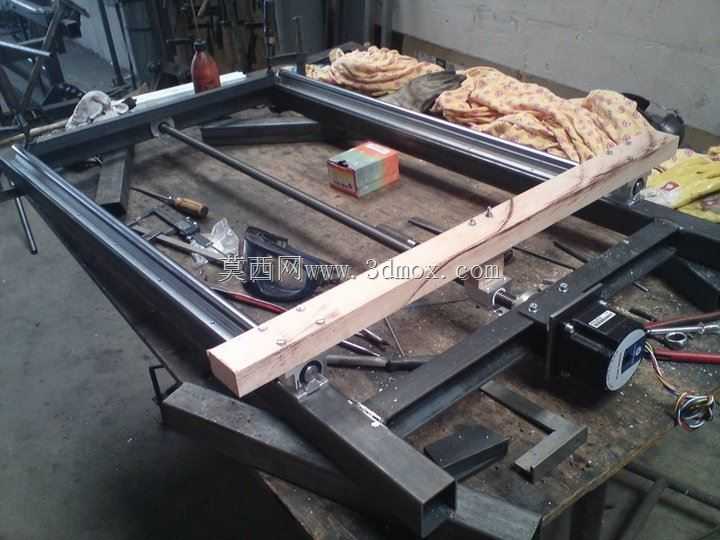

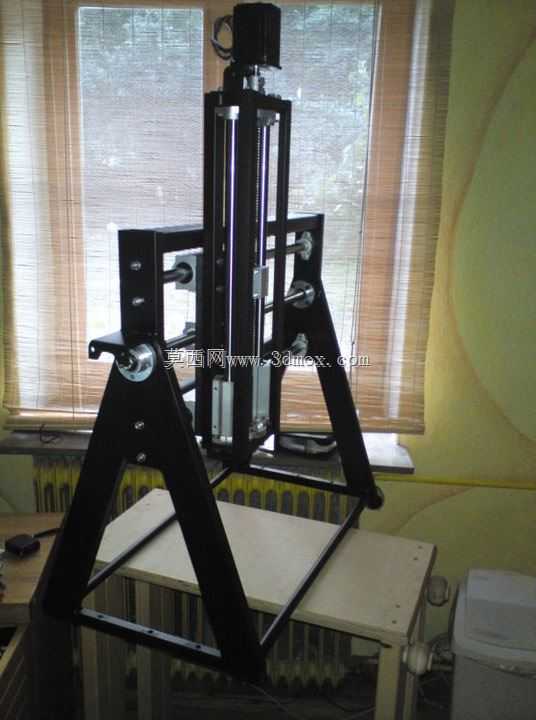

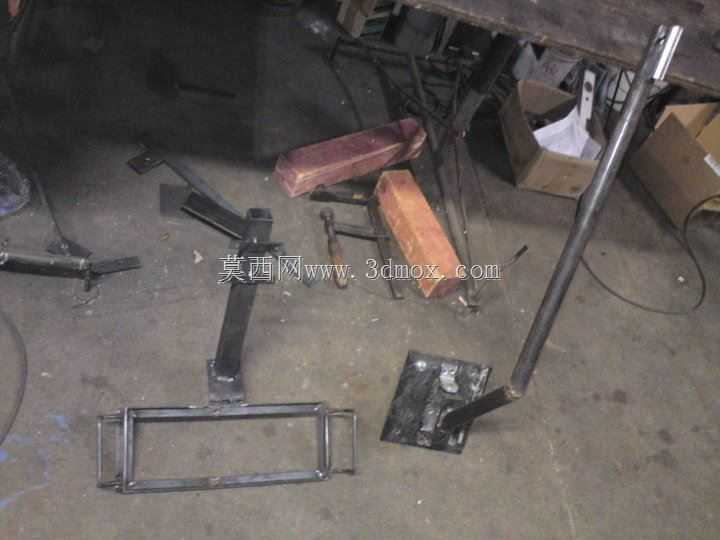

这款复合加工设备面向个人创客、小型加工工坊的多场景加工需求打造，可覆盖从非金属薄材切割、金属件精细铣削到小型金属板材等离子裁切的多元加工场景，能够适配广告标识制作、小型五金零件打样、创意模型加工、个性化定制产品生产等多种作业需求，解决了小型加工场景下多台设备占地大、投入成本高、不同工序间工件反复装夹校准效率低的痛点。设备采用模块化可换主轴设计思路，可根据加工需求快速切换1千瓦铣削主轴、1W激光切割头、等离子切割模组，还可拓展加装塑料挤出组件实现熔融沉积成型加工，单台设备即可完成多类型加工工序，无需在不同设备间转移工件，大幅降低小批量多品类加工的前期投入与作业准备时间。设备采用龙门式移动结构，工作台面采用铝型材搭配木质基板的组合设计，既保证了台面的平面度与承载能力，又预留了充足的工装装夹空间，可通过快速夹钳、定位块等通用工装完成不同形状工件的固定。传动部分采用梯形丝杠搭配滚珠丝杠的组合方案，X向有效行程600mm、Y向有效行程450mm、Z向有效行程150mm，能够覆盖绝大多数小型零件、创意作品的加工尺寸需求，常规铣削作业下进给速度可达600mm/min，等离子与激光切割作业下Y向最高进给速度可达1000mm/min，兼顾加工精度与作业效率。设备整体框架采用标准工业铝型材搭建，无需复杂的焊接工艺即可完成组装，所有传动部件、走线管路都做了外露式设计，方便日常维护与功能拓展，用户可根据自身加工需求后续加装吸尘罩、冷却管路、定位探针等辅助组件，进一步拓展设备的加工能力。铣削主轴标配8毫米夹头，可适配各类常见规格的铣刀、钻头，能够完成亚克力、密度板、软铝、铜材等材料的铣削、钻孔、倒角作业；激光切割头可完成纸张、皮革、薄木板、亚克力等非金属材料的精细切割与表面雕刻；等离子切割模组可完成薄钢板、不锈钢板等金属材料的快速裁切，切换不同功能模组时仅需更换主轴固定座与对应接线即可完成，无需复杂的参数重置与结构调整，大幅降低了多功能设备的使用门槛。
