高精度自行车传动滚子链条结构设计

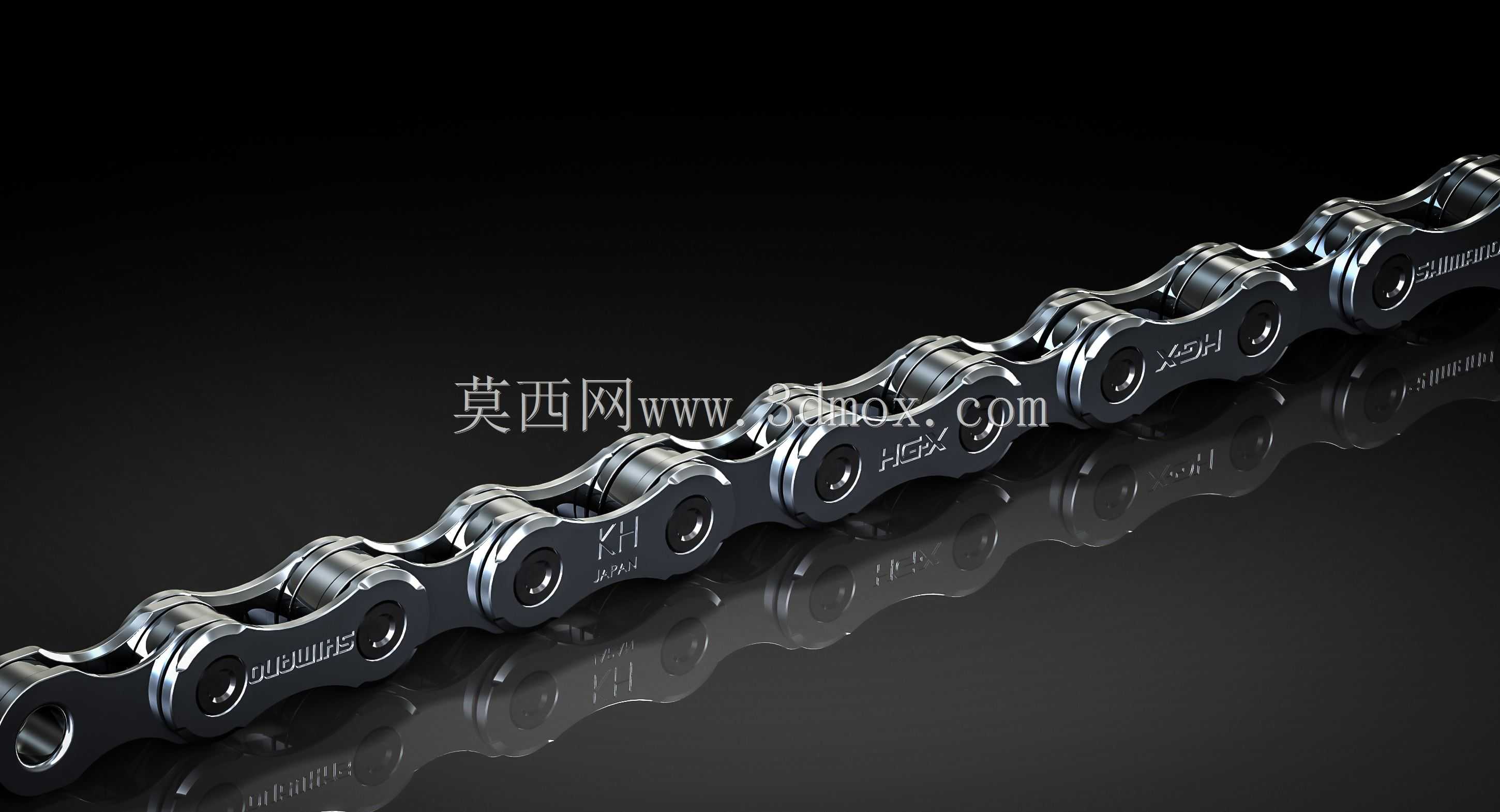

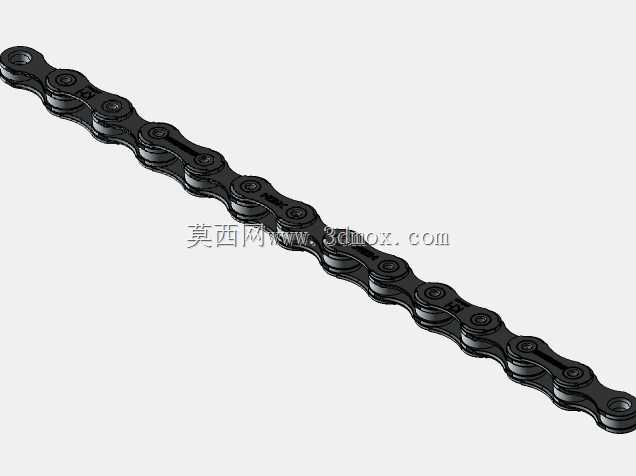

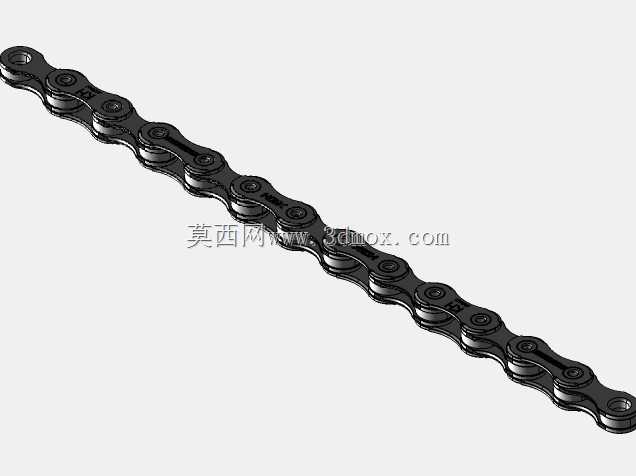

这款链条是面向人力两轮代步、运动骑行场景设计的核心传动部件，主要承担脚踏曲柄与后轮飞轮之间的动力传递作用，是自行车传动系统中直接决定传动效率、骑行顺滑度与使用寿命的关键零件。在实际骑行场景中，链条需要持续承受踩踏带来的交变拉应力，同时要适配牙盘与飞轮不同齿数齿片的啮合切换，应对颠簸路面带来的横向摆动与纵向冲击，还要耐受户外环境中的泥水、灰尘侵蚀，因此在结构设计上做了多维度的针对性优化。从功能特性来看，该链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心部件组合而成，滚子可在与齿盘啮合时产生滚动摩擦，大幅降低啮合过程中的磨损与动力损耗，销轴与套筒之间采用高精度间隙配合，既保证链节可以灵活弯折适配链轮的圆周运动，又能控制配合间隙避免链条松旷脱落。设计过程中，链板采用了符合力学性能的异形冲压轮廓，在保证链板抗拉强度的前提下，去除了非受力区域的多余材料，既降低了链条整体重量，又减少了运动过程中的转动惯量，让踩踏发力的响应更加直接；链板表面做了抛光与镀层处理，既提升了外观质感，又能隔绝水汽与腐蚀介质，延长户外使用的寿命。从安装边界与尺寸适配来看，该链条符合主流运动自行车的链条节距标准，可适配公路车、山地车等常见车型的多速变速系统，安装时只需匹配对应牙盘飞轮的齿数截取合适长度，通过快拆链扣即可完成连接，链节的横向柔性设计可兼容变速过程中链条在不同齿片间的横向偏移，不会出现变速卡顿、掉链的问题。在实际使用中，这款链条的顺滑啮合特性可以降低传动过程中的噪音与震动，均匀的受力分布设计可以避免局部应力集中导致的链板断裂、销轴脱出等故障，高精度的零件配合公差可以保证长期使用后的拉伸量控制在合理范围内，减少跳齿、打滑的问题，无论是日常通勤代步还是中高强度的户外骑行运动，都能提供稳定可靠的动力传递表现。
