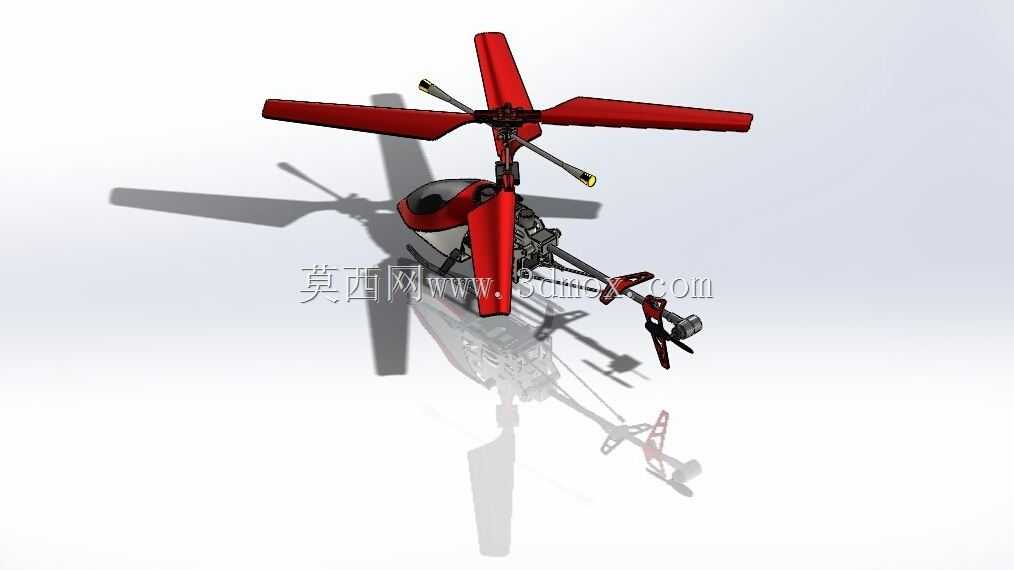

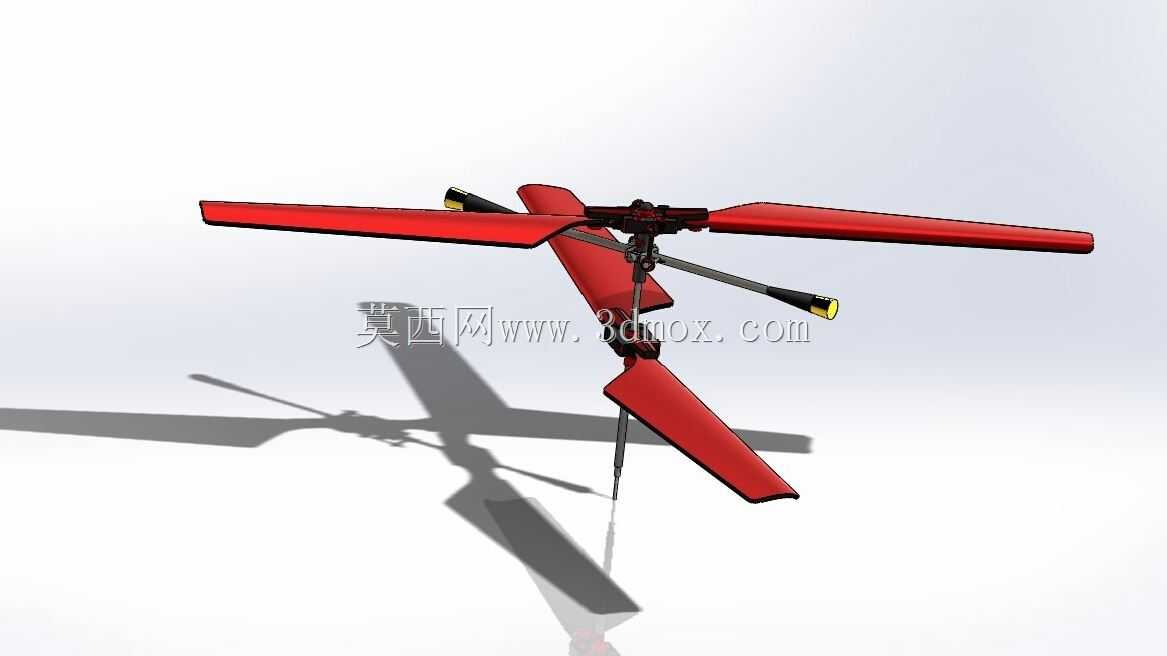

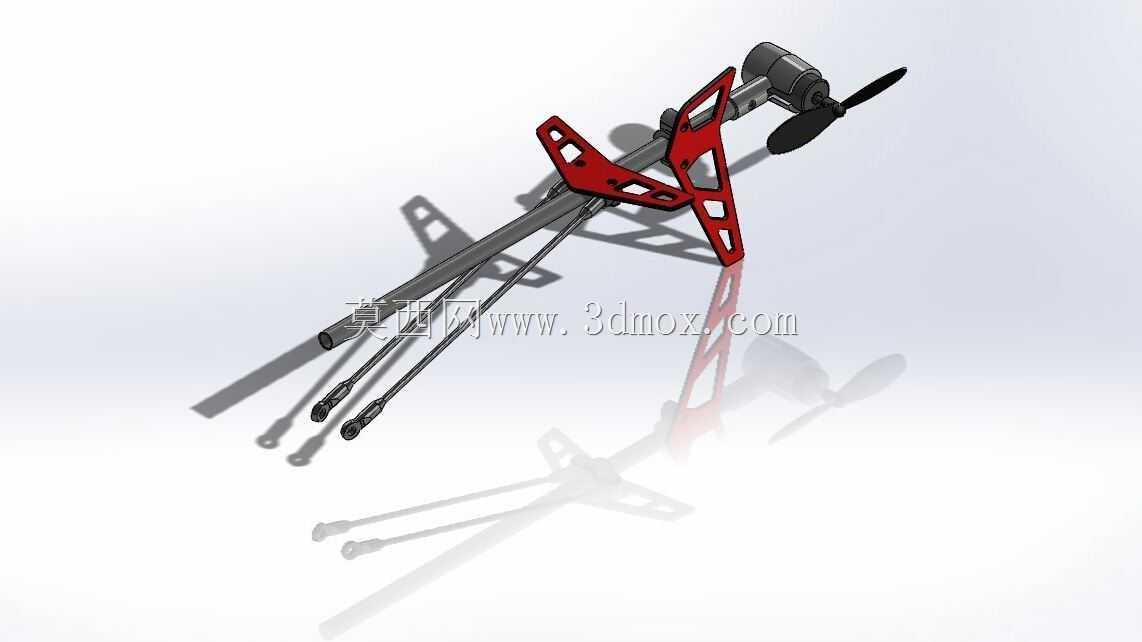

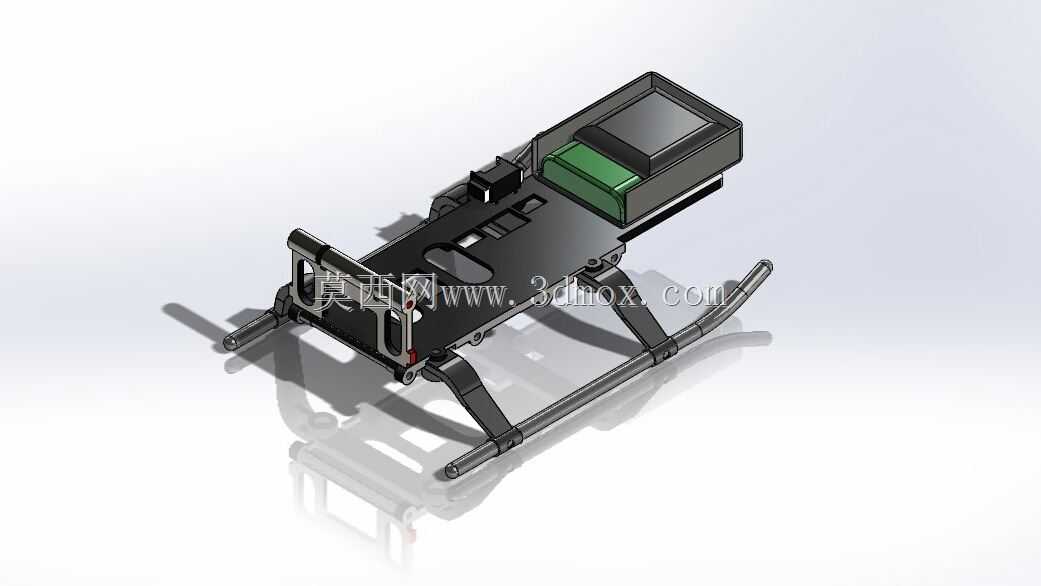

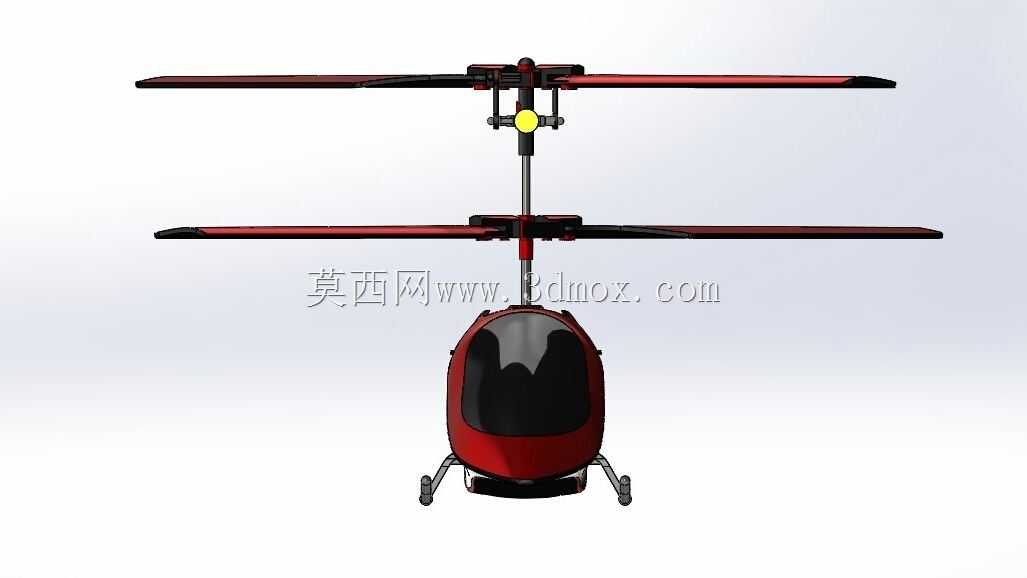

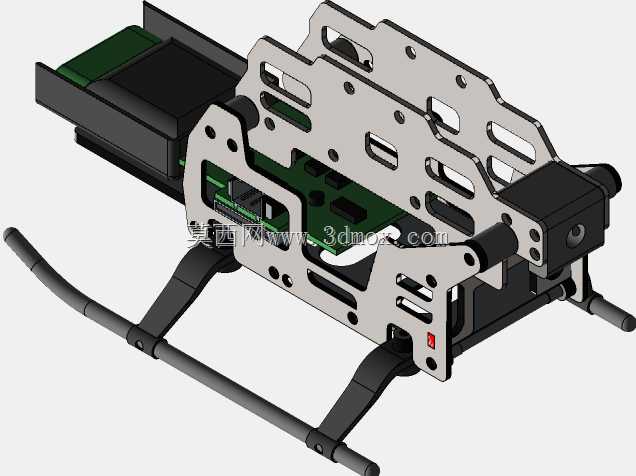

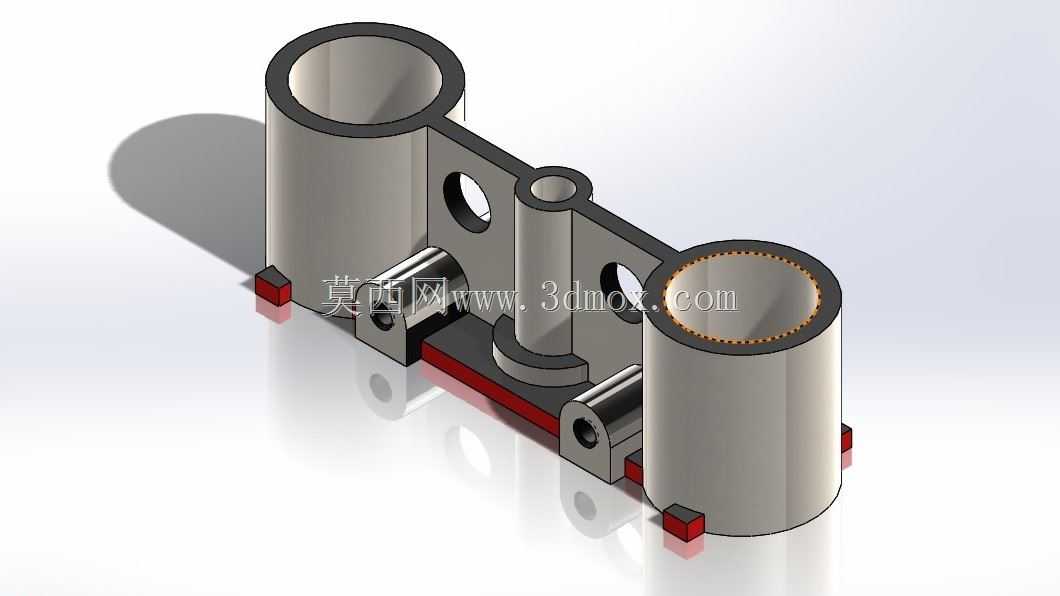

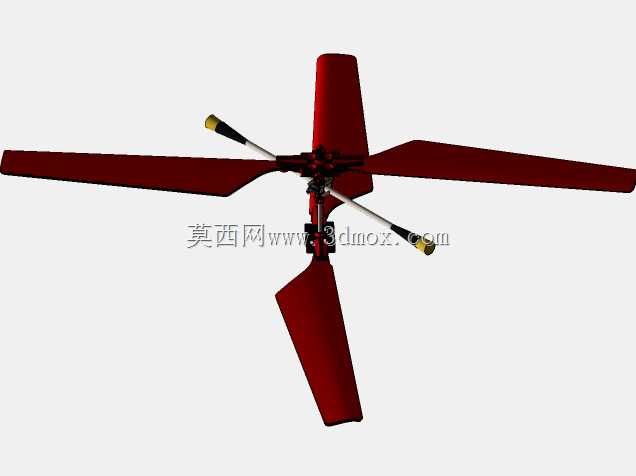

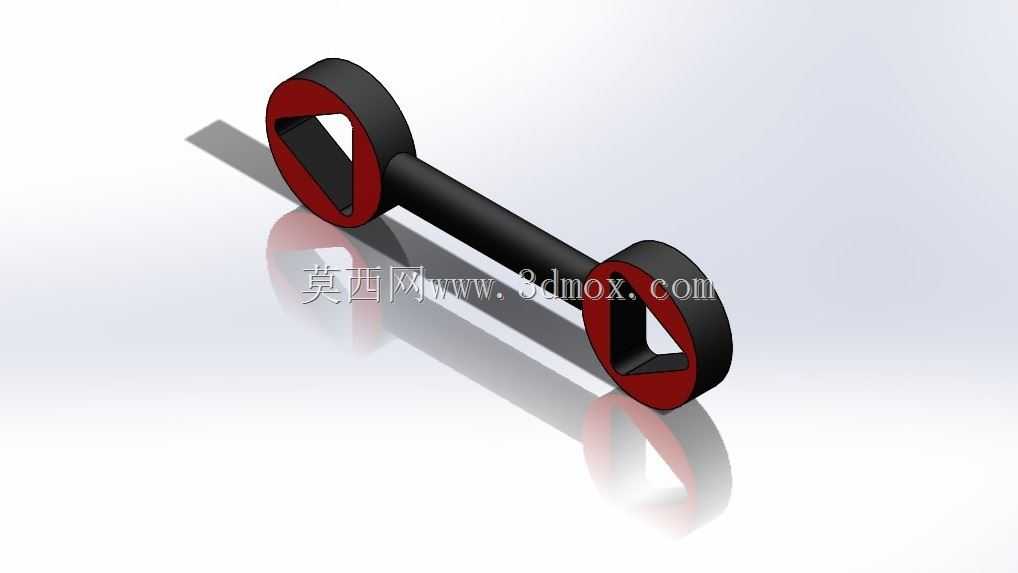

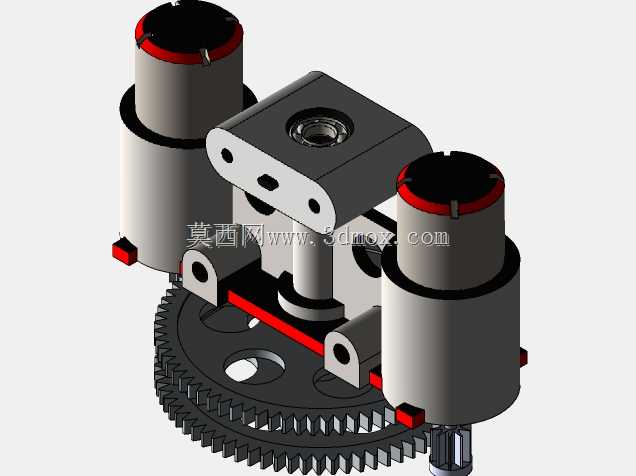

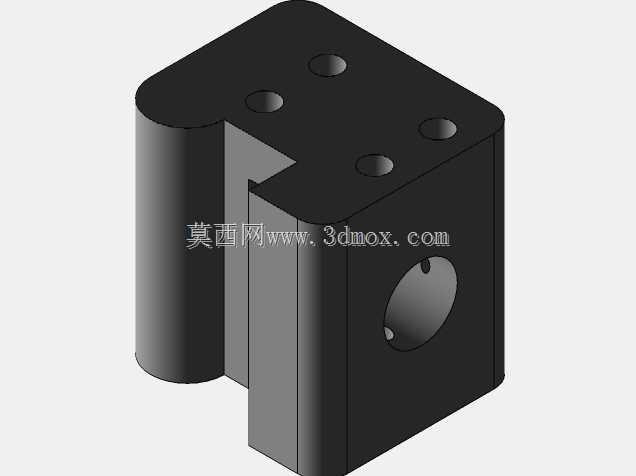

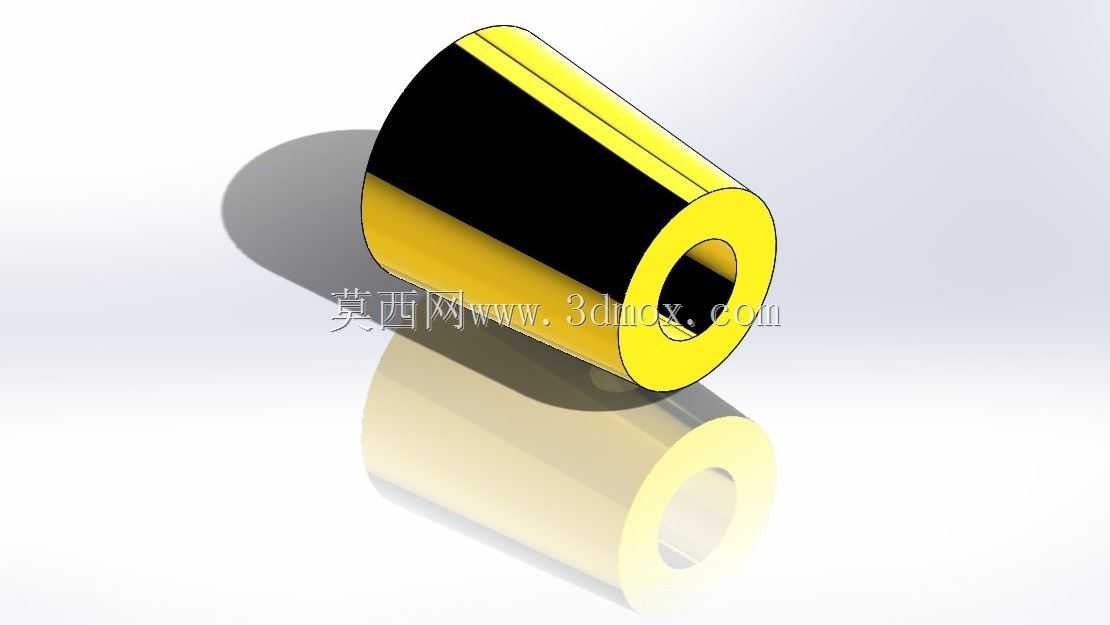

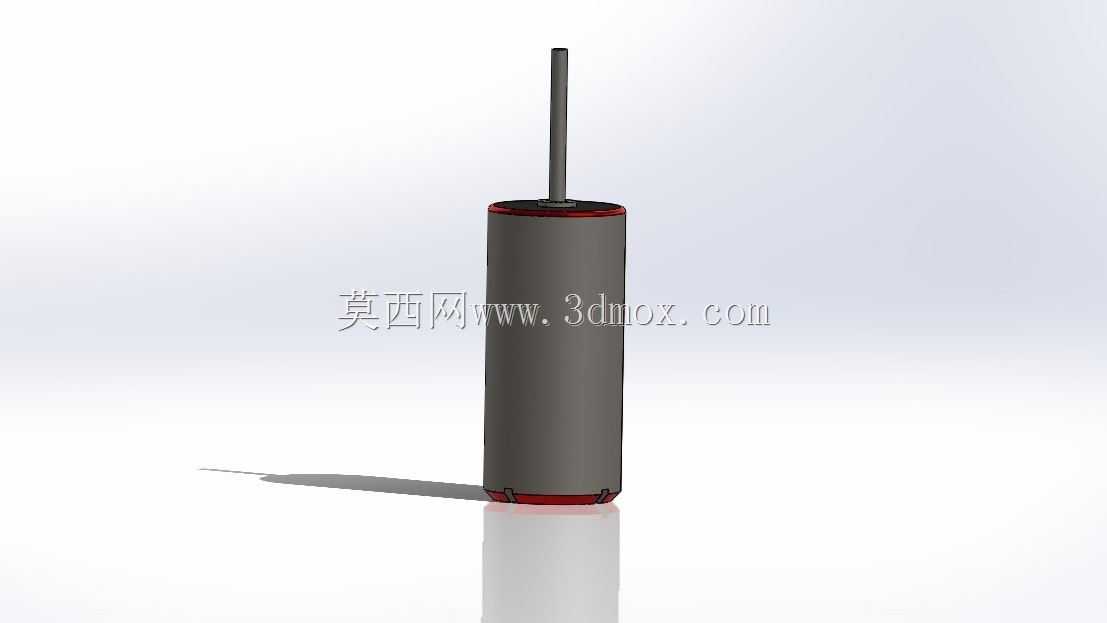

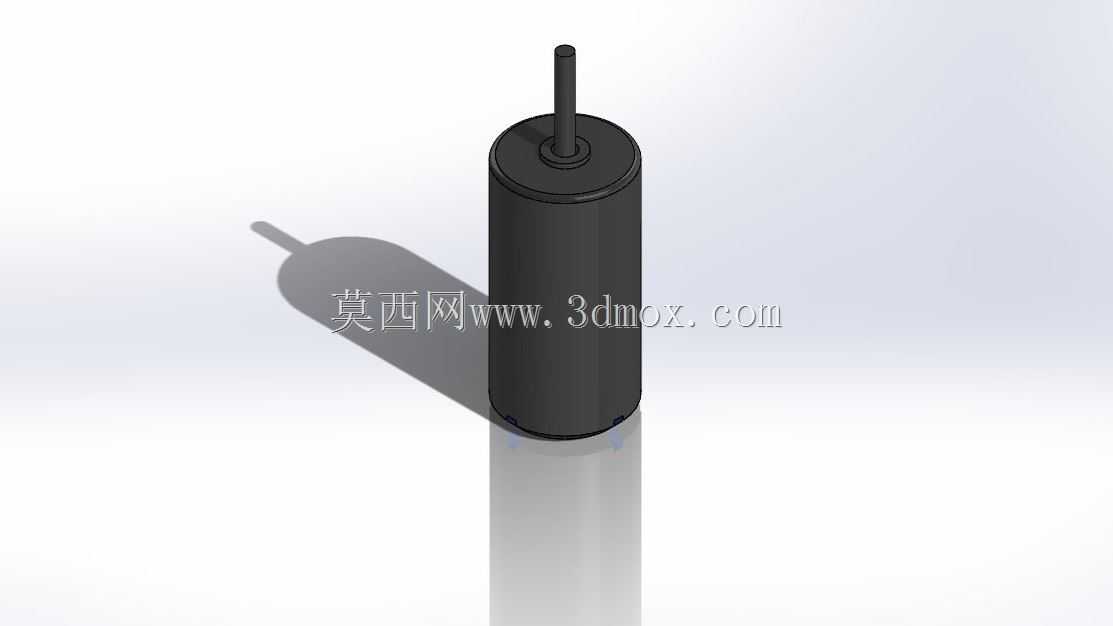

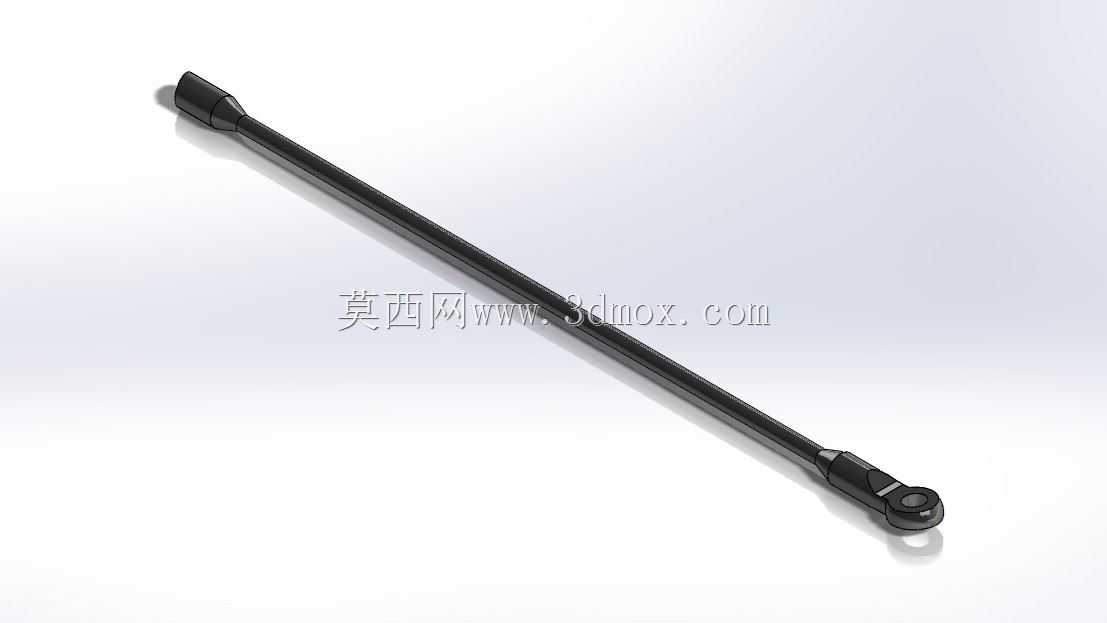

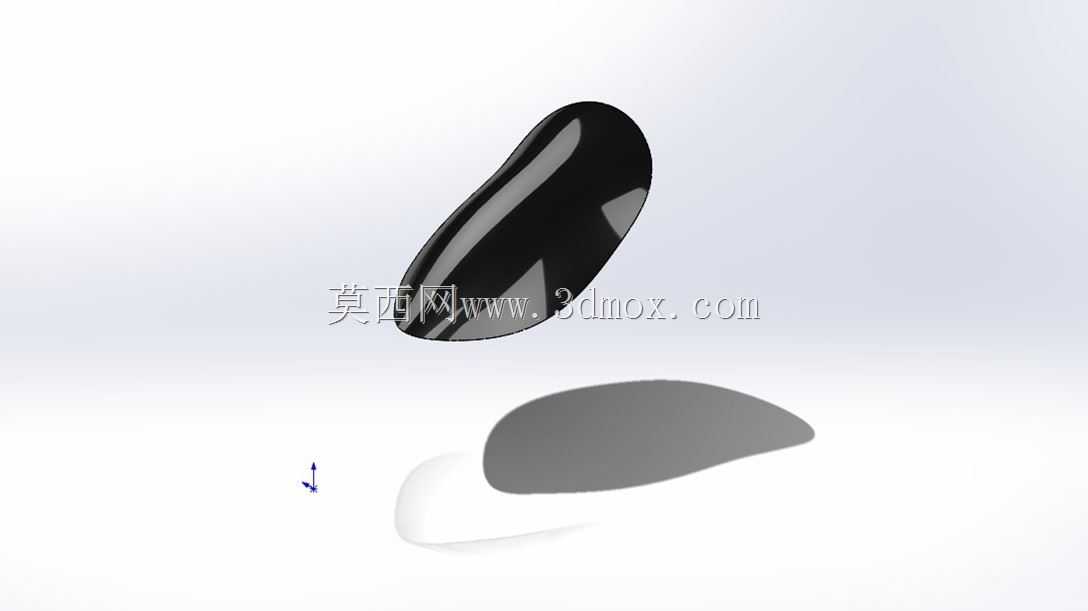

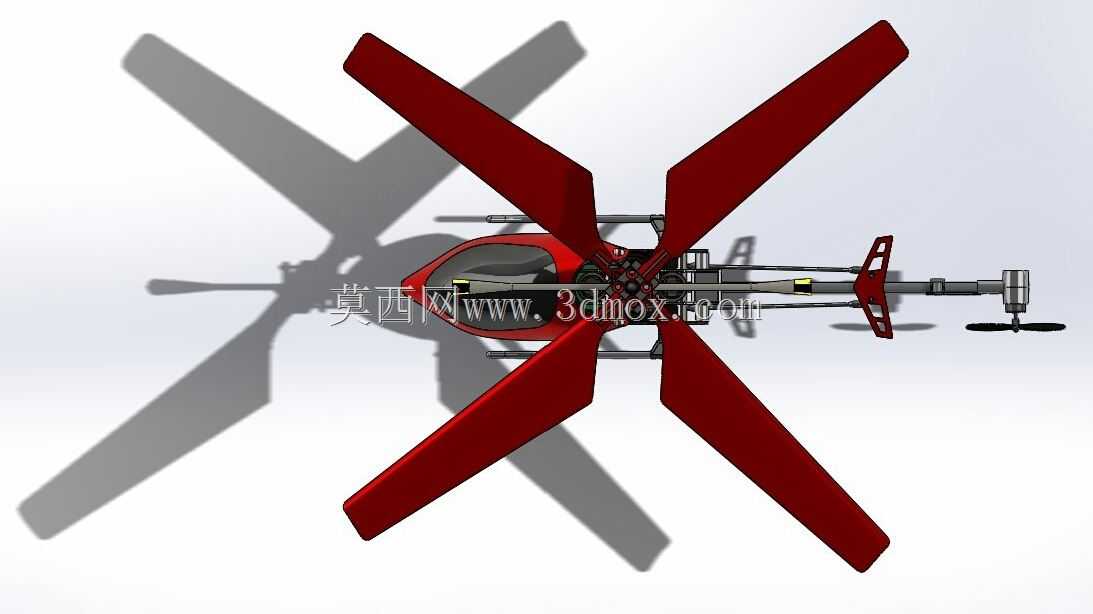

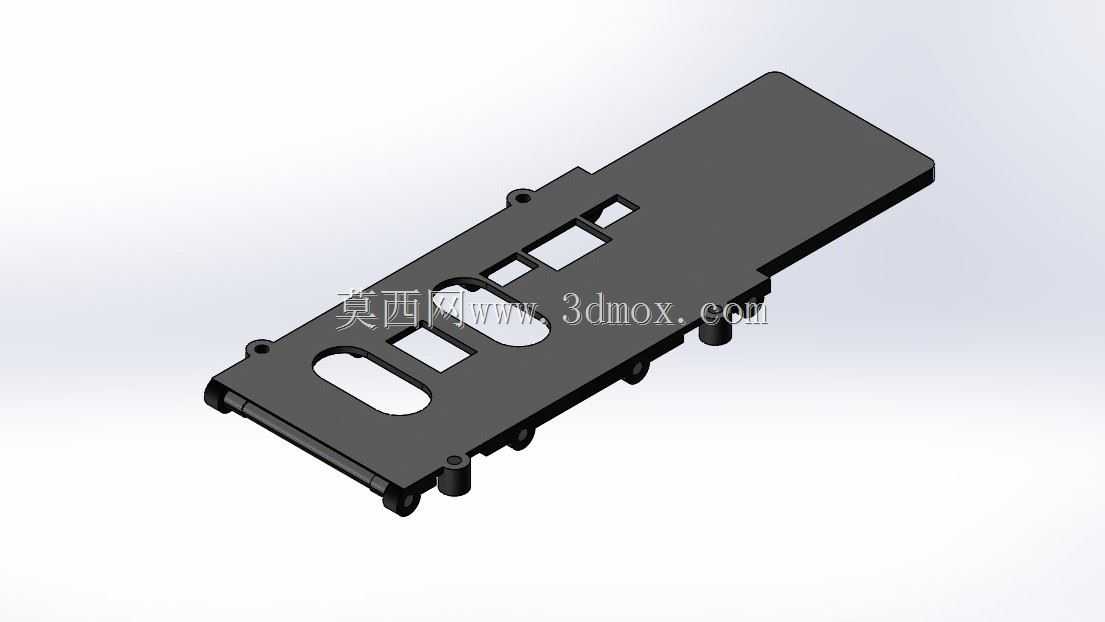

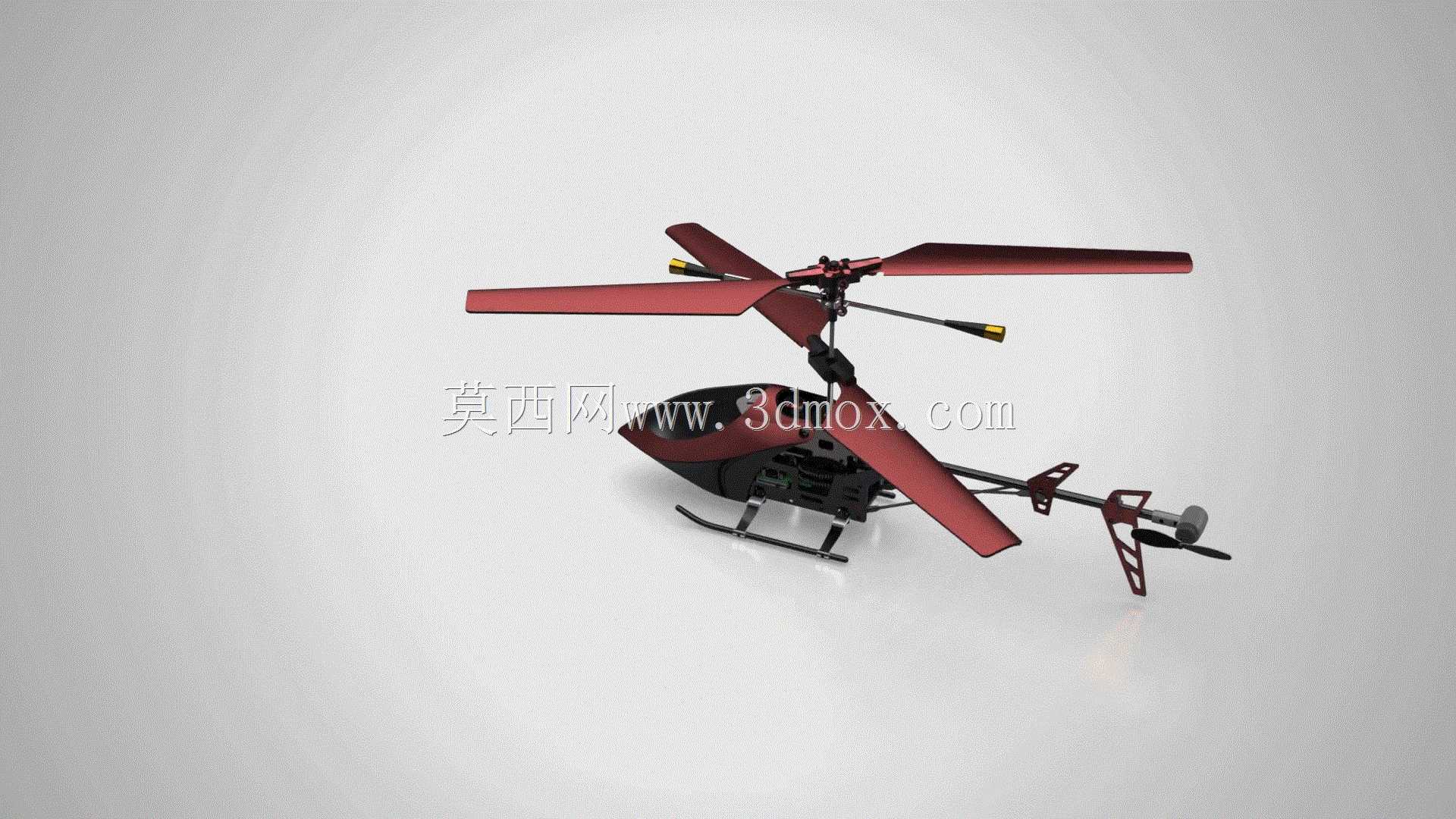

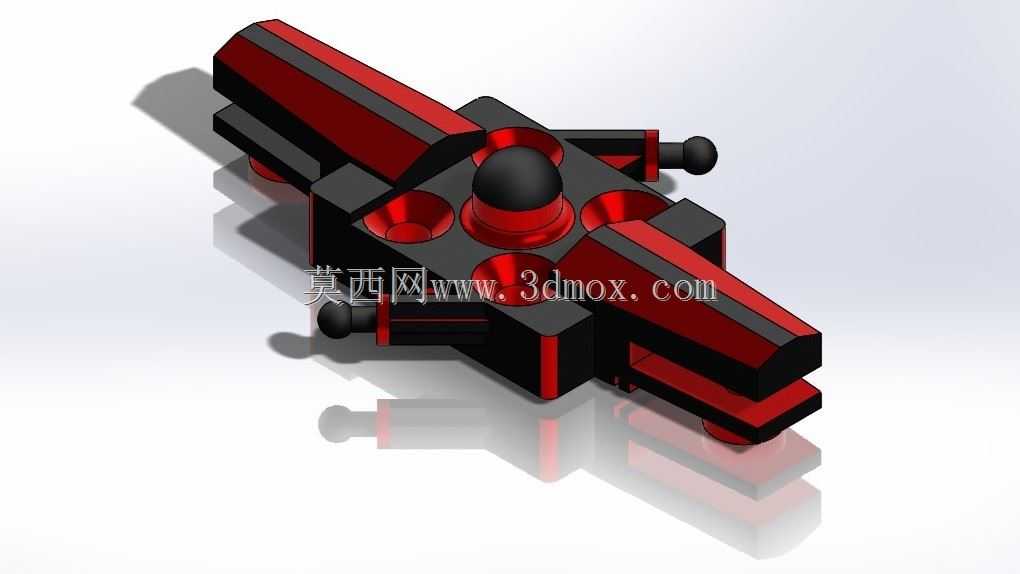

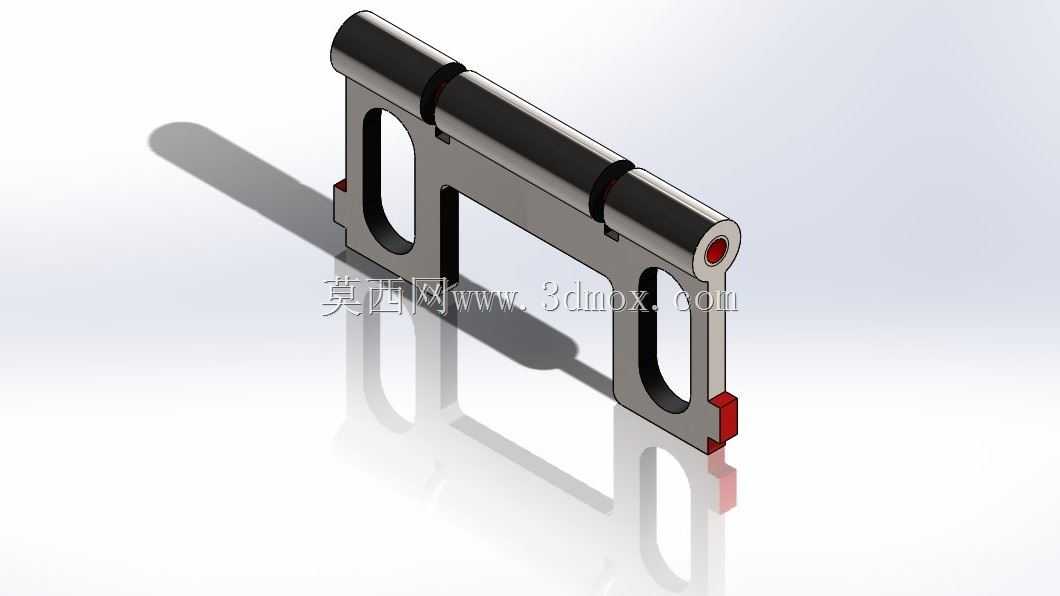

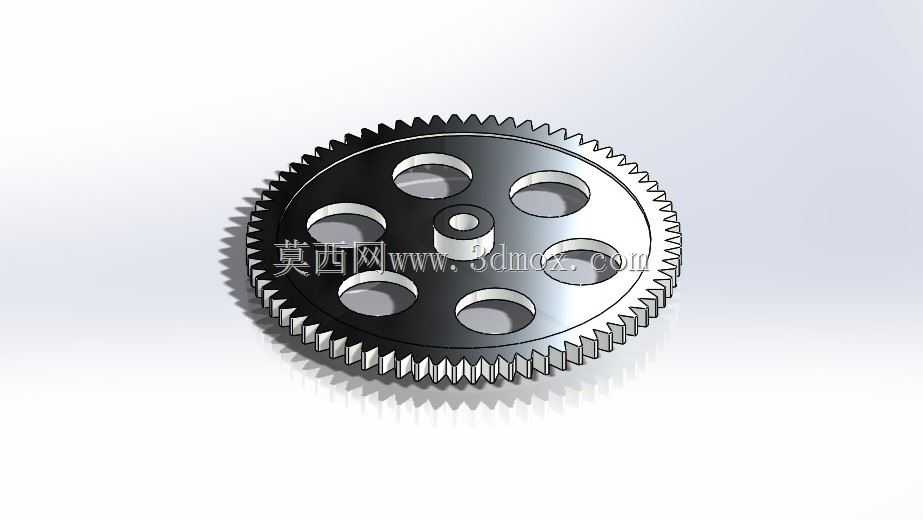

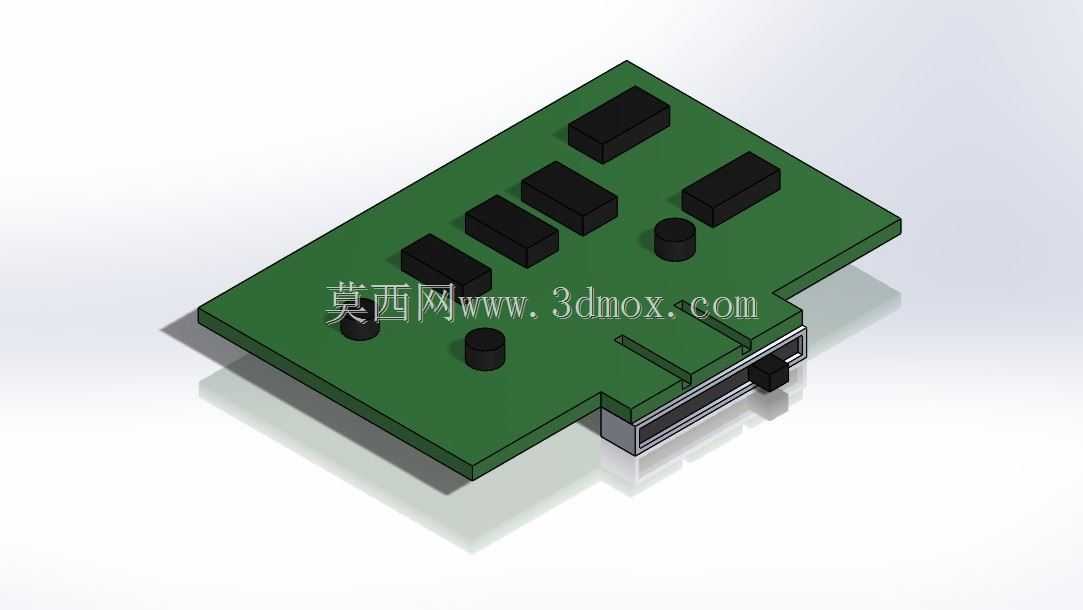

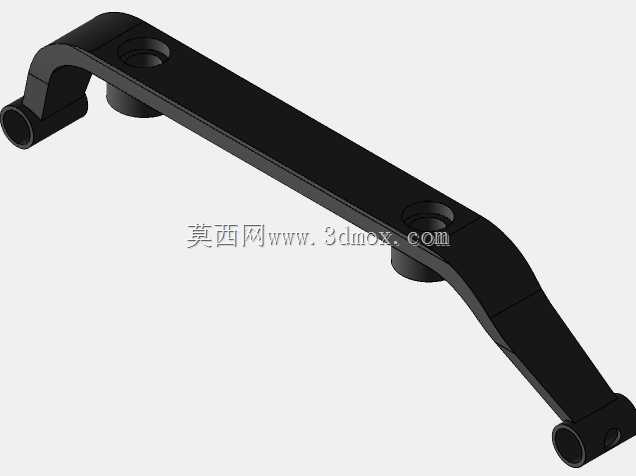

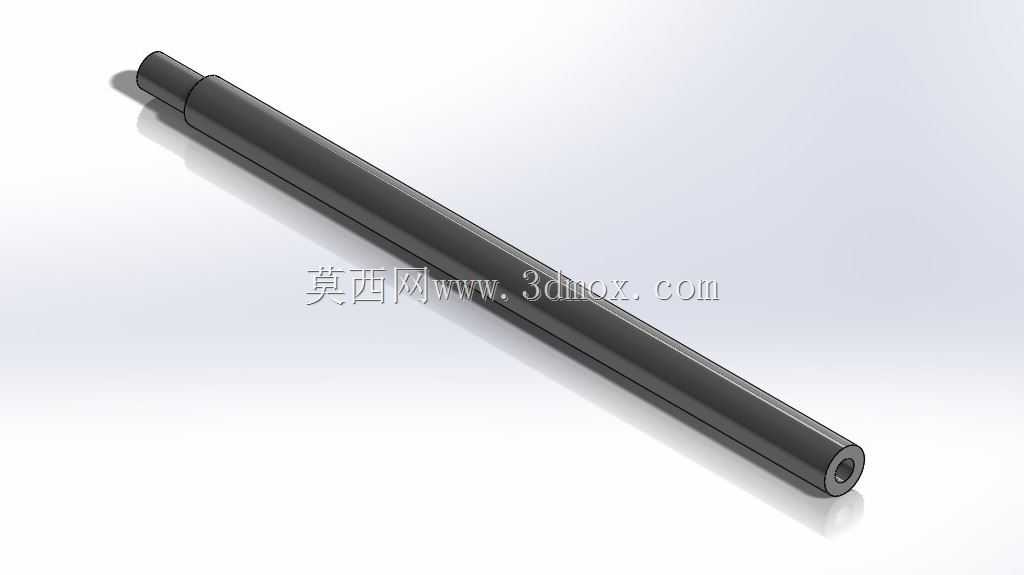

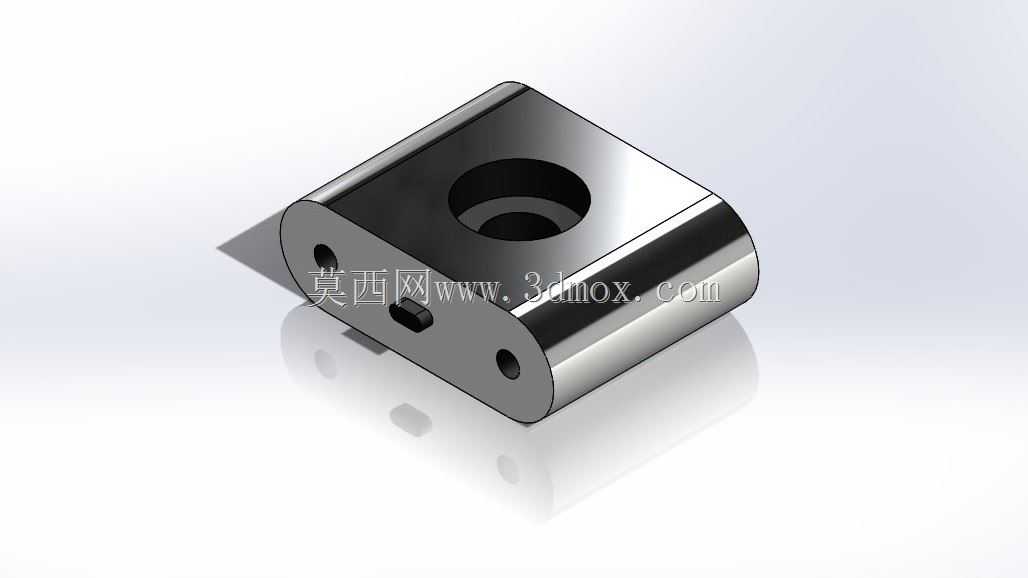

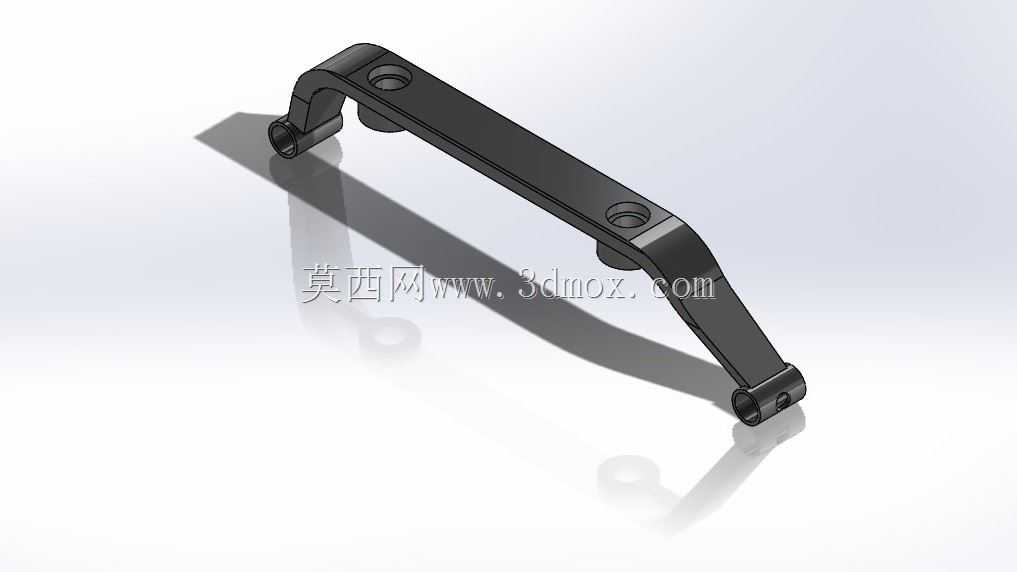

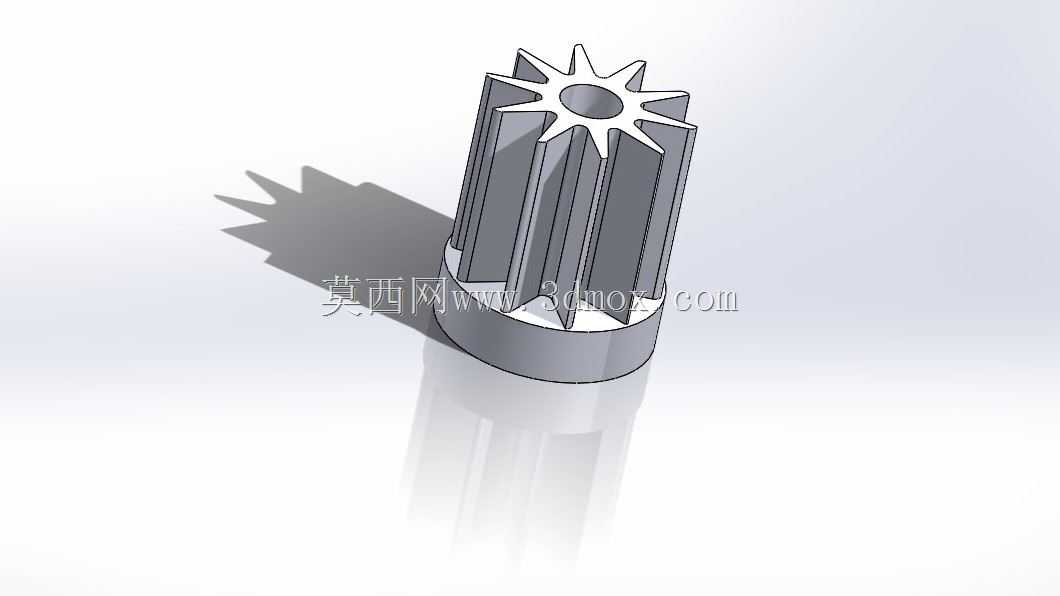

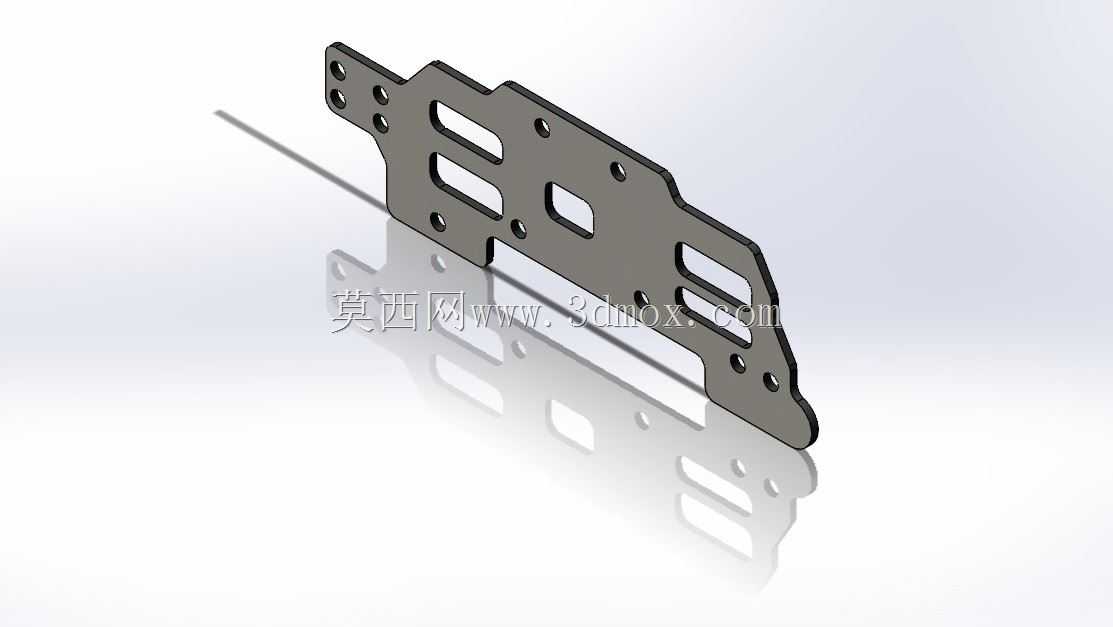

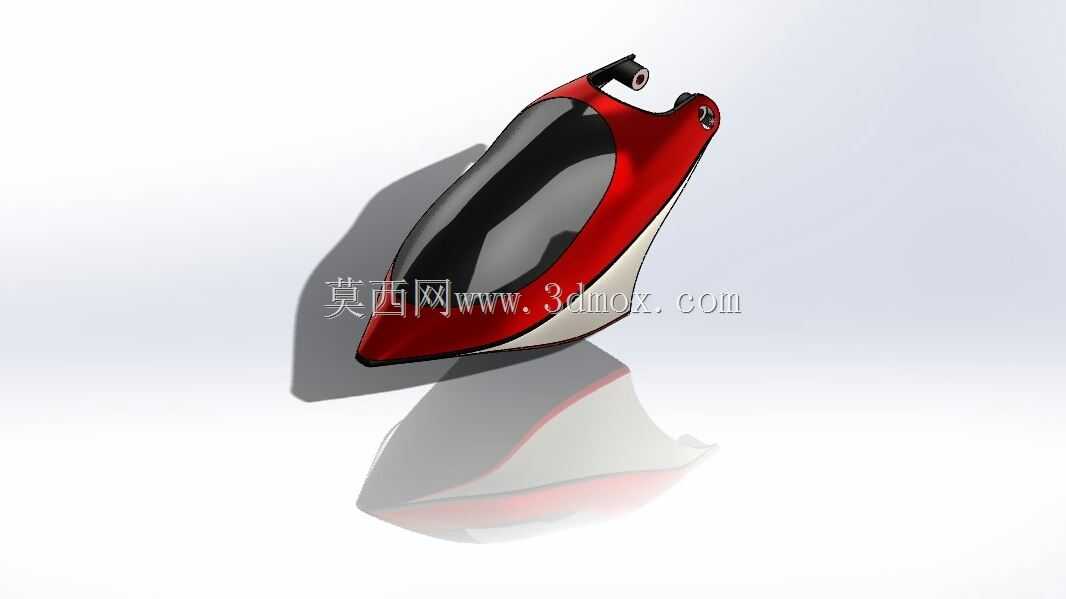

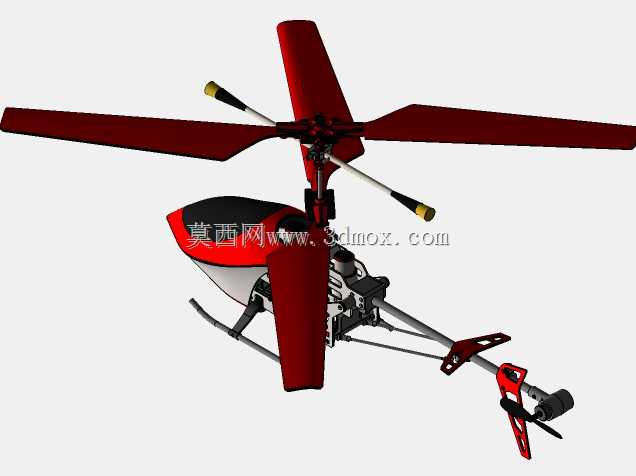

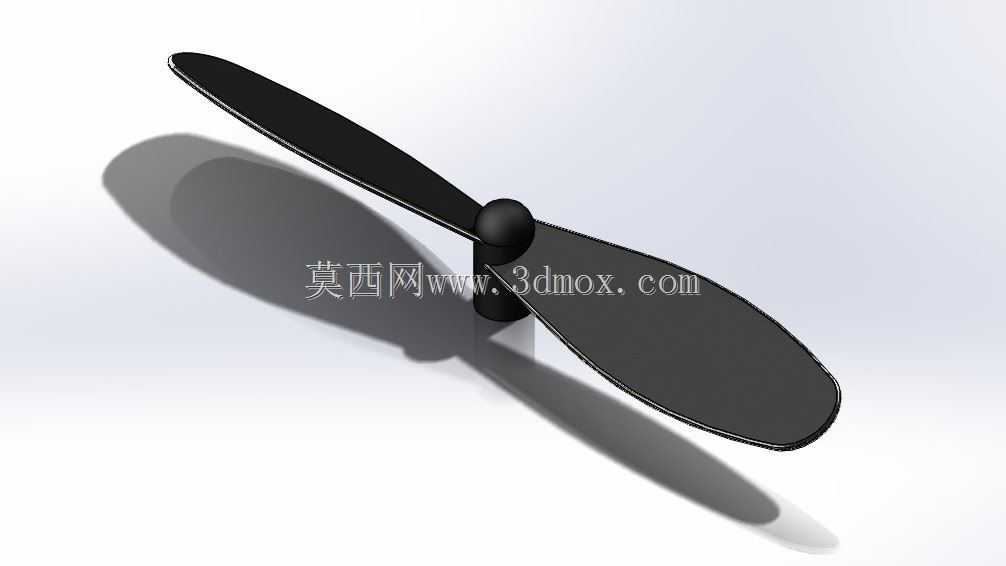

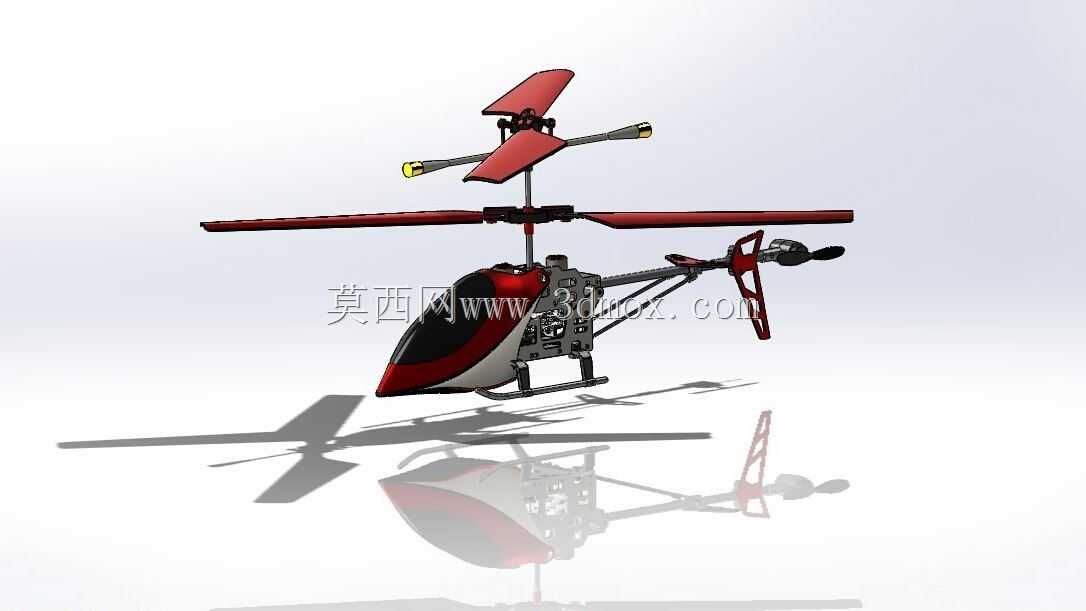

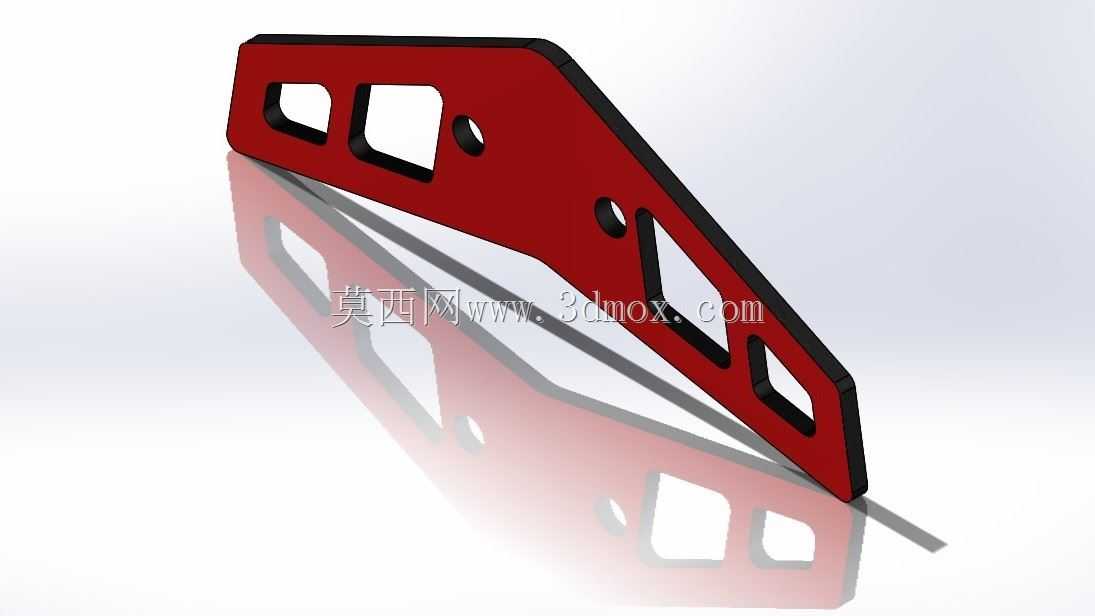

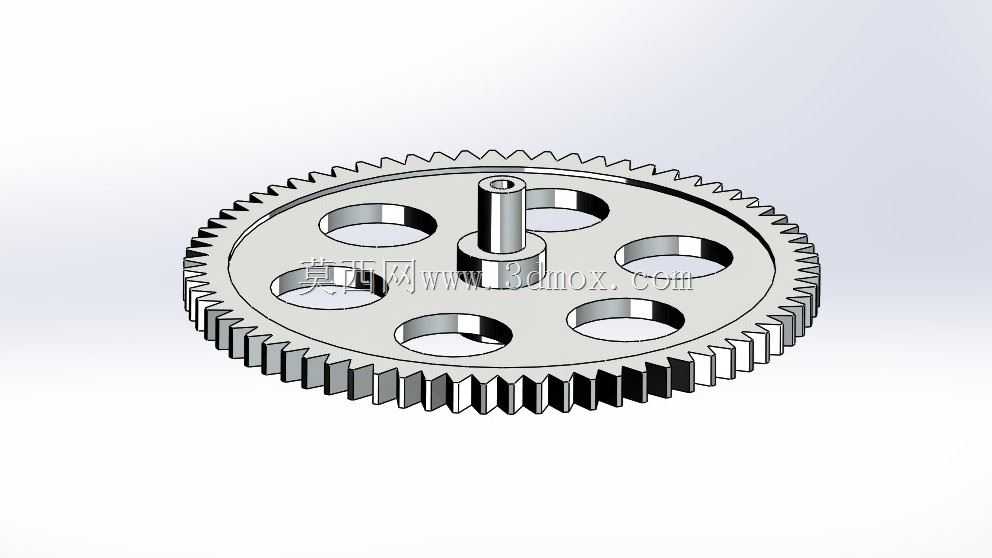

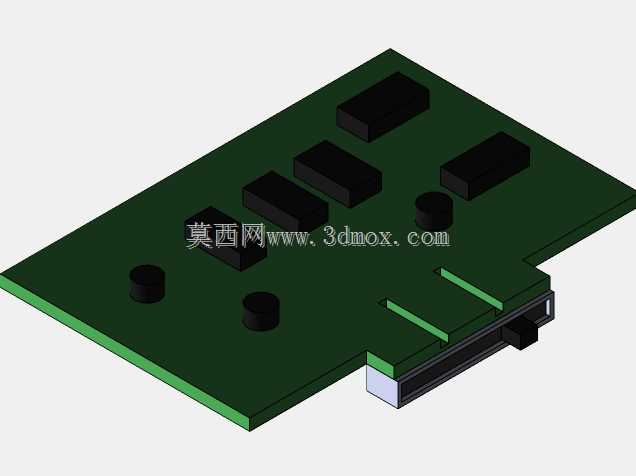

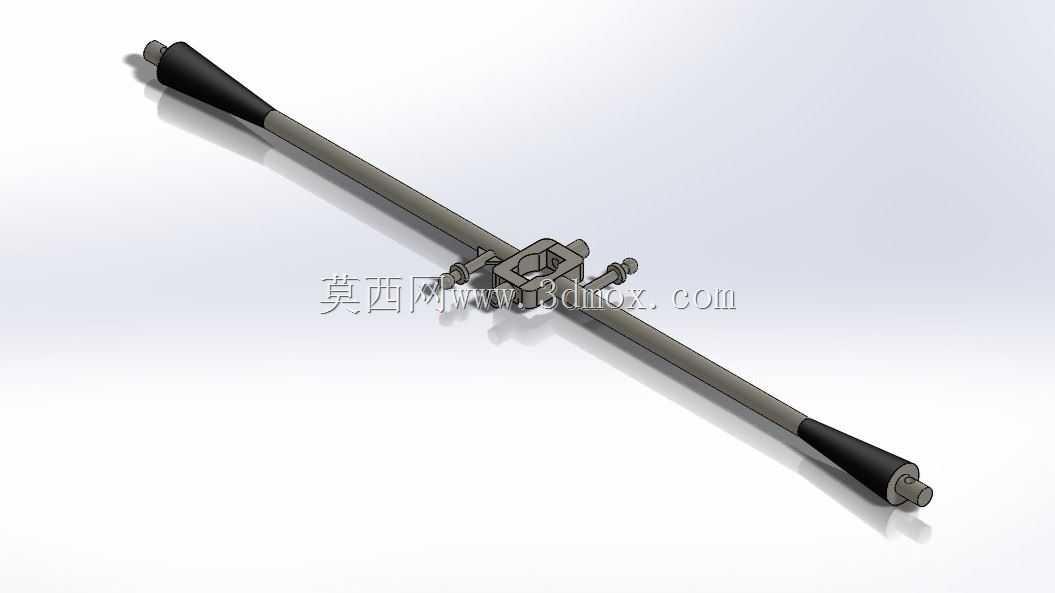

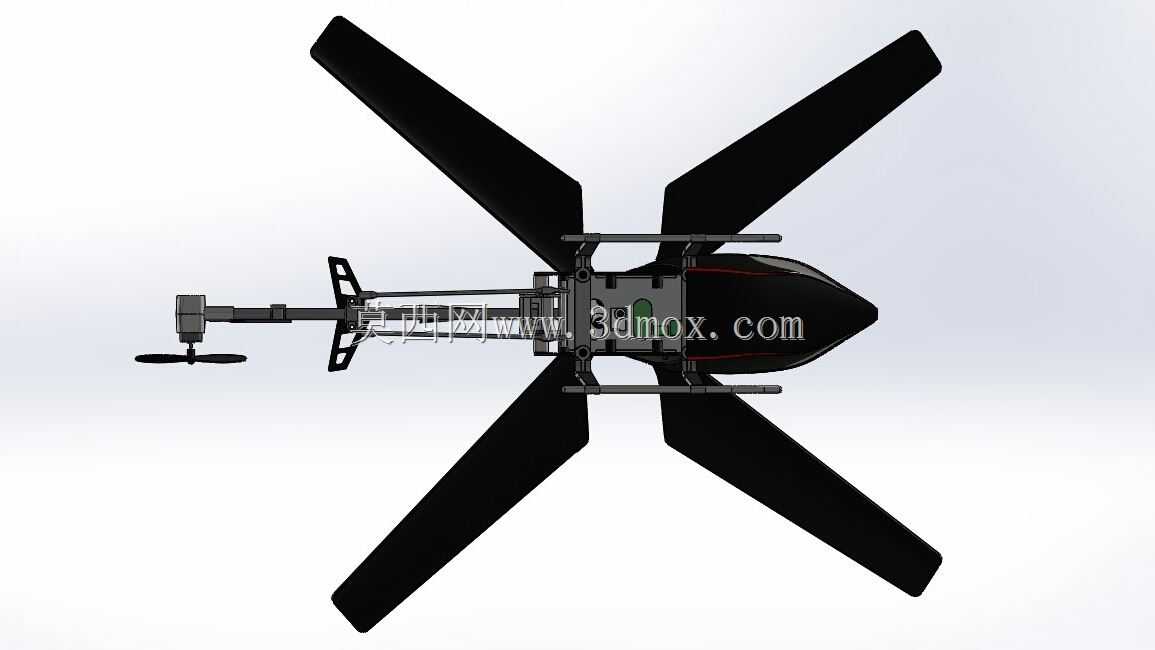

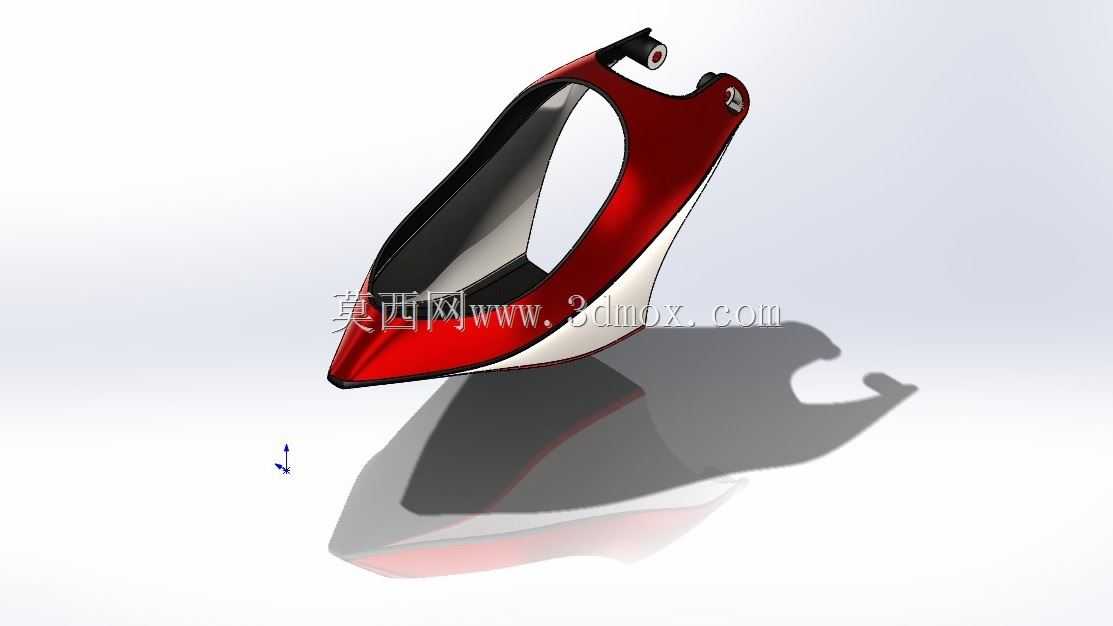

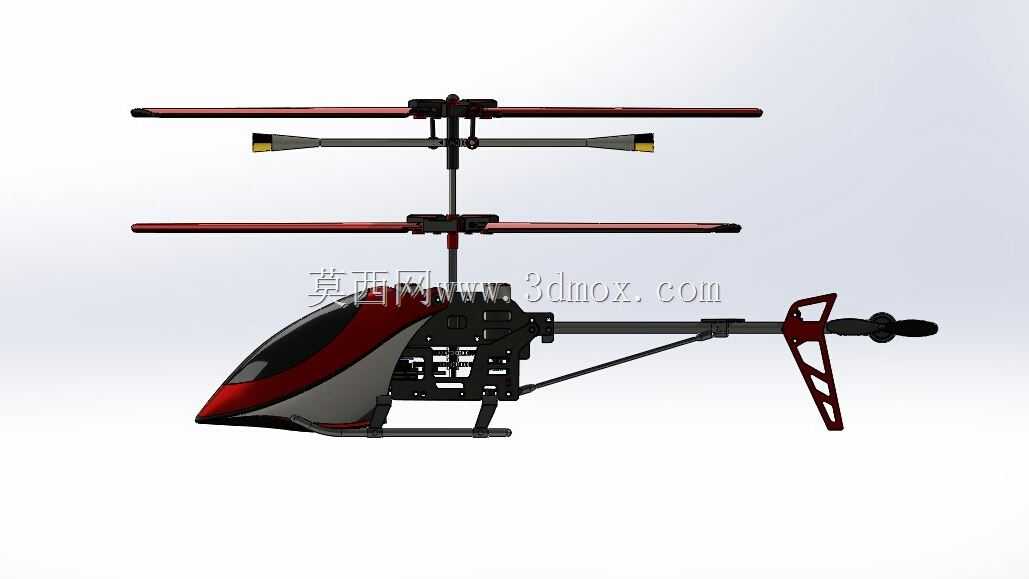

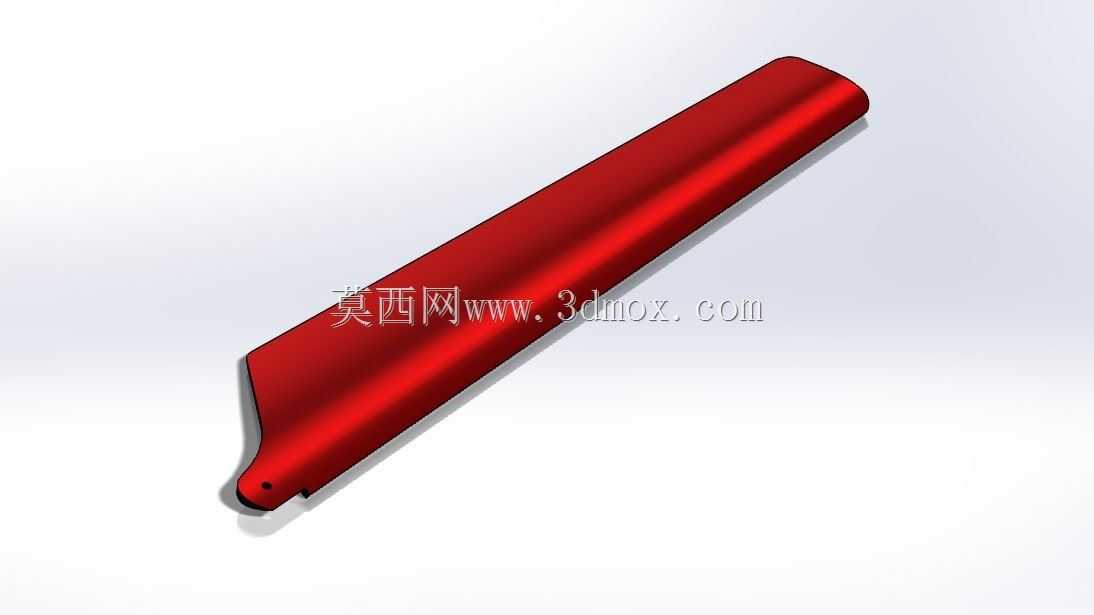

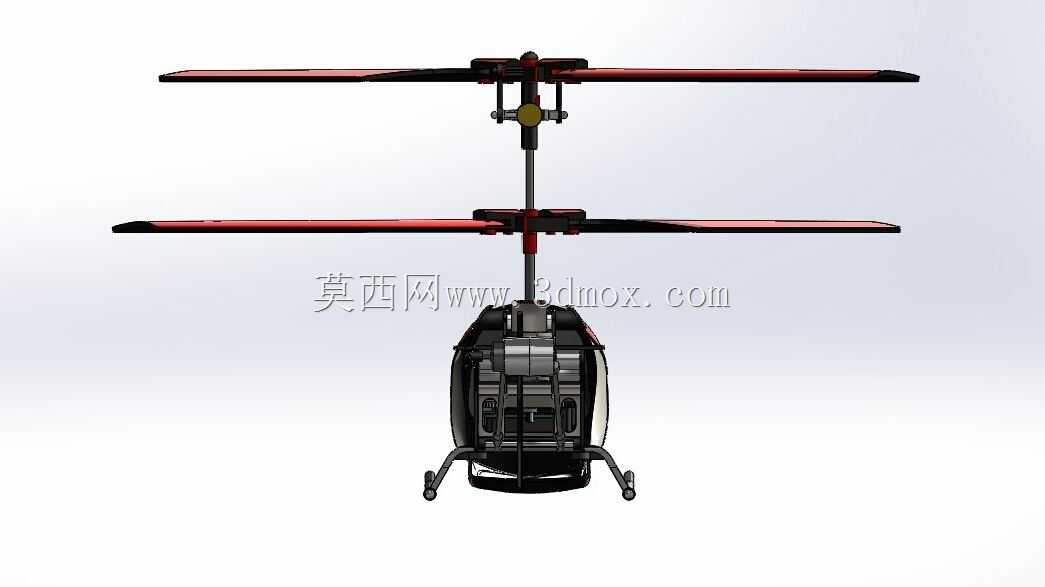

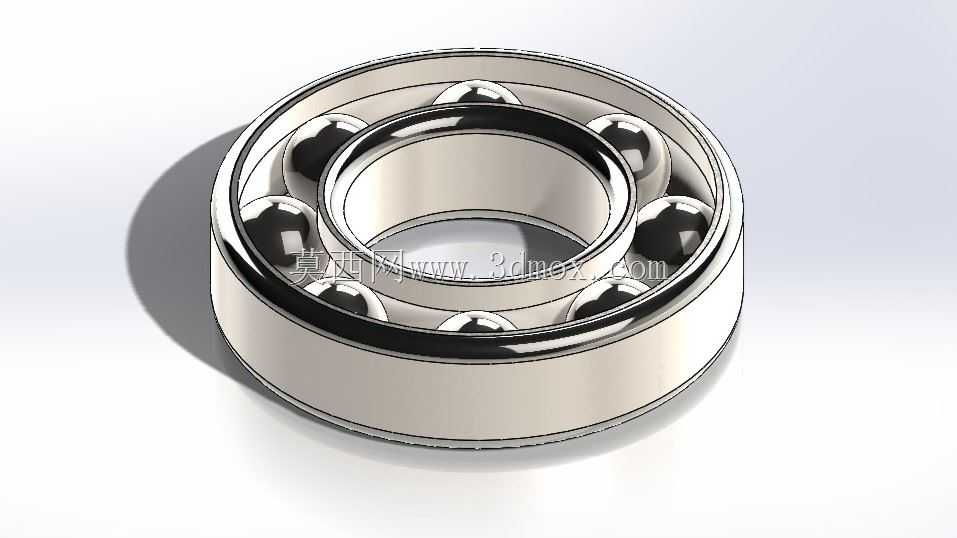

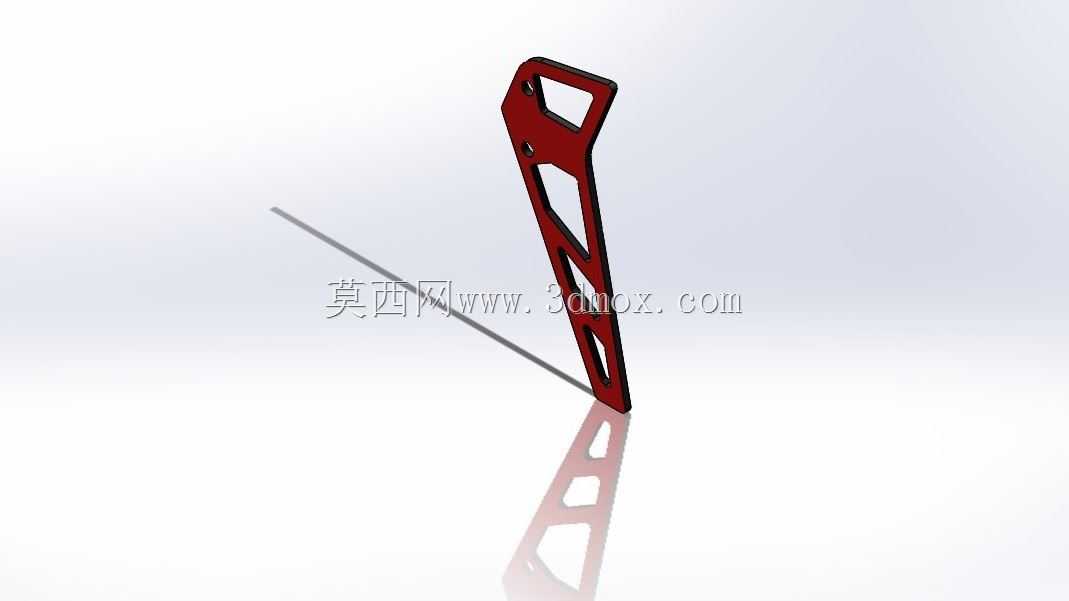

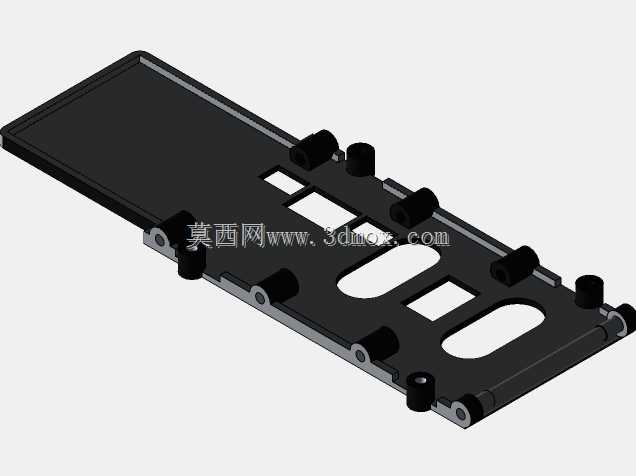

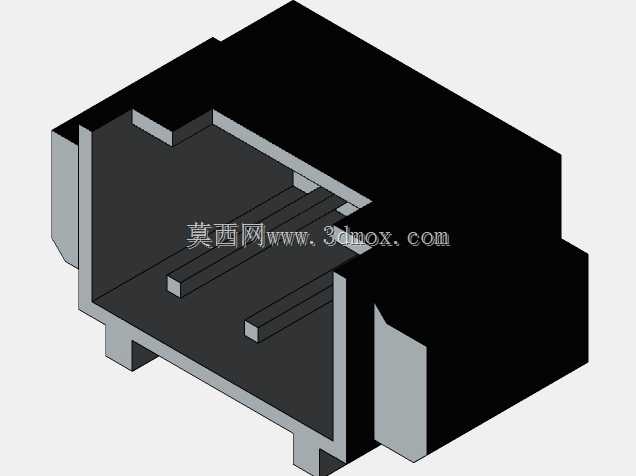

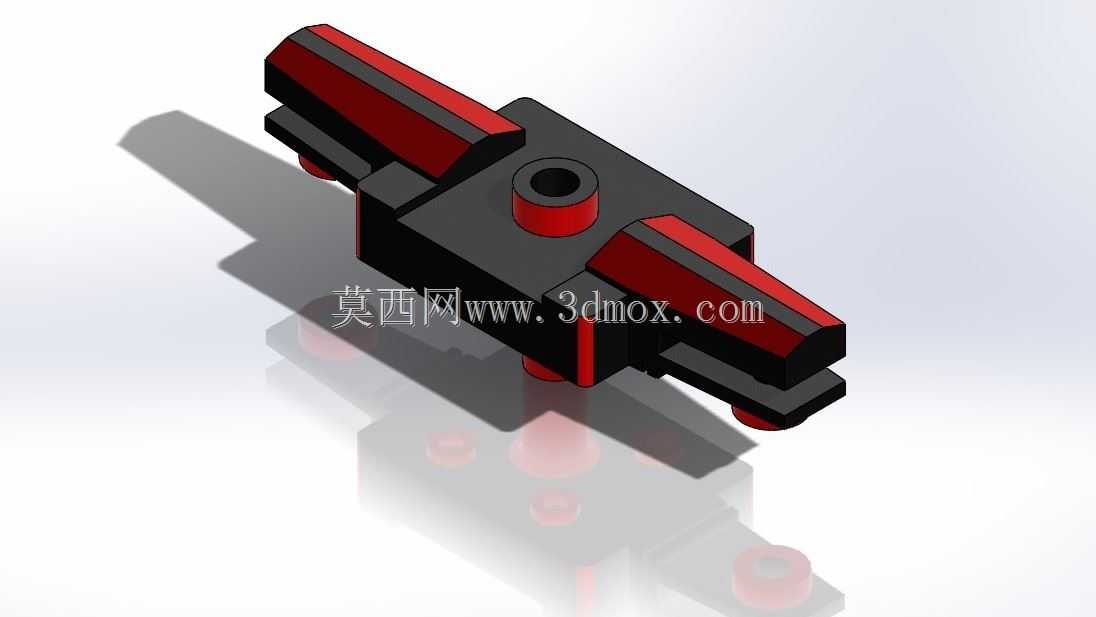

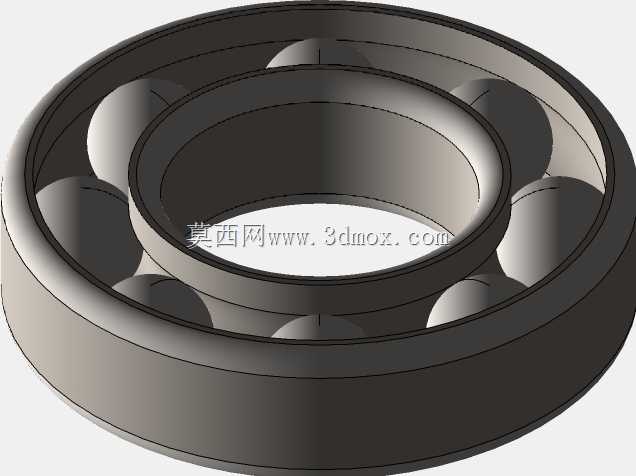

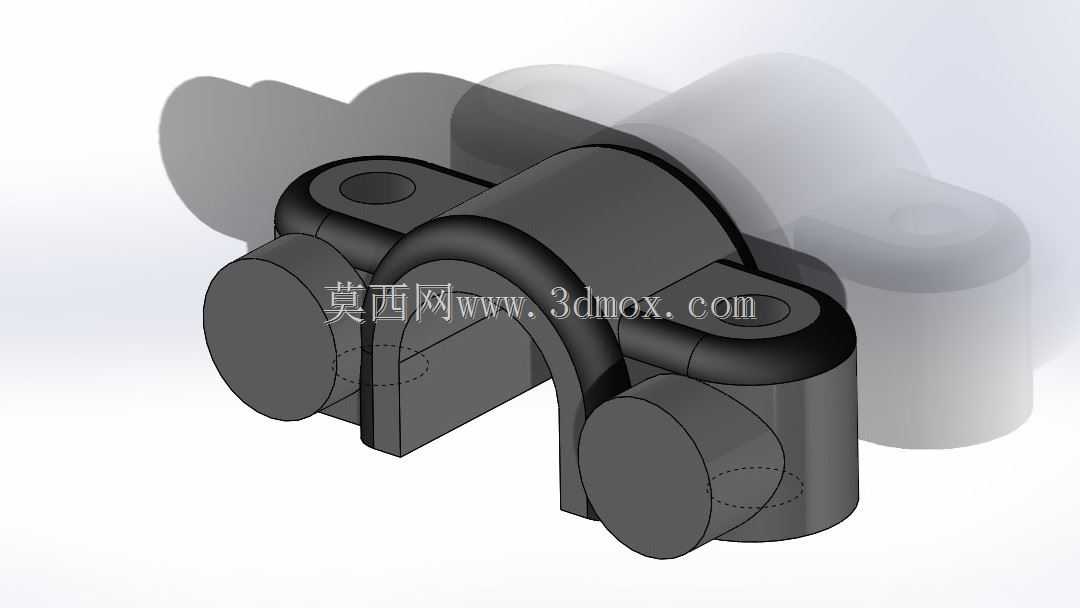

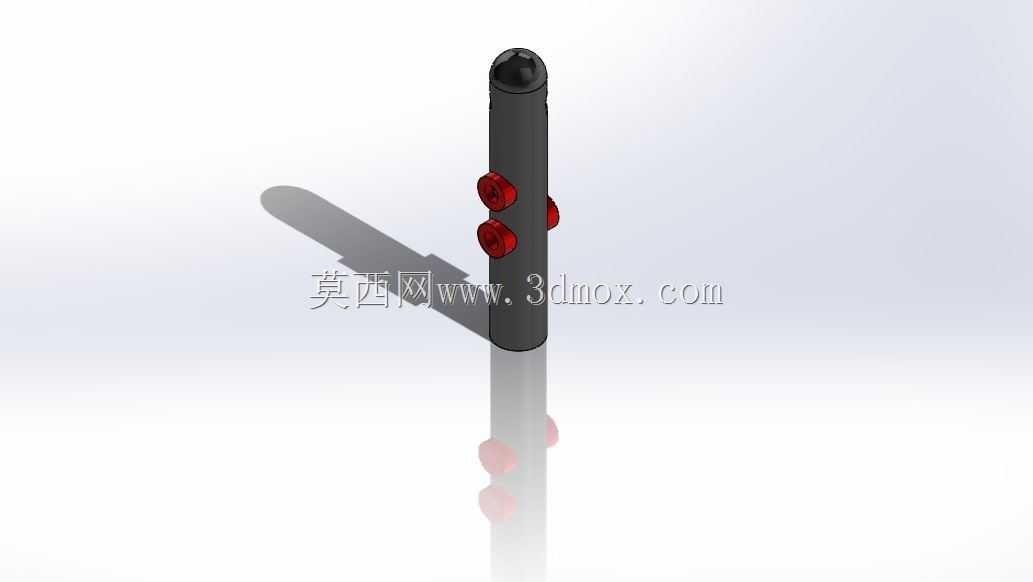

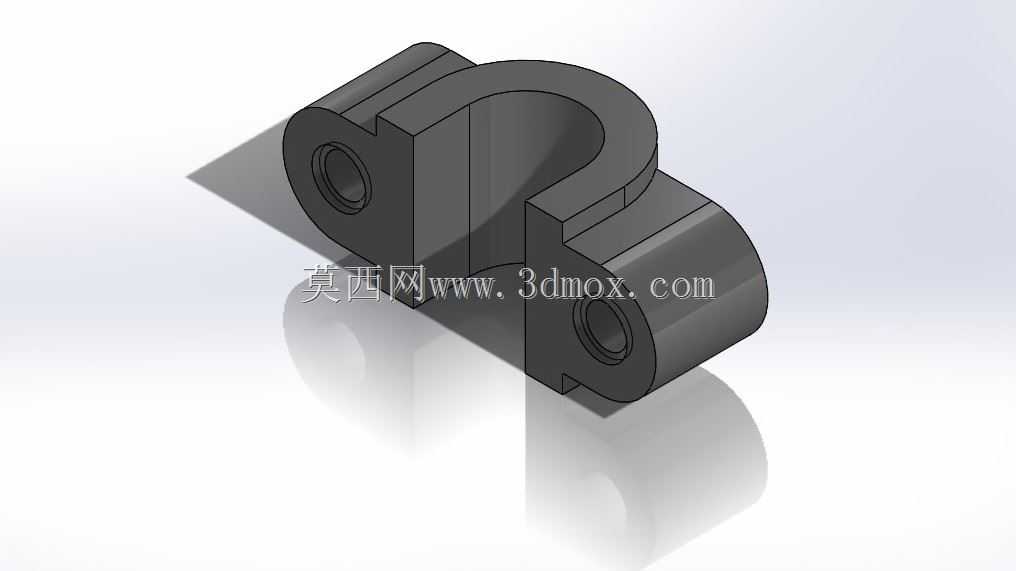

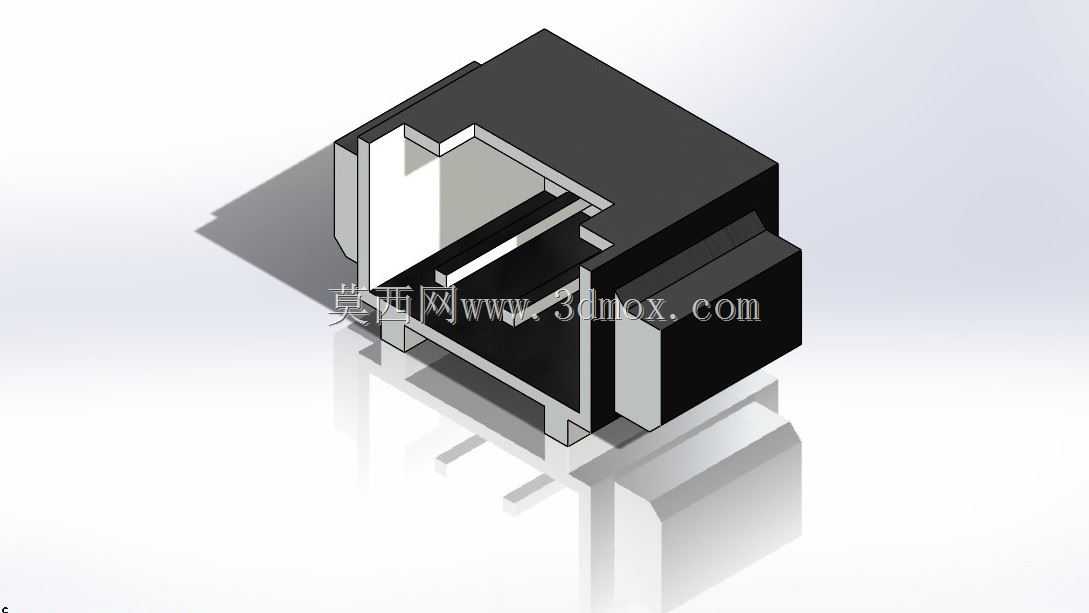

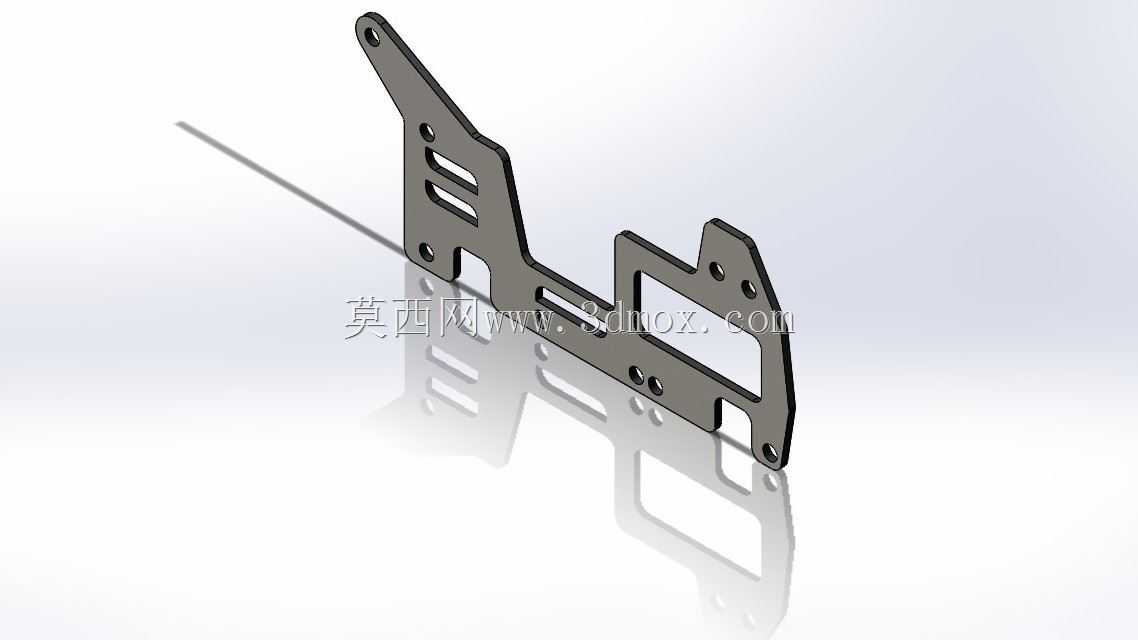

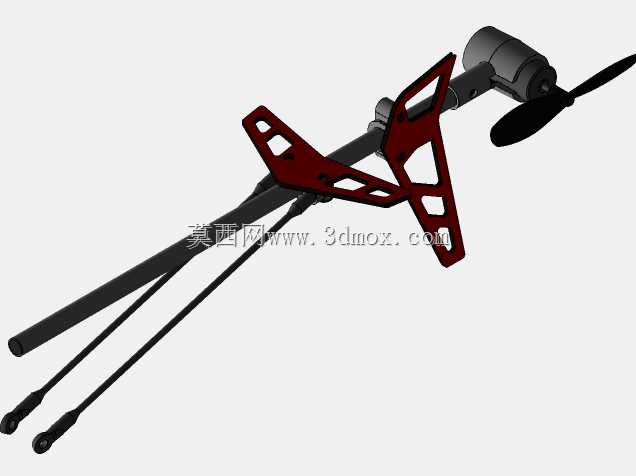

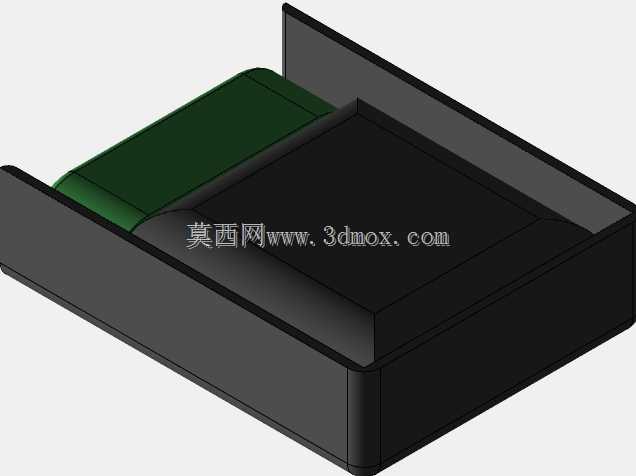

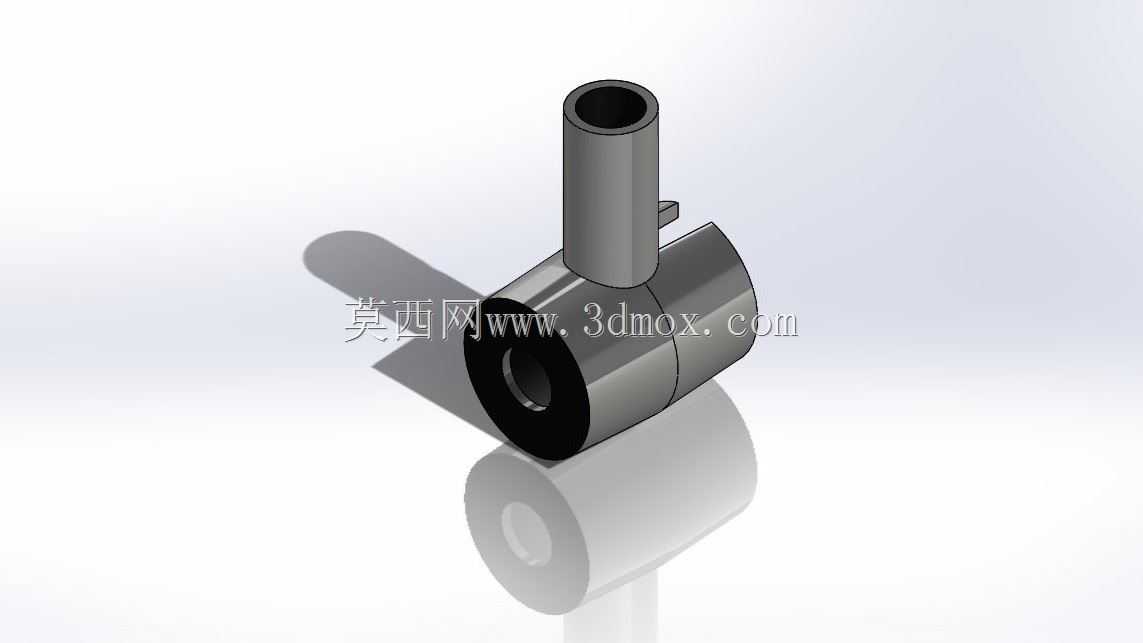

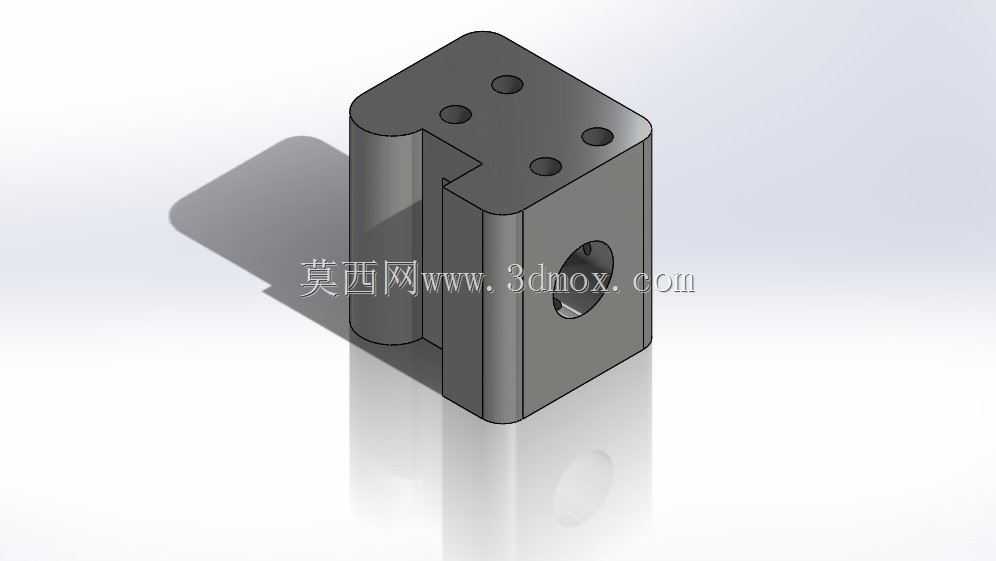

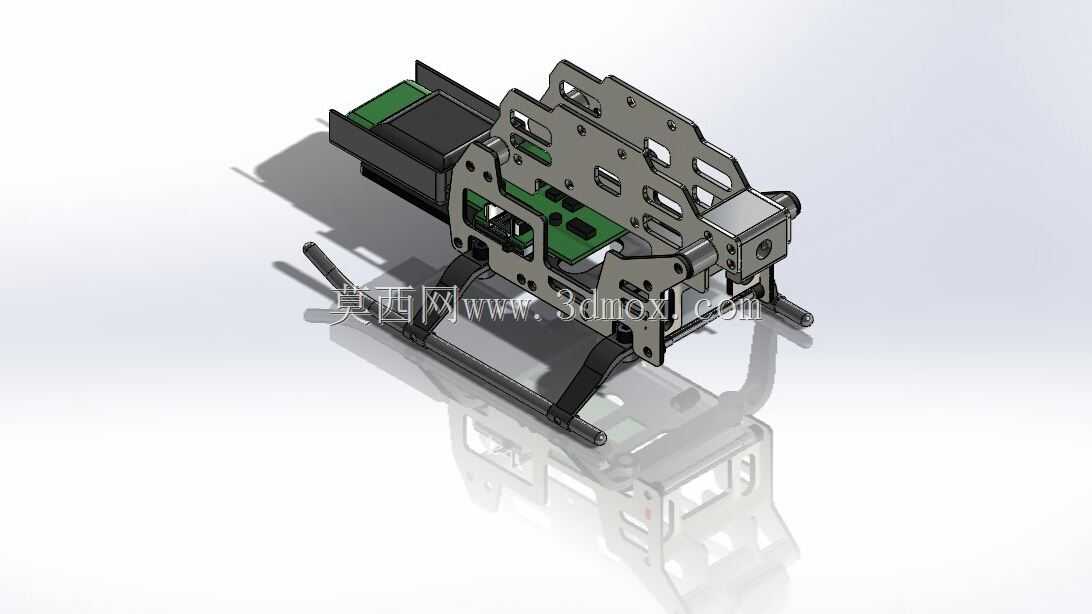

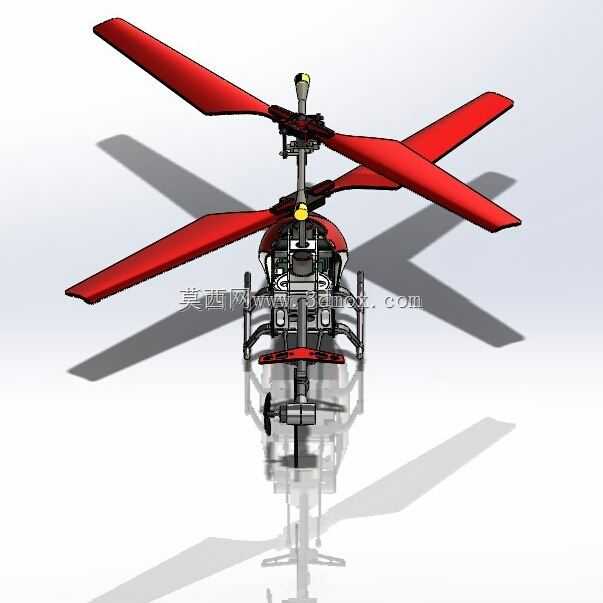

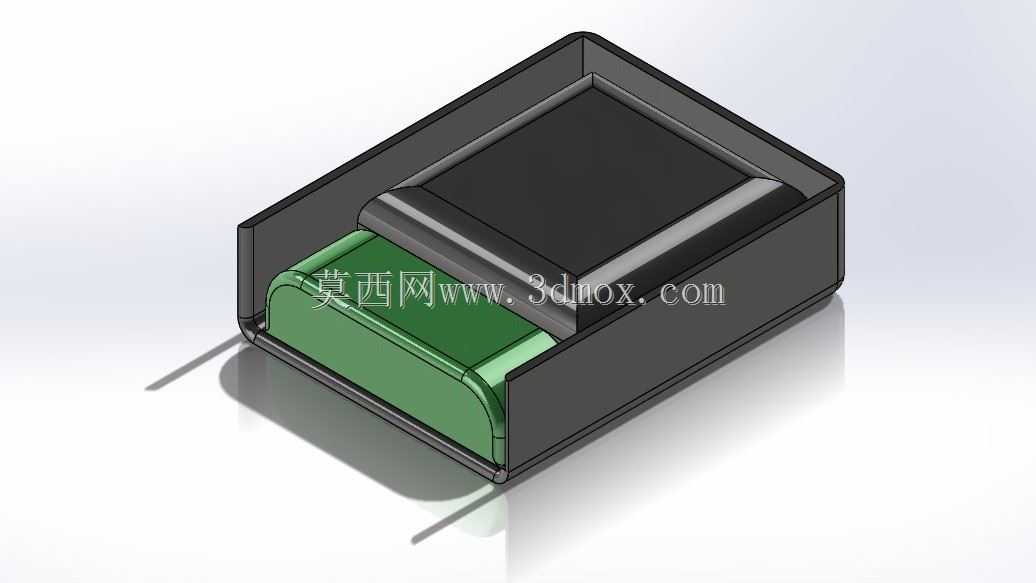

这款共轴双旋翼遥控直升机的三维结构设计,面向航模研发、小型飞行器验证、航空教学演示等核心应用场景,既可以作为微型无人飞行器的原理验证载体,也能服务于航模爱好者的改装设计参考,还可用于中小学航空科普、高校空气动力学课程的具象化教学展示,帮助学习者直观理解旋翼飞行器的升力产生逻辑与操纵原理。从实际用途来看,该结构适配室内外低速低空飞行场景,可搭载微型摄像模块完成小范围航拍、环境探查任务,也可作为航空动力学实验的测试平台,验证不同旋翼参数下的升力、扭矩匹配特性,为小型共轴飞行器的量产化设计提供结构层面的参考依据。在功能特性上,该设计采用共轴反转双旋翼布局,上下两层旋翼反向旋转抵消自身扭矩,无需额外设置尾桨结构即可实现航向稳定,相比传统单旋翼带尾桨的直升机,整体结构更紧凑,动力损耗更低,在相同动力输出下能够获得更高的悬停效率;机身采用流线型曲面外壳设计,有效降低飞行过程中的空气阻力,起落架采用滑橇式结构,具备一定的形变缓冲能力,能够吸收降落时的冲击载荷,保护机身内部的动力与控制组件;尾杆末端设置小型稳定翼面,进一步提升前飞状态下的航向稳定性,避免低空飞行时受侧风干扰出现姿态偏移。从设计思路来看,整体结构遵循模块化设计原则,将旋翼总成、机身主框架、动力传动组件、起落架、尾翼等部分拆分为独立的装配单元,每个单元的连接接口都做了标准化设计,既方便生产阶段的零部件加工与组装,也便于后续使用过程中的维护与零部件替换;旋翼桨叶采用翼型曲面设计,桨根到桨尖的弦长与扭转角做了渐变处理,能够优化旋翼盘面的气流分布,降低桨尖涡流带来的能量损耗,提升整体气动效率;传动结构采用同轴双层齿轮传动设计,保证上下旋翼的转速匹配精度,避免因转速差过大导致机身出现不必要的自旋。在外形尺寸与安装边界上,该设计整体机身长度控制在300毫米级,旋翼直径约250毫米,整机高度约120毫米,属于微型航模尺寸范畴,内部预留的安装空间可容纳直径20毫米以内的微型直流电机、重量不超过10克的控制电路板与小型锂电池,各零部件之间预留了不小于1毫米的装配间隙,避免飞行过程中因结构振动出现零部件干涉,起落架的安装跨度约80毫米,保证降落时的支撑稳定性,同时不会额外增加过多的飞行阻力。
