工业鱼棒分锯切割加工设备结构设计

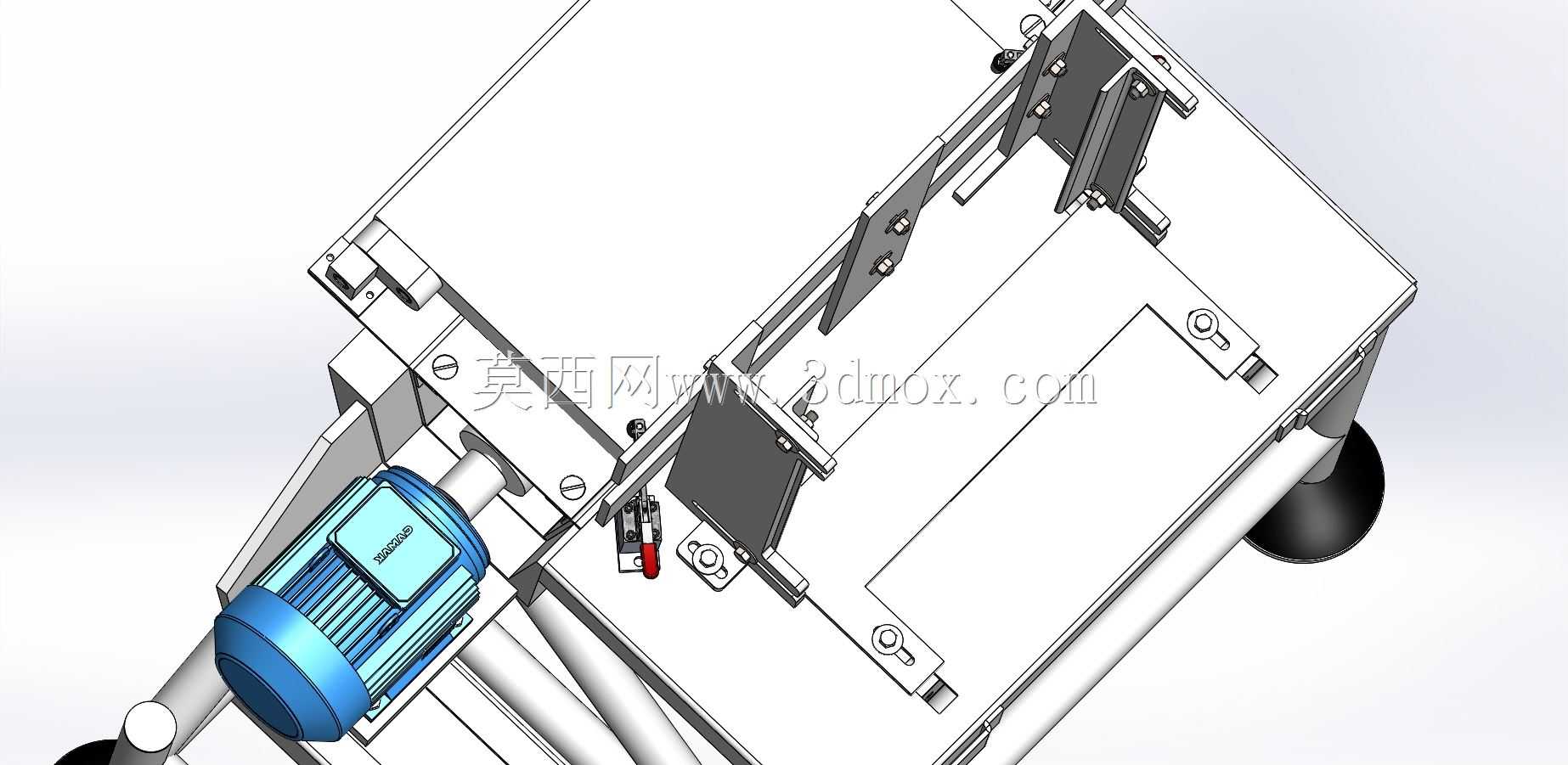

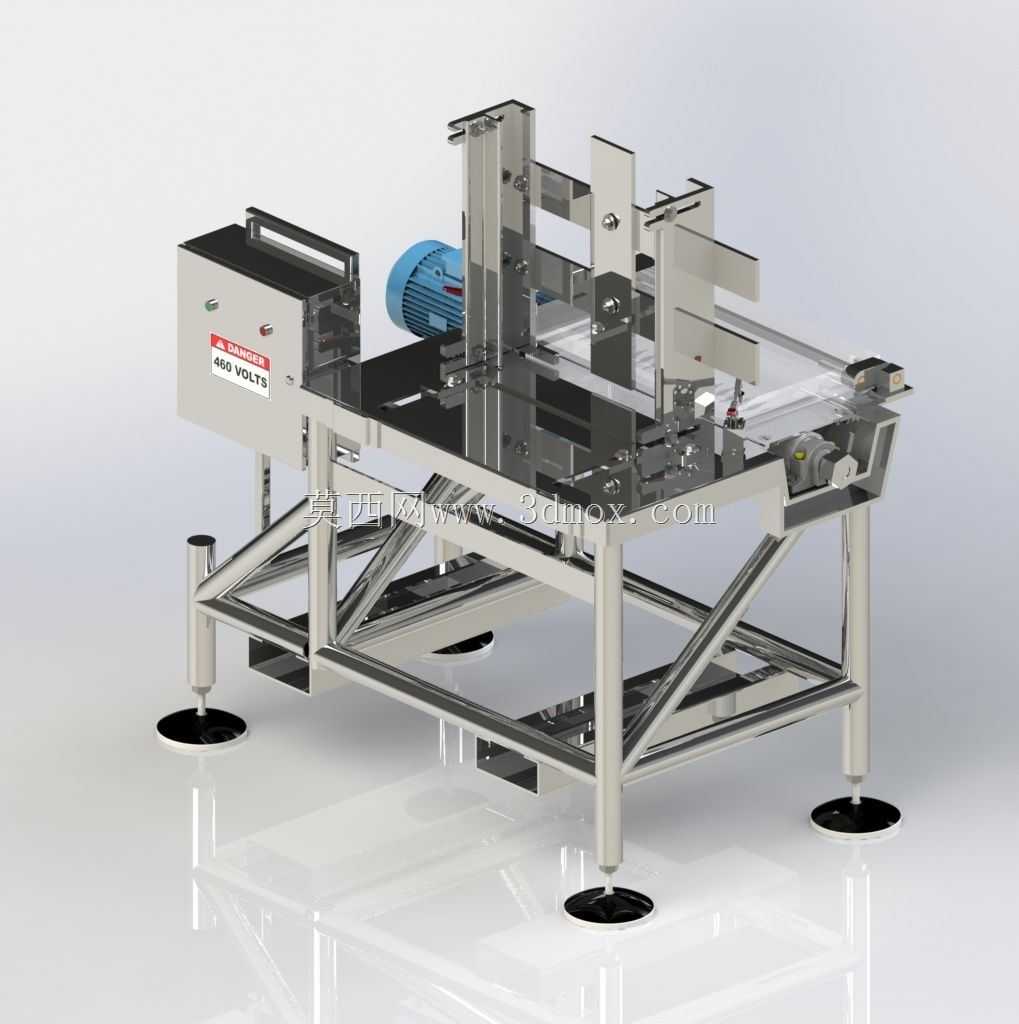

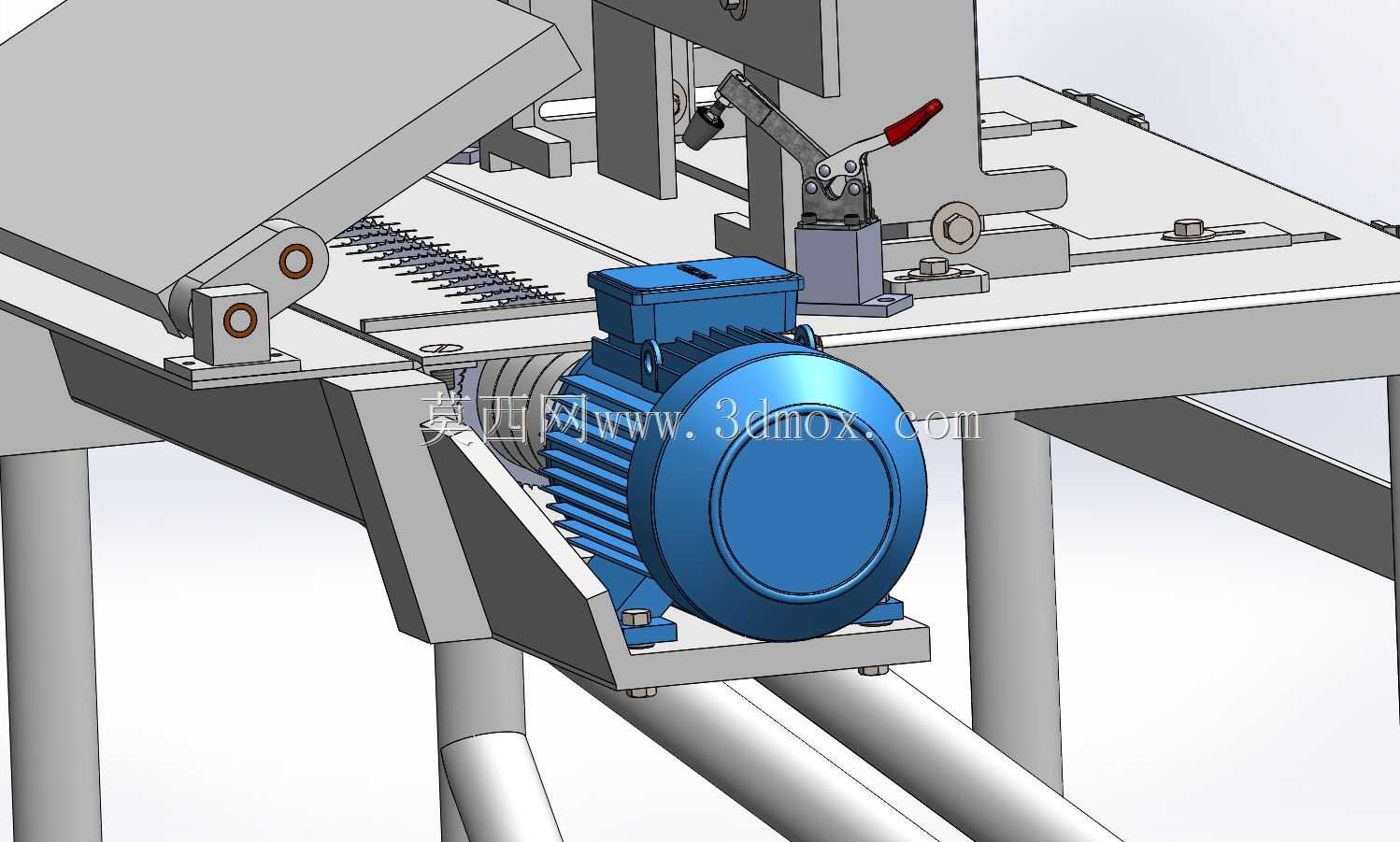

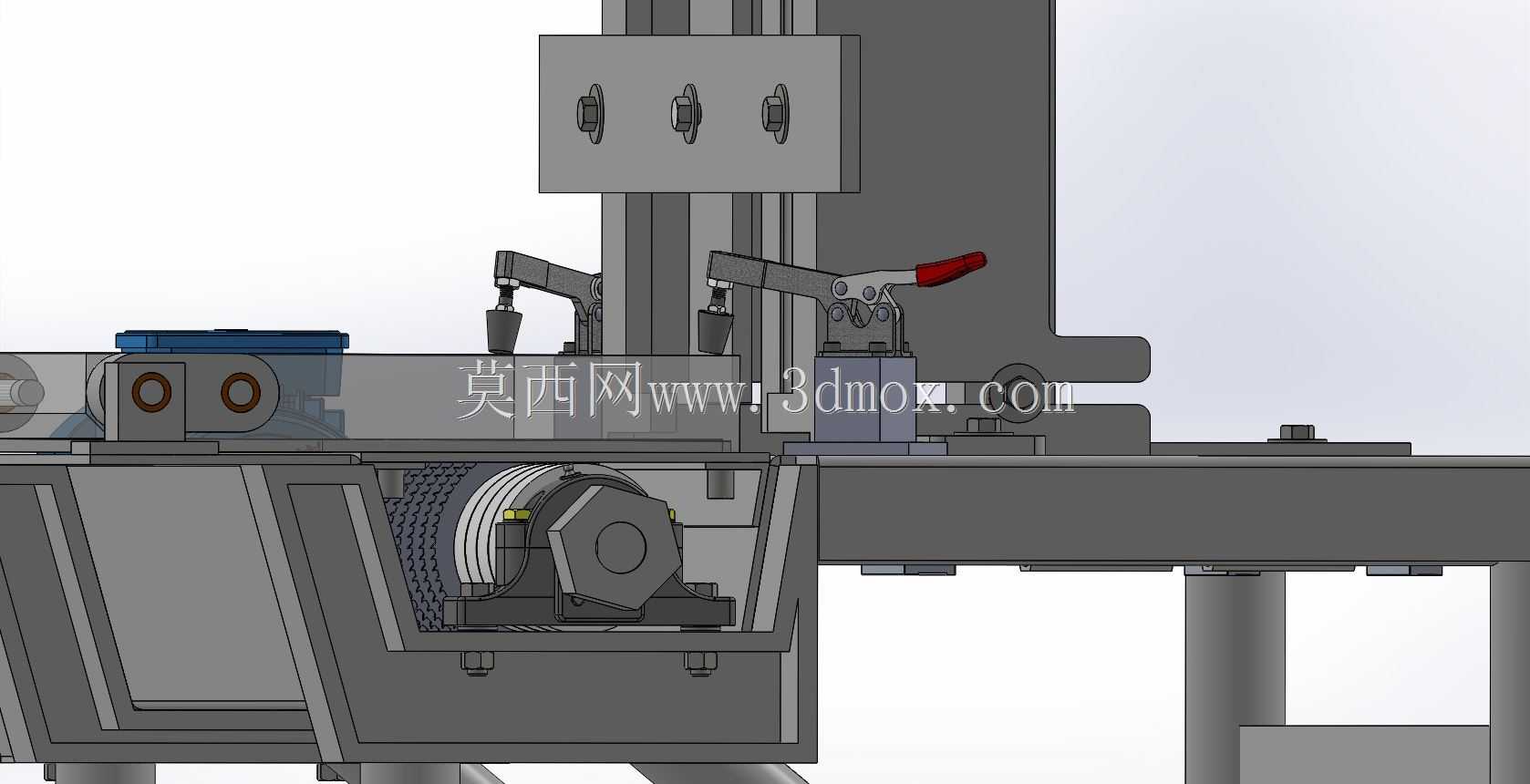

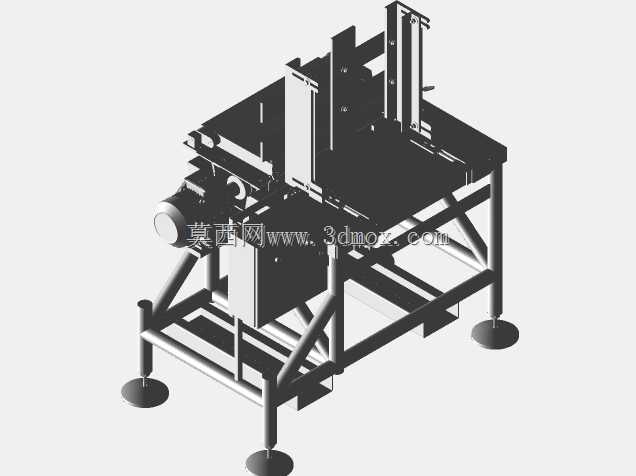

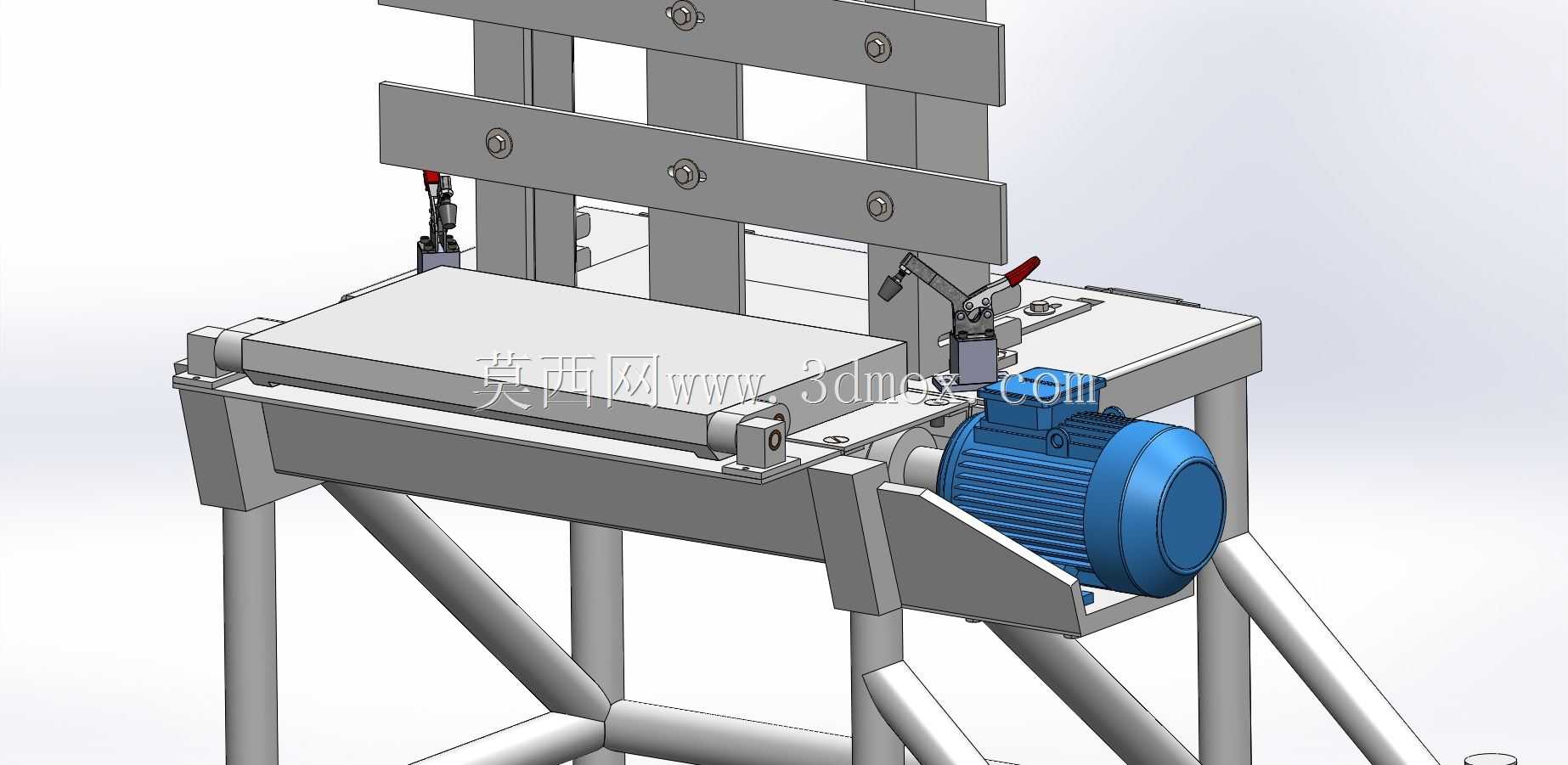

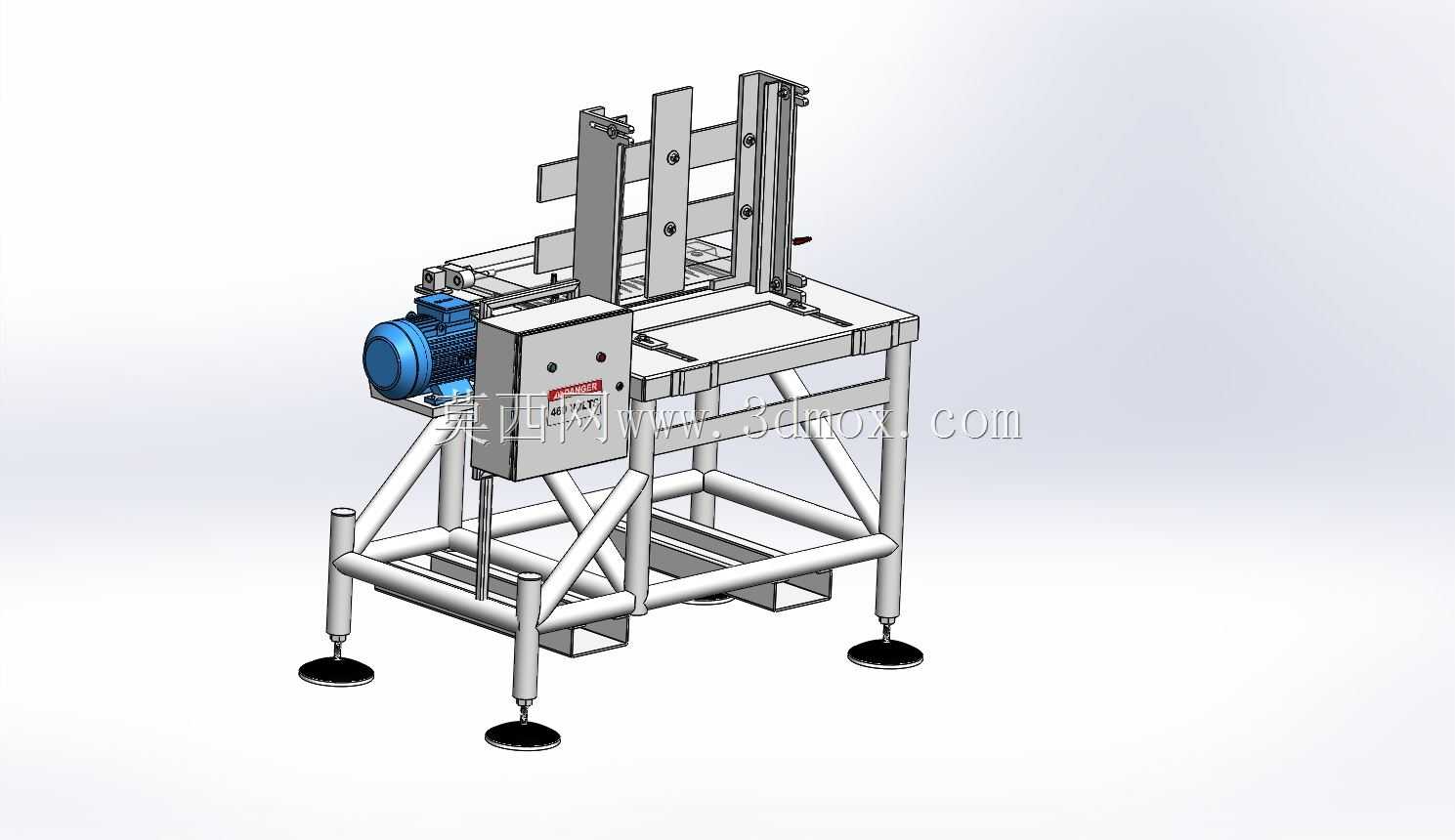

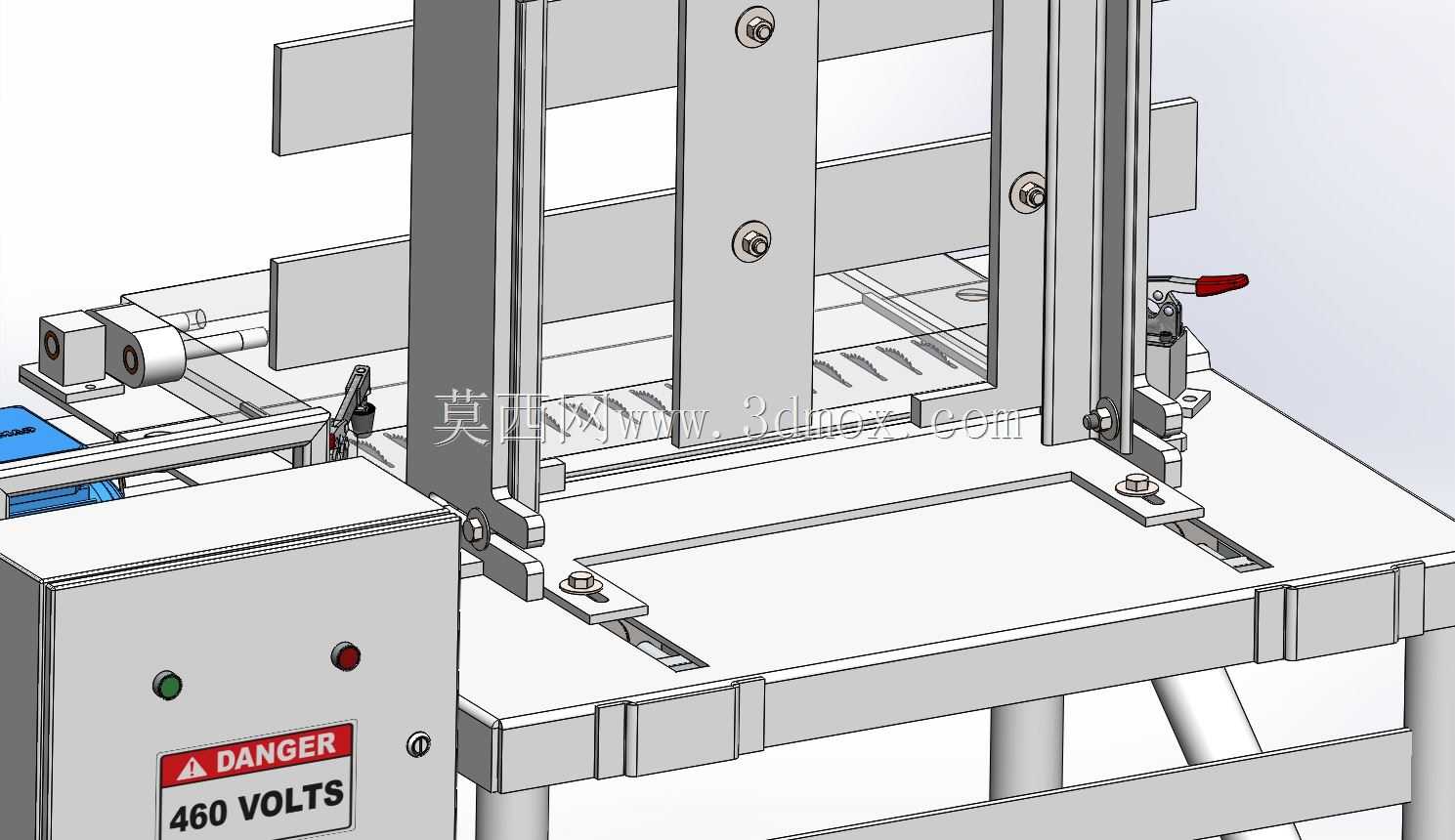

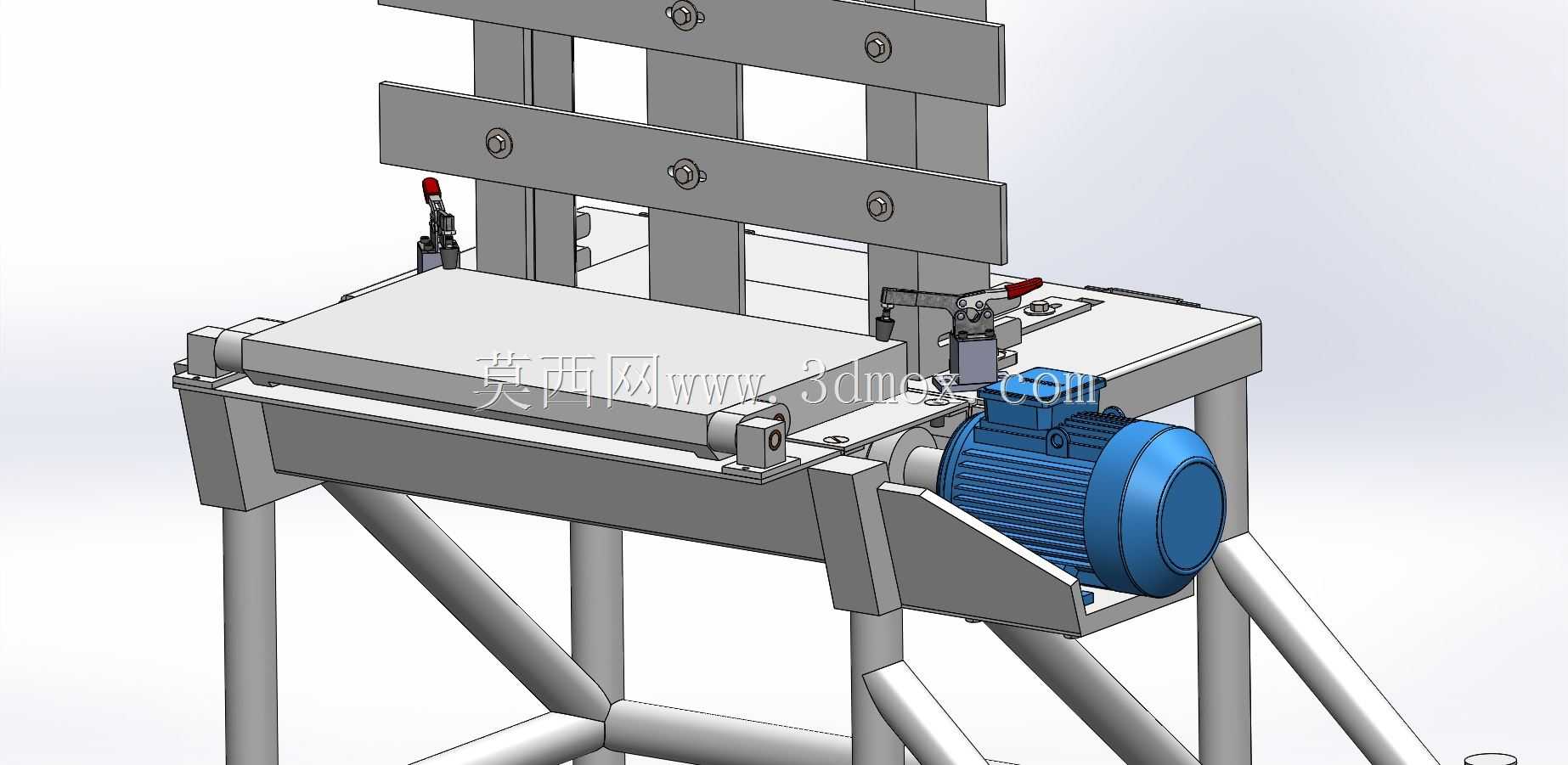

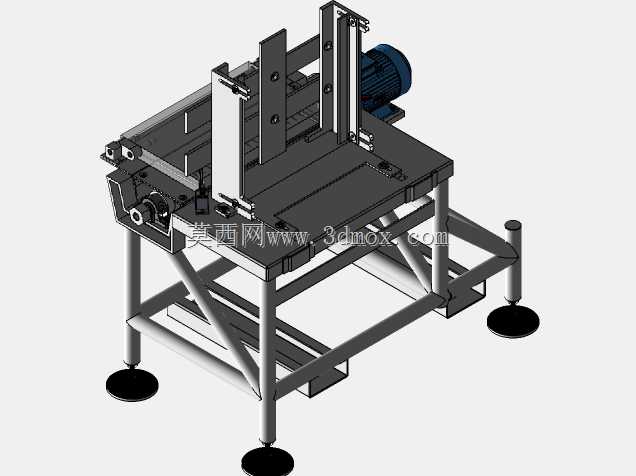

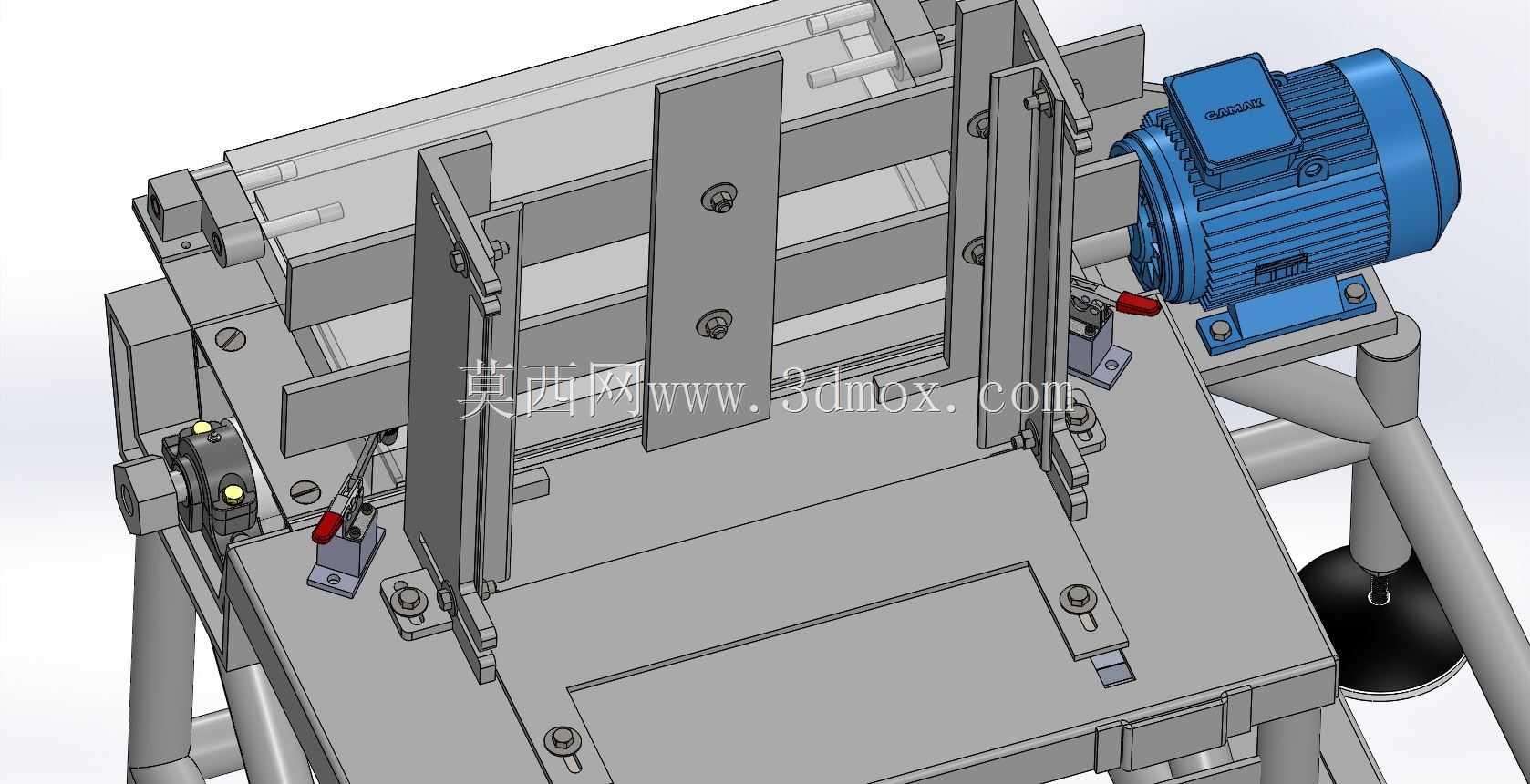

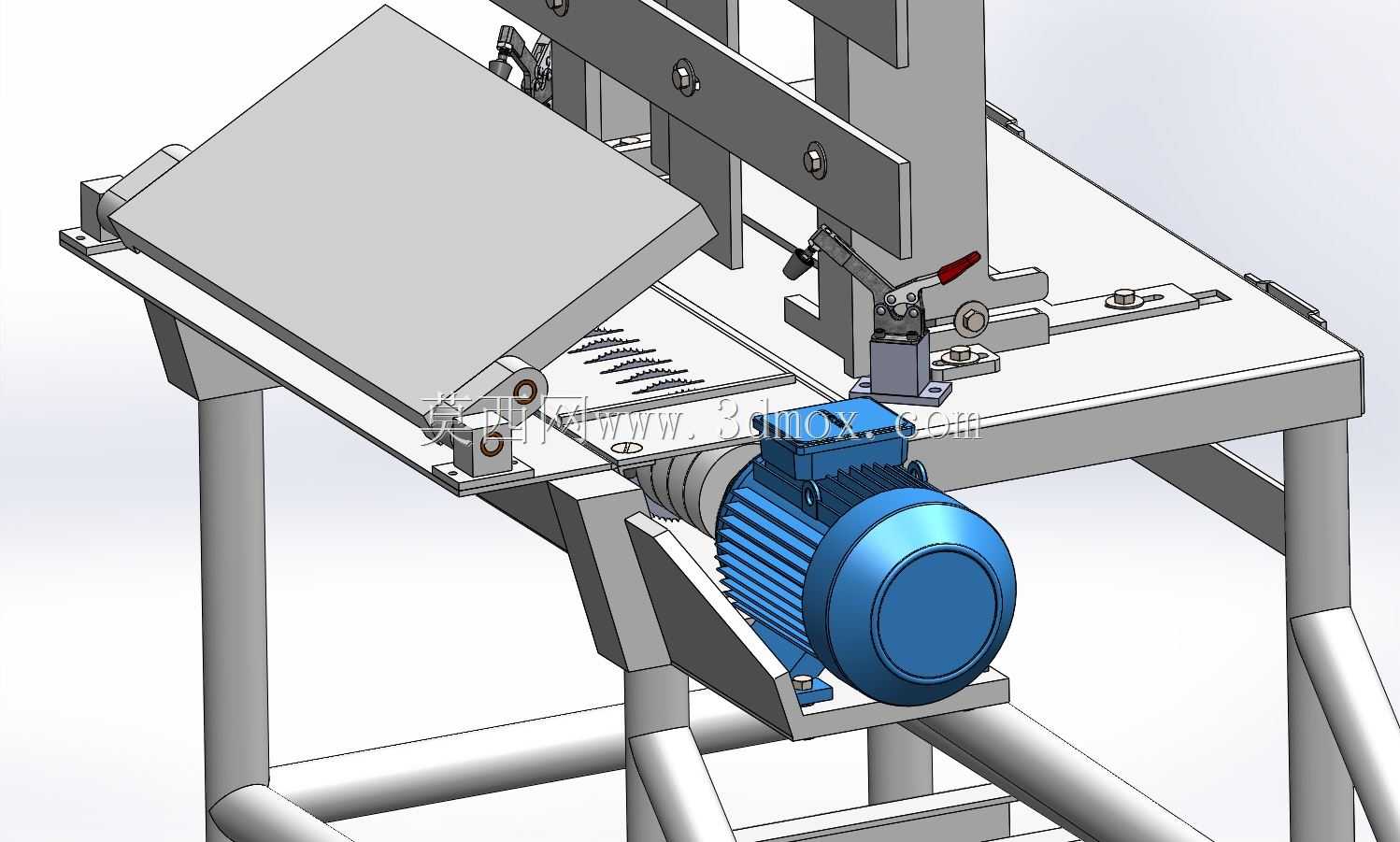

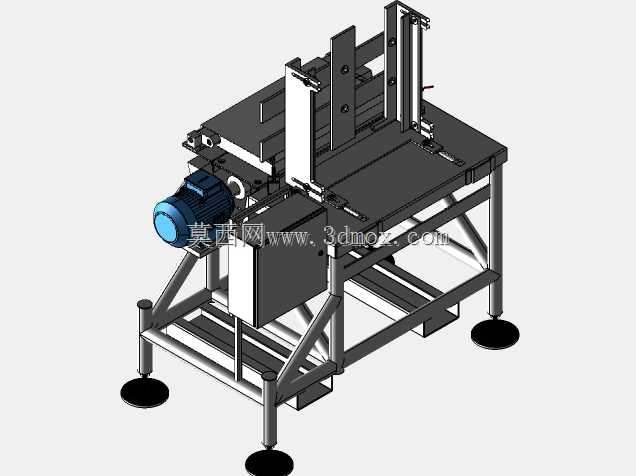

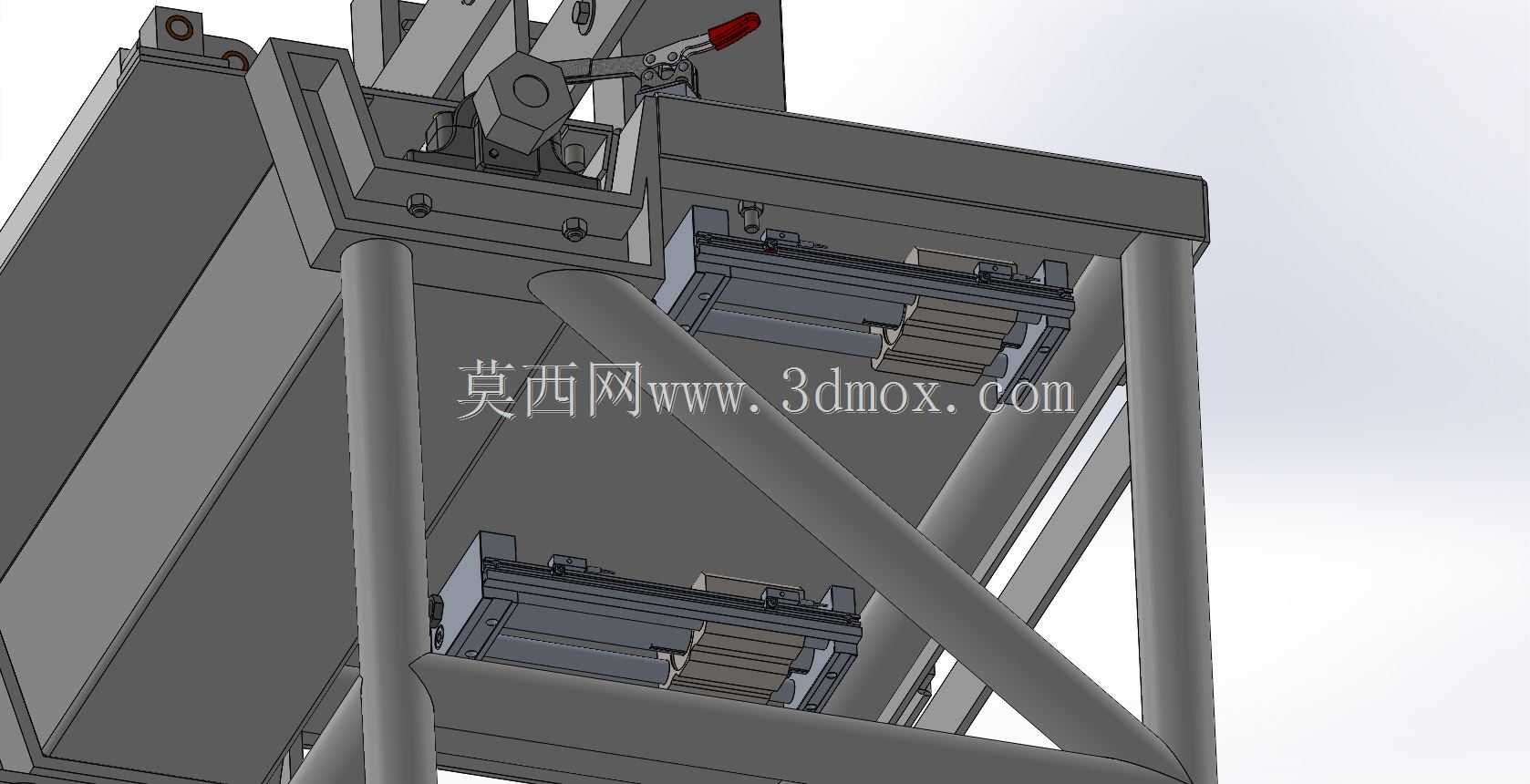

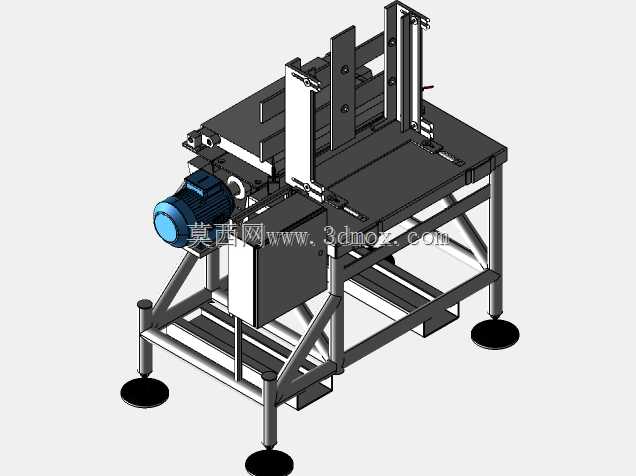

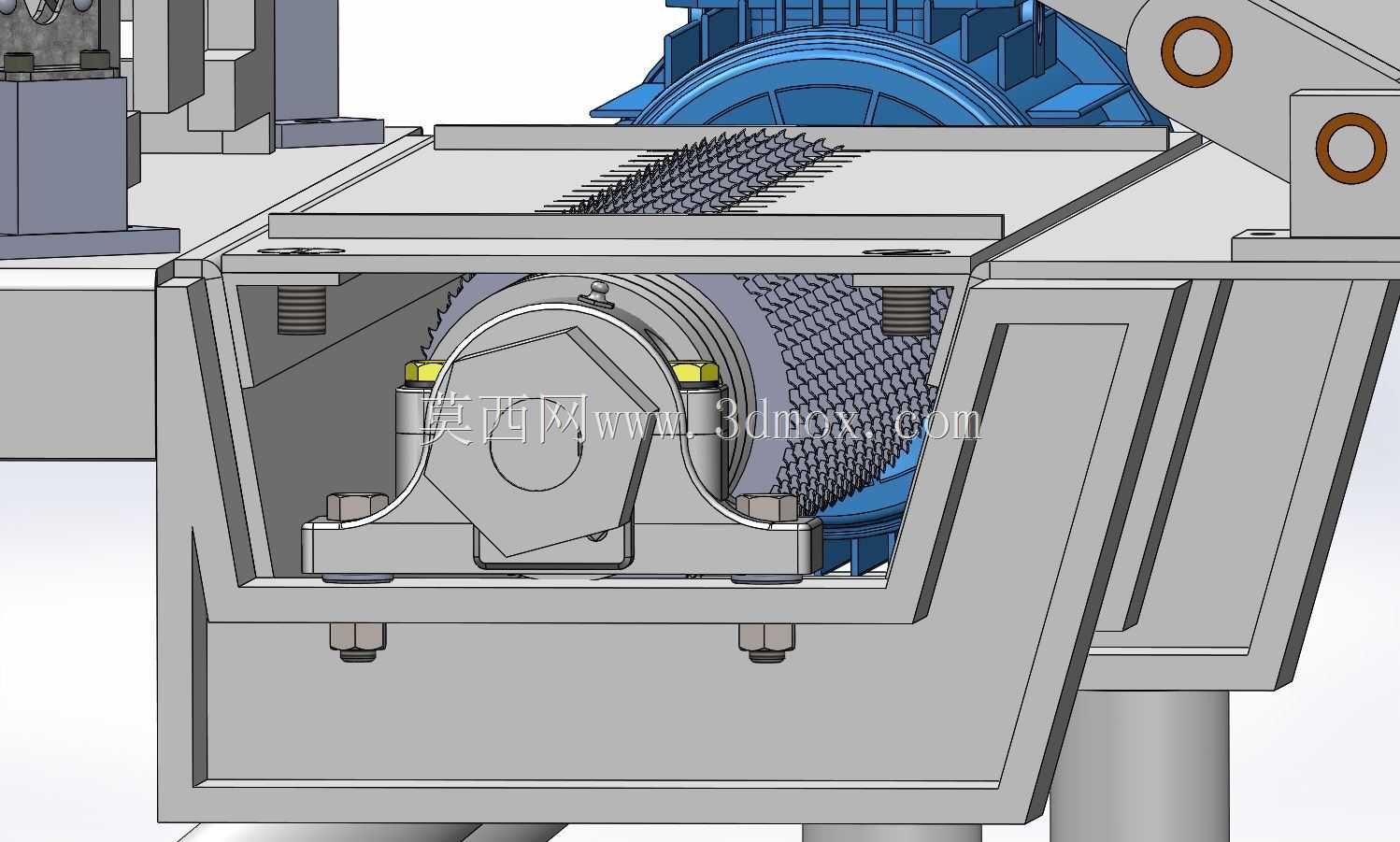

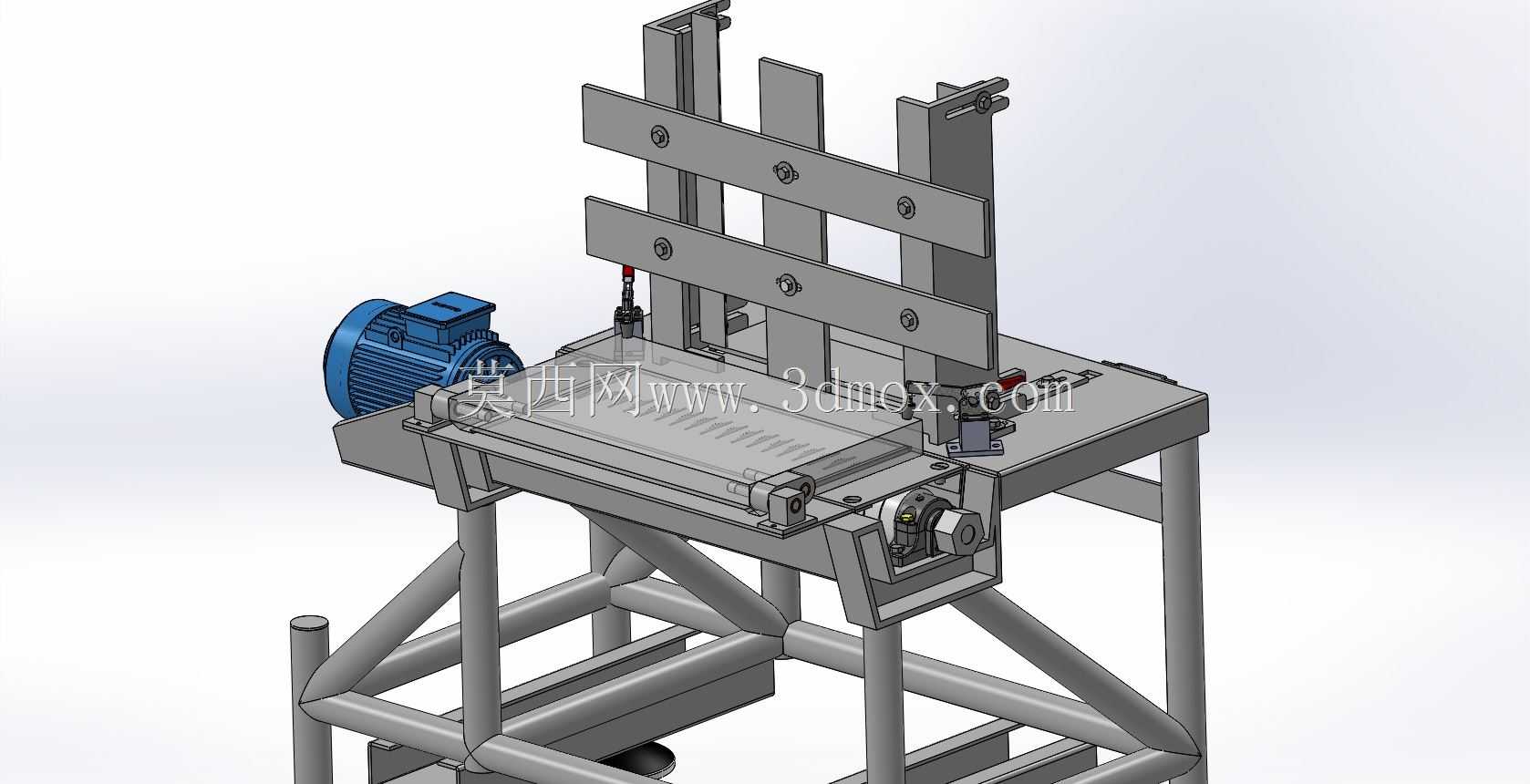

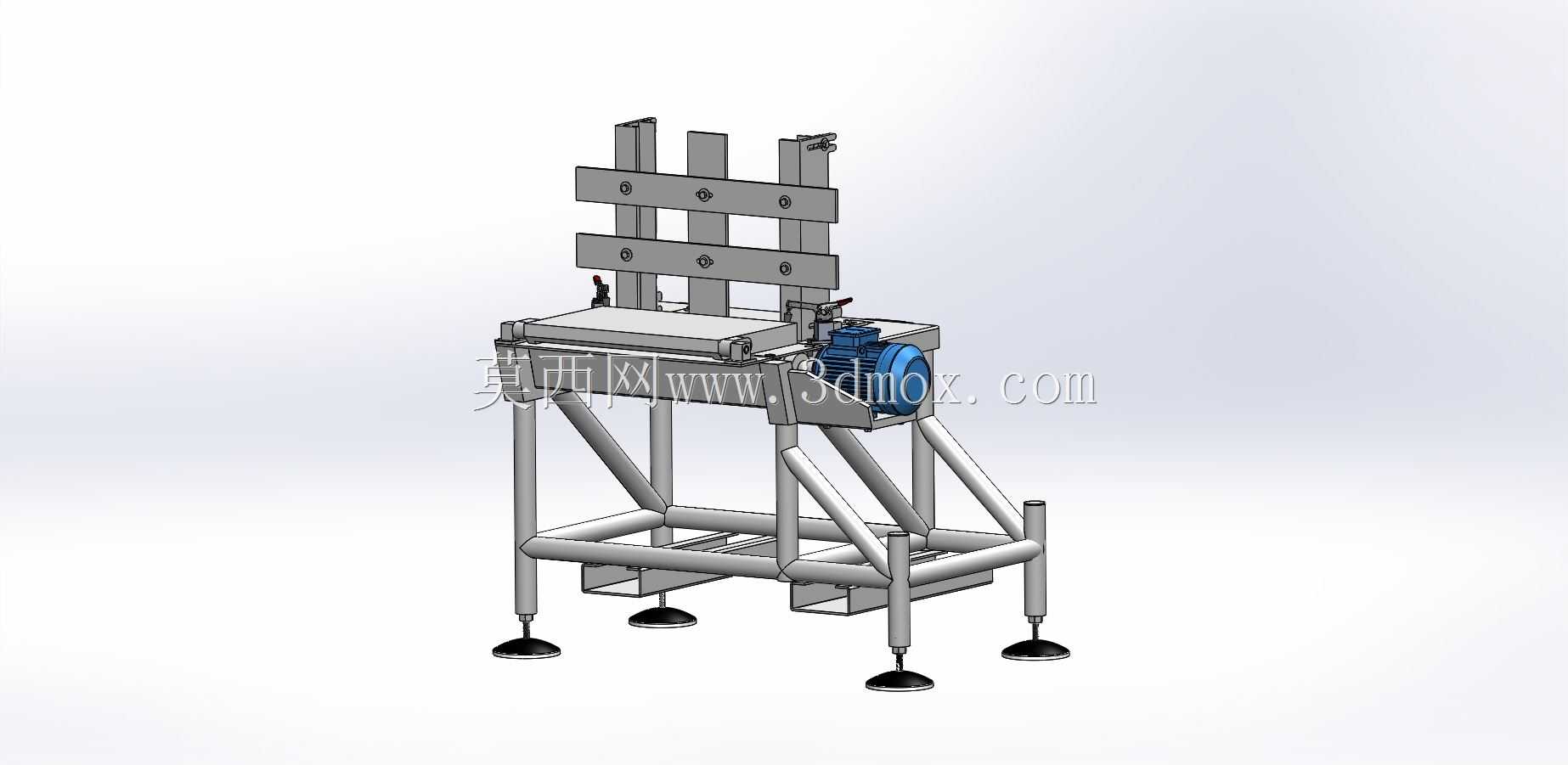

这款设备面向冷冻水产深加工的规模化生产场景，主要应用于鱼棒类冷冻调理食品的连续化加工作业环节，承担冷冻鱼块定宽分切、精准锯割的核心加工工序，适配速冻食品工厂的鱼棒产品量产流水线，可衔接前端冷冻鱼块分板工位与后端裹粉、油炸、速冻包装工序，实现冷冻鱼原料到标准鱼棒半成品的连续化加工流转。设备整体采用落地式框架安装结构，主体支撑框架采用不锈钢型材焊接成型，底部配置可调式支撑脚座，可根据车间地面平整度调节设备水平度，单台设备占地长度约1.8米、宽度约1.2米、高度约1.5米，安装时需预留前端进料、后端出料的操作维护空间，侧边预留电机检修与锯带更换的操作余量，整体安装边界需满足食品生产车间的设备布局卫生要求，框架与物料接触部位全部采用食品级不锈钢材质，适配食品加工场景的清洁消毒要求。设备核心功能依靠双6英寸线性气动活塞驱动实现往复推料动作，待加工冷冻鱼块经前端分板工位处理后送入设备进料工位，气动推料机构将鱼块平稳推送至多组台式锯片工位，通过带锯与圆锯的组合切割结构，完成鱼棒产品的宽度定尺切割，保证切割后的鱼棒尺寸统一，符合冷冻鱼块的国际加工标准。设备进料端配置专用固定压盖，采用耐磨食品级材质制作，可在切割过程中牢固压紧待加工鱼块，避免物料窜动影响切割精度，同时可防止操作人员肢体靠近锯切区域，提升设备操作安全性。设备配置大功率驱动电机为锯切机构提供动力输出，传动部位设置全覆盖式防护装置，避免加工过程中碎屑飞溅，同时满足食品加工设备的卫生防护要求，推料机构的运动路径设置精准导向结构，保证推料过程平稳无偏移，确保每一次切割的尺寸精度一致。设备出料端可直接对接生产线输送机构，切割完成的鱼棒半成品可直接送入下一道加工工序，单台设备每小时可完成约5000份鱼棒产品的切割加工，可匹配中大型速冻食品生产线的加工节拍，设备整体结构设计兼顾加工效率、操作安全与卫生清洁需求，锯片部位采用快拆式安装结构，方便日常更换维护与清洁消毒，框架底部预留充足的清洁空间，可满足食品生产车间的日常清洗要求，适配冷冻水产加工的高湿低温作业环境。
