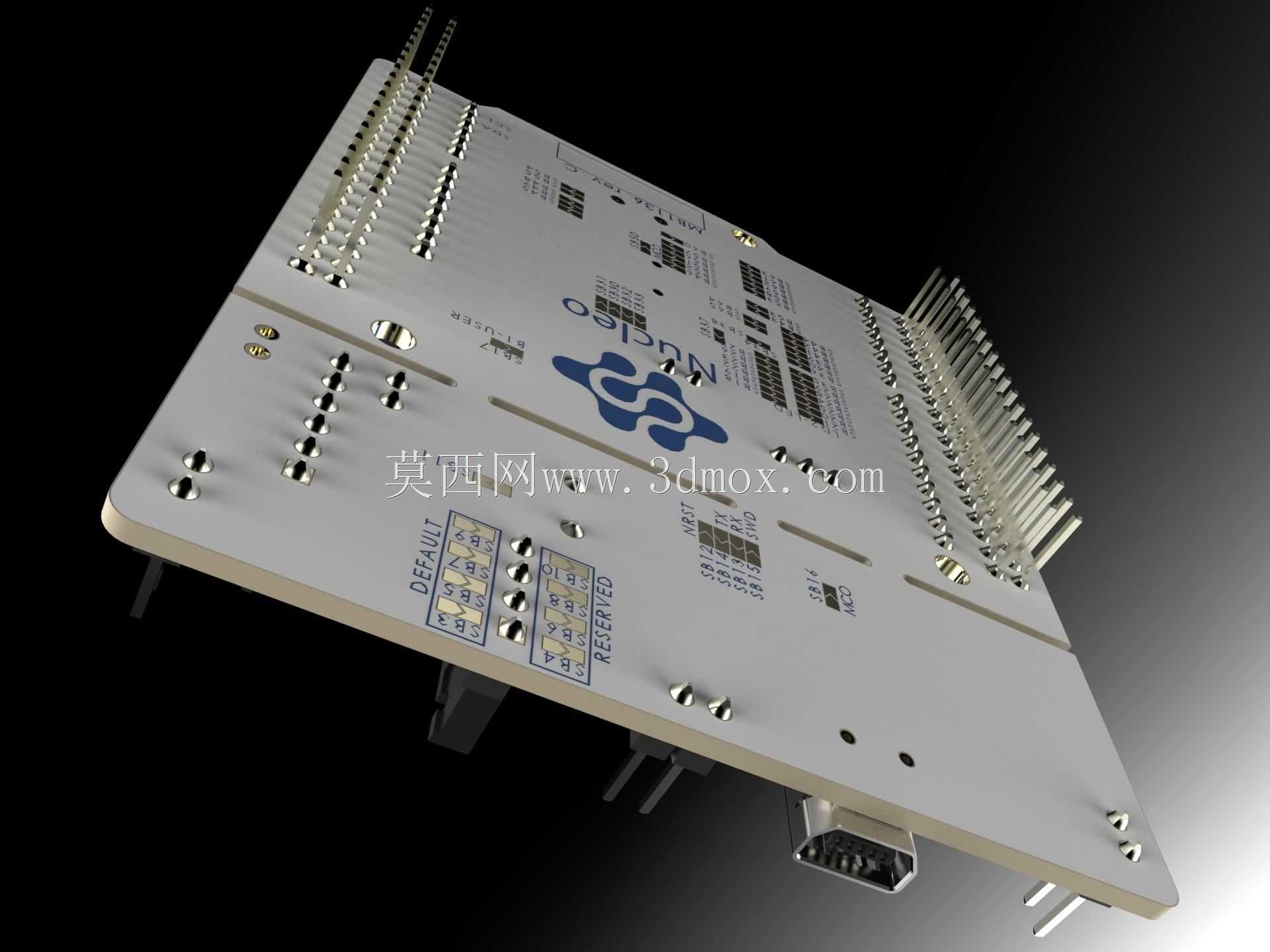

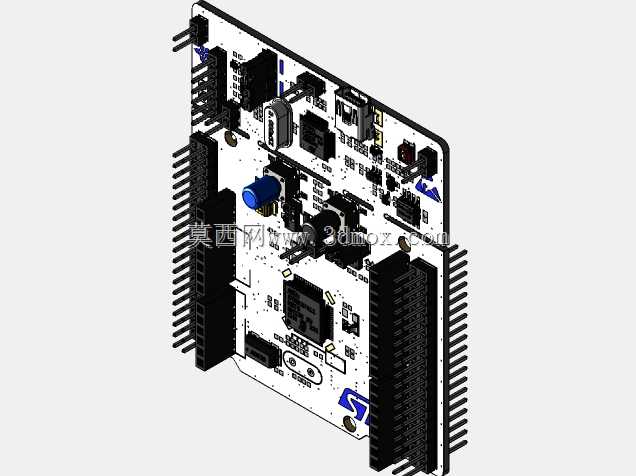

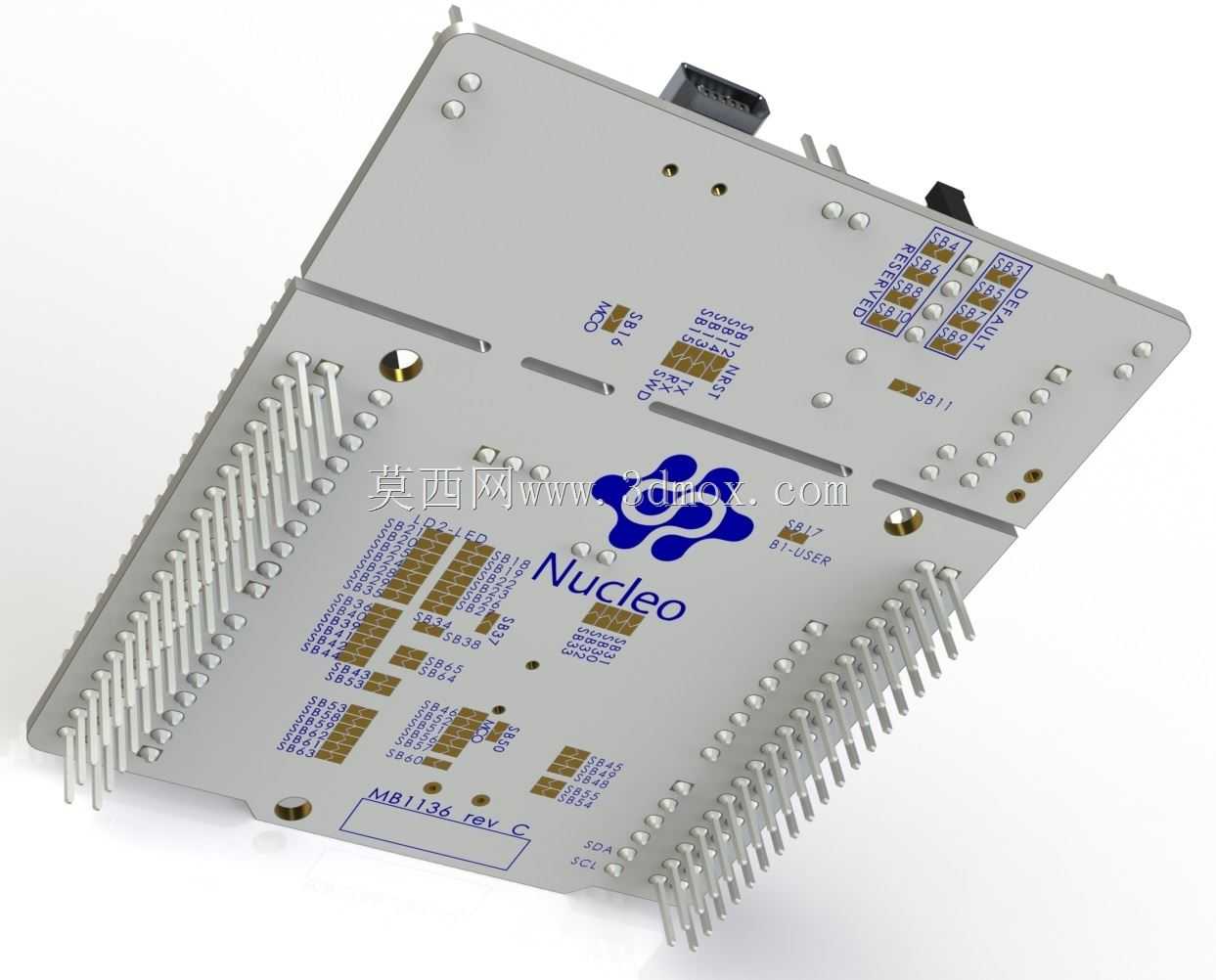

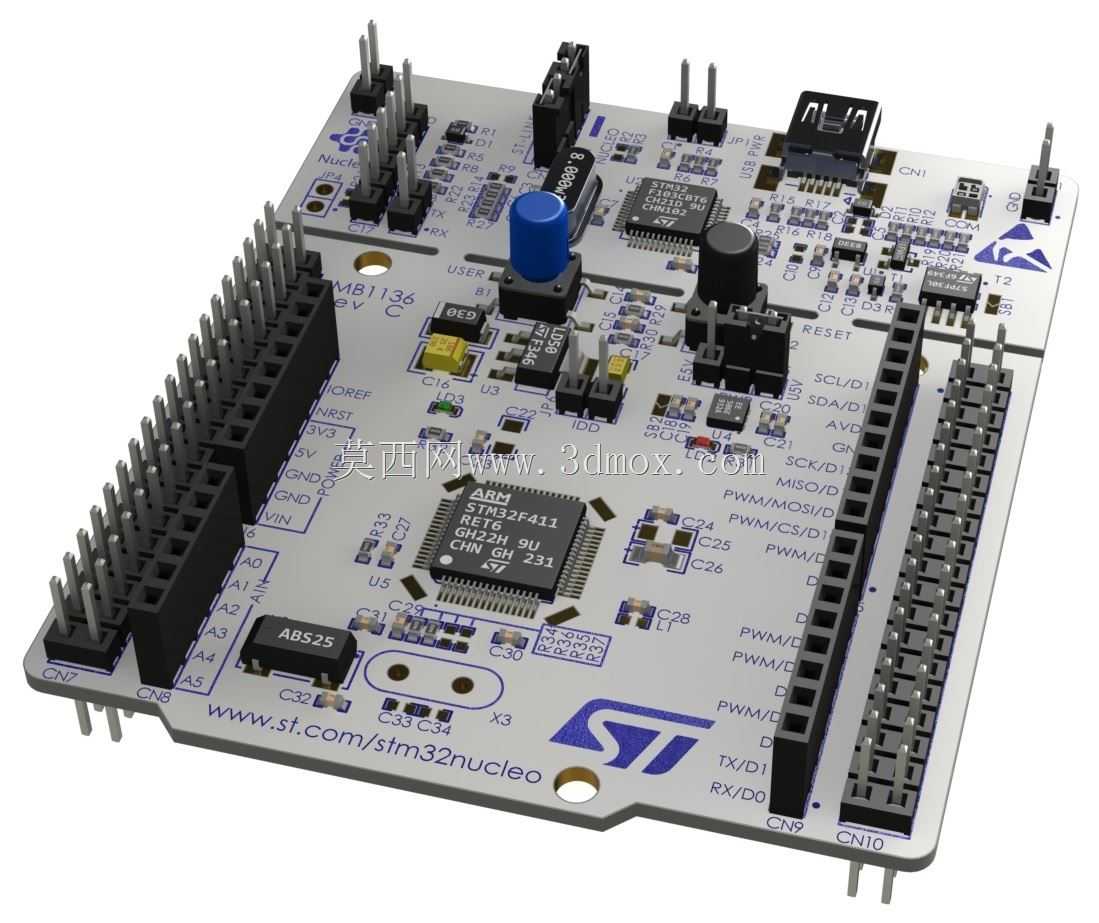

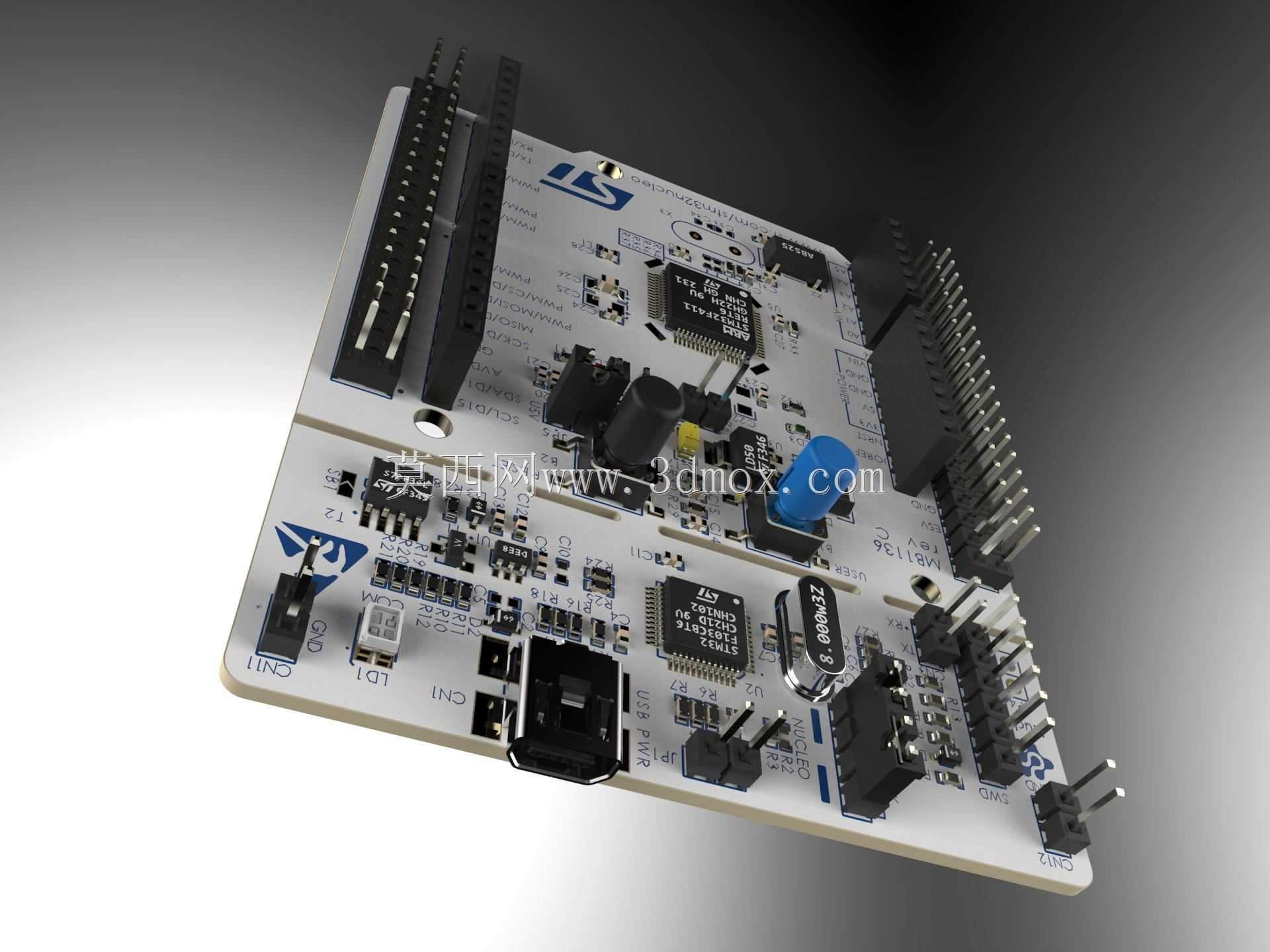

核-F411RE嵌入式开发核心控制板

这款核-F411RE核心控制板，是面向嵌入式开发、工业控制、智能硬件原型验证场景打造的核心载板单元，在工业现场的小型传感节点采集、教学实验平台搭建、消费电子原型开发、小型智能设备主控承载等场景中都能发挥核心作用，能够为外接功能模块提供稳定的主控运算支撑与标准扩展接口。从实际用途来看，它可以作为各类小型智能装置的运算核心，承接外设传感器的数据采集、简单逻辑运算、控制指令输出等功能，既可以用于高校嵌入式课程的教学实验，帮助学习者掌握主控芯片的外设配置、程序烧录与调试方法，也可以在工业小型控制场景中作为专用控制板的核心验证载体，提前完成功能逻辑的验证后再进行量产板的优化设计，大幅缩短产品的前期开发周期。在功能特性上，板载集成了主控芯片最小系统所需的全部外围电路，包含晶振电路、复位电路、电源管理电路、程序下载调试接口，两侧排布标准间距的排针排母扩展接口，能够将主控芯片的全部IO引脚引出，方便使用者外接各类功能模块，不管是连接传感采集模块、通信模块还是驱动执行模块，都可以通过标准排针快速对接，无需额外焊接最小系统电路，大幅降低开发前期的硬件准备工作量。板上还集成了电源指示、运行状态指示元件，能够直观反馈板卡的供电状态与程序运行状态，方便开发过程中的故障排查。从设计思路来看，整体布局遵循嵌入式开发板的通用规范，将高频电路部分集中布置在主控芯片周边，缩短高频信号的走线长度，降低信号干扰风险；电源输入部分设置在板卡边缘，方便外接供电线路接入；扩展接口沿板卡两侧长边对称排布，既符合开发者的接线操作习惯，也能让外接模块的布线更加规整，避免不同方向接线带来的线缆交叉干扰。板卡上预留了固定安装孔位，能够匹配通用开发板的固定支架尺寸，既可以直接放在实验台面上使用，也可以通过螺丝固定在专用外壳或者设备内部的安装位上。从外形尺寸与安装边界来看，板卡采用规整的矩形外形，整体厚度控制在常规PCB板加排针的合理范围内，两侧排针的高度统一，安装时只需要预留出排针对接的插拔空间，以及板卡上方调试接口的操作空间即可，不需要额外预留过大的安装余量，既可以嵌入到小型智能设备的内部腔体中，也可以搭配透明外壳作为独立开发模块使用，安装适配性较强，能够匹配多数原型开发与小型控制场景的安装空间要求。
