大吉岭B级0-4-0蒸汽机车锅炉结构

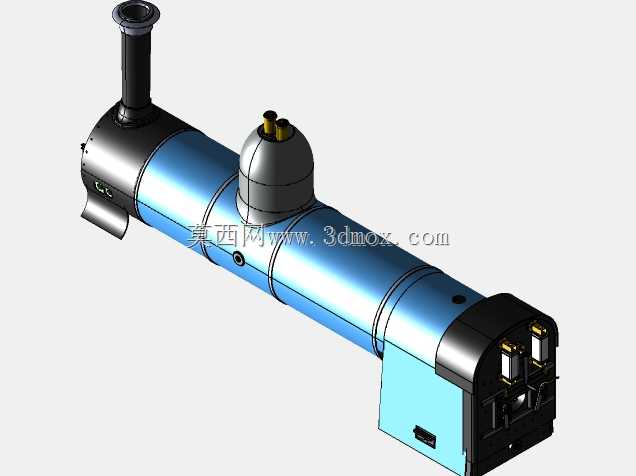

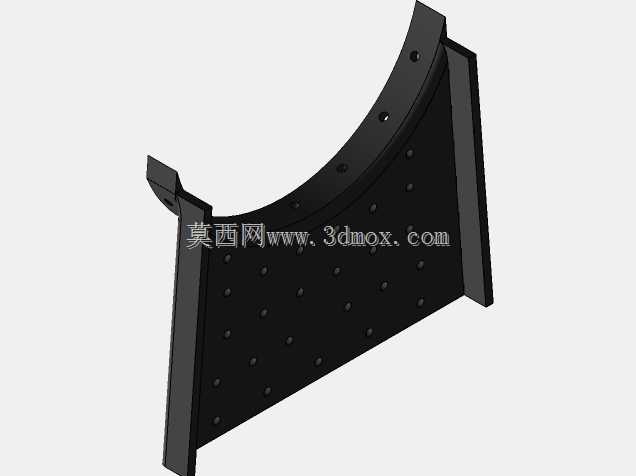

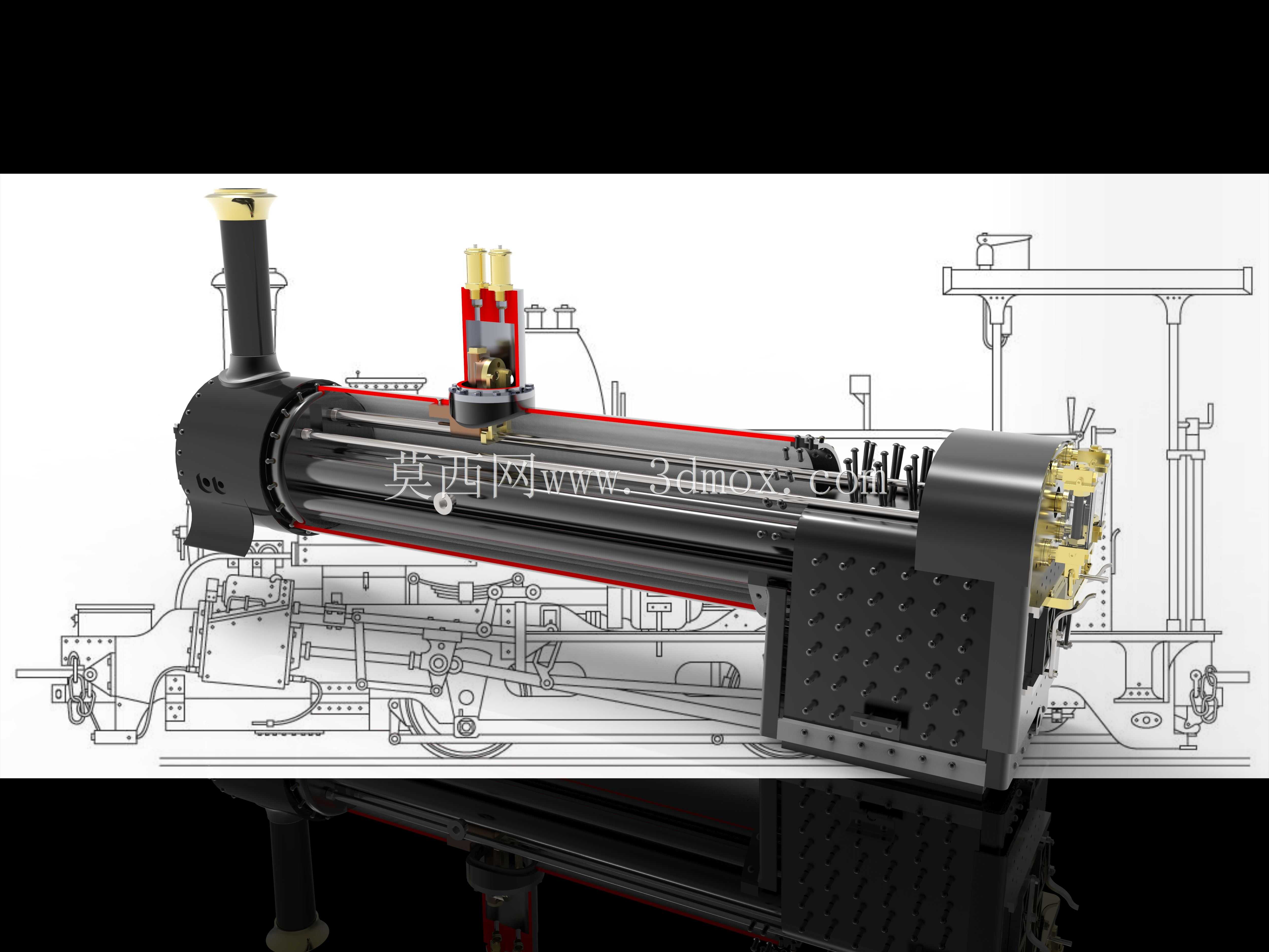

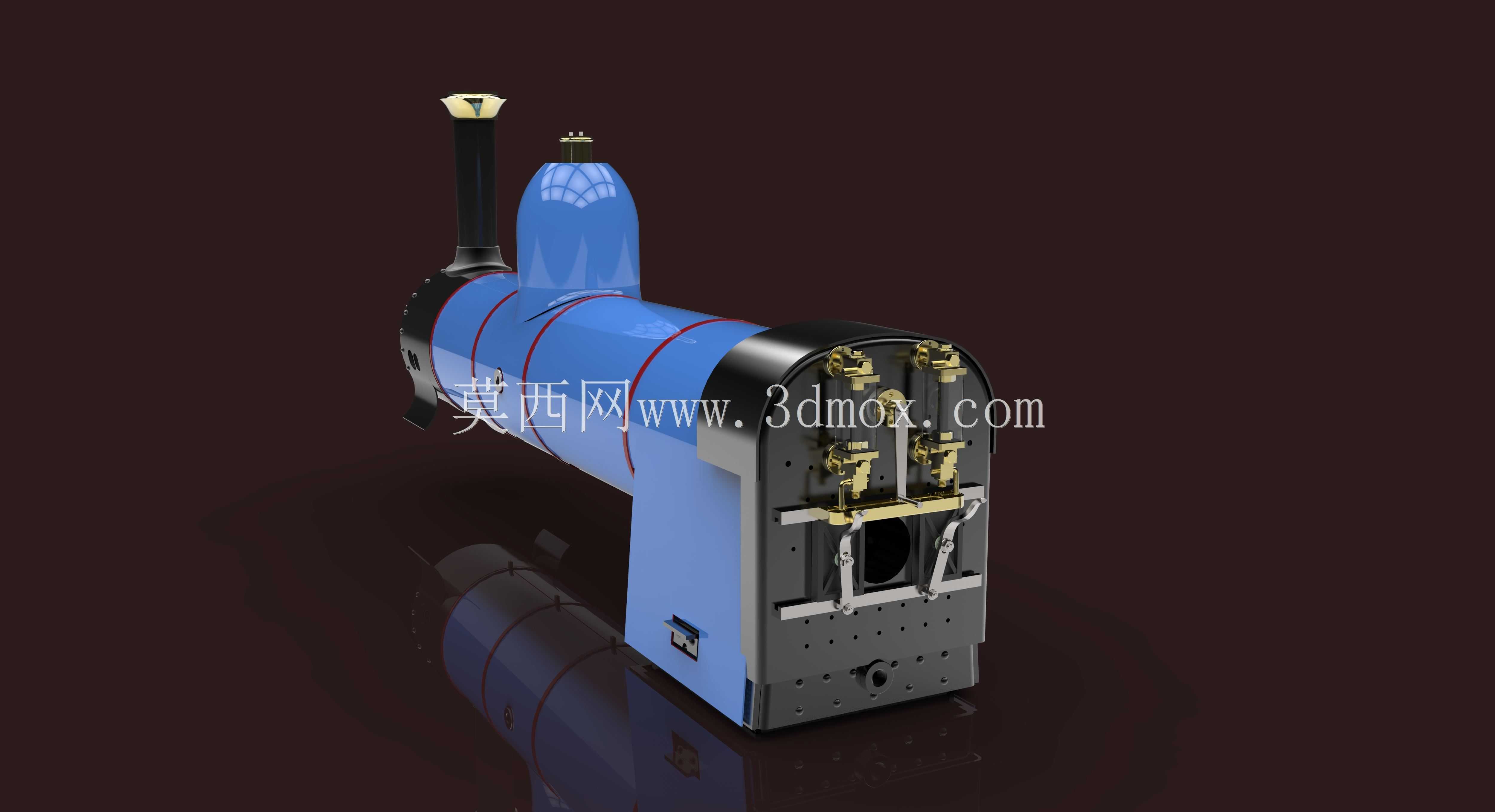

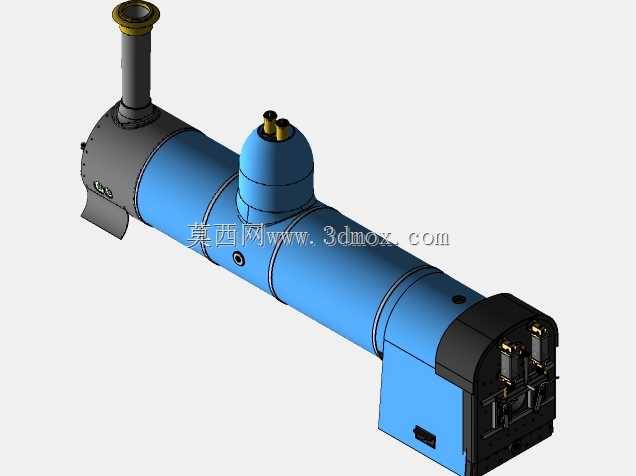

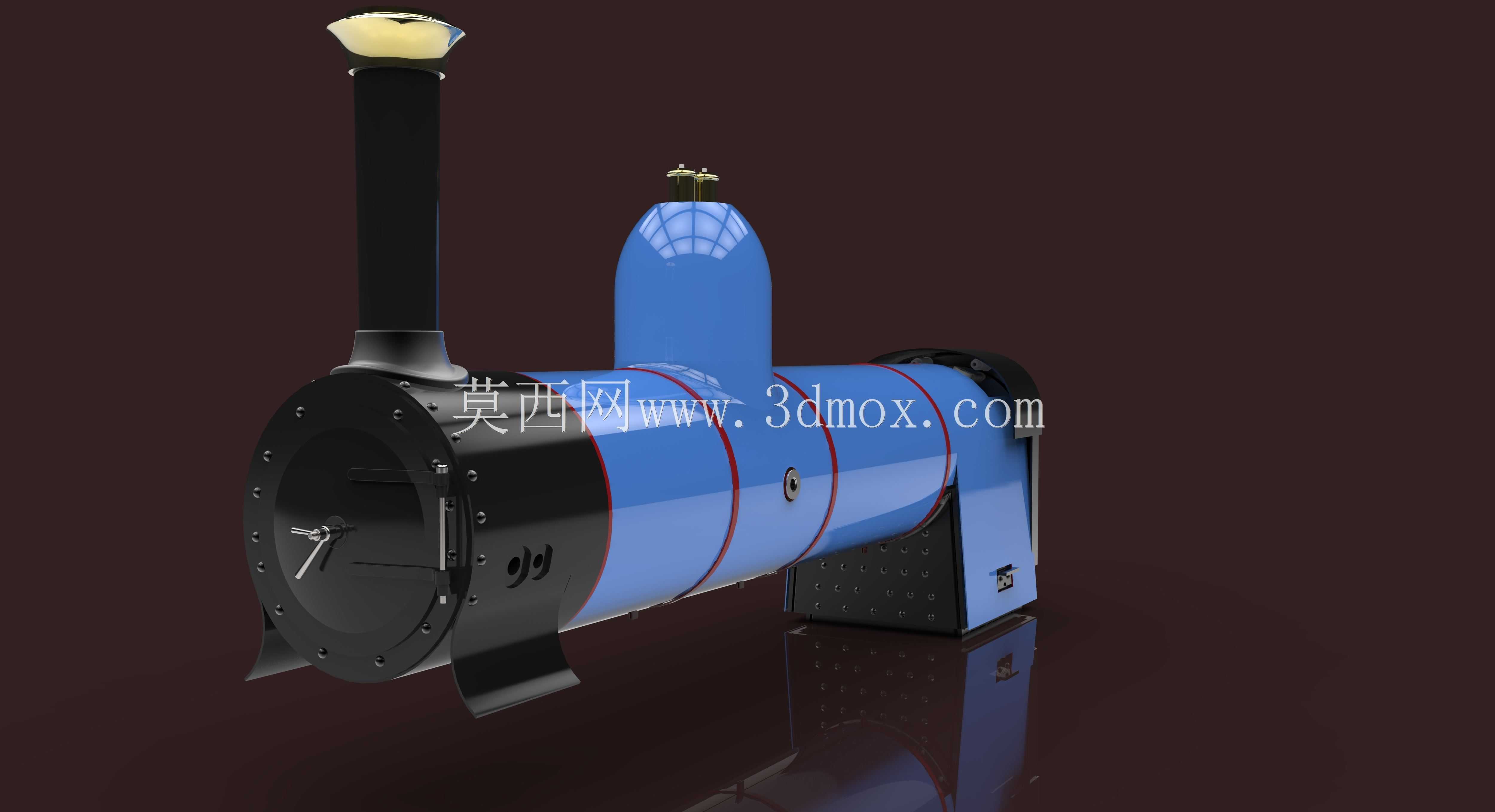

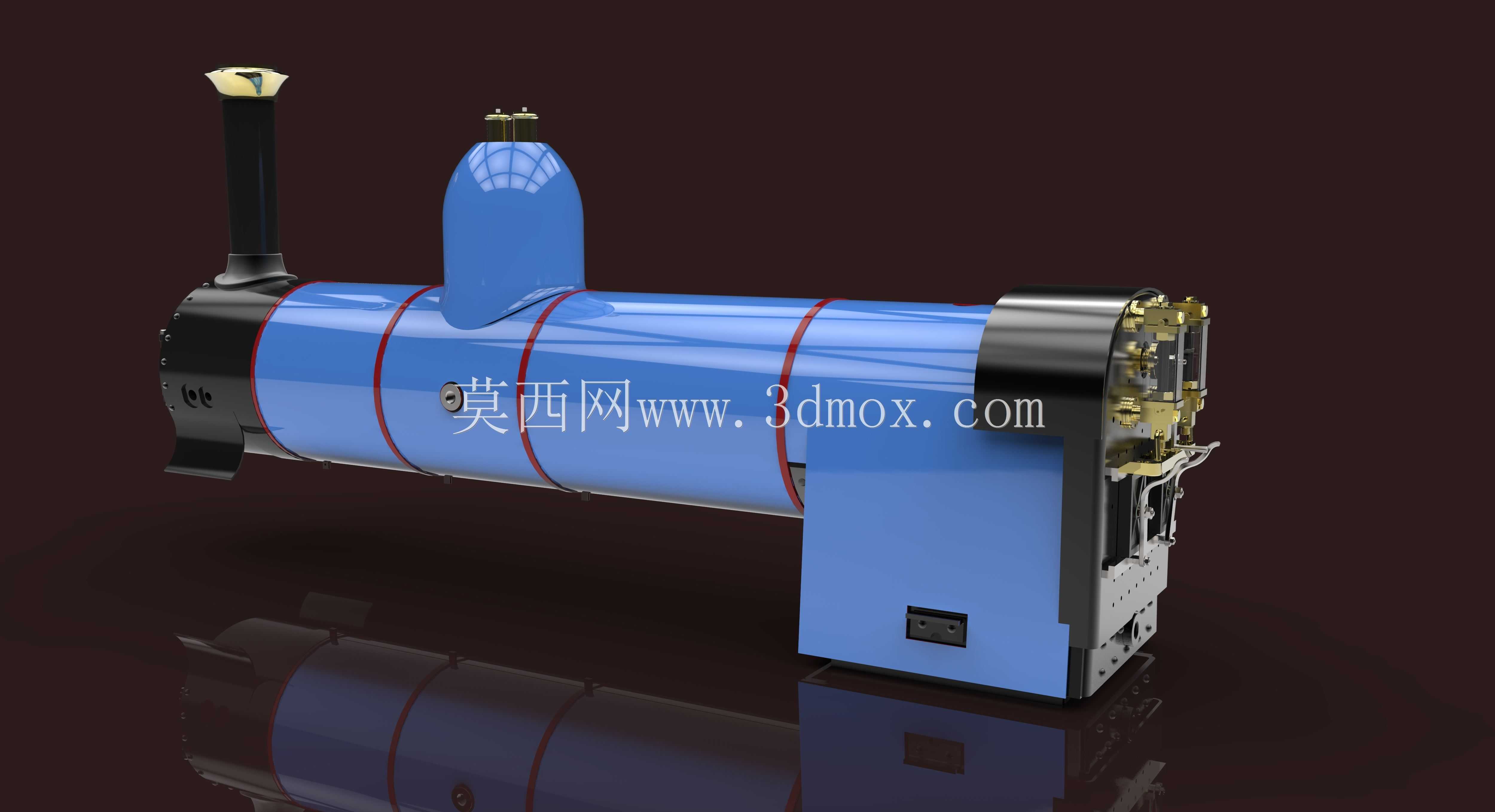

该模型还原的是窄轨铁路蒸汽机车核心动力部件锅炉总成，主要应用于山地窄轨观光铁路、遗产铁路复原、小型工矿运输线路的蒸汽机车动力系统中，作为蒸汽机车的热量转换核心，承担着将燃料化学能转化为蒸汽热能，为机车走行、汽笛、制动系统提供压力蒸汽源的核心作用，是蒸汽机车区别于其他牵引动力的核心标识部件。从功能特性来看，该锅炉采用卧式火管结构布局，前端为烟箱与炉门总成，集成了清灰、烟气导流功能，侧面设置的检修孔可满足日常运维中对火管、水套的检查与清理需求，顶部的汽包结构用于分离饱和蒸汽中的水分，保障输出蒸汽的干度，高耸的烟囱结构配合烟箱内的引射作用，可在机车运行时形成足够的炉膛负压，保障燃料充分燃烧，底部的支撑脚结构直接与机车车架主梁连接，将锅炉整体重量均匀传递至走行部，同时抵消锅炉工作时的热胀冷缩位移量。在设计思路上，该结构充分考虑窄轨机车的安装边界限制，整体采用圆柱卧式布局最大化压缩横向与垂向占用空间，适配窄轨机车有限的车体宽度，炉体外部的环形箍带结构既承担水套的承压加强作用，也可作为外部管线的固定基座，后端的燃烧室与炉体采用一体化焊接结构减少密封泄漏点，烟箱门采用快开锁紧结构，可在运维时快速开启清理烟管积灰，无需拆解大量连接部件。从安装边界来看，该锅炉整体长度适配0-4-0轴式小型机车的车架安装空间，底部支撑脚的安装孔位与车架主梁的安装位完全匹配，烟囱高度符合窄轨线路的限界要求，不会在运行中触碰沿线接触网或隧道壁，侧面的阀件接口位置预留了足够的操作空间，可在不拆解周边部件的情况下完成阀门检修与水位观测，整体结构在满足承压强度要求的前提下尽可能降低自重，适配小型机车的轴重限制，避免对线路造成过大载荷压力，同时各部件的模块化拆分设计也方便后续的部件更换与维护作业，适配遗产铁路运维中配件加工难度大、更换周期长的实际场景。
