双筒旋风除尘分离设备三维设计

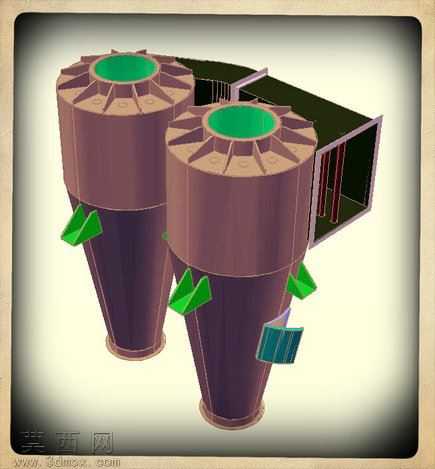

本作品为双筒并联式旋风除尘设备的三维建模成果，建模过程中严格遵循旋风除尘设备的流体力学设计逻辑，先通过二维草图绘制单个旋风筒的轮廓线，精准定位直筒段、锥体段的直径与高度比例，确保含尘气流进入后可形成稳定的外旋流与内旋流结构，再通过旋转凸台命令生成单个旋风筒的基础实体，对顶部的排气芯管、进风口接口、底部排灰口的结构进行精细化建模，其中顶部端盖采用放射状加强筋结构提升结构强度，进风口采用切向导入式设计匹配气流走向，锥体段的倾斜角度经过反复校准，避免粉尘在锥壁堆积造成堵塞。完成单筒建模后，通过装配约束完成双筒的并联布局，两个旋风筒共用中间的进气联箱结构，联箱内部设置导流板将进气均匀分配至两个旋风筒，减少气流偏斜对分离效率的影响，同时对出气段进行汇流设计，将两个旋风筒的排气口接入统一的排气通道，整体布局紧凑合理，可有效提升单位占地面积的处理风量。材质渲染阶段，旋风筒主体采用哑光深棕金属材质模拟碳钢焊接壳体的质感，顶部端盖做同色系稍浅的金属漆面处理，进风口、排灰口的导流部件采用亮绿色工程塑料材质做区分，清晰展示各功能部件的位置与形态，联箱部分采用深灰哑光材质模拟箱体的钢板焊接结构，内部导流板做半透明处理可直观展示内部气流分配结构。建模过程中对各连接法兰、检修口的细节也做了还原，法兰盘上的螺栓孔按照标准件规格均匀排布，检修门采用快开式结构设计，兼顾设备的密封性与后期维护的便捷性，整体模型结构完整，各部件的装配关系清晰，可直接用于设备结构展示、安装布局模拟以及后续的工程图纸导出工作，为旋风除尘设备的选型、方案汇报提供直观的三维可视化参考。
