维修车间带护栏操作平台及楼梯结构

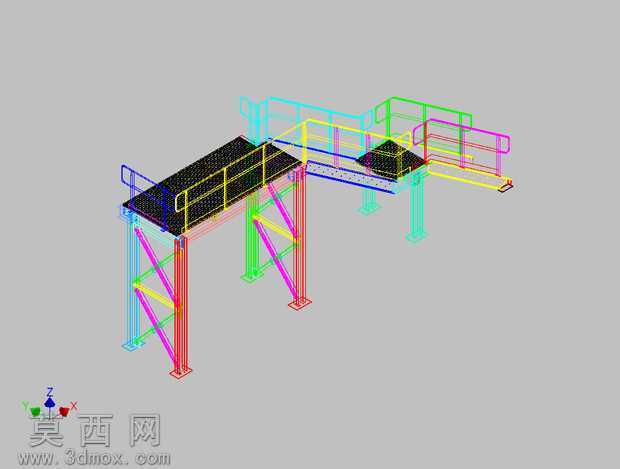

本作品为维修车间配套的操作平台与连通楼梯三维建模成果，建模过程中严格遵循工业检修作业的安全规范与实际使用需求，先通过基准面定位确定整体布局的坐标基准，依次搭建平台支撑立柱、梯段梁架、平台台面、防护栏杆的基础线框结构，再逐步完成各部件的实体特征生成。建模时针对不同部件的受力特性做了结构区分：支撑立柱采用方管型材截面特征，搭配斜向支撑三角筋结构强化整体承重稳定性，梯段踏步做了等距阵列排布，踏步表面预留防滑纹理的特征位，平台台面采用花纹钢板的材质映射逻辑，还原工业场景中防滑耐磨的台面属性。防护栏杆部分按照安全防护高度要求做了分层建模，扶手横杆、中间拦杆、底部踢脚板分别做独立特征构建，不同结构部件在建模时通过不同色彩的线框显示做区分，方便后续结构校验与部件拆分。材质设置上，整体钢结构部件默认赋予金属碳钢材质，可根据实际加工需求调整表面喷涂色彩，平台台面单独赋予防滑花纹钢材质，栏杆部分可根据车间安全标识规范设置黄黑警示等配色。设计思路围绕维修作业的实际场景展开，平台设置两处连通梯段，可满足不同方位的作业人员上下通行需求，平台预留足够的操作站立空间，周边全封闭护栏可有效避免高处作业坠落风险，支撑结构的跨距设置充分考虑车间地面的承重分布，避免对车间地面造成局部过载，整体结构可直接用于车间检修设施的方案展示、加工预制参考，也可作为车间布局规划的配套设施模型导入整体厂区场景中使用，建模过程中所有部件的装配约束完全符合实际钢结构安装逻辑，不存在干涉错位问题，各连接节点的位置预留了螺栓装配的特征位，可直接导出加工图纸用于实际生产制作。
