工业成球盘配套滚子分选设备结构

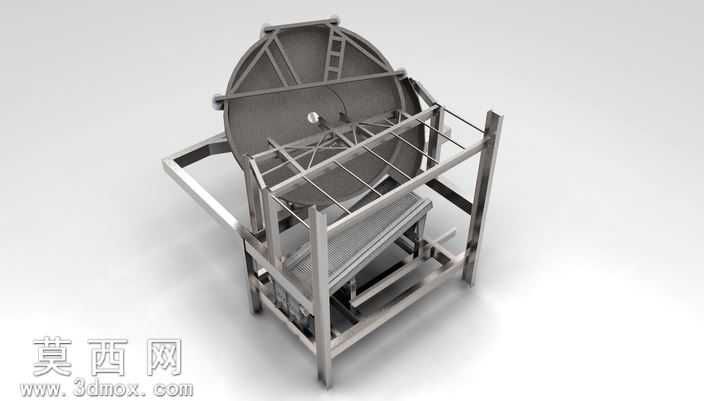

本作品为工业成球盘与滚子分类器的三维结构设计，建模过程中采用参数化特征建模方式，先完成主体支撑机架的搭建：机架采用方管型材拼接的框架式结构，建模时严格遵循型材搭接的工艺逻辑，预留出各部件的安装定位基准，保证机架的承重强度与装配合理性，对型材的交接处做了贴合处理，还原真实焊接装配的结构状态。主体成球圆盘部分，建模时还原了大直径圆盘的轮辐式加强结构，圆盘背部设置多道径向加强筋与环形支撑圈，避免大尺寸薄壁圆盘出现结构变形，圆盘边缘设置挡料边结构，盘面预留滚子滚落的导向轨道，与下方的分选接料结构精准对位。滚子分类机构部分，设计了阶梯式的分选滚道结构，不同间隙的滚道段可对应不同尺寸规格的滚子，实现分级筛选的功能，滚道下方设置接料导槽，将分选后的滚子引导至对应集料位置。渲染阶段采用金属材质为主的材质体系：机架部分赋予哑光不锈钢材质，调整粗糙度参数还原工业型材的磨砂金属质感，圆盘盘面采用略带磨损质感的碳钢材质，添加细微的划痕与氧化纹理提升真实感，接料导槽部分采用亮面冷轧钢材质，与机架材质形成视觉区分。场景布光采用三点布光逻辑，主光源从斜上方投射，打出设备的主体轮廓与结构阴影，辅助光源补全机架底部与圆盘背部的暗部细节，避免结构死角过黑丢失细节，顶光添加柔和的环境遮蔽效果，让金属材质的反光更自然真实。设计过程中重点考量设备的作业逻辑：成球盘完成物料成球作业后，带料滚子随圆盘转动滚落至分选机构，通过滚道的间隙差实现合格滚子与残次件、不同规格件的自动分离，整体结构紧凑，机架的操作平台预留了人员操作与设备维护的空间，侧面的爬梯结构可直达圆盘顶部，方便设备的日常检修与盘面清理，各传动部位预留了安装位，可适配对应的驱动组件完成整机的动力装配，整体结构完全贴合工业现场的实际使用需求，各部件的装配间隙、安装孔位都做了精准的定位设计，可直接用于后续的工程出图与生产参考。
