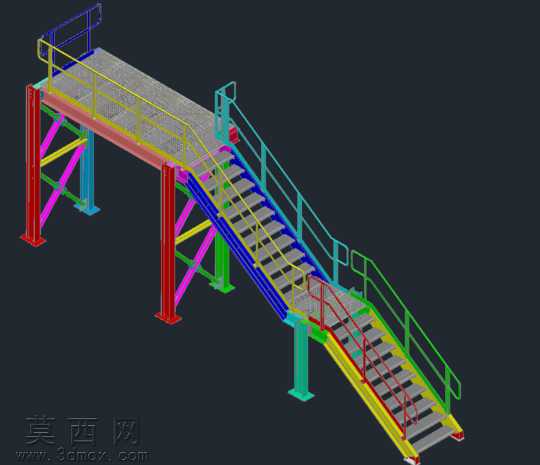

维修车间带护栏操作平台及斜梯设计

本作品为维修车间配套的钢结构操作平台及斜梯三维建模成果，建模过程中严格遵循工业梯台设计的安全规范与车间实际使用需求，对整体结构进行了精细化还原。建模阶段采用参数化建模逻辑，先完成整体尺寸框架的搭建，依据维修作业的操作高度需求确定平台标高，再依次拆分平台支撑立柱、平台台面、梯段结构、护栏系统等独立模块逐一构建，确保各部件的装配关系完全符合实际安装逻辑，所有连接节点的位置、尺寸都经过校准，可直接用于后续的结构校核与加工参考。材质渲染方面，针对不同部件的功能属性匹配了对应材质：支撑立柱采用红色防锈漆金属材质，清晰标识承重结构位置；梯段主斜梁采用蓝色涂装，区分梯段主体结构；各级踏步采用灰色防滑金属材质，还原实际梯步的防滑耐磨属性；护栏系统根据防护位置不同，分别采用黄色、绿色、青色的安全防护漆材质，既符合工业现场的安全色标识规范，也让整体模型的结构层次清晰可辨，平台台面采用带防滑纹理的金属钢板材质，还原车间操作平台的防滑作业面特征。结构设计上，平台采用多根H型钢立柱作为竖向承重构件，立柱之间设置多道彩色斜向支撑，形成稳定的三角承重结构，有效提升平台整体的抗侧移能力与承重稳定性，可满足维修作业时设备、人员的承重需求；斜梯采用双斜梁承重结构，踏步等间距排布，梯段两侧设置连续的安全护栏，护栏包含扶手、中间横杆与底部踢脚板，完全满足高空作业的防护要求，平台临边位置同样设置通长护栏，在梯段与平台衔接处做了护栏过渡处理，消除防护盲区；梯段底部设置落地支撑柱，将梯段荷载直接传导至地面，降低平台侧边的承重压力，整体结构受力路径清晰，冗余防护设计到位，适配维修车间频繁的人员上下、设备临时放置的使用场景。设计过程中充分考虑车间维修作业的实际使用痛点，平台预留了足够的操作空间，可供维修人员在平台上完成设备检修、部件拆装等作业，斜梯的踏步高度、宽度按照人体工程学参数设置，降低人员上下的疲劳感，护栏的高度、横杆间距符合安全作业标准，避免人员坠落风险，所有钢结构部件的连接方式均采用常规焊接、螺栓连接工艺，降低现场加工安装的难度，整体模型结构完整，细节丰富，可直接用于车间改造方案展示、钢结构加工下料参考、作业安全培训演示等场景。
