带附属箱体结构的浓缩水循环设备

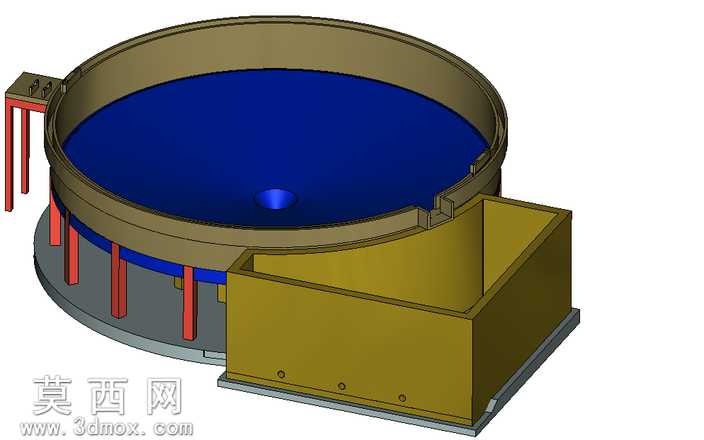

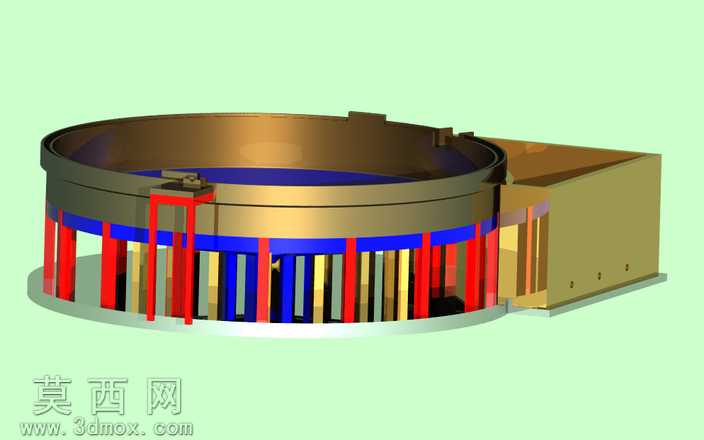

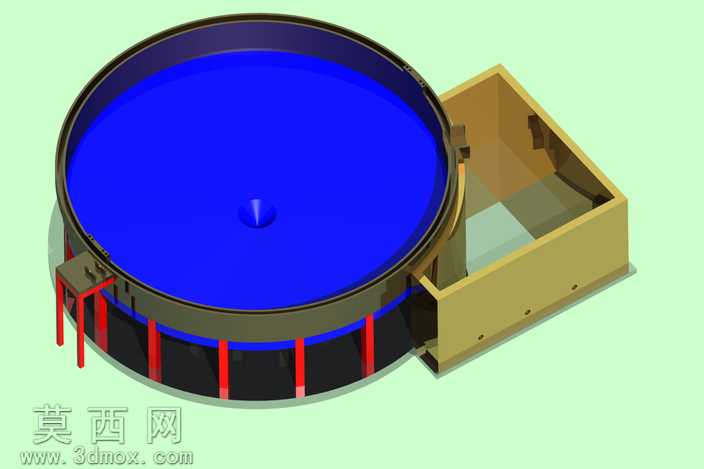

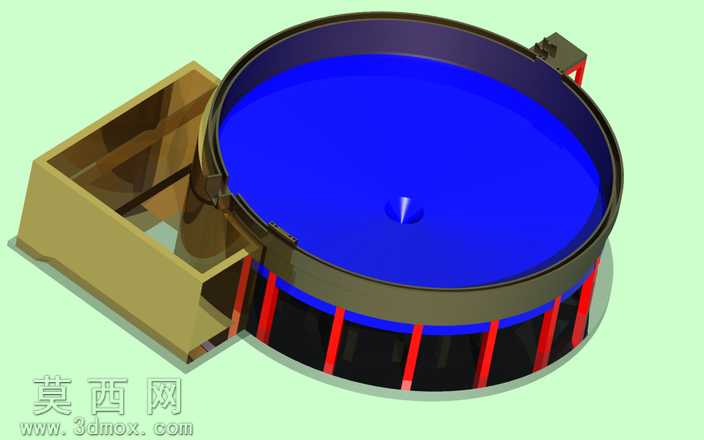

本作品为浓缩水循环设备三维建模成果，采用三维机械设计软件完成全参数化建模，整体结构包含圆形主槽体、侧边附属箱体、底部支撑立柱三大核心部分，建模过程严格遵循工业设备设计的尺寸规范，各部件装配关系清晰无干涉。渲染阶段采用明快的浅绿背景突出设备主体，主槽体内腔赋予高饱和度蓝色水体材质，直观呈现储水功能属性；槽体外壁采用深灰金属材质搭配红色支撑立柱，色彩区分明确便于识别结构分区；侧边附属箱体采用浅黄工程材质，半开放的腔体结构清晰展示内部流道衔接设计，整体渲染效果层次分明，各部件材质质感贴合实际工业设备的材料特性。结构设计上，圆形主槽体采用大直径敞口设计，底部设置均匀分布的红色支撑立柱，保证大容积槽体的承重稳定性，槽体与侧边箱体通过衔接端口连通，实现水体的循环导流功能，箱体内部预留的腔体空间可适配过滤、导流组件的安装，满足浓缩水循环的工艺需求。设计思路围绕浓缩工序的水循环使用需求展开，优先保障主体储水结构的容积合理性，同时兼顾附属功能模块的集成性，将循环衔接结构与主槽体一体化建模，避免后期装配的匹配误差；建模过程中对槽体边缘的密封衔接位、支撑立柱的安装位、箱体的连接法兰位都做了细节还原，可直接用于后续的工程出图、结构仿真以及生产加工参考，整体模型结构完整，细节到位，能够直观展现该类浓缩水循环设备的构造特点与功能逻辑。
