可动式铰链配套扭转弹簧结构设计

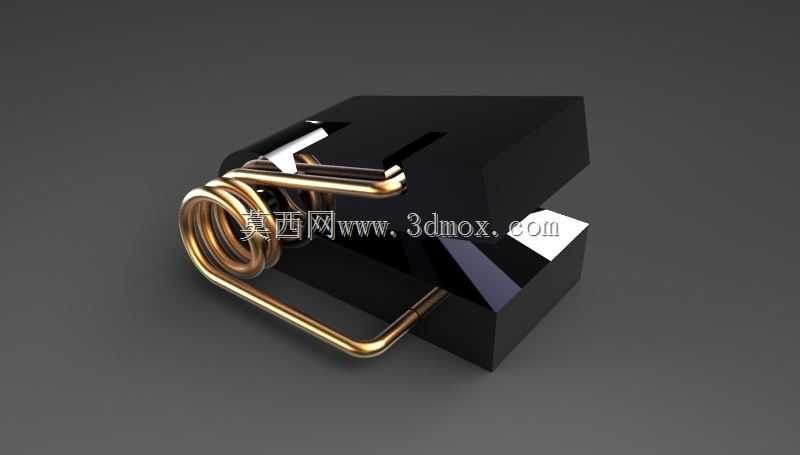

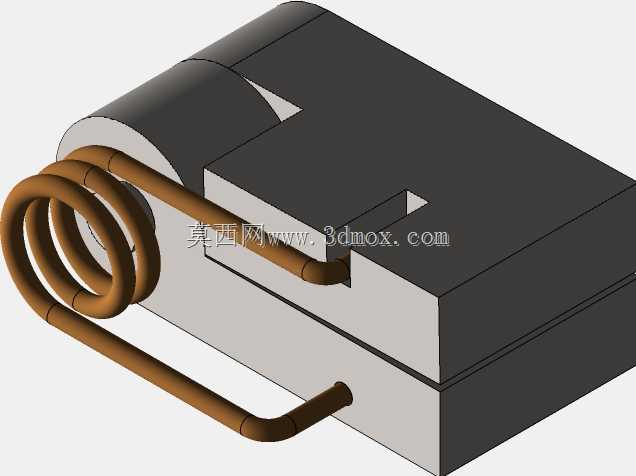

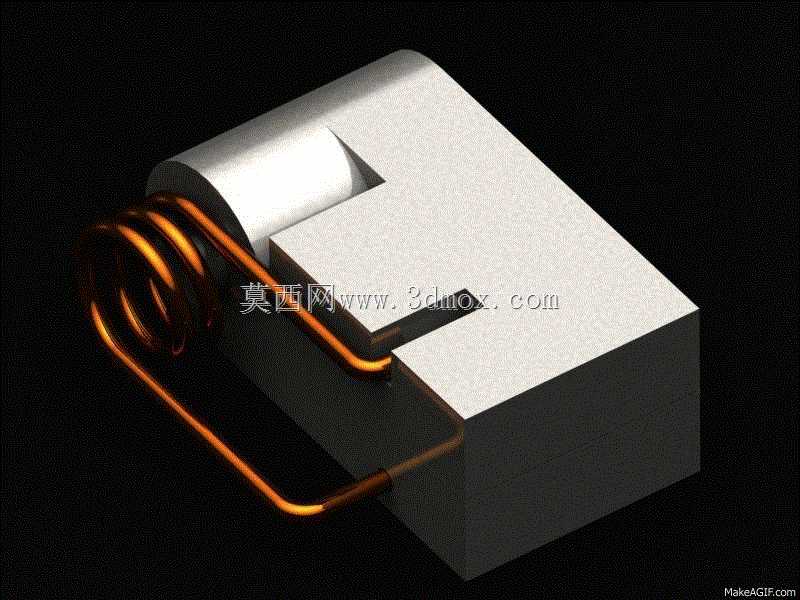

该结构主要面向需要实现铰接复位、活动端自动回位的机械装配场景，常见于小型翻盖设备、工业柜门铰接组件、精密仪器开合机构、消费电子翻盖结构等领域，核心作用是在铰链完成转动动作后，依靠弹簧的扭转弹力带动活动端回到初始位置，同时在开合过程中提供稳定的阻尼支撑，避免活动部件出现无约束的自由晃动或撞击。这套结构的核心功能特性在于将扭转弹簧与铰链基座做了集成化的适配设计，弹簧的两个伸出端分别卡接在固定基座与活动铰接件的对应卡槽内，当铰接件绕转轴转动时，弹簧的螺旋段会产生对应的扭转形变，储存弹性势能，当外力撤除后，弹性势能释放即可带动铰接件复位，区别于普通外置弹簧的铰链结构，该设计将弹簧的安装位置做了内嵌式规划，避免弹簧外露带来的卡滞、剐蹭风险，同时能保证弹力作用方向与铰链转动轴线完全同轴，不会出现侧向分力导致的转动卡涩。在设计思路上，首先确定了铰链的转动角度范围，匹配弹簧的极限扭转角，避免弹簧形变超出弹性极限出现永久失效，弹簧的线径、螺旋中径、有效圈数都经过受力核算，保证在常用转动角度下能提供合适的复位力矩，既不会因为弹力过大导致开合费力，也不会因为弹力过小出现复位不到位的问题。基座部分采用方块式的安装基准面，预留了对应的安装孔位边界，整体安装轮廓紧凑，弹簧的螺旋段完全贴合铰接转轴的圆柱面，两个伸出支脚做了折弯适配，刚好嵌入基座与活动件的预留槽内，不需要额外的固定件即可完成弹簧的定位，装配时只需要将铰接轴穿入弹簧内圈与基座的轴孔，再卡接好弹簧支脚即可完成组装，整体装配流程简单，后期维护更换弹簧也不需要拆解整个铰链结构。在安装边界上，固定基座的底面为平整安装面，可直接通过螺栓固定在设备的机架上，活动铰接端的顶面也预留了对应安装位，可直接连接需要开合的门板、盖板等部件，整体转动过程中弹簧不会超出基座的外轮廓边界，不会和周边的其他设备构件产生运动干涉，能适配安装空间紧凑的小型设备内部场景，同时弹簧的受力方向经过优化，长期往复转动过程中弹簧支脚不会从卡槽内脱出，能保证长期使用的结构稳定性。
