六针可堆叠PCB直插式连接插座设计

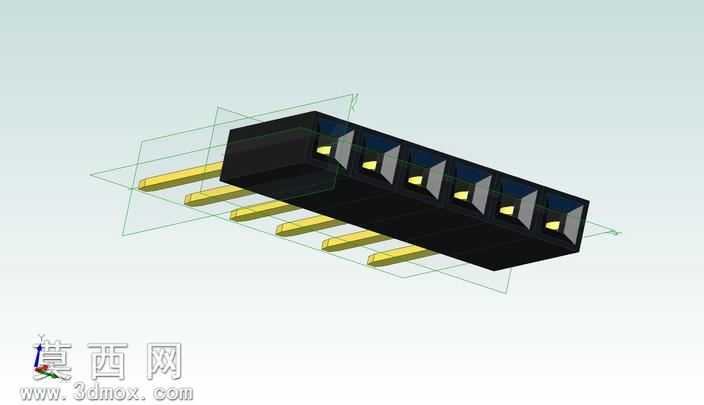

本模型为六针可堆叠PCB直插插座，建模过程以实际电子接插件的工业尺寸为基准，首先在三维建模环境中绘制绝缘基座的截面轮廓，通过拉伸命令生成黑色绝缘主体的基础实体，基座采用长方体规整结构，侧面均匀排布六个针位导向槽，每个槽位内部预留接触弹片的安装空间，槽位间距严格遵循6x18.5mm的尺寸规范，保证针脚对位精度。建模时对基座的边缘做微小倒角处理，还原实际注塑件的工艺特征，避免尖锐棱角的不合理结构。插针部分采用黄铜材质参数设置，绘制圆柱形针体后调整伸出长度，针体一端为PCB焊接端，保持平直圆柱形态，另一端为插接接触端，与基座槽位精准对齐，所有插针呈等距平行排布，保证与对应排针插接时的同轴度。模型渲染阶段为绝缘基座赋予哑光黑色塑料材质，调整材质粗糙度模拟PA66注塑件的表面质感，为插针赋予抛光黄铜金属材质，添加轻微的环境反射效果还原金属接插件的光泽特性，同时在建模环境中添加半透明参考平面，清晰展示插针与基座的装配位置关系，直观呈现内部的对位结构。设计思路围绕Arduino扩展板的堆叠使用需求展开，重点优化插座的堆叠适配性，保证多个该款插座叠加使用时不会出现结构干涉，针位的排布间距经过反复校验，既满足PCB板上的焊接布局要求，也保证多板堆叠时的信号传输稳定性，基座的高度尺寸经过合理设定，在保证插接强度的同时控制整体占用高度，适配紧凑型电路的安装空间。模型的每个结构细节都对应实际生产中的工艺要求，绝缘基座的壁厚均匀，避免注塑过程中出现缩痕缺陷，插针与基座的配合位置设置合理的过盈量，模拟实际生产中插针压入基座的装配关系，整体结构无冗余特征，完整还原可堆叠PCB插座的真实形态与装配逻辑，可用于电路结构验证、接插件选型参考以及PCB布局的干涉检查。
