窑料六级旋风预热器工业设备结构

该六级旋风预热器是新型干法水泥生产、冶金煅烧、非金属矿热加工生产线中的核心热工前置设备，主要布置在回转窑窑尾与原料进料段之间，承担生料预热、部分碳酸盐分解、高温烟气余热回收的核心功能，是整条煅烧生产线实现节能降耗、提升热效率的关键单元。在实际生产场景中，经均化、烘干后的粉状窑料从顶部进料口送入预热器系统，与来自回转窑的高温逆流烟气充分接触，在六级旋风筒的逐级分离、输送过程中完成热交换，将入窑生料温度提升至接近分解临界点，大幅降低回转窑内的煅烧热负荷，同时减少高温烟气直接排放带来的热能损耗，相比传统五级预热系统热回收效率可提升8%以上，有效降低整条生产线的单位产品能耗。

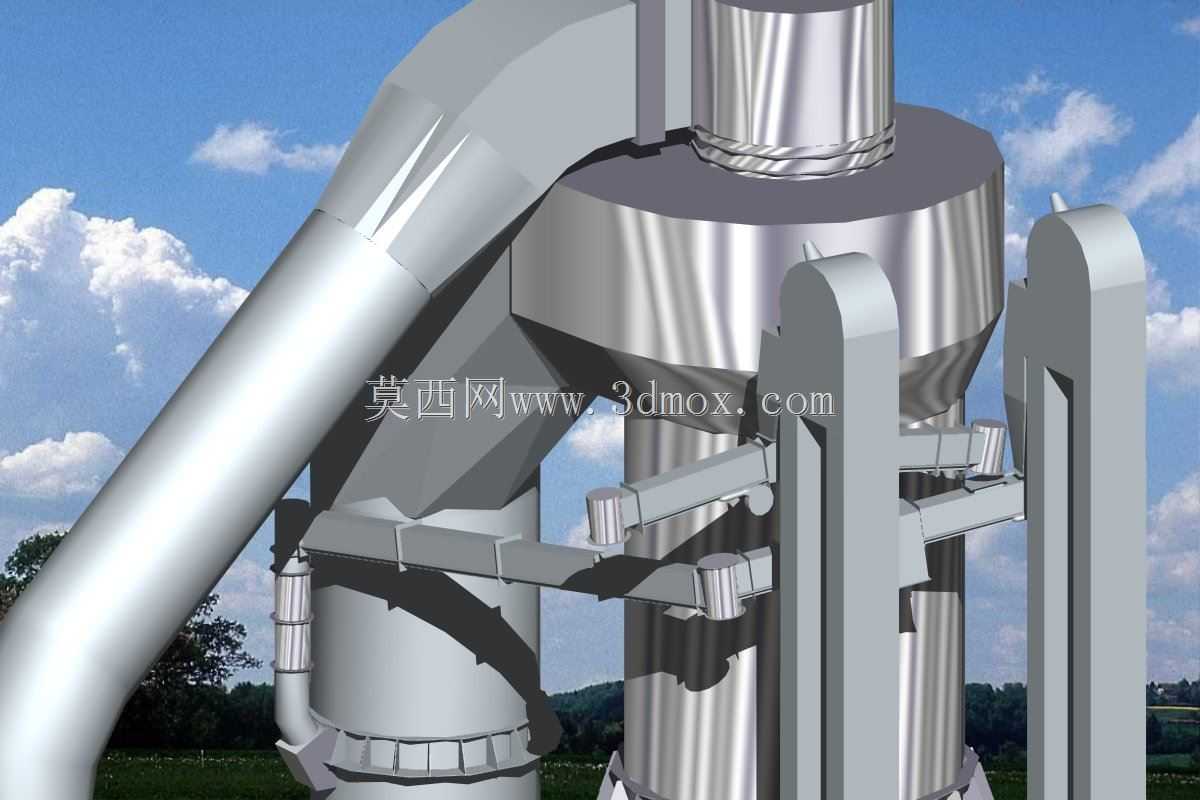

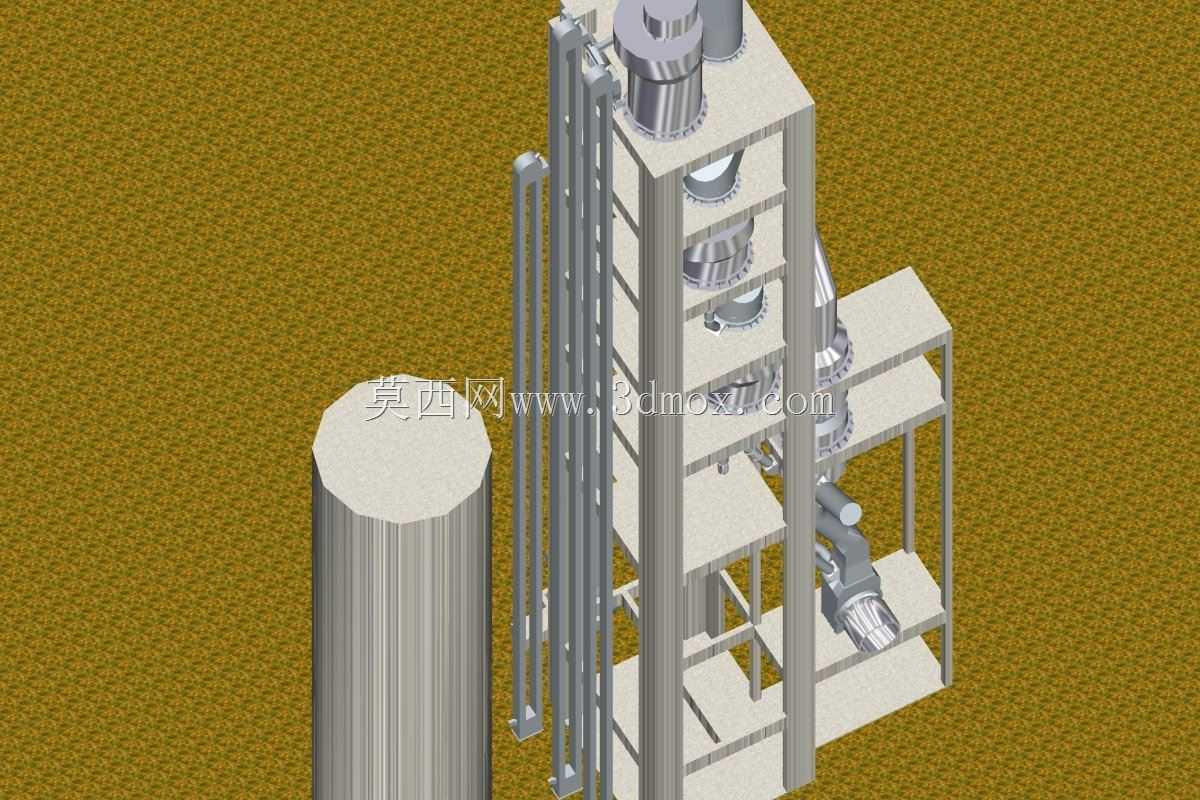

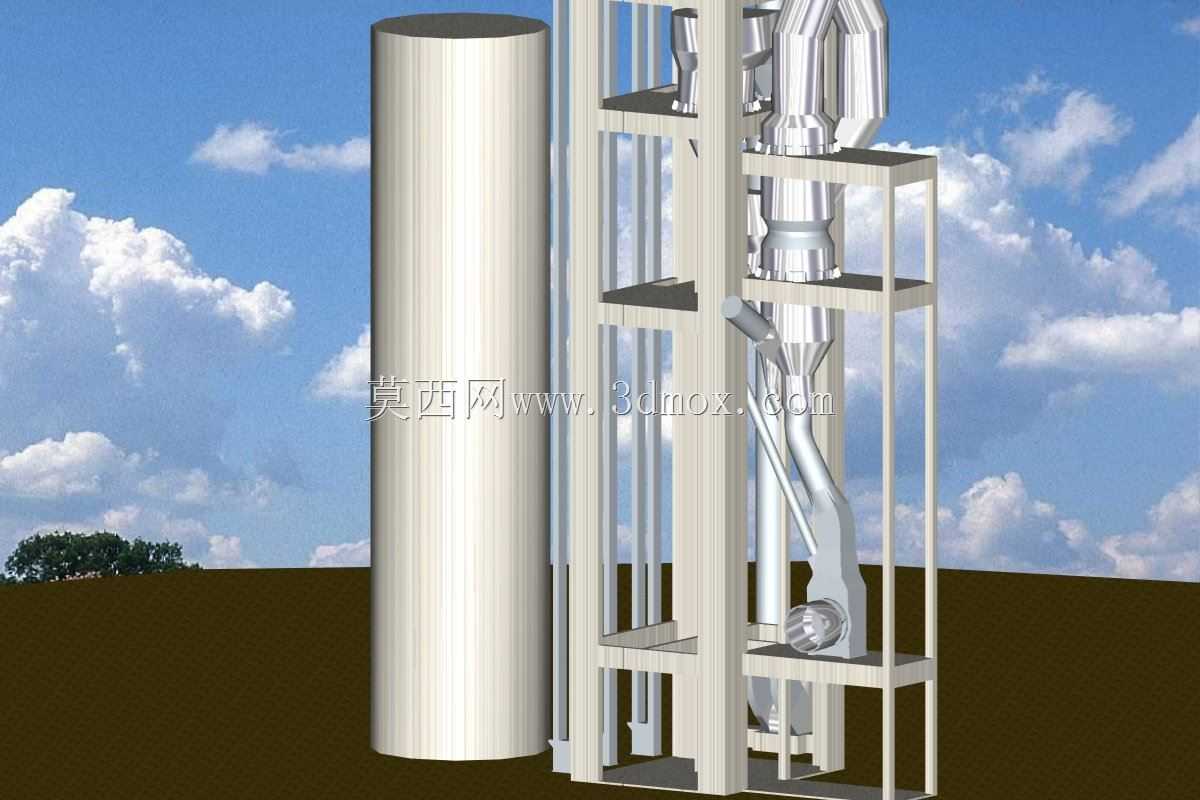

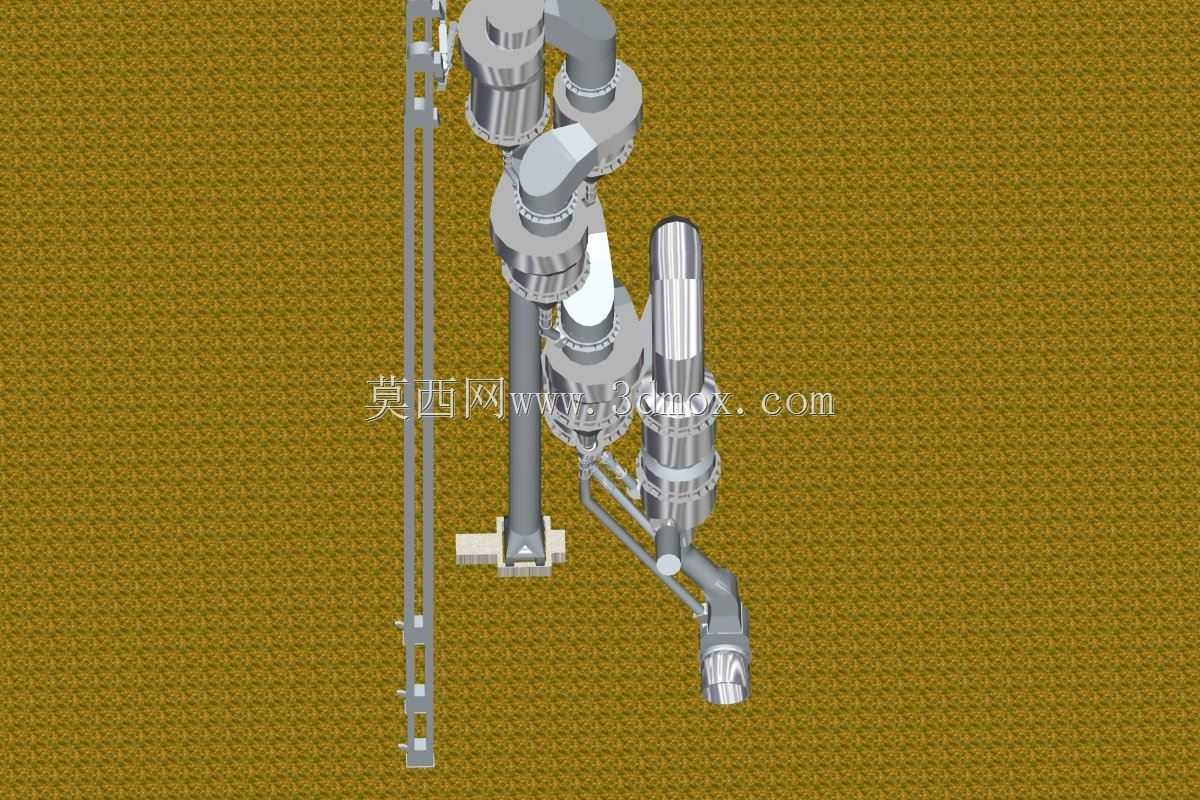

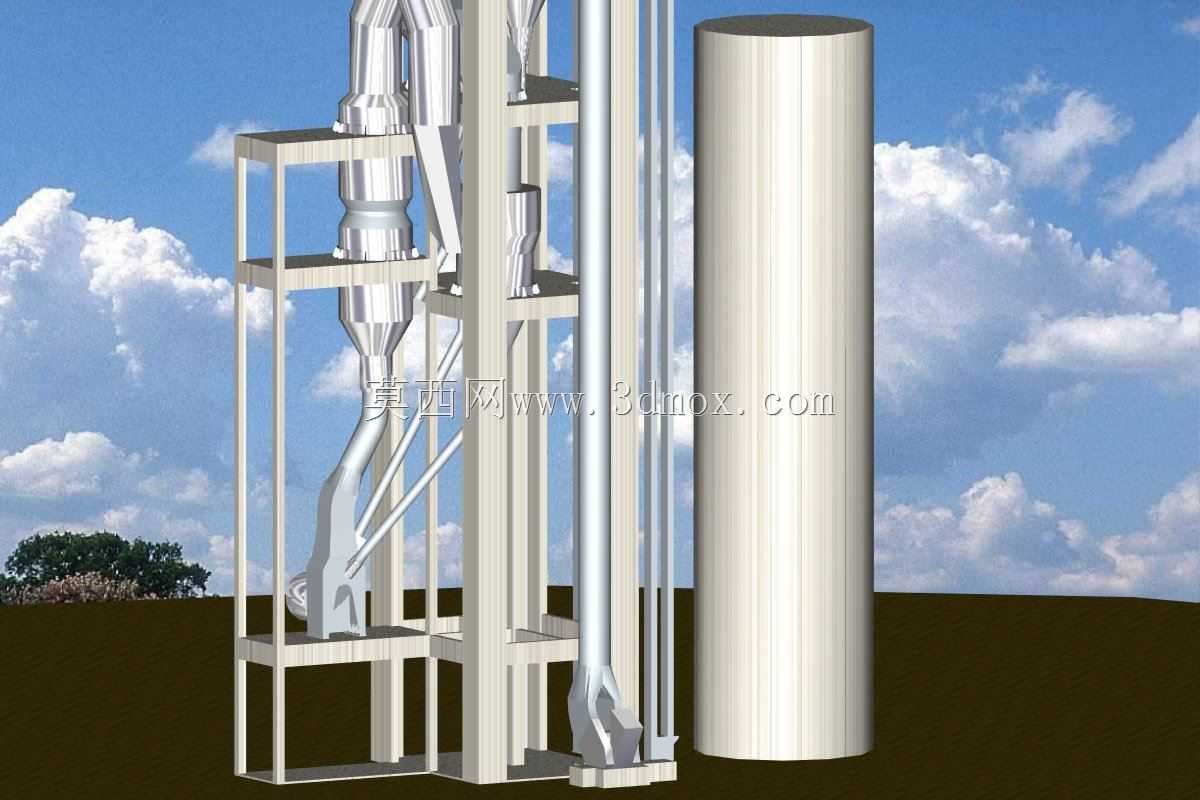

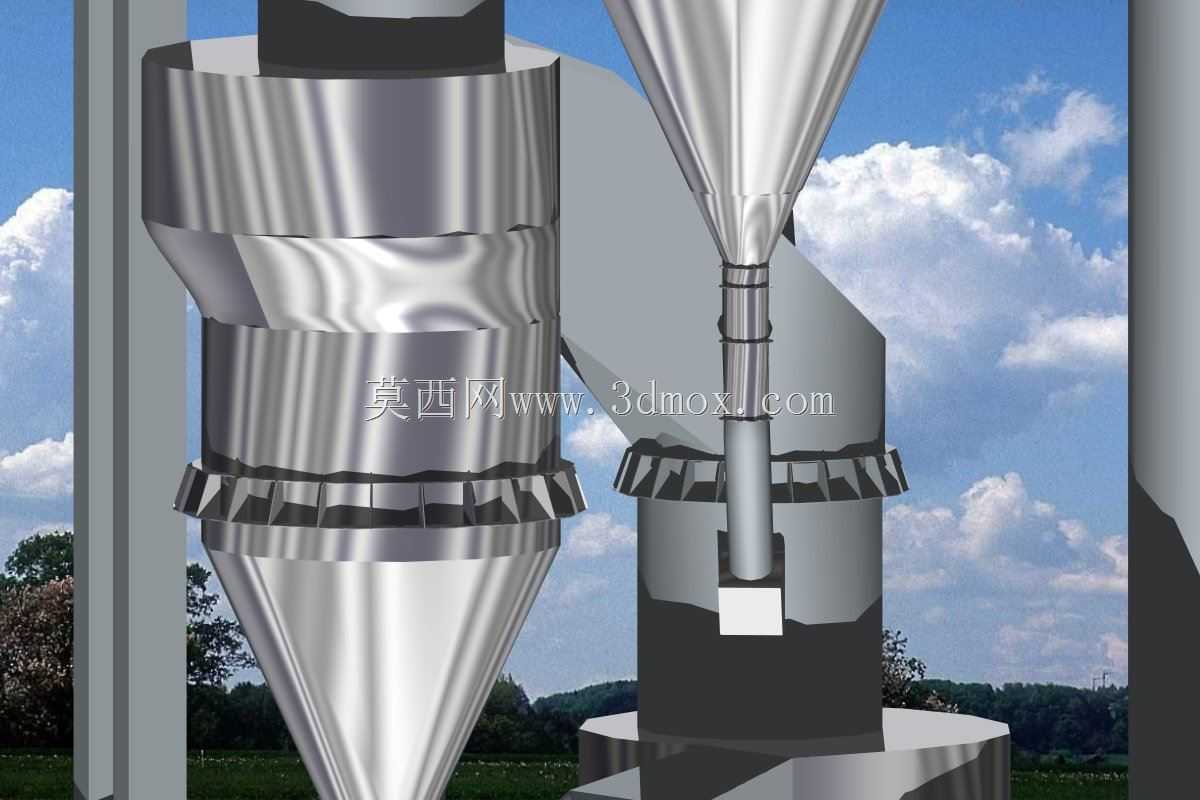

整套设备采用模块化串联布局，核心由六组不同直径的旋风分离单元、烟气连接管道、料流输送溜管、锁风卸料结构、顶部排风段组成，各级旋风筒按照热交换梯度匹配对应尺寸：首级至末级旋风分离器直径依次为6.9m、6.9m、7.2m、7.2m、7.2m、7.2m，各级旋风筒采用渐开线进料、锥形缩径的结构设计，在保证气固分离效率的同时降低内部气流阻力，减少系统排风能耗。配套的煅烧炉段直径6.9m、长度20m，可实现窑料在悬浮状态下的初步分解反应；衔接的回转窑段直径4.55m，烟室接口尺寸为3.1m×3.1m，各级料流分隔闸门直径1.0m，配套斗式提升机负责窑料的竖向输送，同时配置回转窑进料密封结构、筒仓进料锁风结构、备用空气输送斜槽，整套系统额定处理能力可达500吨/小时。

设计过程中充分考虑了现场安装的边界条件，各级旋风筒采用分段式壳体结构，可根据厂区吊装能力拆分运输、现场组焊，管道走向预留了检修操作空间，锁风结构采用双重密封设计，避免系统漏风导致的热效率下降；整体结构的荷载分布经过力学校核，支撑立柱的位置可根据现有厂区土建基础灵活调整，适配不同产能规模的煅烧生产线改造与新建需求，设备运行过程中料流与气流的走向经过流体仿真优化，避免内部积料、结皮堵塞的问题，延长连续运行周期，降低日常运维的人工成本。
