水泥厂六级SLC煅烧系统结构设计

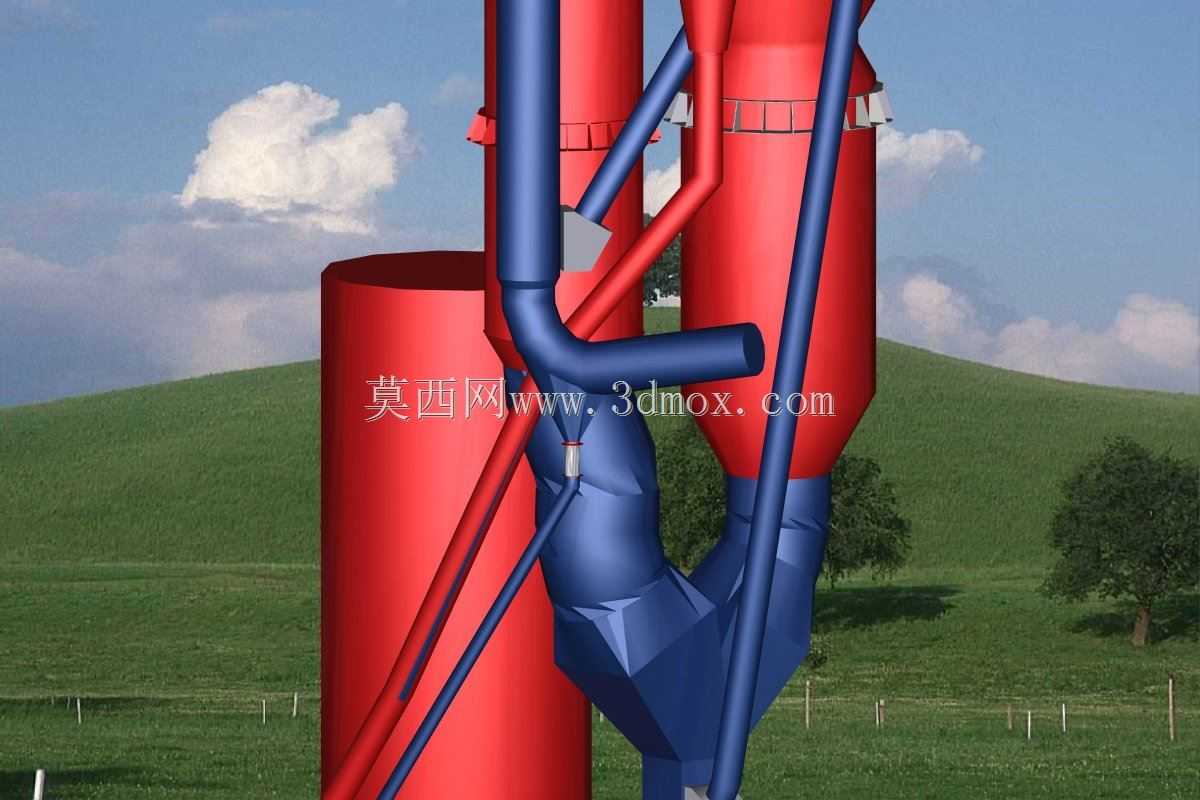

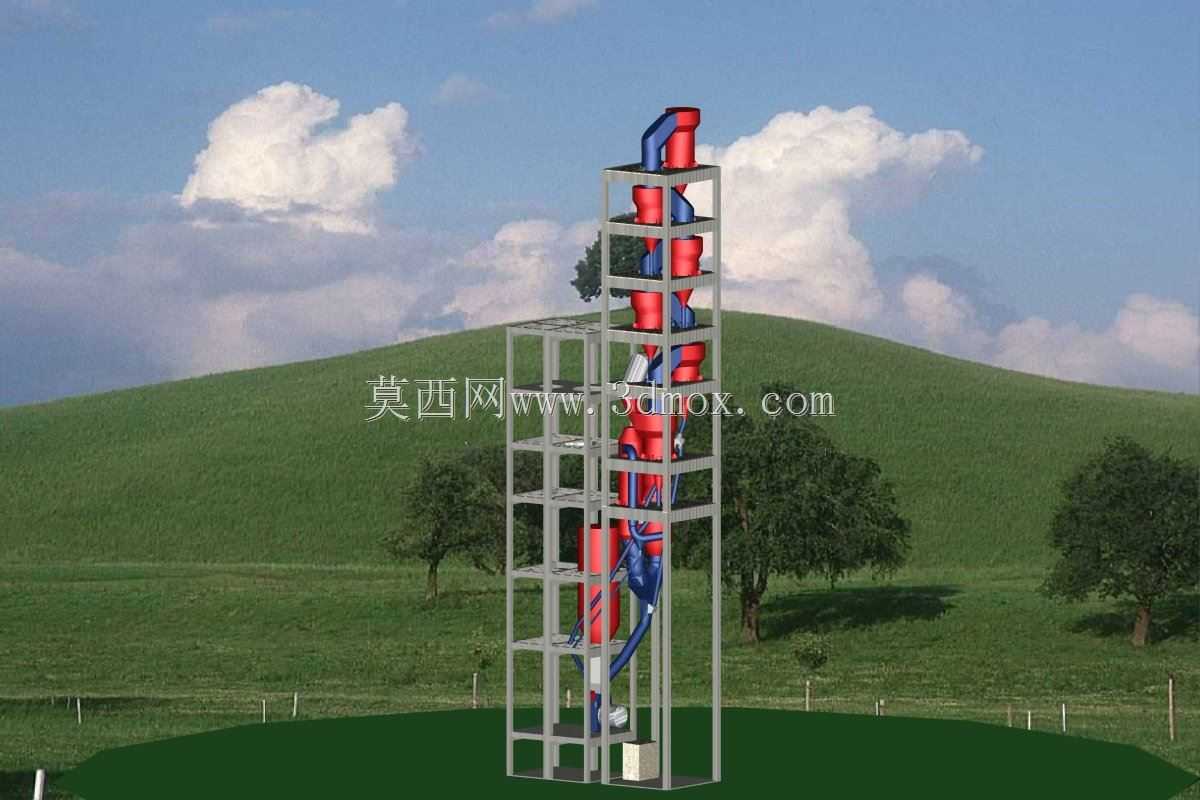

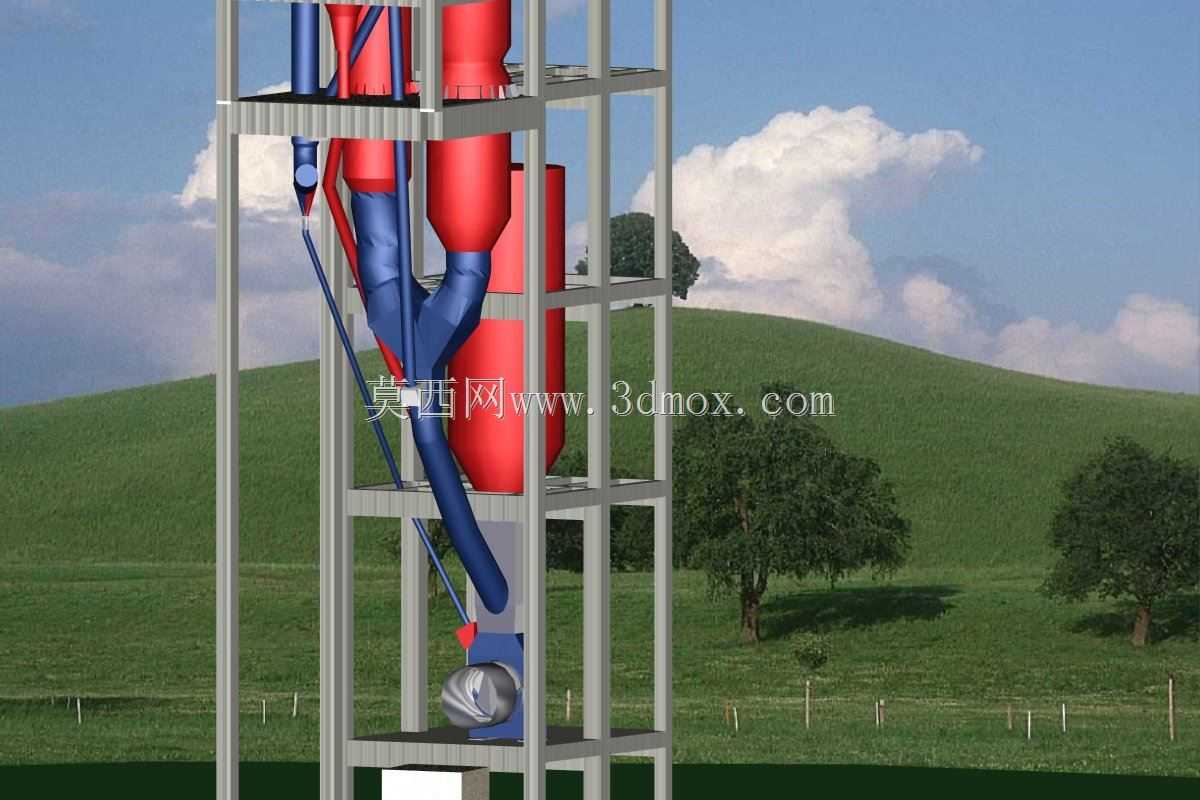

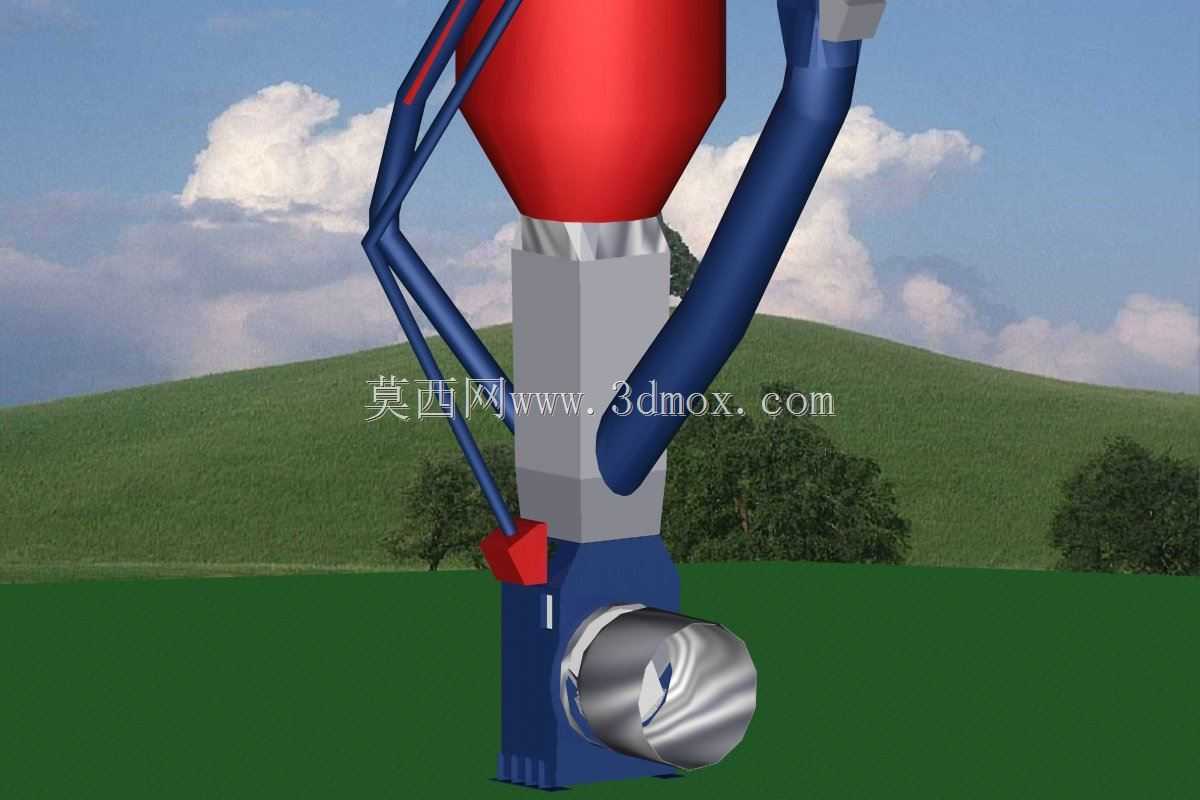

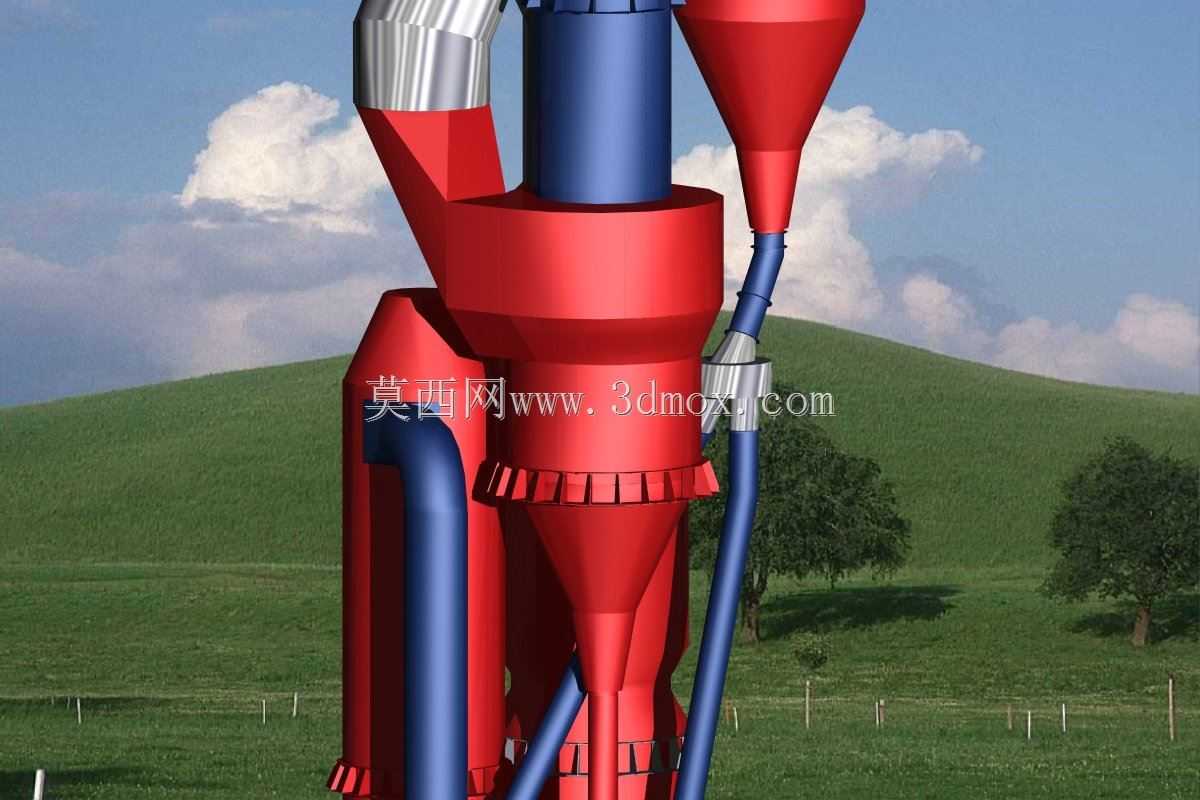

这套结构设计面向现有水泥生产线的产能升级与能效优化需求，应用于新型干法水泥熟料煅烧工段，是衔接生料预分解与熟料烧成环节的核心工艺装备组合，可直接适配传统水泥生产线的技术改造场景，在不改动原有窑体主体结构的前提下，通过替换升级预热煅烧单元实现产能等级的跃升，同时降低单位熟料的热耗与生产排放。整套系统核心由六级分离式煅烧旋风器、在线煅烧炉、配套燃烧室三个核心单元组成，整体采用钢架模块化支撑布局，各级旋风筒沿竖向分层排布，通过异形风管实现气固两相流的顺畅输送，管道走向充分考虑物料流动的阻力特性，避免积料堵塞的风险。设计过程中针对旋风器的分离效率做了针对性优化，从第一级到第六级的旋风筒直径依次配置为5.0m、5.0m、5.2m、5.2m、5.2m、5.2m，梯度变化的筒径适配不同工况下的气固混合浓度，既保证各级预热环节的热交换效率，让生料在逐级下行的过程中与上升的高温烟气充分接触完成预热分解，也控制整体系统的阻力损失在合理区间，降低后续高温风机的运行负荷。配套的煅烧炉采用柱形筒体结构，直径5.2m、筒体长度22m，炉内预留了充足的燃料燃烧空间与生料分解停留时间，可适配煤粉、替代燃料等多种燃料的燃烧工况，保证生料入窑前的分解率稳定在90%以上，大幅减轻回转窑的热负荷。独立设置的燃烧室直径4.3m、长度16m，可在系统点火升温、低负荷运行、燃料热值波动时提供稳定的高温热源，避免煅烧炉内出现温度大幅波动导致的生料分解不完全、结皮堵塞等问题。整套结构的安装边界充分考虑现有水泥厂的改造空间需求，钢架支撑的立柱跨距、平台标高都适配常规水泥生产线的预留改造区域，外部连接的风管接口位置可根据原有生产线的风管走向做适配调整，无需大规模改动原有厂房结构与生产管线，改造施工周期短，投产后可快速实现产能与能效的双提升，帮助水泥生产企业在合规排放的前提下完成产能升级，降低单位产品的生产成本。
