双线跨河钢结构桁架铁路桥梁设计

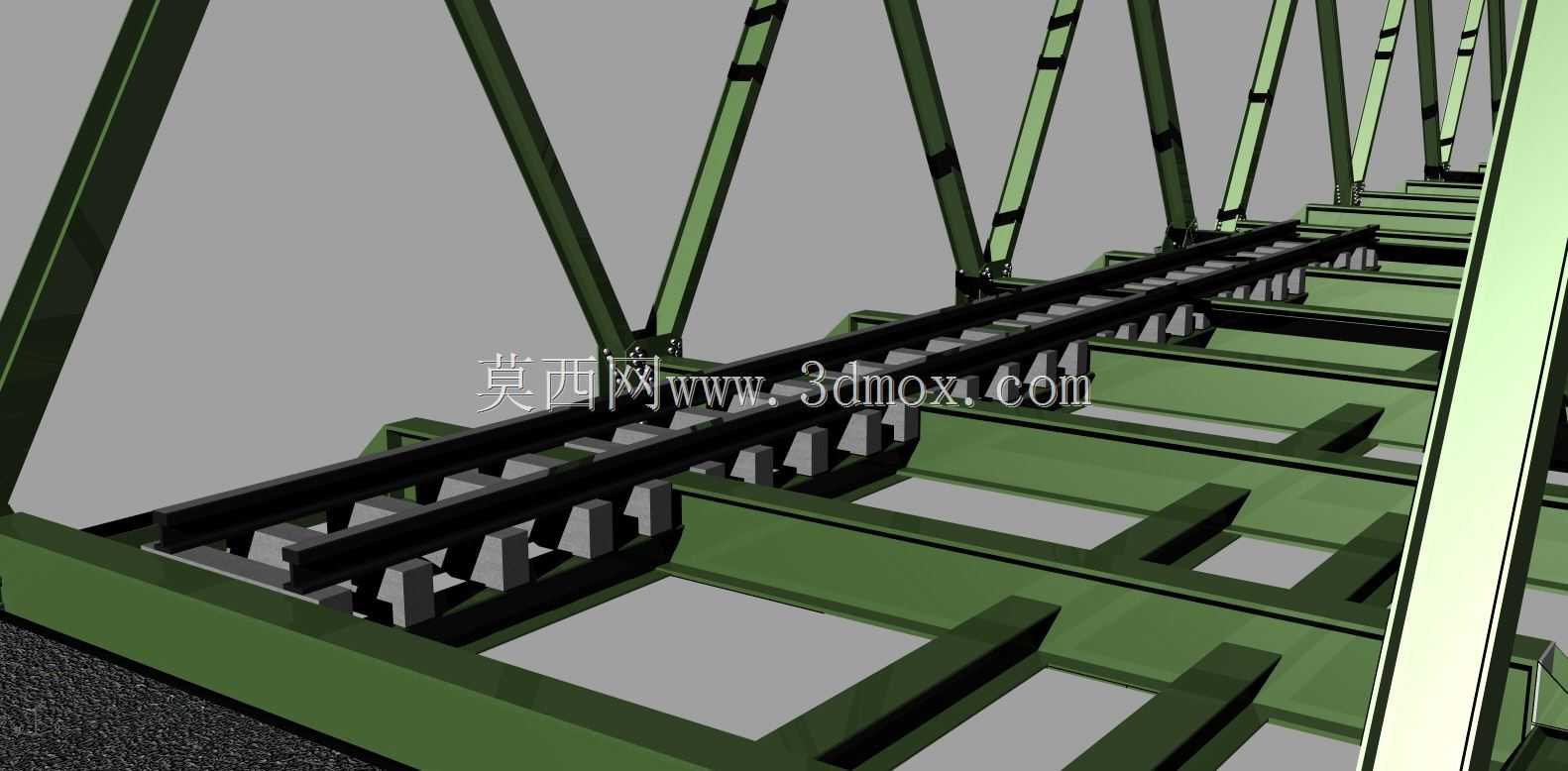

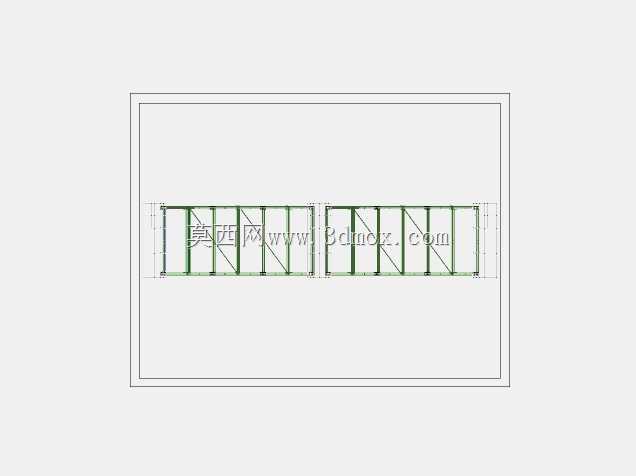

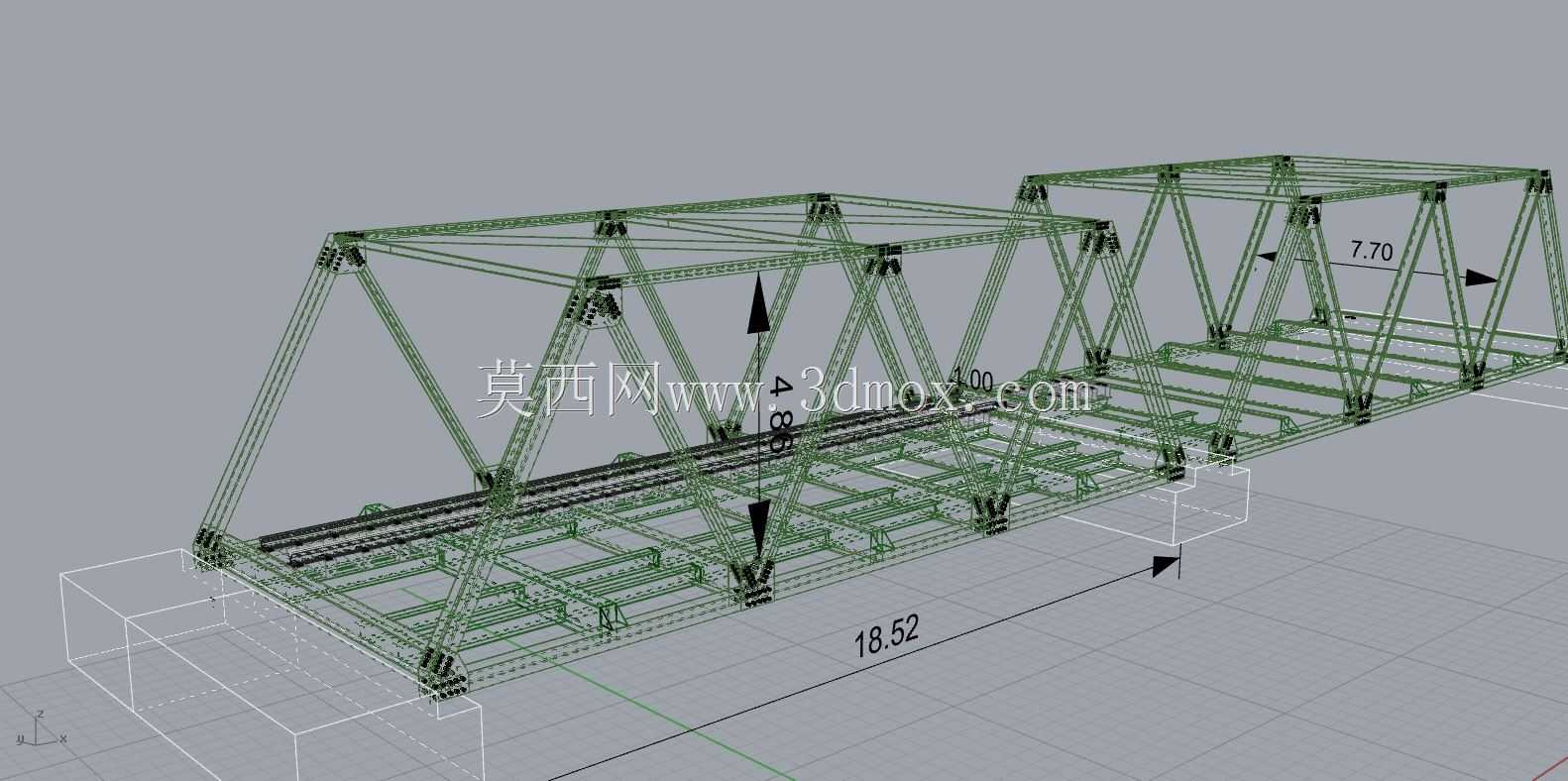

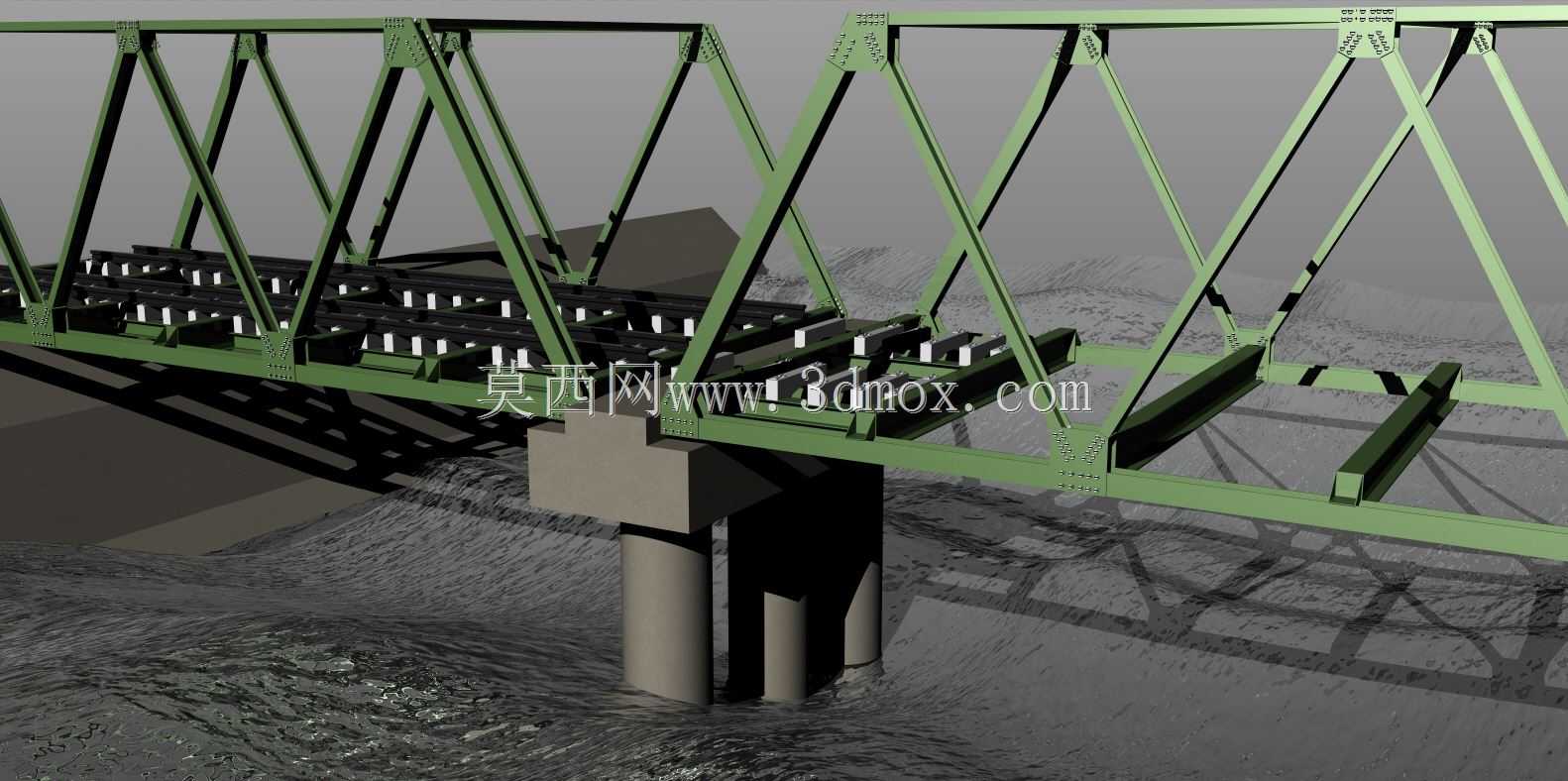

这款双线铁路桥采用双跨钢结构桁架设计，主要应用于跨河、跨谷等需要大跨度通行的铁路干线场景，可同时承载双向列车通行，满足干线铁路大运量、高密度的运输需求。桥梁主体采用桁架式受力结构，通过三角形腹杆的合理排布，将上部列车荷载均匀传递至下部桥墩结构，在保证整体结构刚度的同时，大幅降低了钢材用量，兼顾了结构安全性与工程经济性。从设计思路来看，该桥梁采用下承式桁架布局，列车通行区域设置在桁架下弦平面内，既可以有效降低桥面标高，减少两岸引桥的建设长度，也能借助两侧桁架结构形成天然的防护屏障，避免列车运行过程中出现坠物风险，同时提升侧风环境下列车通行的稳定性。桥梁主桁架采用等截面设计，杆件之间通过节点板采用高强螺栓连接，既保证了结构的传力可靠性，也便于工厂预制分段后运输至现场进行拼装，大幅缩短现场施工周期。下部桥墩采用桩柱式钢筋混凝土结构，桩基深入河床下方稳定土层，可有效抵御水流冲刷、浮冰撞击等自然荷载，墩帽位置设置专用支座结构，可释放桥梁在温度变化、列车制动等工况下产生的纵向位移，避免结构出现附加应力。从安装边界来看，该桥梁单跨跨度适配中等宽度河道的跨越需求，桁架整体宽度满足双线铁路的限界要求，桥面轨道铺设区域预留了轨枕、道砟的安装空间，两侧预留了检修通道的安装位置，后期运维人员可借助桁架内部的检修通道完成日常巡检与构件维护作业。该结构整体抗风性能优异，桁架的镂空结构可大幅降低横向风荷载对桥梁的作用力，适配沿江、沿海等大风区域的铁路建设需求，同时钢结构构件具备良好的抗震性能，可在高烈度地震区域通过合理的节点设计耗散地震能量，提升桥梁整体的灾变抵御能力。
