空间站扶手锁紧夹结构设计

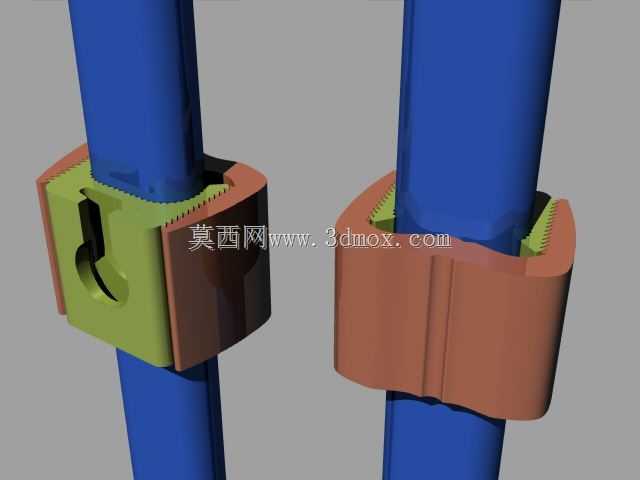

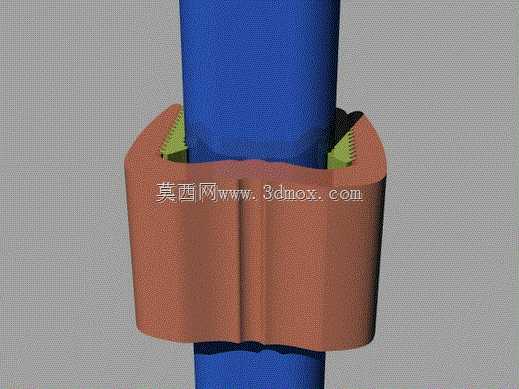

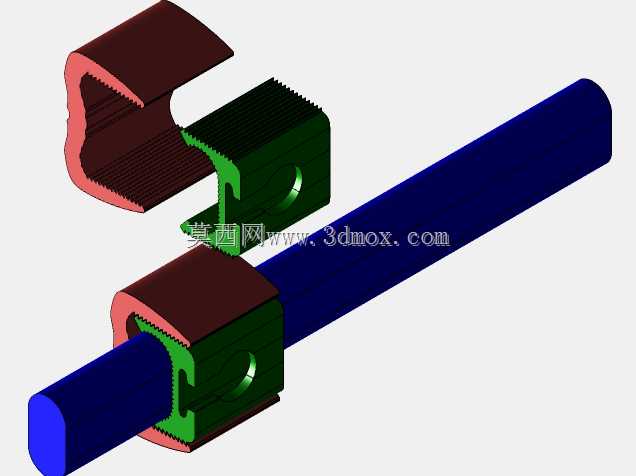

这款扶手锁紧夹是面向空间站舱外扶手配套设计的快速锁紧构件，主要应用于航天在轨作业场景，服务于宇航员舱外活动时的临时点位固定、随身作业工具挂载、辅助设备快速装夹等需求，适配空间站标准直径的圆柱扶手杆件，无需额外辅助固定件即可完成快速装拆，大幅降低宇航员舱外操作的动作复杂度与时间消耗。该锁紧夹采用多齿分布式夹紧设计，区别于传统单卡扣边的锁紧结构，将夹紧力均匀分散在多组夹齿上，既可以缩小单个夹齿的结构尺寸，让整体夹具体积更紧凑，也能通过多齿啮合提升夹紧的防滑性能，避免杆件受外力时出现滑移松脱；夹体背部集成了一体式弹臂结构，依靠材料自身弹性提供持续的夹紧预紧力，同时在夹体开合过程中提供复位弹力，无需额外加装弹簧零件，减少装配环节与潜在失效点。设计过程中针对增材制造工艺做了专项优化，整体结构无需添加打印支撑材料，打印完成后无需进行支撑去除、后处理打磨等额外工序，直接即可投入使用，完美适配航天场景下对零件生产效率、成品可靠性的严苛要求；夹体一侧设计有滑槽导向结构，可与配套导轨实现快速对位安装，夹体上盖与螺栓滑块集成的结构进一步强化了整体结构强度，锁紧状态下可承受多方向的外力载荷，满足舱外复杂工况下的受力要求。夹体整体采用对称式半包结构，安装时可直接从扶手径向卡入，无需从杆件端部穿装，适配已布设完成的扶手杆件加装需求，夹体开合角度经过精准测算，既保证卡入时的操作便利性，也能在锁紧状态下提供足够的包角抱紧力；夹体内壁的夹齿采用渐开线啮合轮廓，与扶手外壁接触时可形成多点咬合，即使扶手表面存在轻微磨损或尺寸公差，也能保证稳定的夹紧效果。设计阶段还针对不同填充率的打印方案做了性能权衡，可根据实际使用的载荷需求、重量限制、打印周期要求选择适配的填充图案与密度，在结构强度、整体重量、打印耗时三者之间实现最优平衡，夹体外部预留的拓展平面可用于粘贴标识、安装小型辅助配件，拓展不同场景下的使用功能。
