二分之一英寸内螺纹手动球阀结构设计

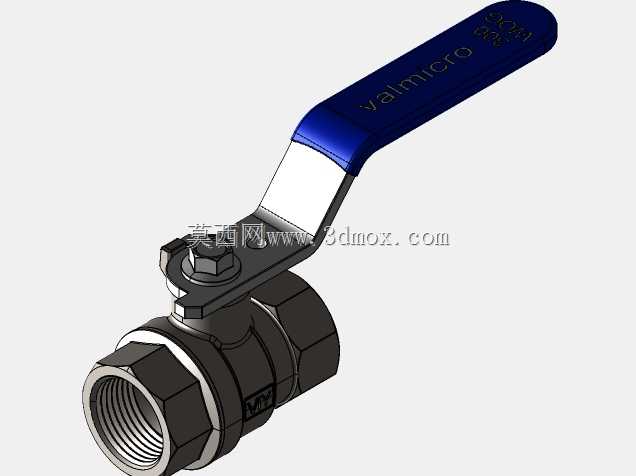

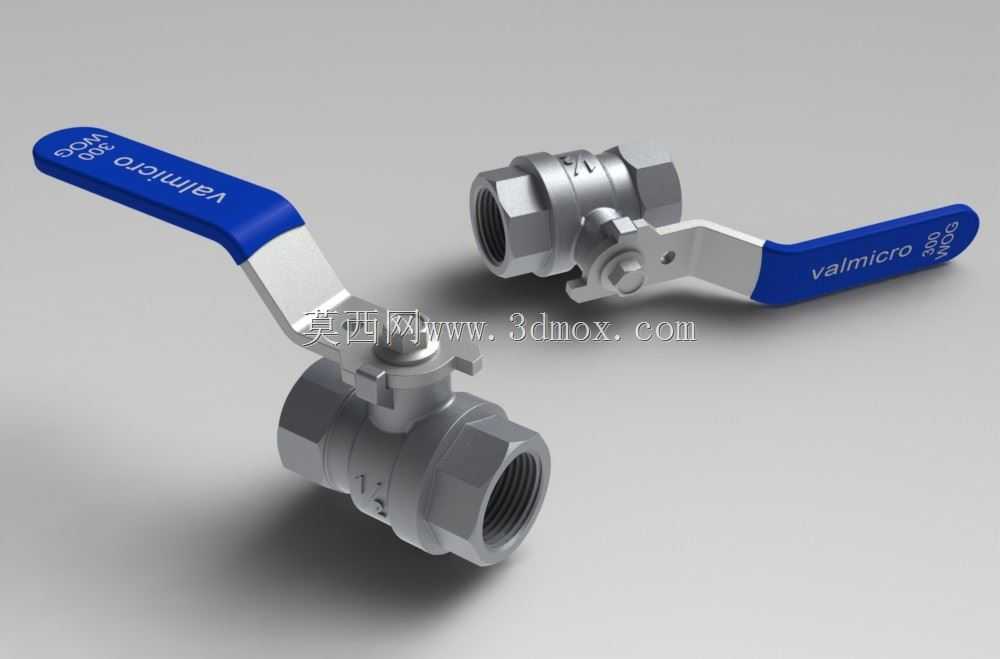

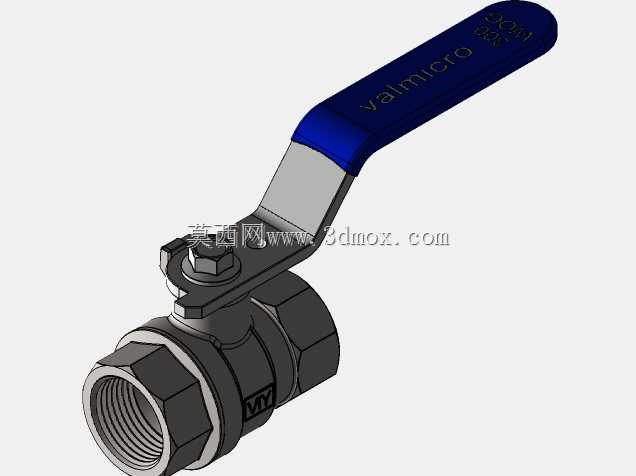

这款手动球阀主要面向民用给排水、小型工业流体管路、气动控制系统等场景使用，作为管路通断控制的核心部件，可在常温工况下完成对水、压缩空气、轻质无腐蚀性油品等介质的截断与导通操作，适配多数小口径低压管路的安装需求。产品核心功能围绕低流阻通断设计，全开状态下阀体通道与管路通径完全对齐，介质流经时无明显节流效应，压力损失远小于同口径截止阀类产品，适合对管路压降有要求的连续输送场景。整体结构采用两片式阀体组合设计，阀体两端为标准内螺纹接口，无需额外焊接法兰即可直接拧入对应规格的外螺纹管路，安装操作门槛低，后期维护拆卸也更为便捷。操作端采用带防滑包覆的杠杆式手柄，手柄长度经过力矩匹配设计，操作人员无需额外辅助工具，仅靠手部力量即可完成阀门的启闭操作，手柄表面的品牌标识区域同时做了凹凸防滑处理，沾附少量油污或水渍时也不会出现打滑脱手的问题。球体密封面采用精磨加工工艺，与密封座的贴合精度控制在微米级，低压工况下也能保证可靠的密封性能，杜绝内漏风险。设计阶段充分考虑了安装边界限制，阀体整体轴向尺寸紧凑，手柄旋转90度即可完成全行程启闭，操作时所需的侧向活动空间小，即使在管路排布密集、操作空间狭窄的机柜内部或墙体预埋管路场景中，也能顺利完成操作不会与周边构件发生干涉。阀体外部的六角结构专门适配标准扳手尺寸，安装时可以直接用普通活动扳手或开口扳手夹持施力，无需定制专用工装。连接螺纹的公差严格遵循通用管路螺纹标准，与市面同规格管路配件的互换性极强，无需额外加工适配接头即可完成装配。
