山地自行车DNM后避震减震器结构设计

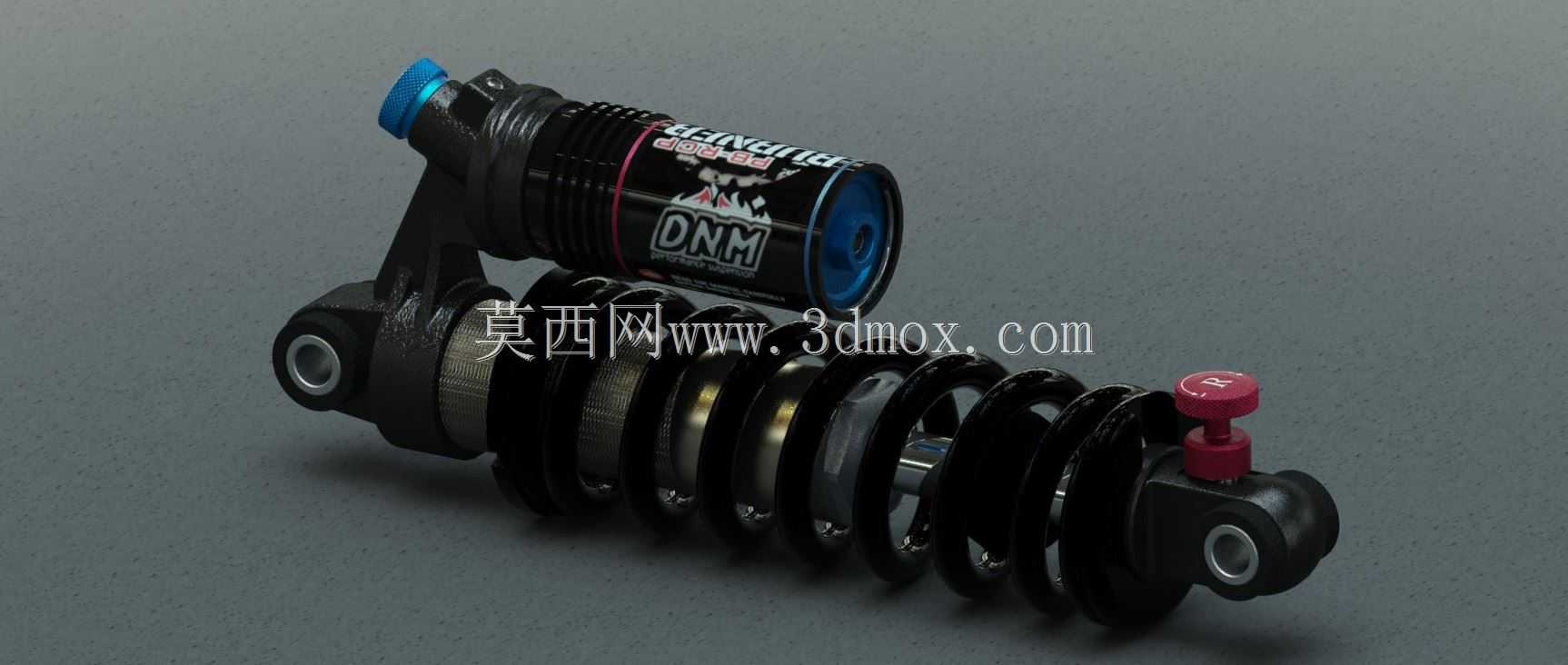

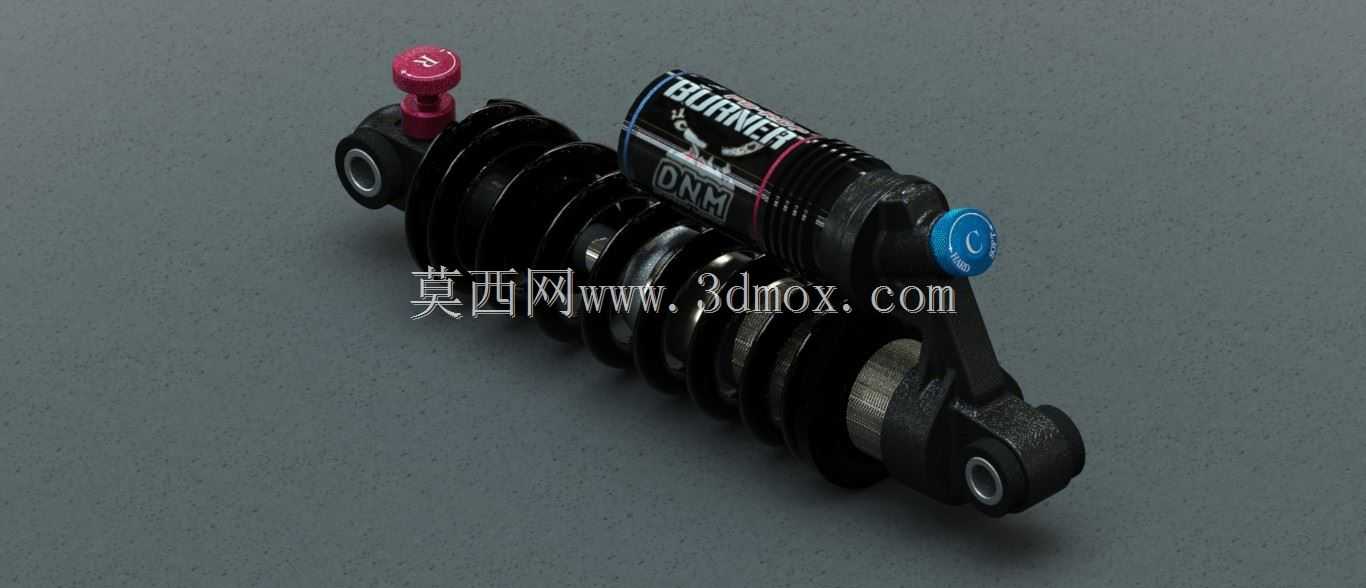

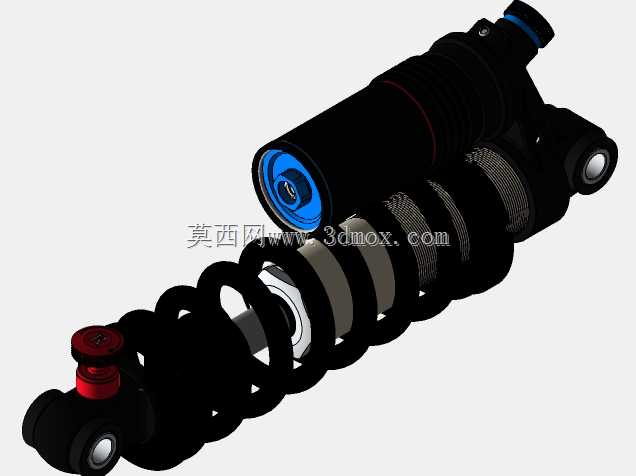

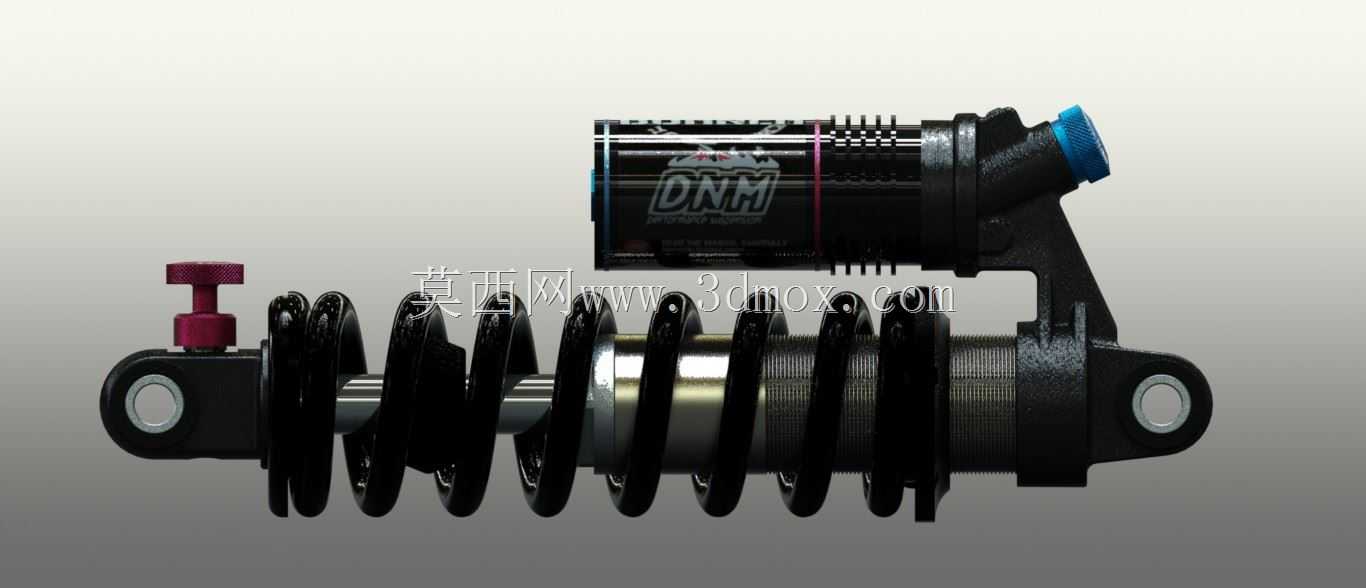

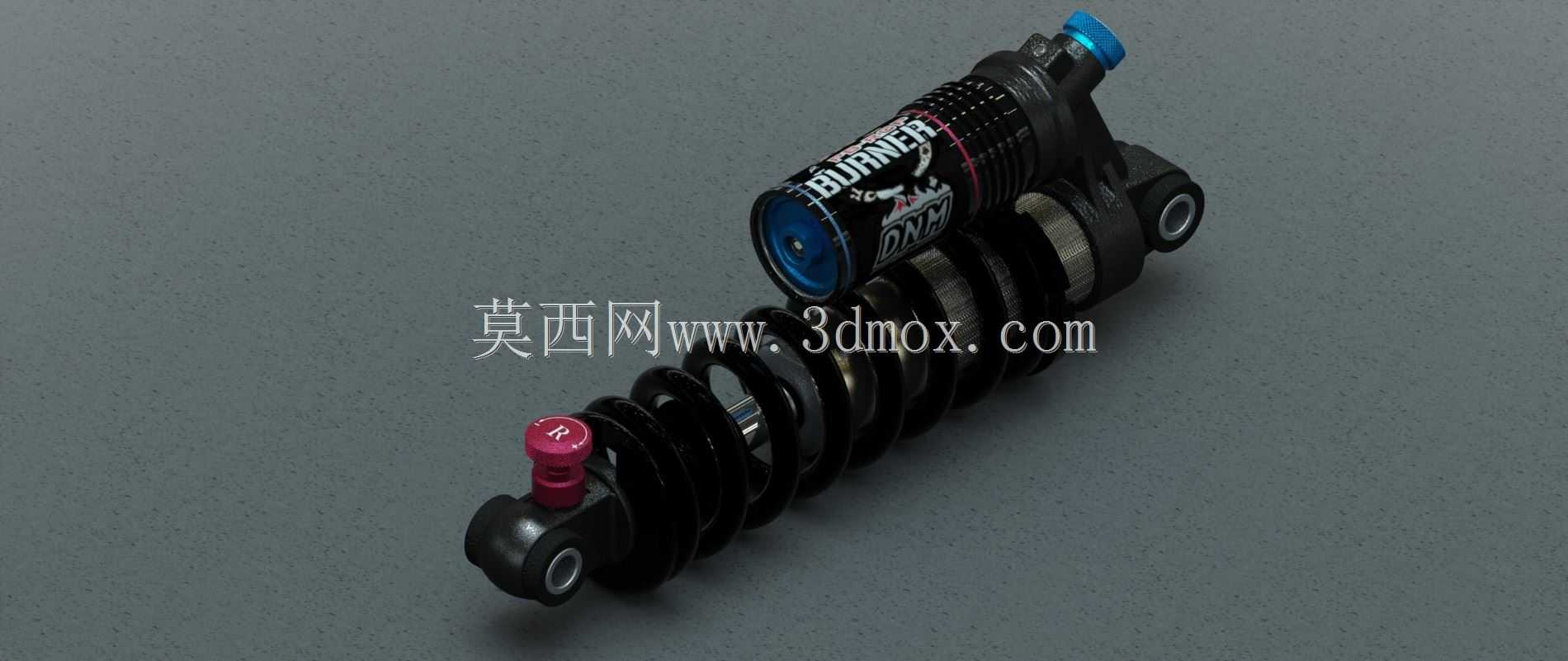

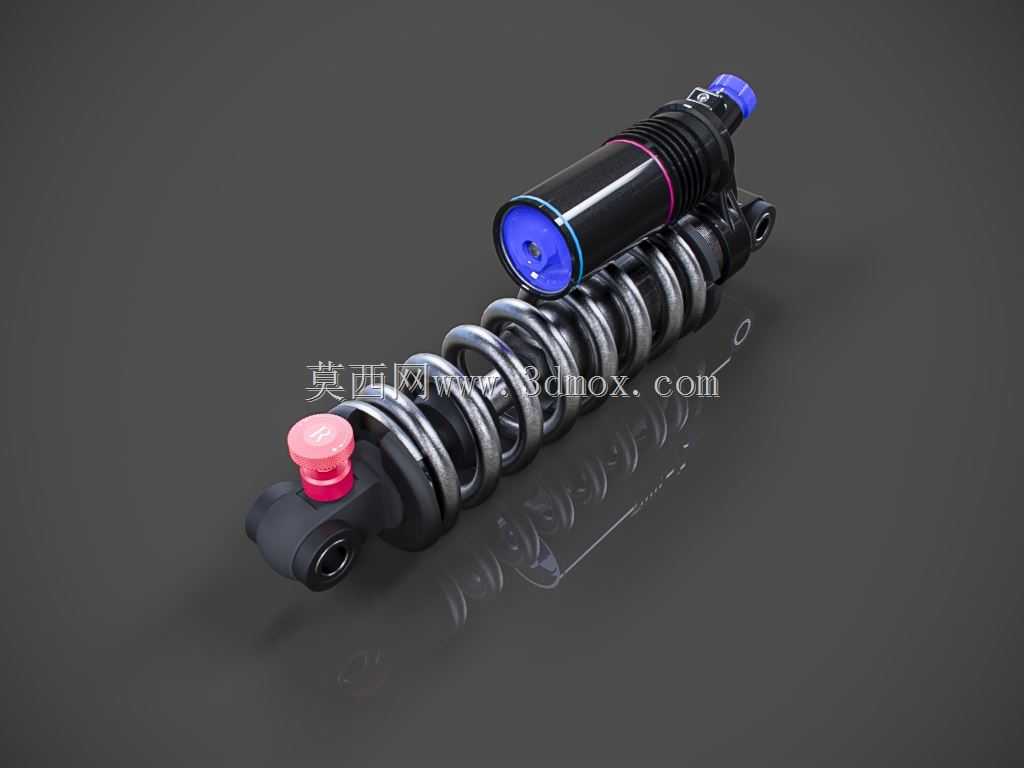

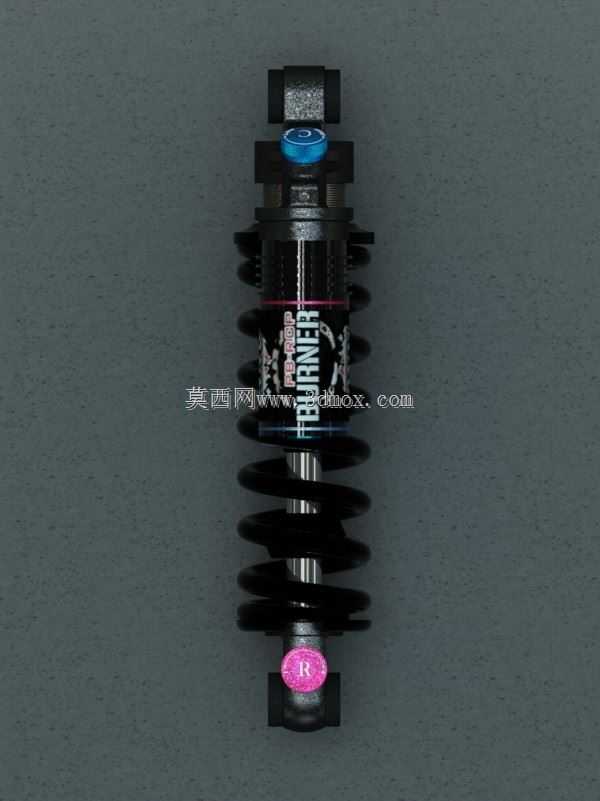

这款DNM品牌的自行车后避震器，主要应用于山地自行车、速降自行车以及越野电助力自行车的后悬架系统中，是连接车架后三角与主车架的核心缓冲部件，能够在骑行过程中吸收路面颠簸、落差冲击带来的震动能量，避免冲击力直接传递到骑行者身体，同时提升车轮与非铺装路面的贴合度，保障骑行过程中的抓地力与操控稳定性，尤其适配林道穿越、重度速降、长途越野等复杂骑行场景。从功能特性来看，这款避震器采用螺旋弹簧配合阻尼缸的复合结构，外置的螺旋弹簧负责承载车身与骑行者的重量，提供基础的回弹支撑力，侧置的阻尼筒体内部填充阻尼油与高压气体，能够通过内部油路的节流作用控制弹簧的压缩与回弹速度，避免出现弹簧反复弹跳的“蹦跳”问题，顶部的红色调节旋钮支持多档位阻尼调节，骑行者可以根据自身体重、骑行路况、个人骑行习惯调整阻尼软硬，在平缓路段调硬阻尼提升踩踏效率，在落差大的越野路段调软阻尼提升吸震效果，两端的鱼眼衬套安装结构能够适配车架安装点的小幅角度摆动，避免避震器工作过程中出现卡滞、别劲的问题。在设计思路上，这款避震器采用了偏置阻尼缸的布局设计，将阻尼筒体设置在弹簧侧上方，既能够缩短避震器整体的轴向长度，适配更多紧凑型后悬架车架的安装空间，同时能够降低弹簧工作过程中与阻尼缸的干涉风险，筒体表面的散热鳍片结构能够在阻尼油高速流动发热时快速散出热量，避免长时间高强度越野下阻尼油温度升高导致的阻尼衰减问题，弹簧表面采用电泳防锈处理，能够适应雨天、泥水环境下的使用需求，两端的安装轴孔采用标准化的衬套尺寸，能够适配市面上绝大多数主流软尾车架的安装位，无需额外改装即可直接替换安装。从安装边界来看，这款避震器的两端安装孔中心距为标准的山地车后避震规格，安装孔内径适配通用的避震安装螺栓，整体外径控制在合理范围内，安装时不会与车架后上叉、后下叉以及传动系统部件发生干涉，弹簧的预压调节环支持5-10毫米的预压行程调整，能够适配60-100公斤区间的骑行者体重需求，工作行程能够满足150-200毫米的后轮避震行程需求，完全覆盖从林道到速降级别的山地车使用需求。
