可拆式双轴万向传动接头三维结构

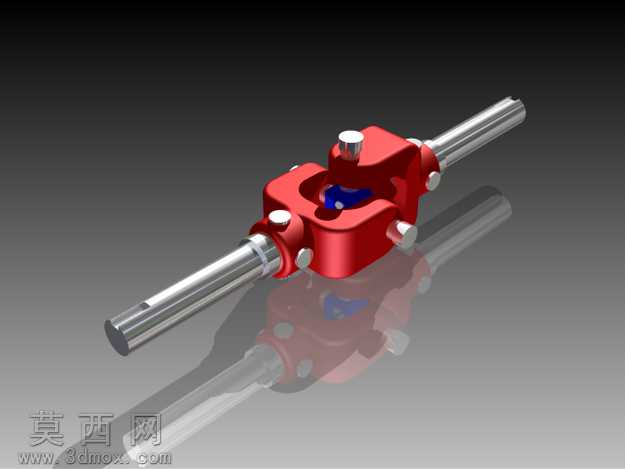

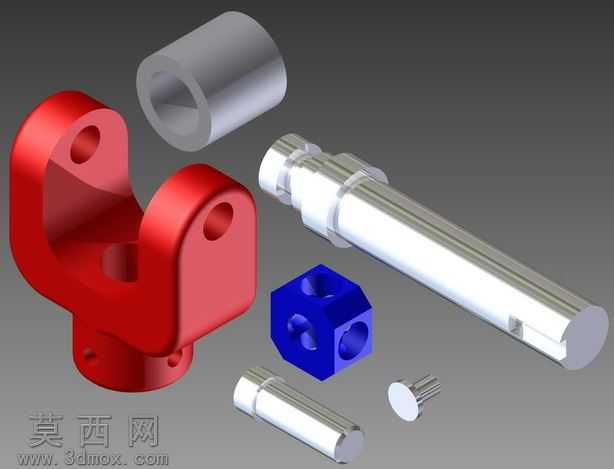

本作品为可拆式双轴万向传动接头的三维建模成果，建模过程严格遵循机械传动件的实际装配逻辑，先完成核心十字铰接副的基准定位，再依次构建两侧夹座、连接销轴、伸出传动轴的独立特征，所有配合面均预留符合机械加工公差的装配间隙，保证虚拟装配后各铰接部件可实现预期角度摆动。建模阶段采用参数化特征构建方式，对夹座的螺栓沉孔、销轴定位孔、轴端扁位等关键结构做全细节还原，未对工艺结构做简化处理，可直接用于后续工程图导出、运动仿真验证等工作。渲染环节采用金属材质分层表现逻辑，主体红色夹座赋予哑光金属漆材质，调整漆面粗糙度参数模拟工业喷涂的细腻质感，同时添加细微颗粒纹理避免塑料感；传动轴、铰接销轴、紧固螺栓等部件赋予抛光不锈钢材质，调整金属反射强度与环境贴图采样参数，还原金属机加工表面的高光反射特性；十字铰接副内部的缓冲部件赋予深蓝色工程塑料材质，通过低粗糙度、弱反射的材质参数区分不同功能部件的材质差异。场景搭建采用渐变深灰背景搭配地面反射效果，调整主光源角度突出接头的结构轮廓与装配关系，阴影参数做柔化处理避免生硬暗部遮挡结构细节，最终渲染图可清晰展示万向接头的整体外形、铰接结构与装配组成。该万向接头的设计核心为实现两轴间存在角度偏差时的连续扭矩传递，采用分体式夹座结构通过螺栓锁紧固定十字铰接副，相比一体式万向节具备拆装维护便捷的优势，两侧伸出轴为等直径光轴，可适配多种轴孔连接场景，铰接处的多销轴布局可保证传动过程中受力均匀，降低单点磨损速率，整体结构紧凑，可应用于中小扭矩的传动系统中，建模过程中对各部件的壁厚、销轴直径、夹座夹持宽度等参数均参考通用五金配件的行业规范设定，保证结构强度满足常规传动工况的使用要求。
