四头梯形螺纹前进后退螺旋施力机构

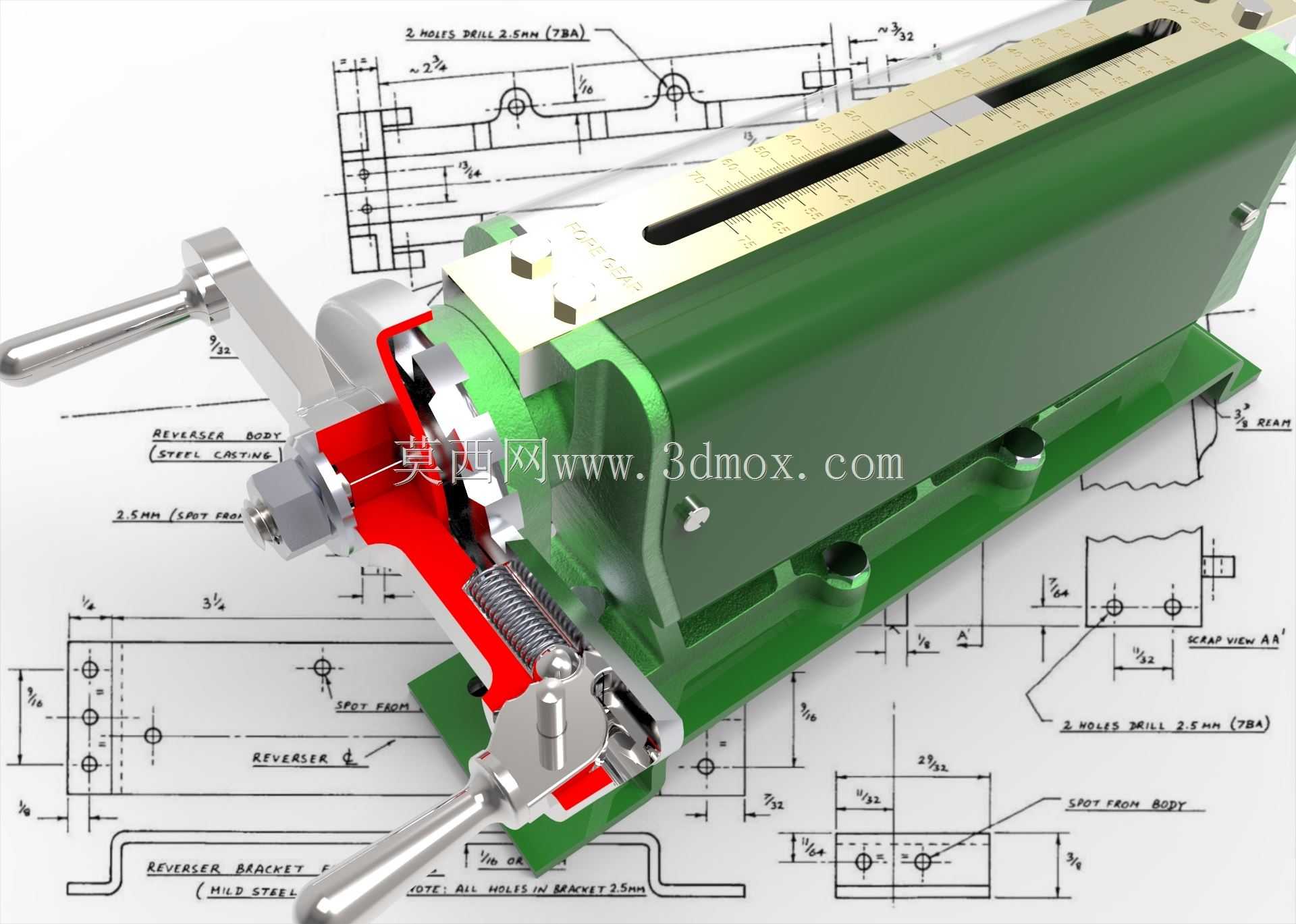

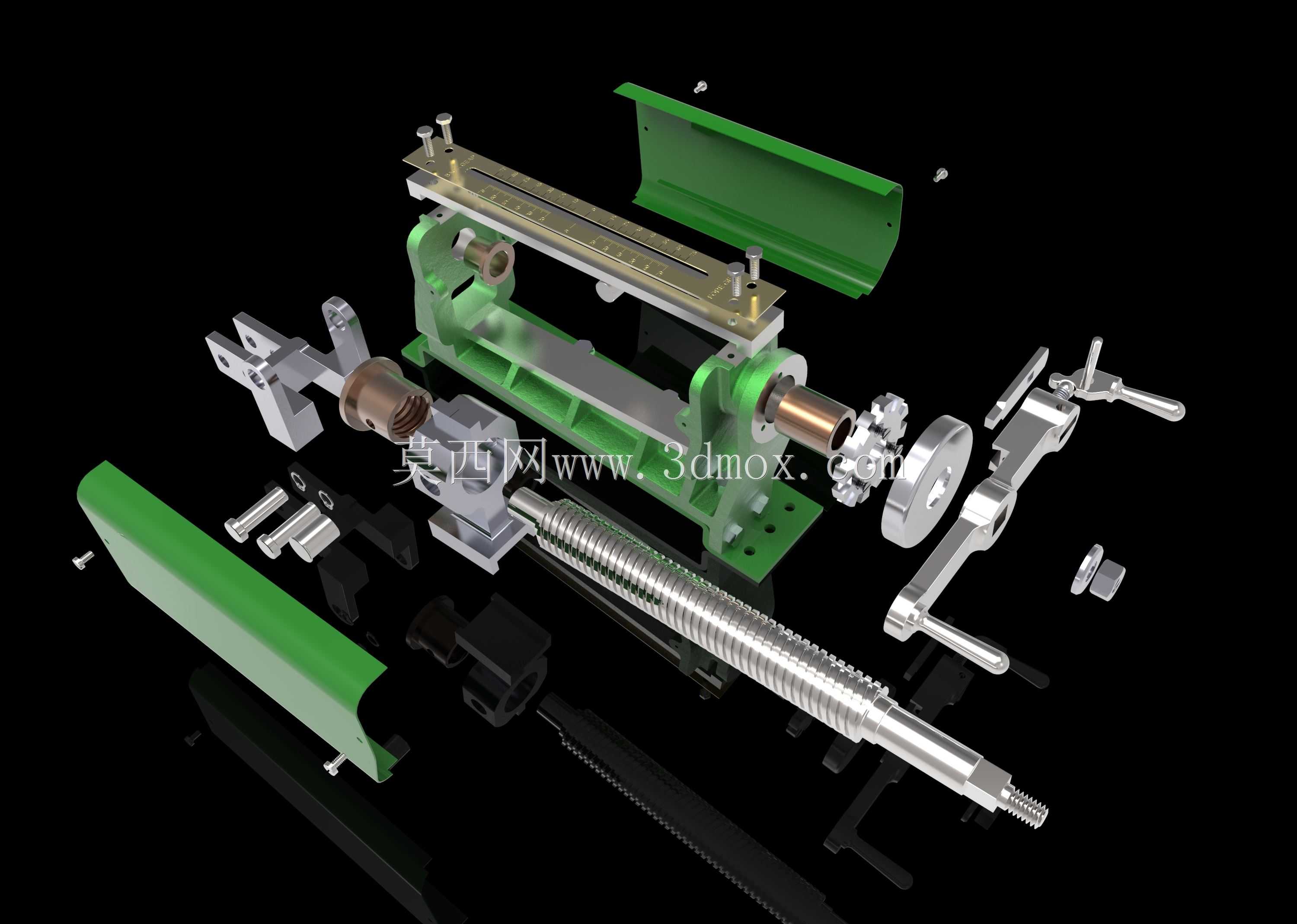

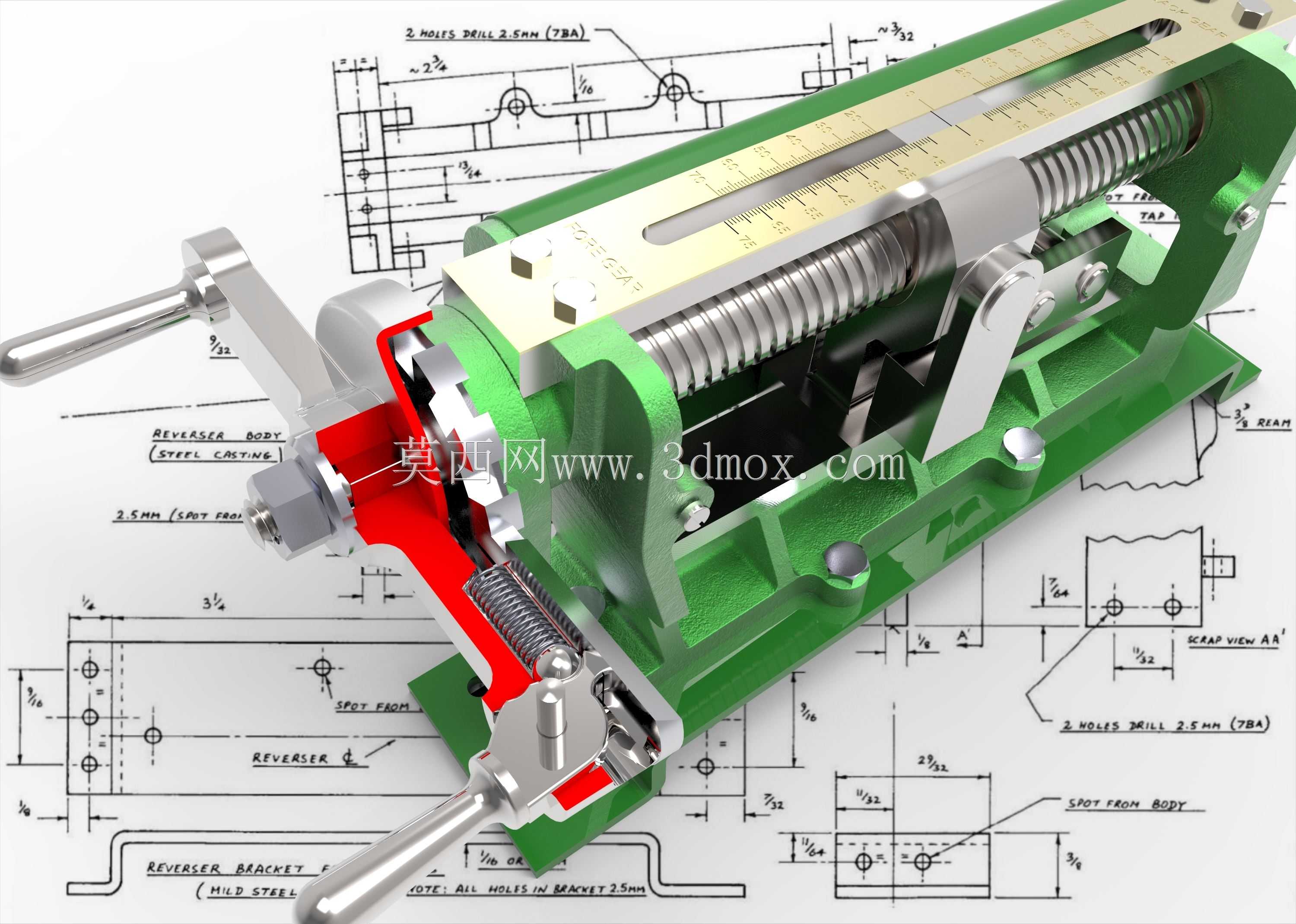

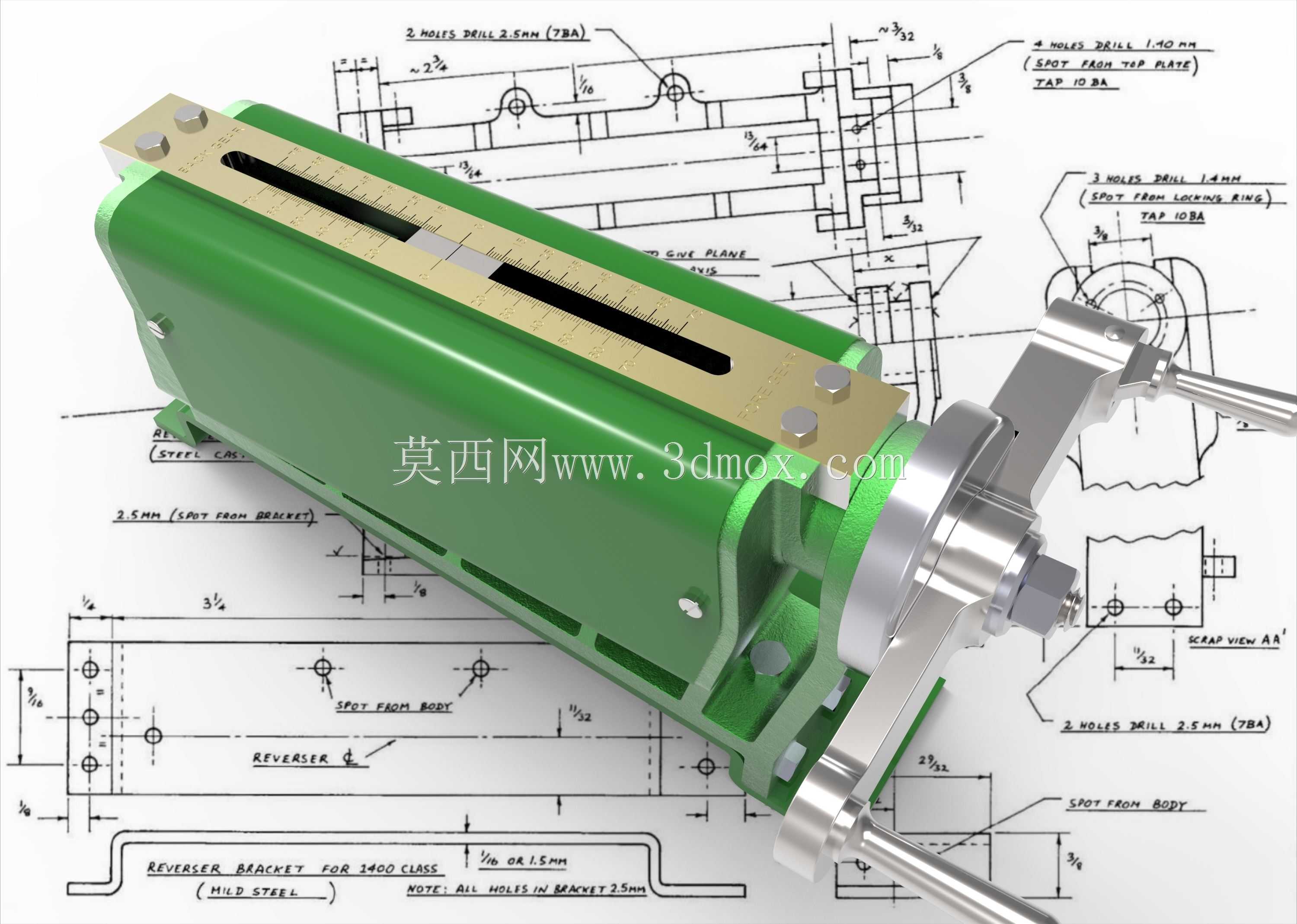

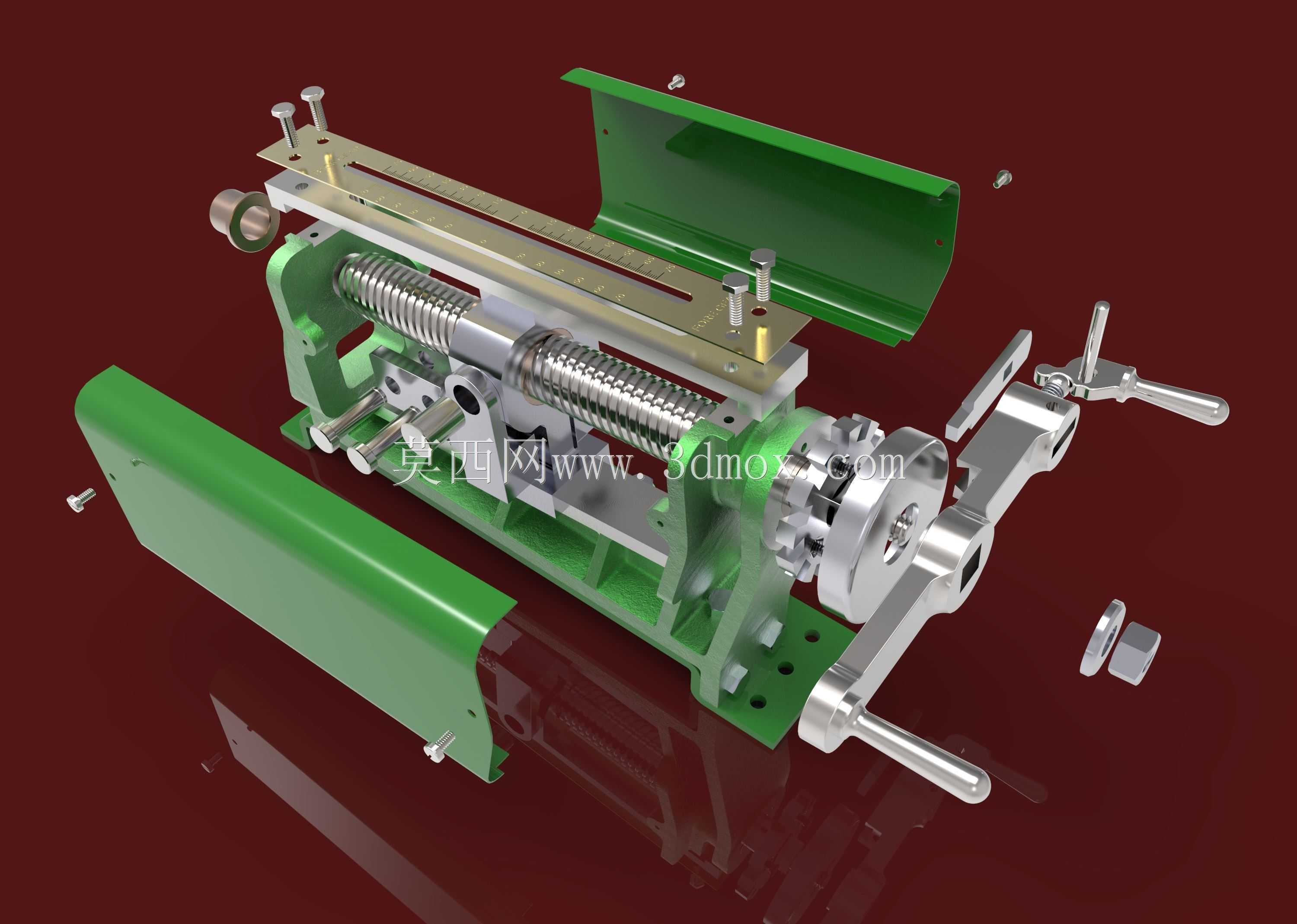

该螺旋施力机构主要面向需要精准直线往复进给的工业作业场景，常见于专用工装夹具的锁紧驱动、小型专用设备的直线进给单元、轻工生产设备的工位调节模块中，可在低速重载的作业环境下稳定输出轴向推拉力，替代传统气缸液压缸实现无气源无液压源场景下的精准位移控制。机构核心采用四头梯形螺纹作为传动核心，相比普通单头梯形螺纹，四头结构拥有更大的导程，在手柄转动相同角度的情况下可获得更大的轴向进给量，同时梯形螺纹自身具备良好的自锁性能，在停止施力后可保持当前轴向位置不会自行回退，无需额外增加锁紧定位结构即可满足工位固定的需求。整体结构采用分体式装配设计，绿色铸造支架作为核心承载基座，底部预留标准化安装孔位，可直接通过螺栓固定在设备安装平台上，支架两端设置同轴轴承安装位，为长丝杠提供两端回转支撑，大幅降低长丝杠运转过程中的挠曲变形量，提升传动过程的平稳性。丝杠一端配套手动摇柄组件，摇柄与丝杠之间通过键连接传递扭矩，摇柄握持位置做防滑处理，操作人员可单手完成施力操作，丝杠中部配套铜质传动螺母，螺母与滑动载台刚性连接，将丝杠的回转运动直接转化为载台的直线往复运动，载台上方设置T型安装槽，可根据实际作业需求加装不同的工装夹具、压头或者定位挡块。两侧的绿色护罩为可拆卸式钣金结构，既可以遮挡内部传动结构避免粉尘、切屑落入螺纹啮合区域造成磨损，也可以作为外部安全防护结构避免操作人员误触运动部件，护罩通过侧面的快拆螺丝固定，日常维护时无需拆解核心传动结构即可快速拆下清理。整体机构的轴向行程覆盖常规小型工装的调节需求，安装边界可适配多数中小型设备的台面安装尺寸，所有传动部件均采用标准件配合定制加工件的组合模式，后期维护更换配件成本低，传动过程中噪音低，无液压气动元件的跑冒滴漏问题，适合在洁净车间、实验室测试工装、小型手动压合作业工位等场景下使用，设计过程中充分考虑了人工操作的施力力矩，通过优化螺纹导程和摇柄力臂长度，操作人员仅需施加较小的握力即可获得足够的轴向输出力，长时间操作也不易产生疲劳。
