气封芯塞脉压阀压平焊接工装夹具

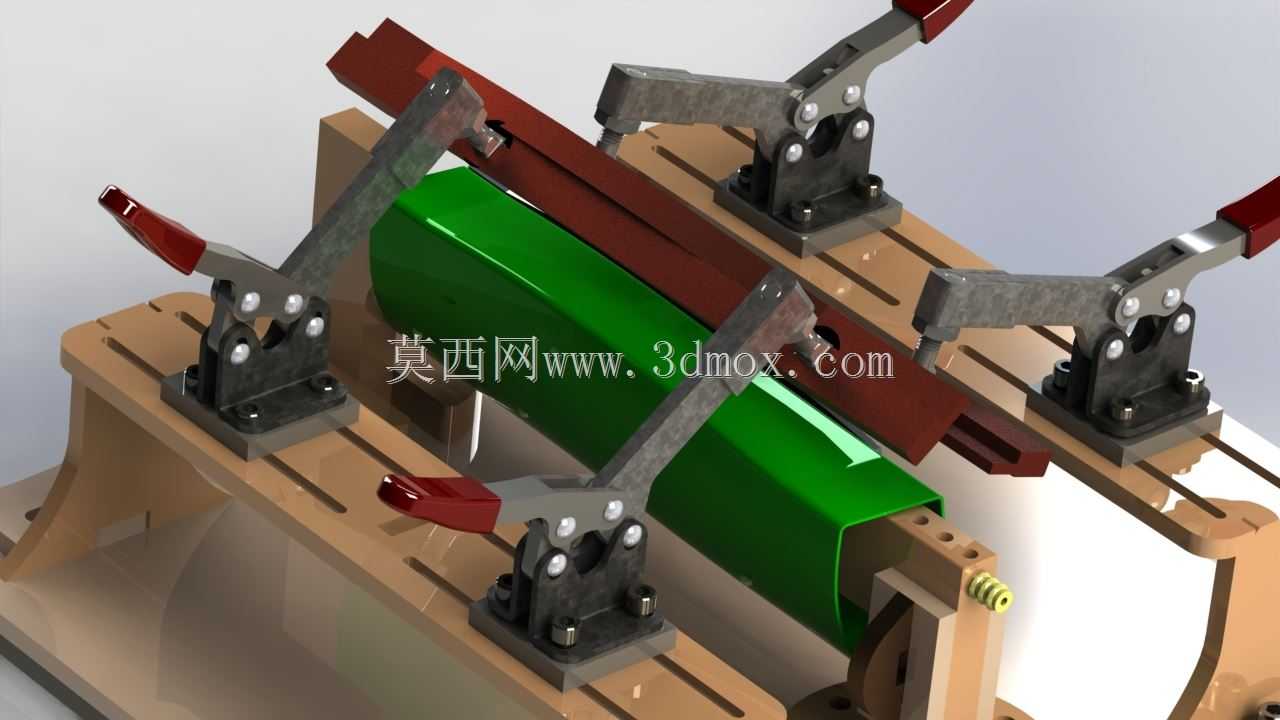

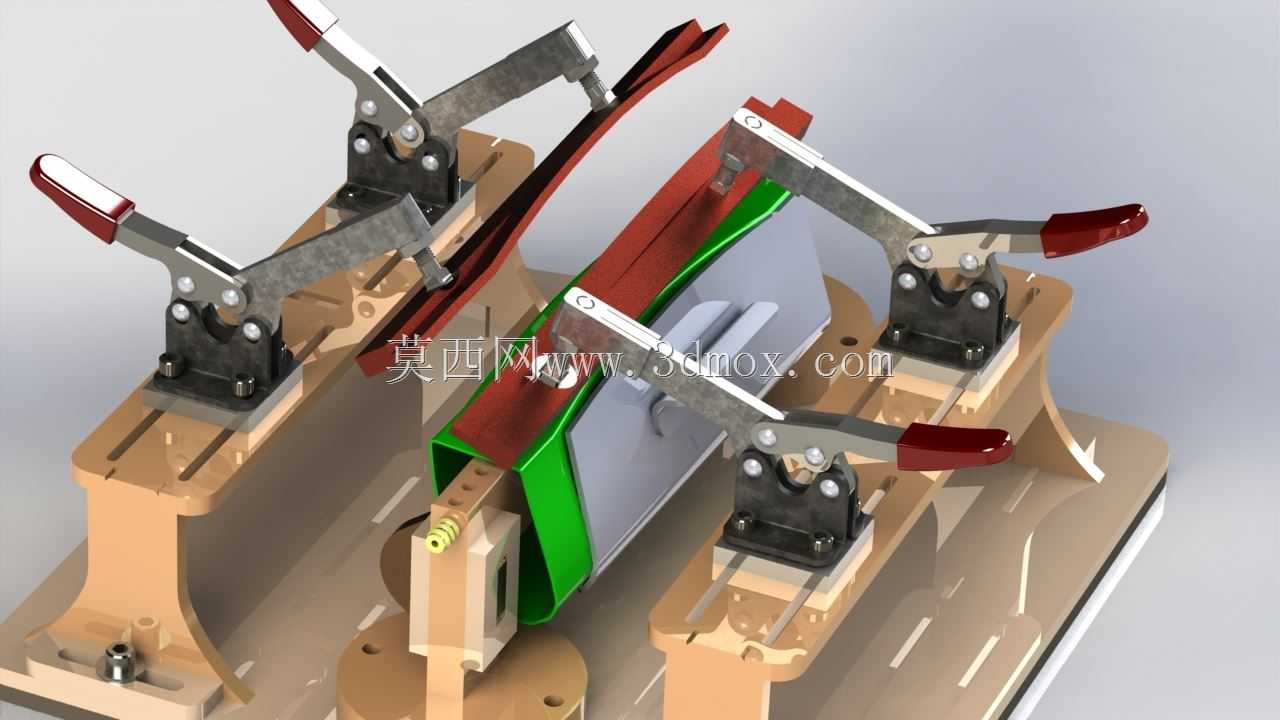

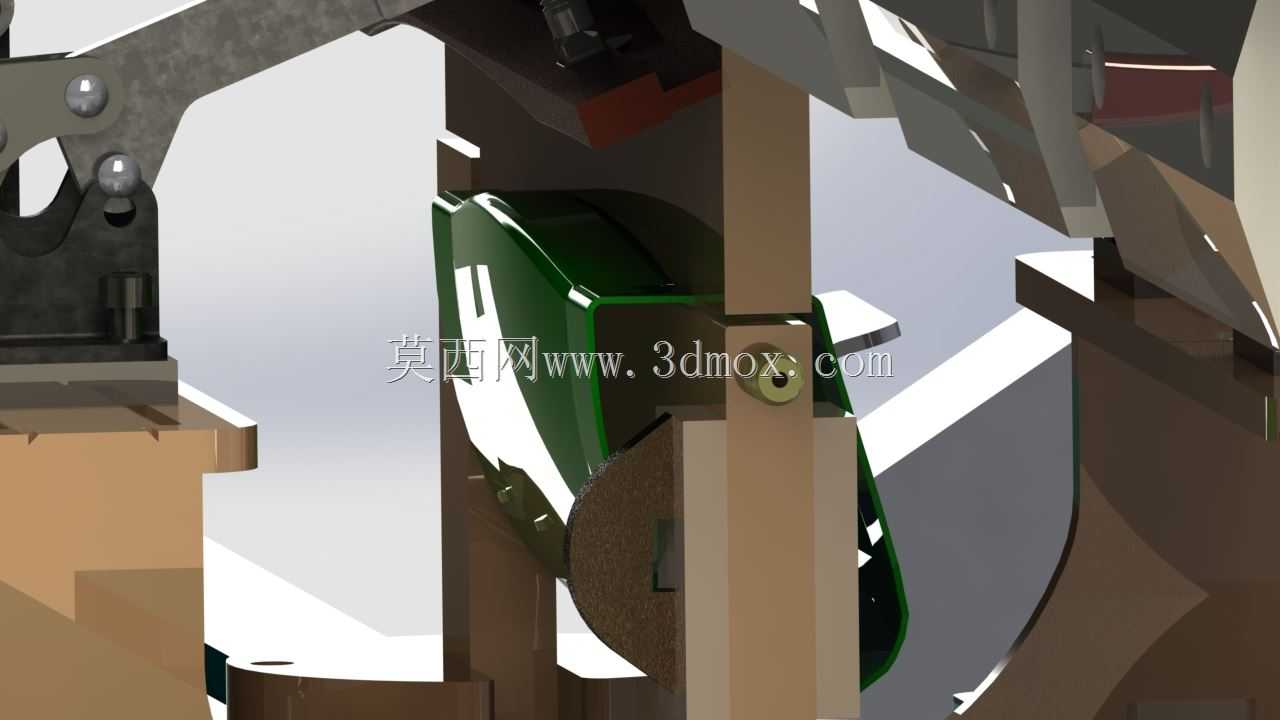

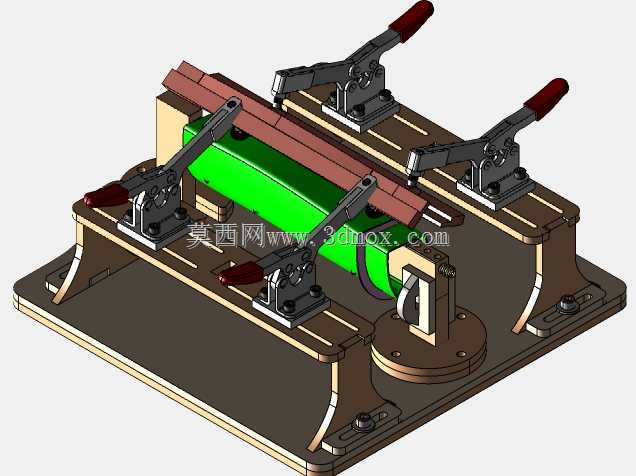

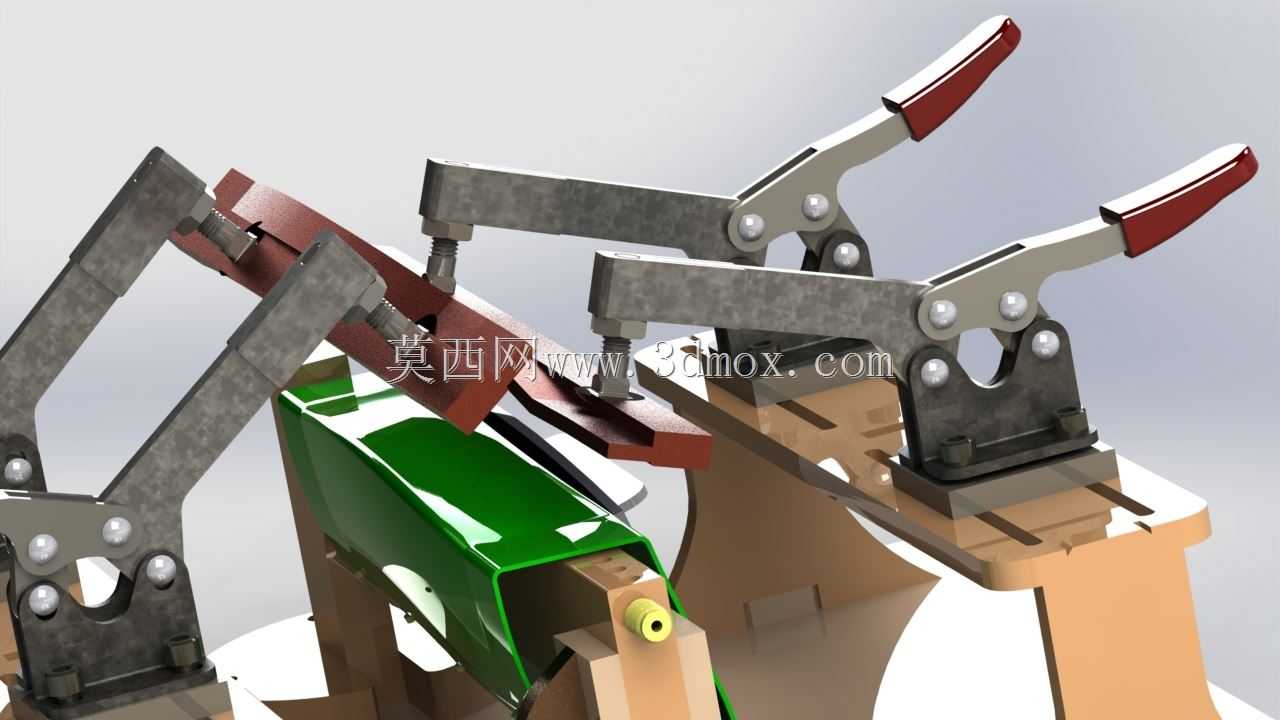

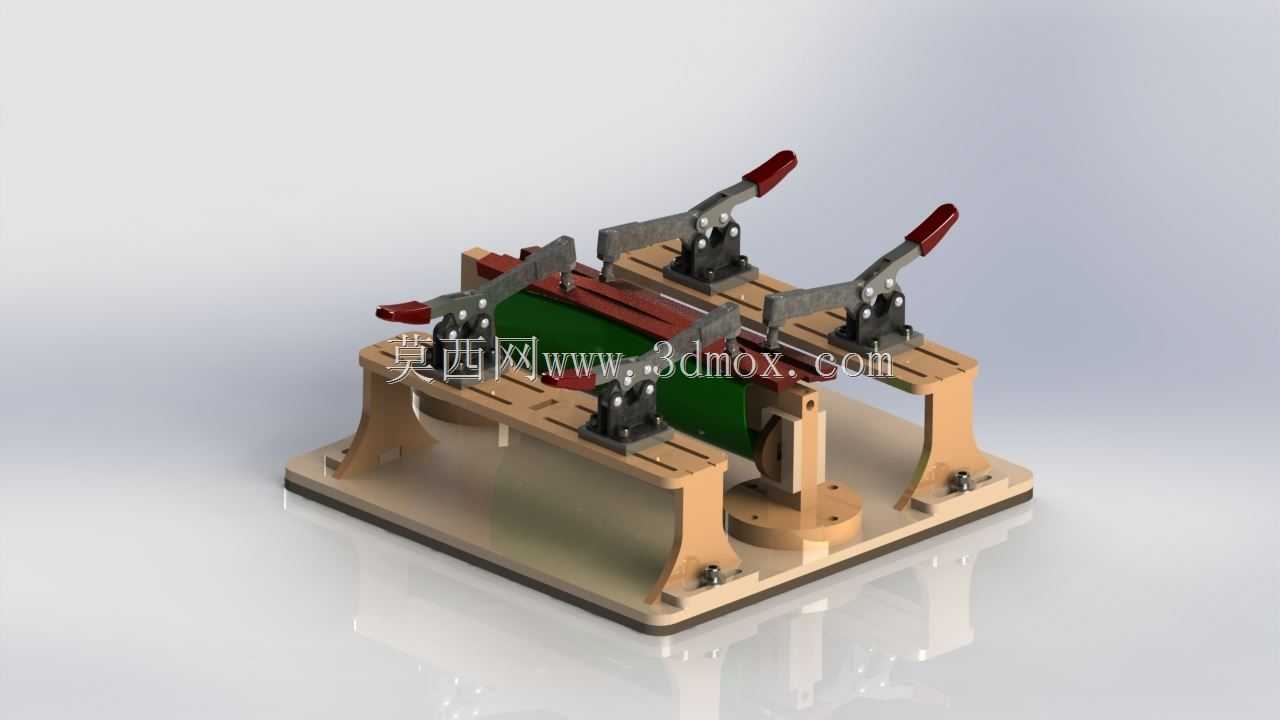

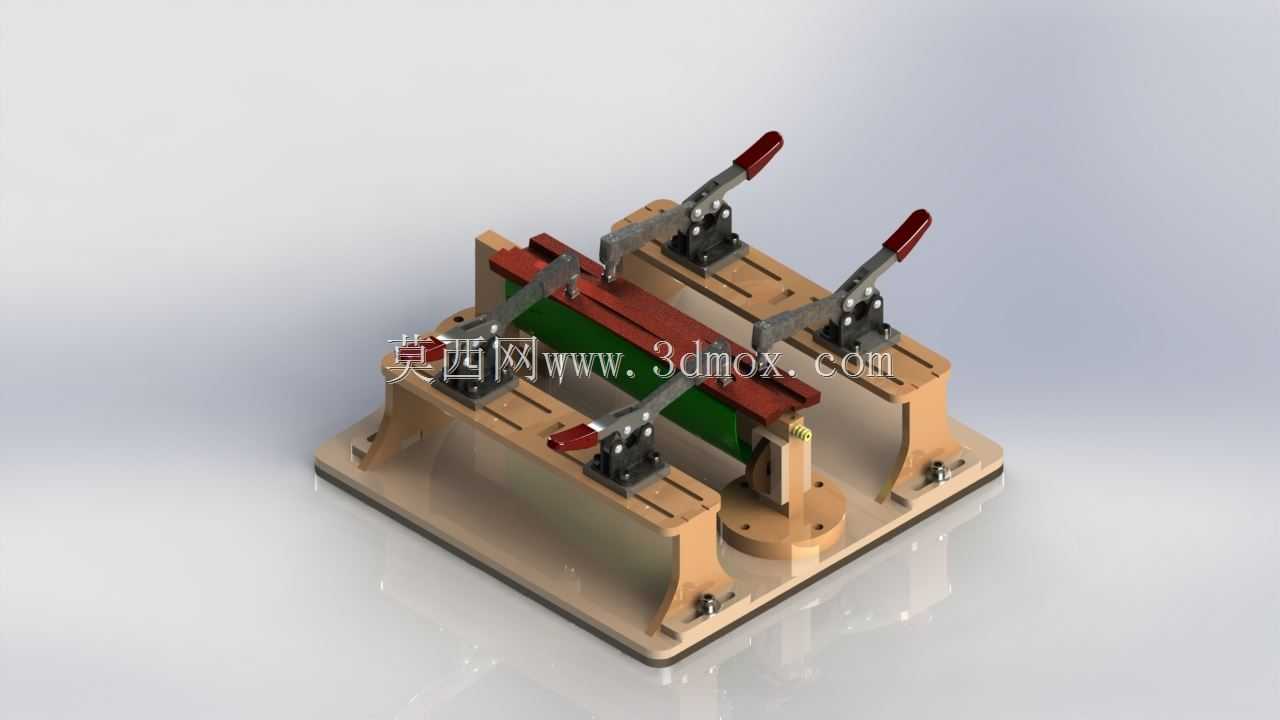

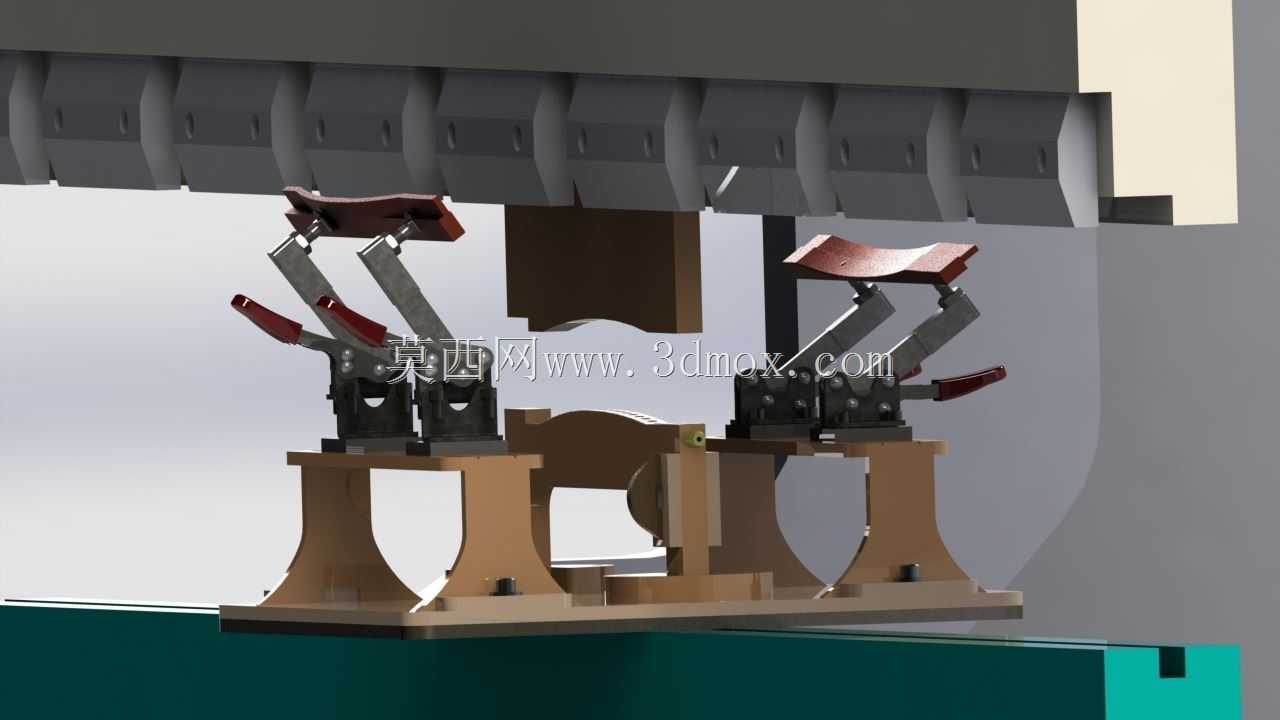

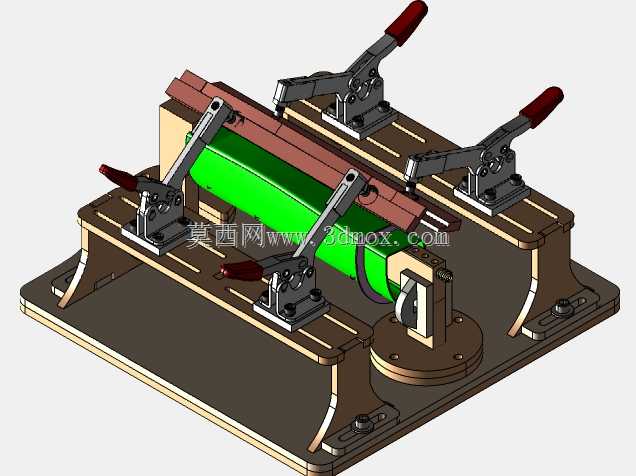

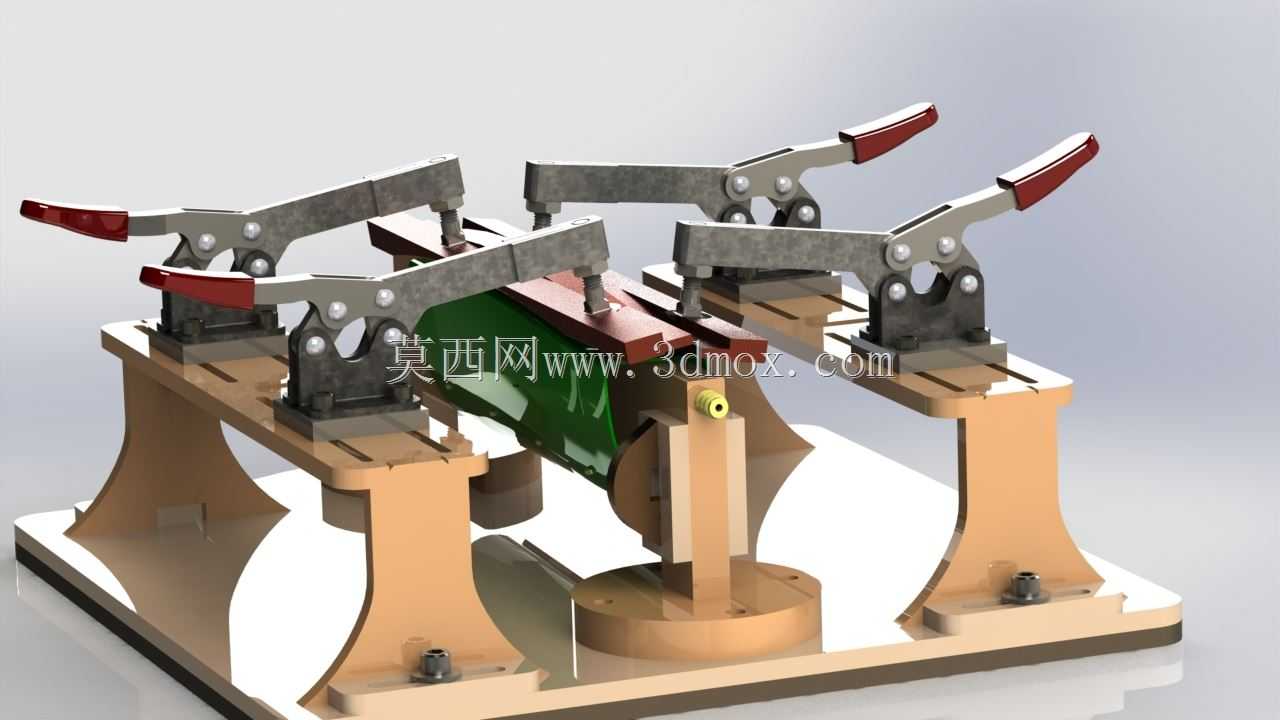

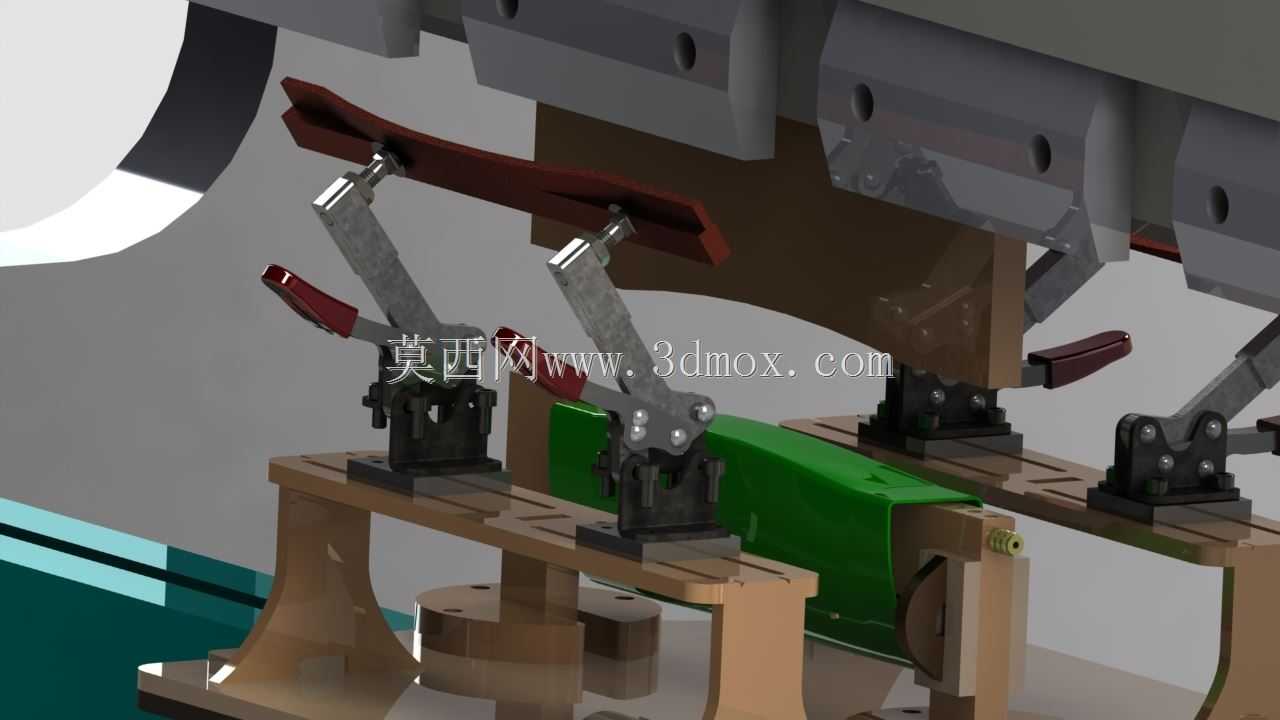

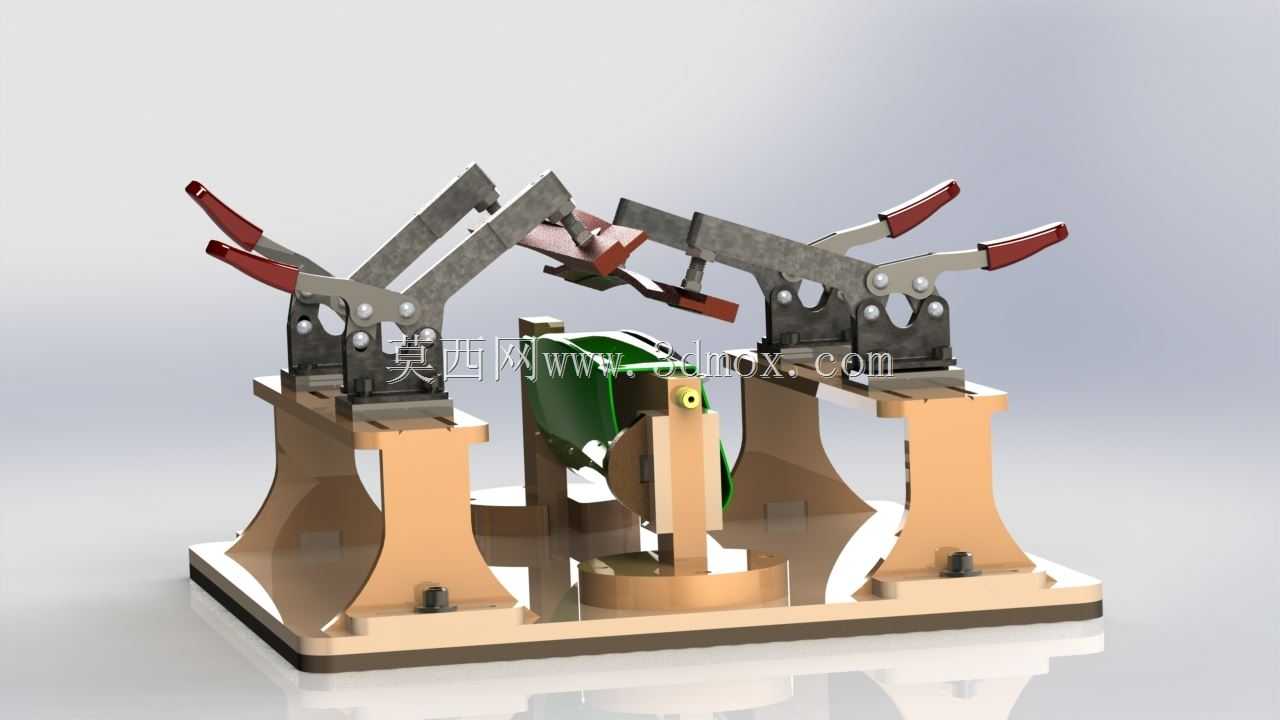

这款工装夹具主要面向金属薄板类零部件焊接后的形变校正工序，在汽车制动系统气封组件、小型压力容器脉压阀部件的生产场景中应用广泛。在实际生产过程中，带气封结构的芯塞、脉压阀组件多采用薄金属板拼接焊接工艺，焊接过程中热输入会导致板材产生不可控的平面翘曲变形，直接影响后续装配的密封性能与尺寸精度，这款压平工具正是为解决该类形变问题设计。夹具整体采用模块化布局，底座为带标准T型槽的铝合金型材基座，可根据不同规格工件的外形尺寸调整安装位置，适配长度在150mm至400mm区间、宽度在80mm至200mm区间的各类板式焊接件，安装边界预留足够的操作空间，无需额外改造即可适配常规工作台的安装孔位。夹具配置四组水平式快速夹钳，夹钳手柄带防滑绝缘护套，单组夹钳可提供最高500N的恒定压紧力，压紧点沿工件形变趋势分布，可针对焊接后翘曲的不同位置施加精准的压合力，将变形的板材挤压恢复至设计要求的平面轮廓精度。夹钳的安装座可沿底座滑槽横向、纵向双向调节，配合可更换的定位挡块与仿形支撑块，能够快速适配不同结构的气封芯塞、脉压阀组件，无需重新制作整套工装即可完成多规格产品的换产。设计过程中充分考虑了焊接工序的操作便利性，夹钳的操作手柄全部朝向工装外侧排布，操作人员无需探身到工装内侧即可完成所有夹钳的开合操作，压紧过程中仿形支撑块完全贴合工件非焊接面的设计轮廓，避免压平过程中对工件已成型的结构造成二次损伤。工装的定位基准面经过精磨处理，平面度控制在0.02mm以内，可保证压平后的工件平面度满足后续装配的密封要求，底座底部设置标准定位销孔，可直接固定在焊接工作台或压平工位的台面上，整体结构稳固，重复定位精度可靠，能够有效降低焊接后工件的校正工时，提升该类零部件的生产合格率与生产效率。
