定制哈雷宽胎Softail摩托车车架三维设计

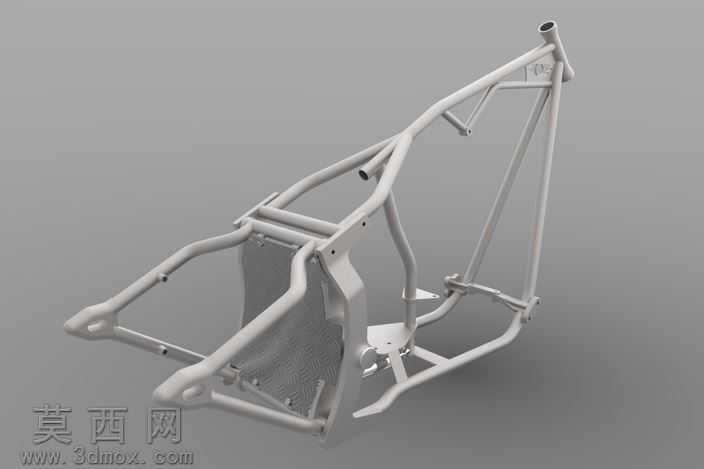

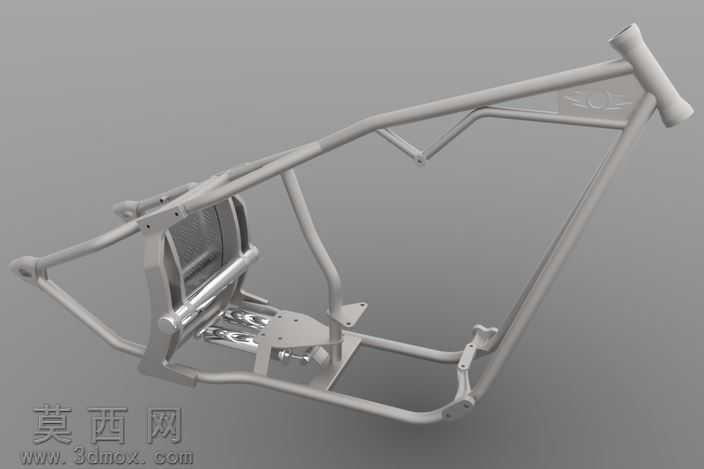

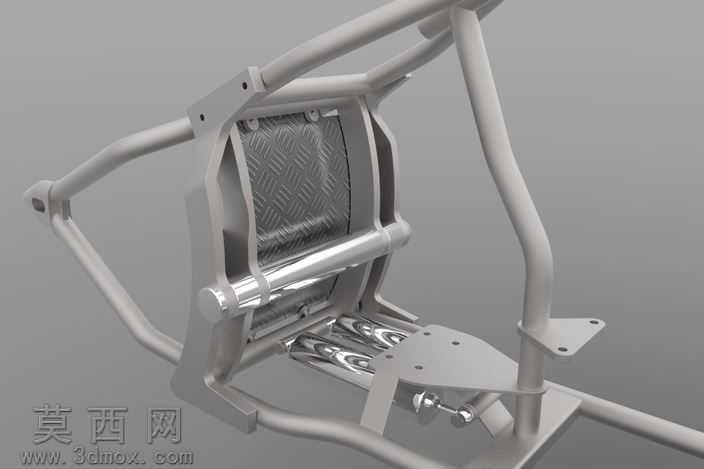

该作品为适配宽轮胎的定制款Softail摩托车车架三维模型，整体建模过程严格遵循机车改装的工程逻辑，首先基于目标Evo引擎的安装尺寸、RSD/LSD传动系统的匹配要求确定核心基准，将Rake角设定为40°以兼顾宽胎布局的视觉张力与骑行转向的几何合理性。建模阶段以管状结构为核心构建逻辑，通过三维软件的扫掠、放样命令精准还原每一段车架管材的弯折弧度与衔接角度，对车头立管、引擎安装吊耳、后摇臂连接支座、座椅安装位等关键受力部位做了精细化的结构建模，预留了标准的紧固件安装孔位与管线走位空间，确保各安装点位的同轴度、平面度符合实际装配公差要求。材质渲染阶段针对金属管材的特性做了分层材质设置，主体管材采用哑光银灰色金属材质，还原冷轧钢管焊接后的原生质感，对引擎安装位的加强筋、连接支座等部位做了细微的倒角处理，模拟真实机加工的边缘细节，渲染环境采用中性灰无影背景，突出车架本身的线条结构，通过柔和的环境光遮蔽效果展现管材之间的焊接衔接关系与空间层次。设计思路围绕宽胎改装的核心需求展开，特意加宽了后摇臂的安装间距，调整了后车架的下探弧度，避免宽胎在转向、减震压缩过程中与车架发生干涉，同时保留了Softail车系经典的硬尾外观线条，将后减震的安装位做了隐藏式结构处理，在实现宽胎改装视觉效果的同时，兼顾了车架整体的结构强度与复古外观的协调性，所有结构衔接处均做了应力分散的过渡处理，符合定制机车的实际改装生产要求，可直接用于改装方案的效果验证与零部件加工参考。
