直列四缸内燃机缸体结构设计方案

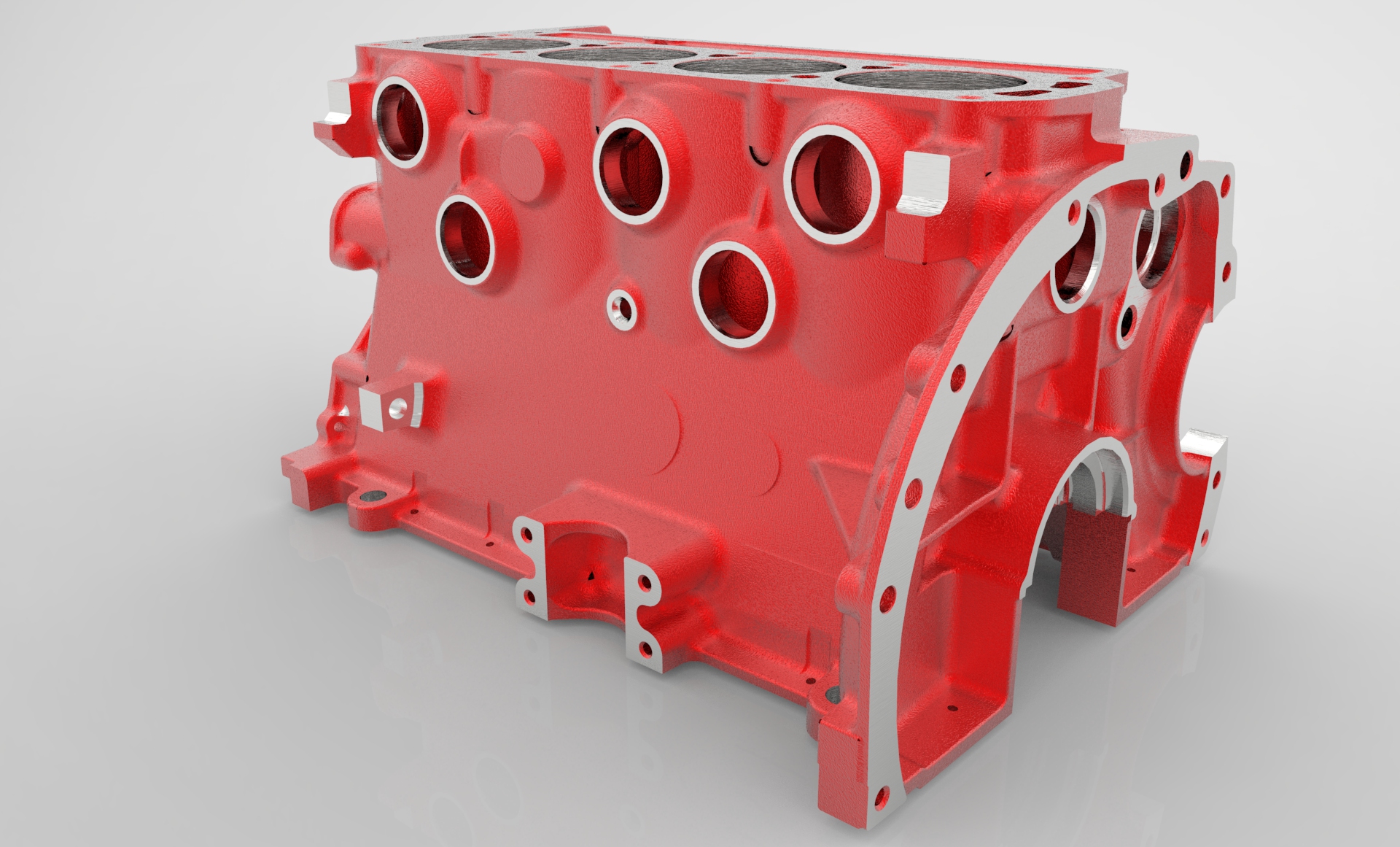

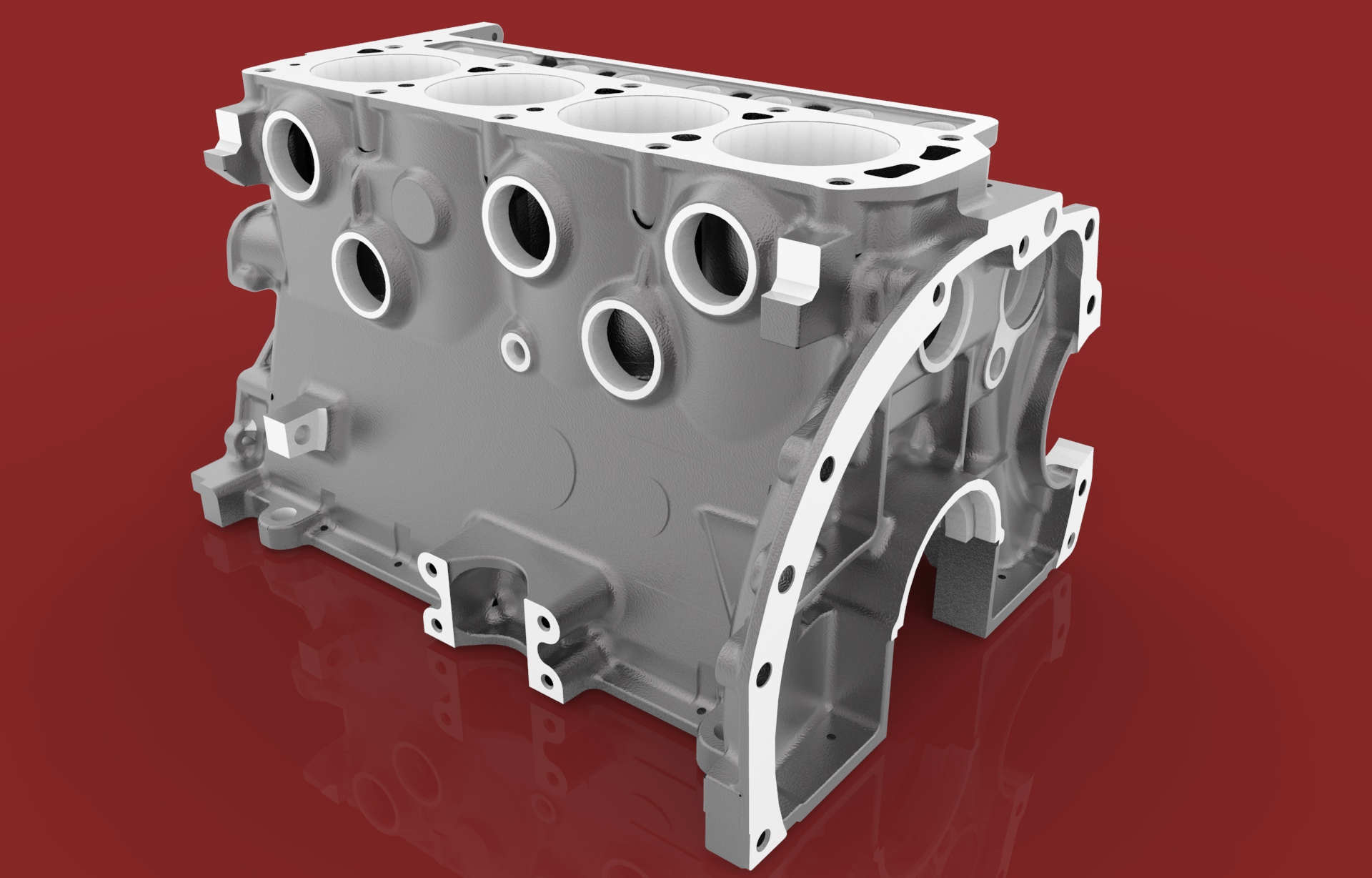

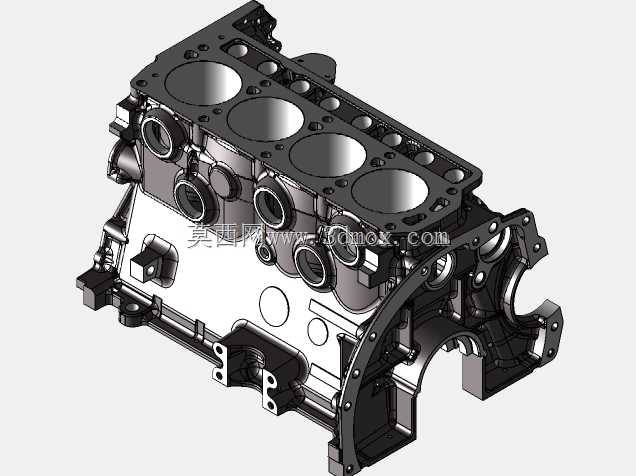

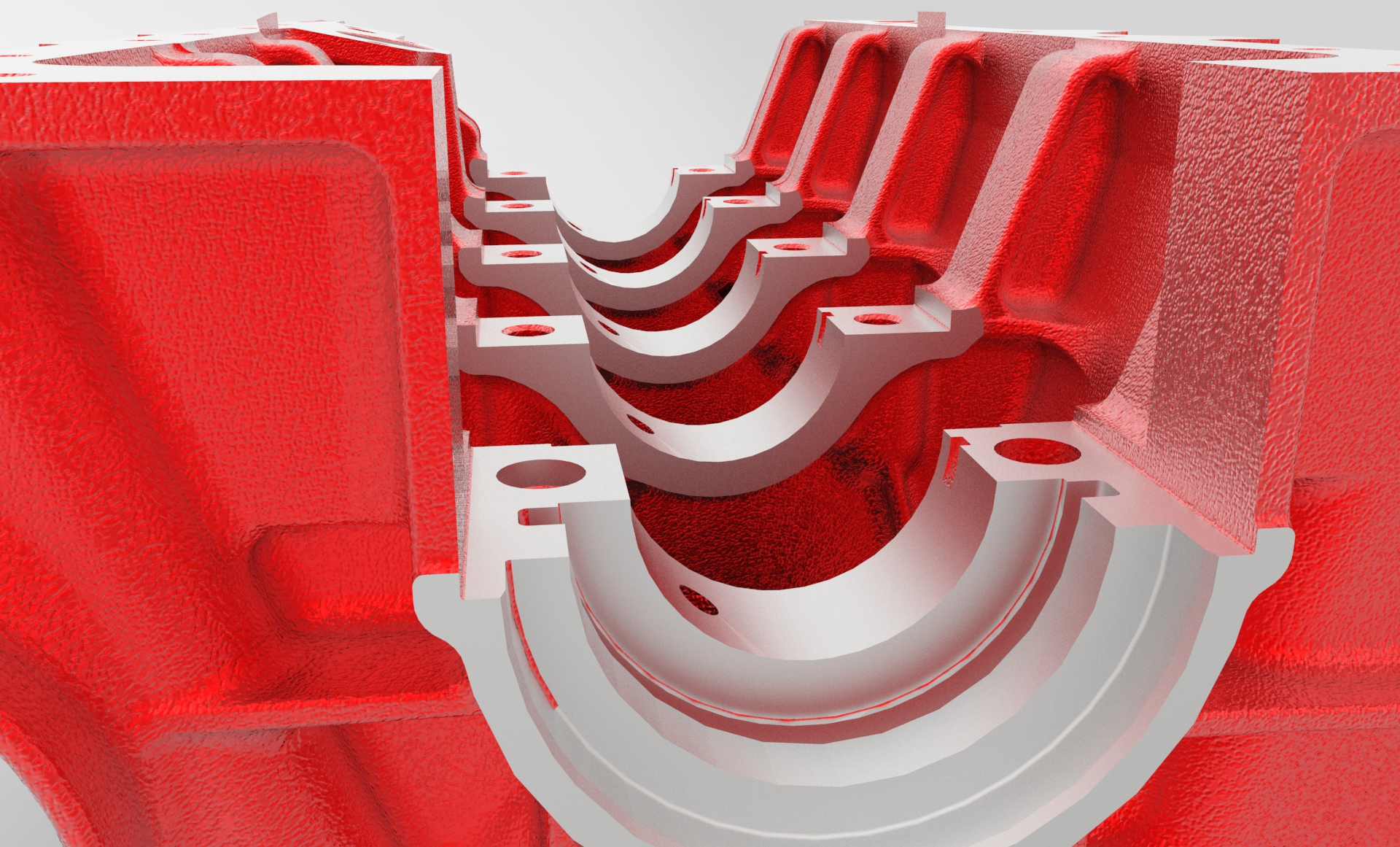

这款缸体是直列四缸往复式内燃机的核心承载基体，是整套动力系统所有核心零部件的安装定位基准，在乘用车动力总成、轻型商用车动力单元、小型工程机械动力配套、固定式发电机组动力源等场景中，都作为核心基础部件存在，直接决定了整套动力装置的运行可靠性、NVH表现与服役寿命。从实际功能来看，缸体需要同时承担多重核心作用：首先是为活塞、连杆、曲轴等运动组件提供精准的运动导向与支撑，保证曲柄连杆机构在高速往复运转过程中始终保持稳定的配合间隙，避免出现偏磨、卡滞等失效问题；其次是整合设计了完整的冷却水道与润滑油道，通过缸体内部的密闭流道，将冷却液输送到燃烧室周边各个高热负荷区域，带走燃油燃烧产生的多余热量，维持发动机工作在合理温度区间，同时将压力润滑油输送到各个摩擦副表面，形成稳定油膜降低运转磨损；此外缸体还要承受燃油燃烧过程中产生的爆发压力、曲柄连杆机构运动带来的交变冲击载荷，以及整车运行过程中传递的振动载荷，因此整体结构的刚度、强度设计是整个开发过程的核心要点。在设计思路上，这款缸体采用了高压压铸铝合金的结构方案，相比传统铸铁缸体能够实现30%以上的减重效果，有效降低动力总成自重，助力整车实现轻量化目标。结构设计上采用了集成化设计思路，将机油泵安装位、水泵连接位、正时系统罩盖安装面、变速箱连接法兰等周边附件的安装接口全部整合在缸体本体上，减少了独立连接支架的数量，既提升了整体装配精度，也进一步降低了整机重量。缸体顶面的四个气缸孔采用了平台珩磨工艺设计的配合面，能够保证与气缸盖、气缸垫的密封可靠性，避免出现漏气、漏水、漏油的三漏问题；缸体侧面预留的多个开孔，分别对应凸轮轴位置传感器、水温传感器、机油压力传感器等电控元件的安装位，满足电喷发动机的电控系统布置需求；下部的曲轴箱部分采用了龙门式结构设计，相比平分式结构拥有更高的整体弯曲刚度，能够更好地承受高转速下的曲轴冲击载荷，主轴承座采用了加厚加强筋设计，分散曲轴运转带来的集中载荷，避免长期运行后出现主轴承孔变形的问题。在外形尺寸与安装边界方面，这款缸体的轴向长度匹配直列四缸的缸心距设计，整体宽度预留了完整的冷却水道布置空间，高度方向覆盖从缸盖安装面到油底壳连接法兰的完整区间，所有安装孔位的位置度公差都控制在0.05mm以内，保证与周边配套部件的装配兼容性；缸体的前后端面分别预留了飞轮壳、正时罩盖的安装螺纹孔，侧面的附件安装位按照通用的前置前驱动力总成布置方案设计，能够直接适配多数同排量级别的乘用车动力传动系统匹配需求，不需要额外做安装位的改装调整。
