透明结构棘轮扳手三维设计作品

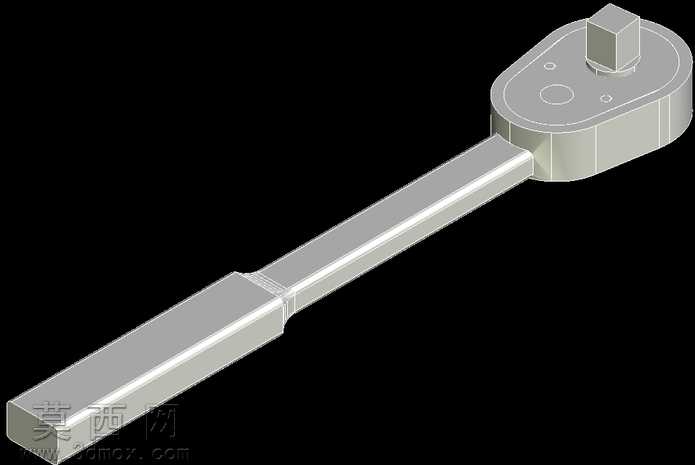

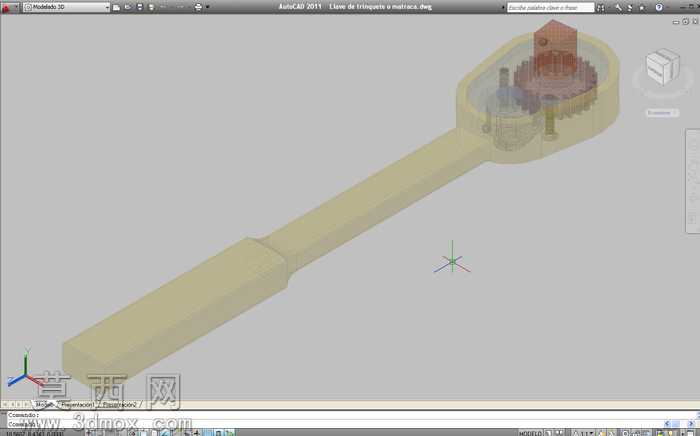

本作品为棘轮扳手的三维结构设计模型，建模阶段采用三维设计软件完成全参数化构建，整体遵循手动五金工具的实际尺寸比例进行1:1还原，完整覆盖扳手长柄握持段、头部棘轮容纳腔、内部传动组件的全部几何特征。建模过程中首先绘制手柄的拉伸路径，通过多段线拟合手柄的人体工学握持弧度，对握持段的防滑收腰结构做了平滑倒角处理，避免尖锐棱角带来的视觉生硬感，同时匹配实际工具的握持手感设计。针对扳手头部的核心棘轮结构，建模时单独拆分了棘爪、棘轮齿圈、换向拨块、端盖等独立零件，每一个零件的配合公差都按照机械装配逻辑预留了合理间隙，确保虚拟装配状态下各部件不存在干涉问题。为了清晰展示内部传动原理，创作者对扳手头部的外壳部分赋予了半透明哑光材质，调整材质的透明度参数至30%左右，既保留外壳的整体轮廓辨识度，又可以让观察者直接透过外壳看到内部棘轮与棘爪的啮合状态，无需做爆炸视图拆分就能直观理解扭矩传递的路径。内部的金属传动零件则赋予了磨砂金属材质，调整了金属粗糙度与反射参数，模拟合金钢零件的真实质感，和半透明的外壳材质形成明确的视觉层次区分。模型的坐标系设置符合三维建模规范，视图方向调整至可以同时完整展示手柄整体长度与头部内部结构的斜等测视角，添加了基础的环境漫反射光照，避免模型局部出现过暗的死黑区域，让每一处结构细节都清晰可见。设计思路上，该模型没有停留在扳手的外观外形复刻，而是以结构展示为核心目标，通过材质透明度的差异化处理，降低了棘轮扳手内部传动结构的理解门槛，既可以作为五金工具设计的外观参考，也能够作为手动工具结构原理讲解的直观演示素材，还原了棘轮扳手单向锁止、扭矩传递的核心结构特征，各零件的几何形态都符合实际量产棘轮扳手的加工工艺要求，没有出现违背生产逻辑的异形结构。
