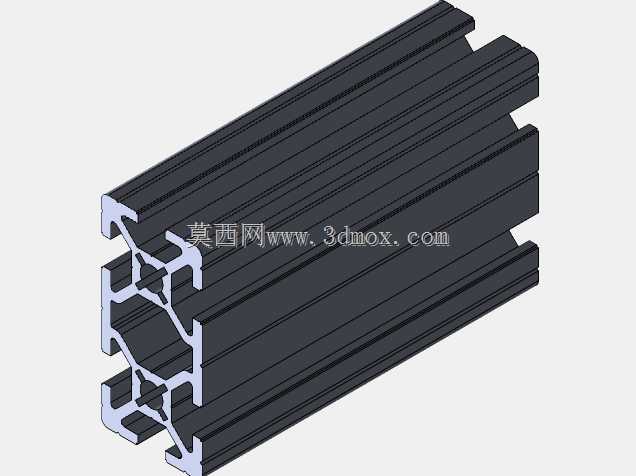

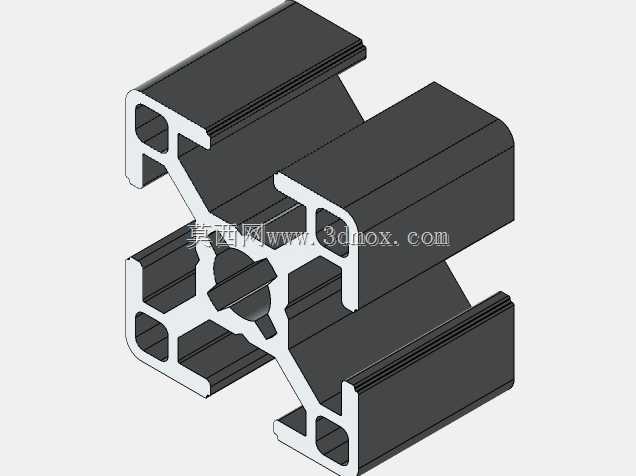

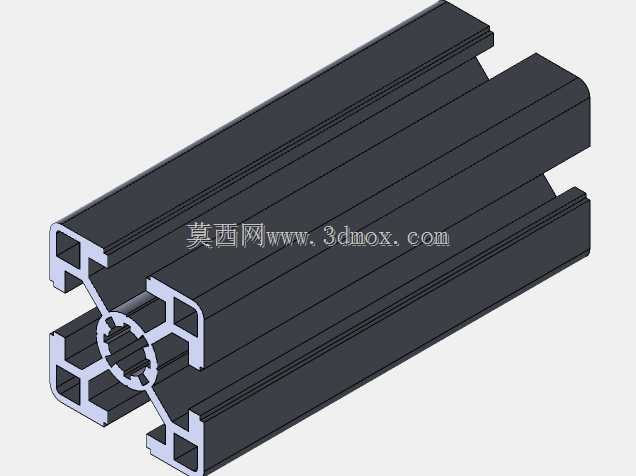

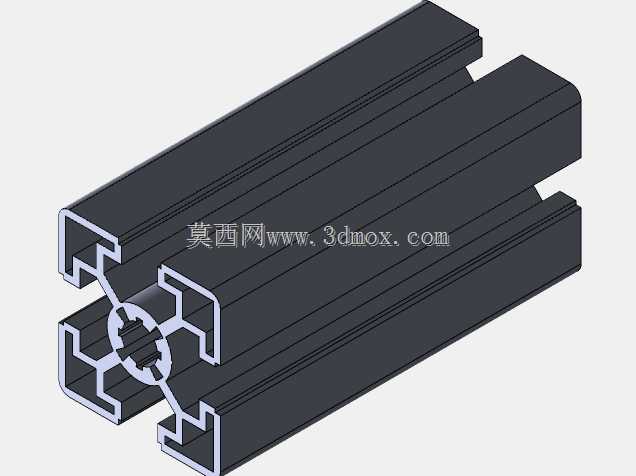

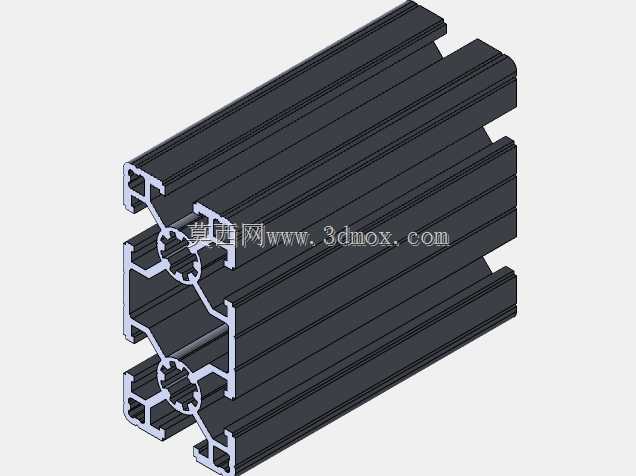

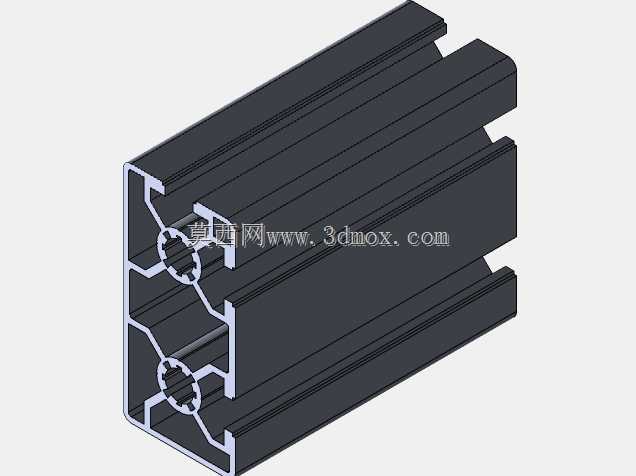

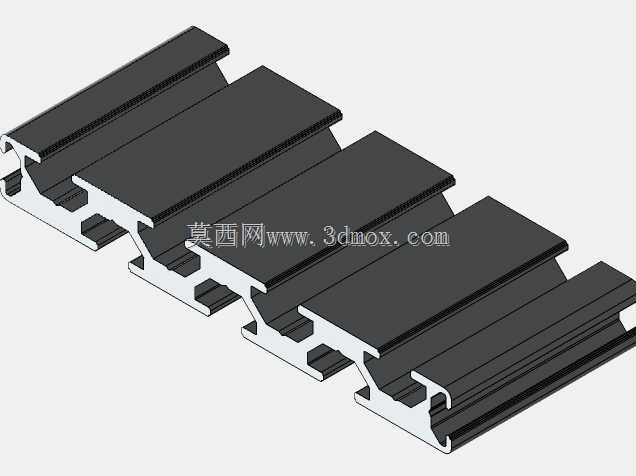

西格玛系列工业铝型材截面结构设计

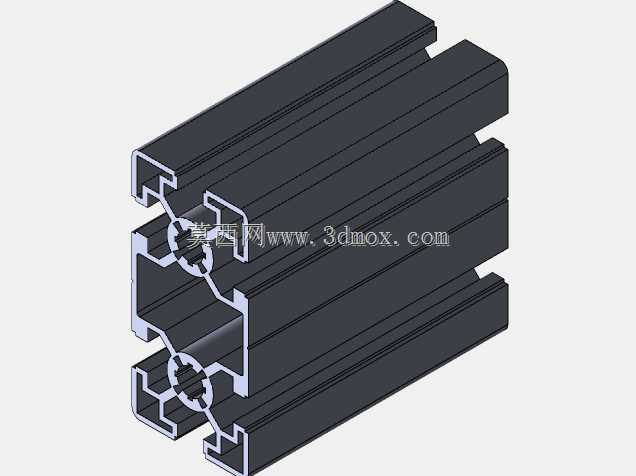

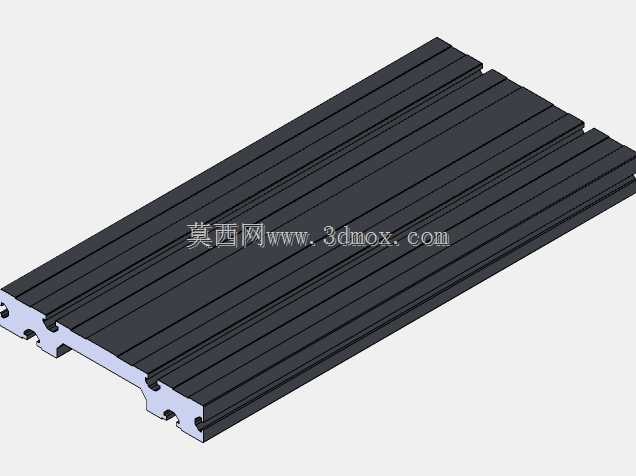

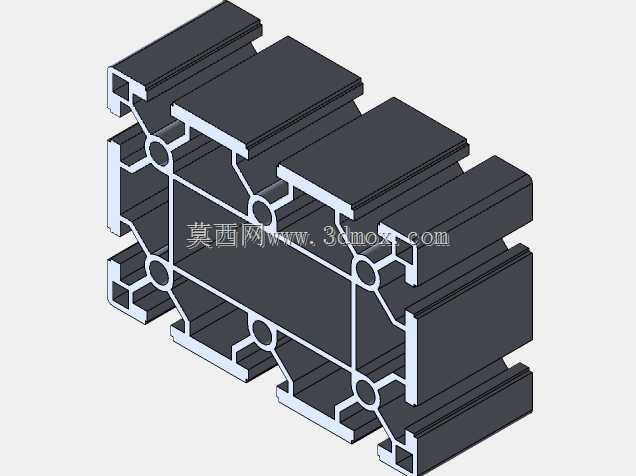

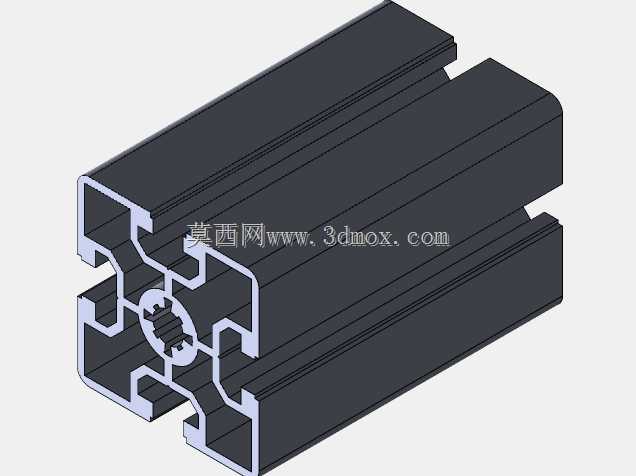

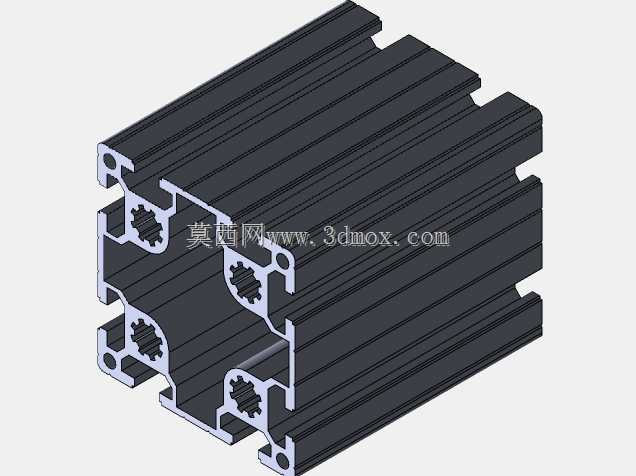

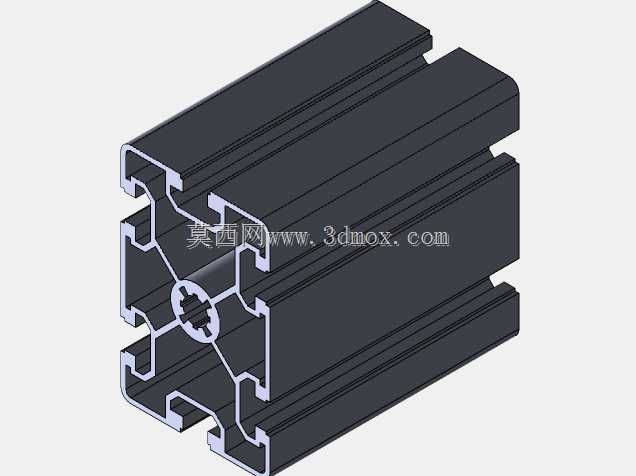

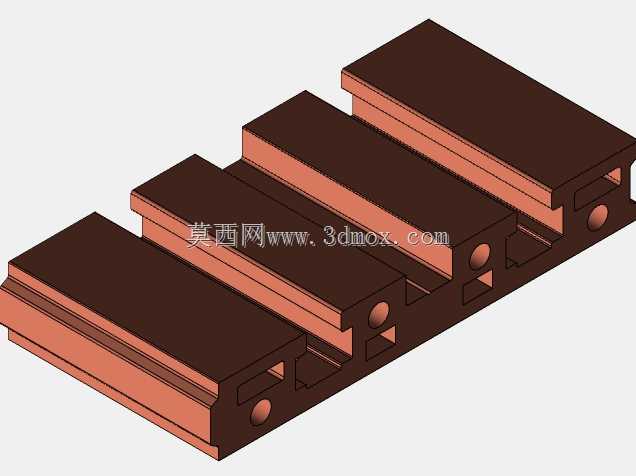

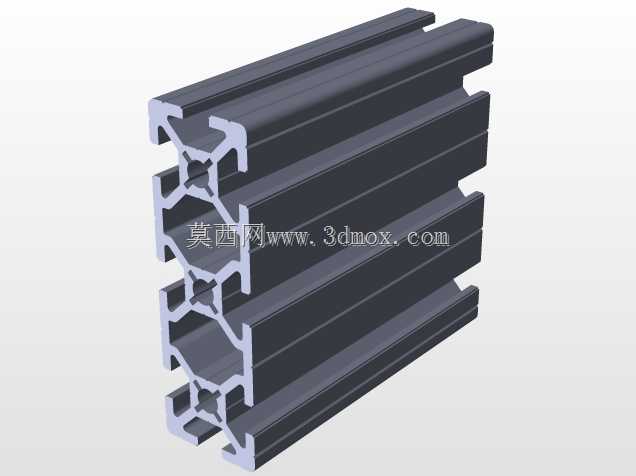

本次呈现的西格玛系列铝型材，是工业框架搭建领域应用极为广泛的基础结构件，覆盖15、22、30、40、45、60、80、90等多规格截面尺寸，可适配从轻量型操作台到重载型设备机架的全场景搭建需求，在自动化生产线工位架、智能仓储货架、设备安全防护围栏、检测仪器工作台、物流输送线侧架等场景中均能作为核心受力构件使用。这类铝型材采用模块化设计思路，截面预设的T型槽与内装式连接槽位，无需额外焊接工序，仅通过配套的角件、螺栓、滑块螺母即可完成快速拼接装配，大幅缩短现场施工周期，同时拆卸后可重复利用，有效降低产线迭代改造成本。从功能特性来看，该系列型材采用6063-T5铝合金挤压成型，表面经阳极氧化处理，具备优异的抗腐蚀性能与耐磨特性，无需额外做表面涂装即可直接在车间环境下长期使用；截面内部的多腔结构设计在保证整体抗弯抗扭强度的同时，有效降低了型材自身重量，相比同强度的钢制框架减重可达40%以上，便于搬运与高空安装。设计过程中针对不同负载场景做了差异化的槽位布局，小规格22、30系列槽宽较窄，适配轻载场景的小型配件安装，可用于搭建小型桌面设备支架、传感器安装架；40、45系列为通用型规格，槽位布局兼顾安装灵活性与结构强度，是多数自动化设备机架、工作台的首选；60、80、90系列则加大了截面壁厚与内部加强筋布局，重载场景下可作为主承重梁使用，搭配大规格角件可承载数吨级的设备重量，满足大型生产线、重型仓储架的搭建需求。安装边界方面，各规格型材的槽口尺寸遵循统一的工业铝型材安装标准，配套的紧固件、装饰件、面板配件均可通用，无需针对不同规格单独开模采购配件；型材端面可配套端盖做封闭处理，既美观又能防止灰尘杂物进入槽内，侧面槽位可嵌入密封条、有机玻璃板、钣金面板，直接完成防护围栏的封闭安装，无需额外做边框固定结构。
