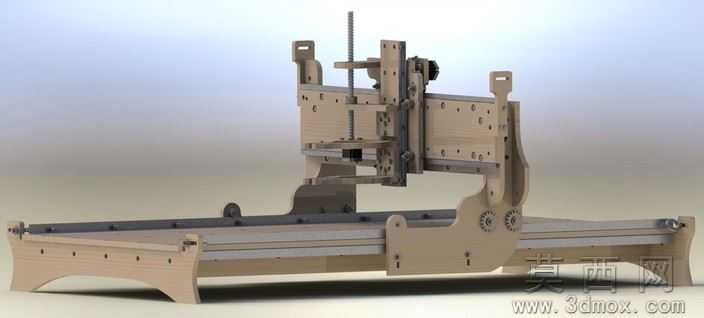

三轴伊斯数控雕刻机床SolidWorks设计模型

本模型为三轴伊斯数控雕刻加工机床的完整三维设计模型，建模阶段采用SolidWorks2012版本完成全参数化设计，建模流程遵循从整体机架到局部功能组件的递进逻辑：首先搭建床身底座的基准框架，完成铝型材横梁、侧支撑板的定位装配，再依次搭建Z轴滑台、主轴安装座、传动丝杠组件、齿轮传动机构，最后完成导轨滑块、紧固件等标准件的配套装配，所有零件均保留完整的建模特征树与参数关联，支持后续按需修改尺寸参数。参数设计层面，模型严格匹配小型桌面数控雕刻机的实际加工行程参数，X轴有效加工行程适配常规板材加工尺寸，Y轴传动采用双侧齿轮同步传动结构保证运行平稳，Z轴采用丝杠传动保障进给精度，所有安装孔位、配合公差均按照实际机械加工标准设定，可直接导出工程图用于生产加工参考。渲染材质部分，模型对不同部件做了区分化材质设置：床身侧支撑板采用密度板纹理材质还原DIY雕刻机的板材特性，传动导轨、丝杠、齿轮采用金属磨砂材质体现金属加工件的质感，铝型材横梁采用阳极氧化铝材质表现工业铝型材的外观特征，整体渲染效果还原了设备的真实装配形态。结构原理上，该设备为典型的三轴联动数控加工结构，X轴负责横梁的前后移动，Y轴负责滑台的左右移动，Z轴负责主轴的上下进给，通过步进电机驱动传动组件带动各轴运动，可实现平面雕刻、板材切割、浮雕加工等多种加工功能，机架采用龙门式结构保障整体刚性，双侧支撑板的弧形造型既减轻自重又提升了结构稳定性。软件兼容方面，模型除原生SolidWorks2012格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Mastercam等绝大多数主流三维CAD/CAM软件，STL格式可直接导入切片软件用于3D打印零件验证，无需额外修复破面即可正常打开编辑。研发教学应用层面，该模型可作为数控设备结构教学的直观案例，帮助学习者理解三轴数控机床的传动原理、装配逻辑与结构设计思路，也可作为小型数控雕刻机DIY研发的设计参考，用于验证结构方案、排查装配干涉，同时也可用于数控编程课程的虚拟加工仿真素材，辅助开展CAM编程实操练习。
