喷火战机宽弦方向舵总成结构

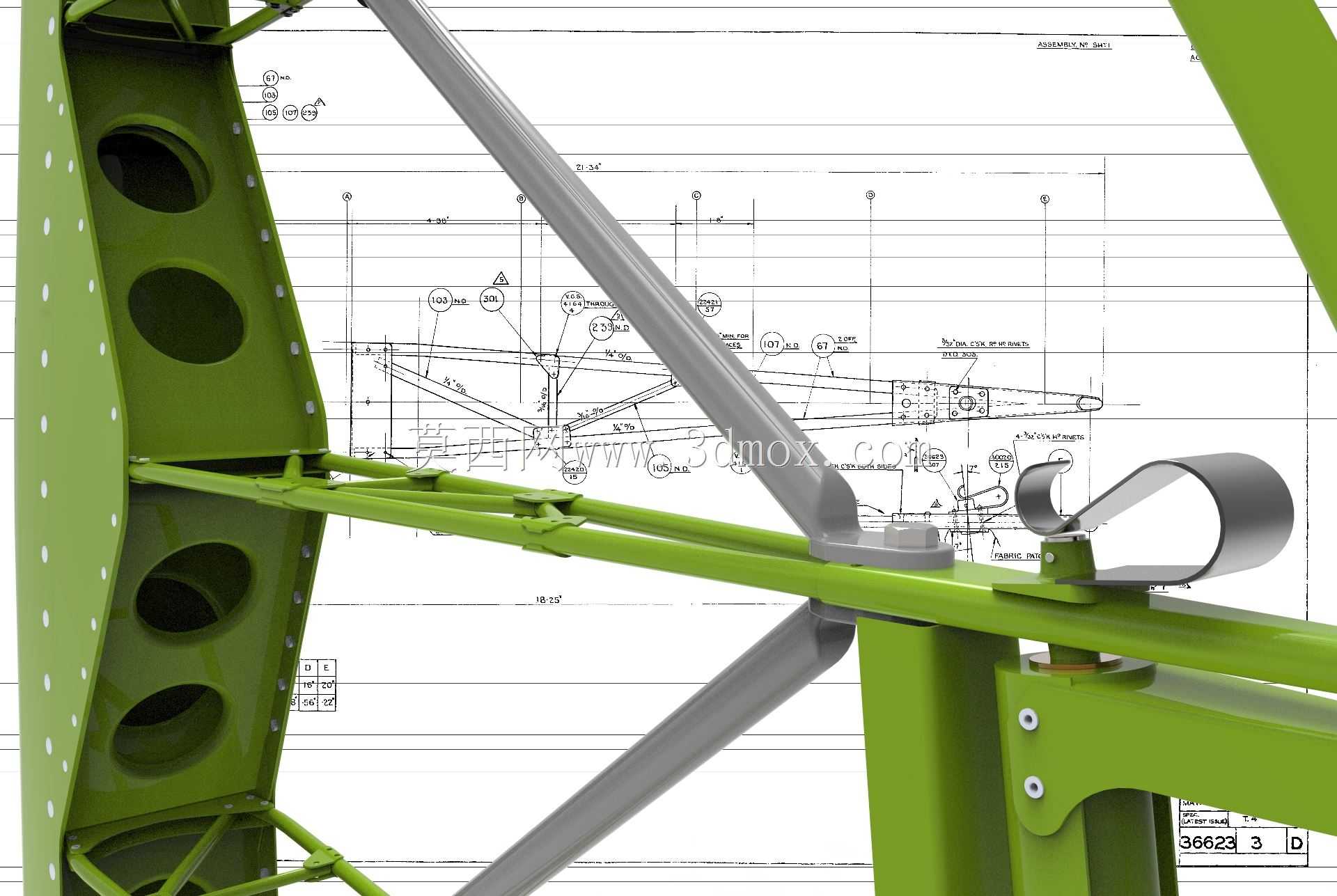

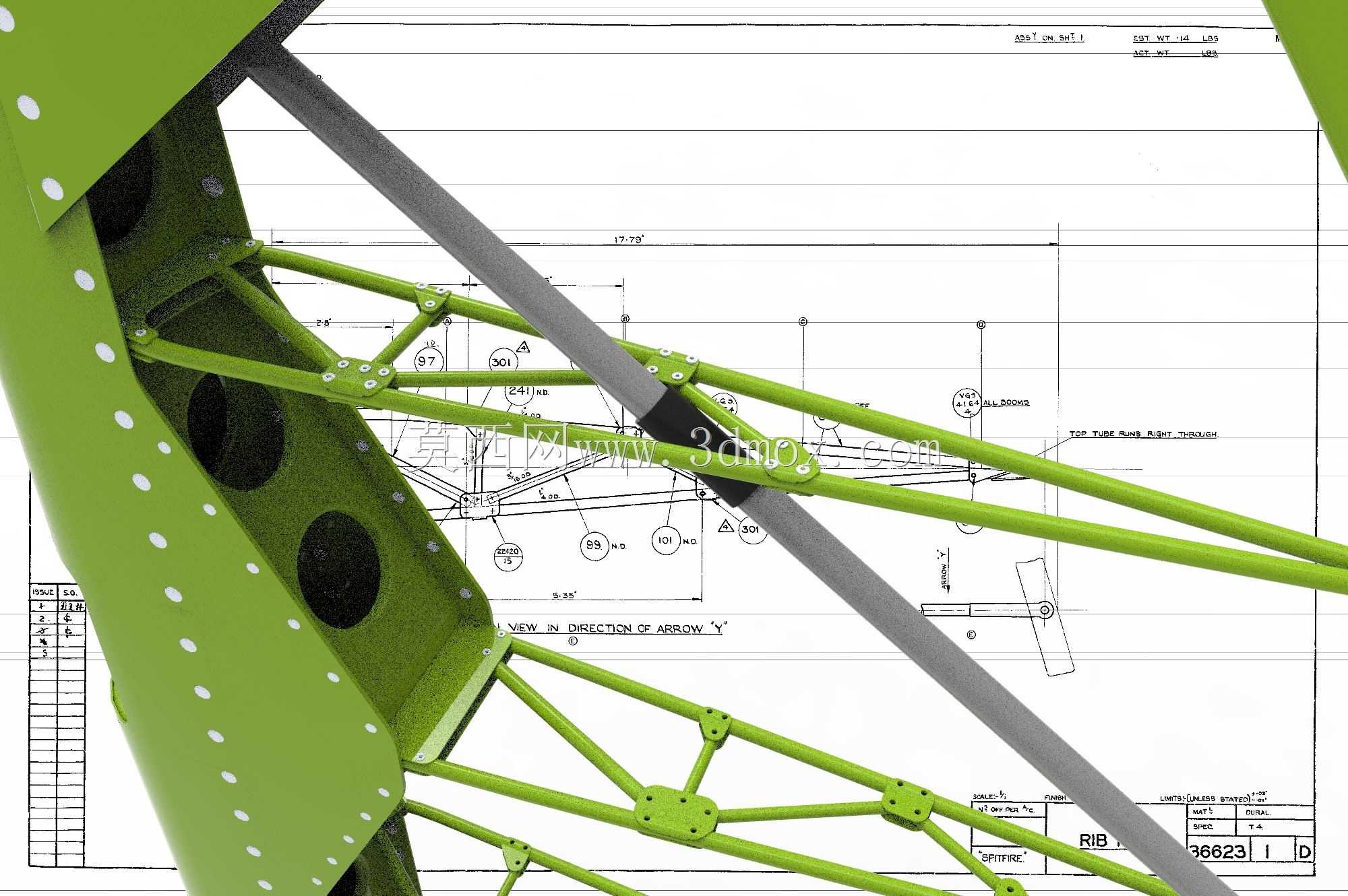

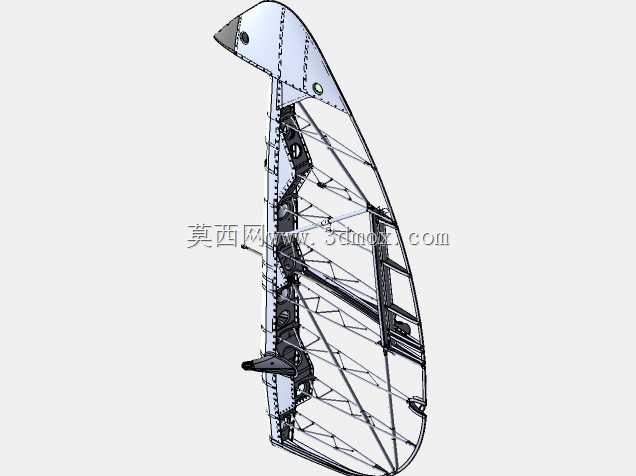

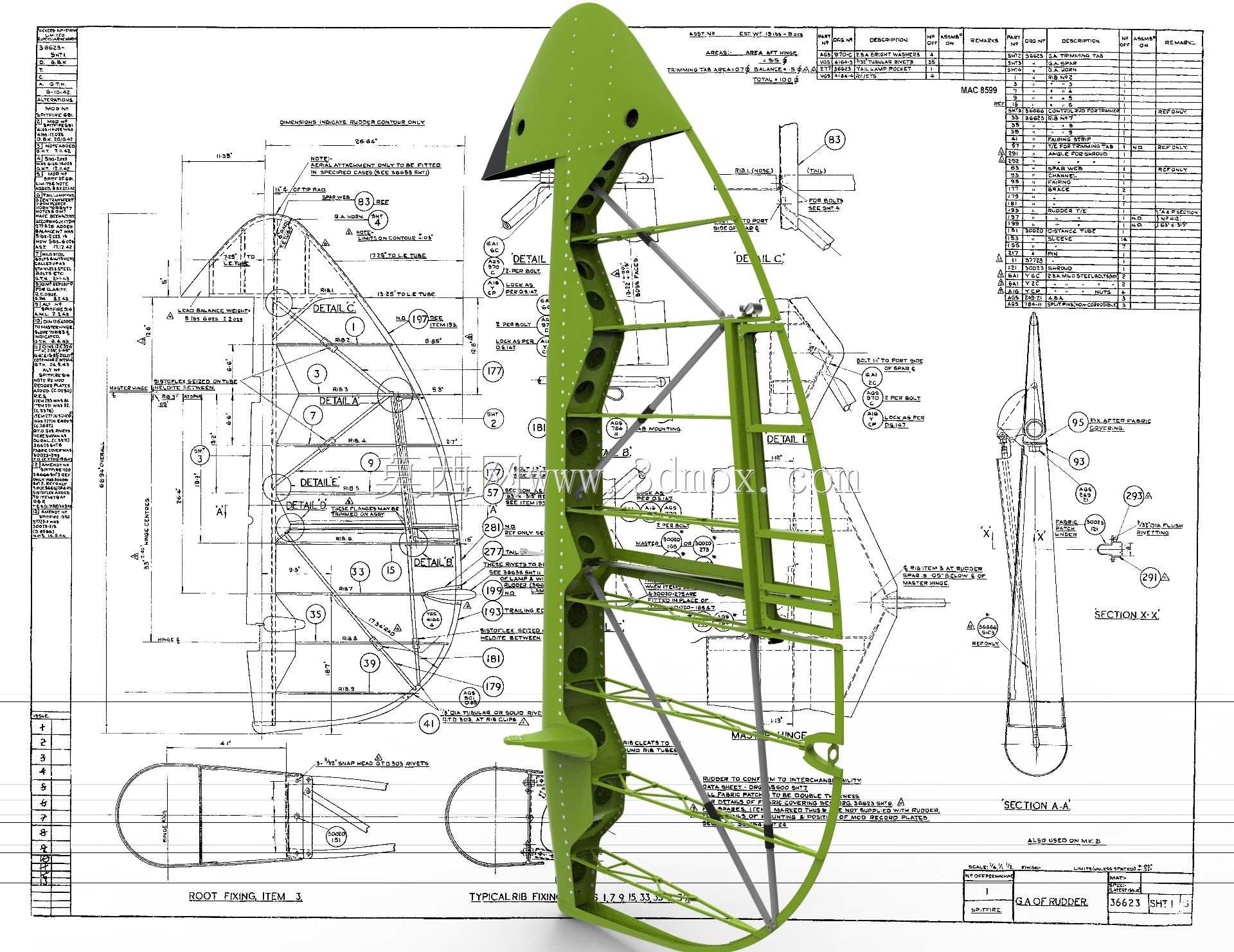

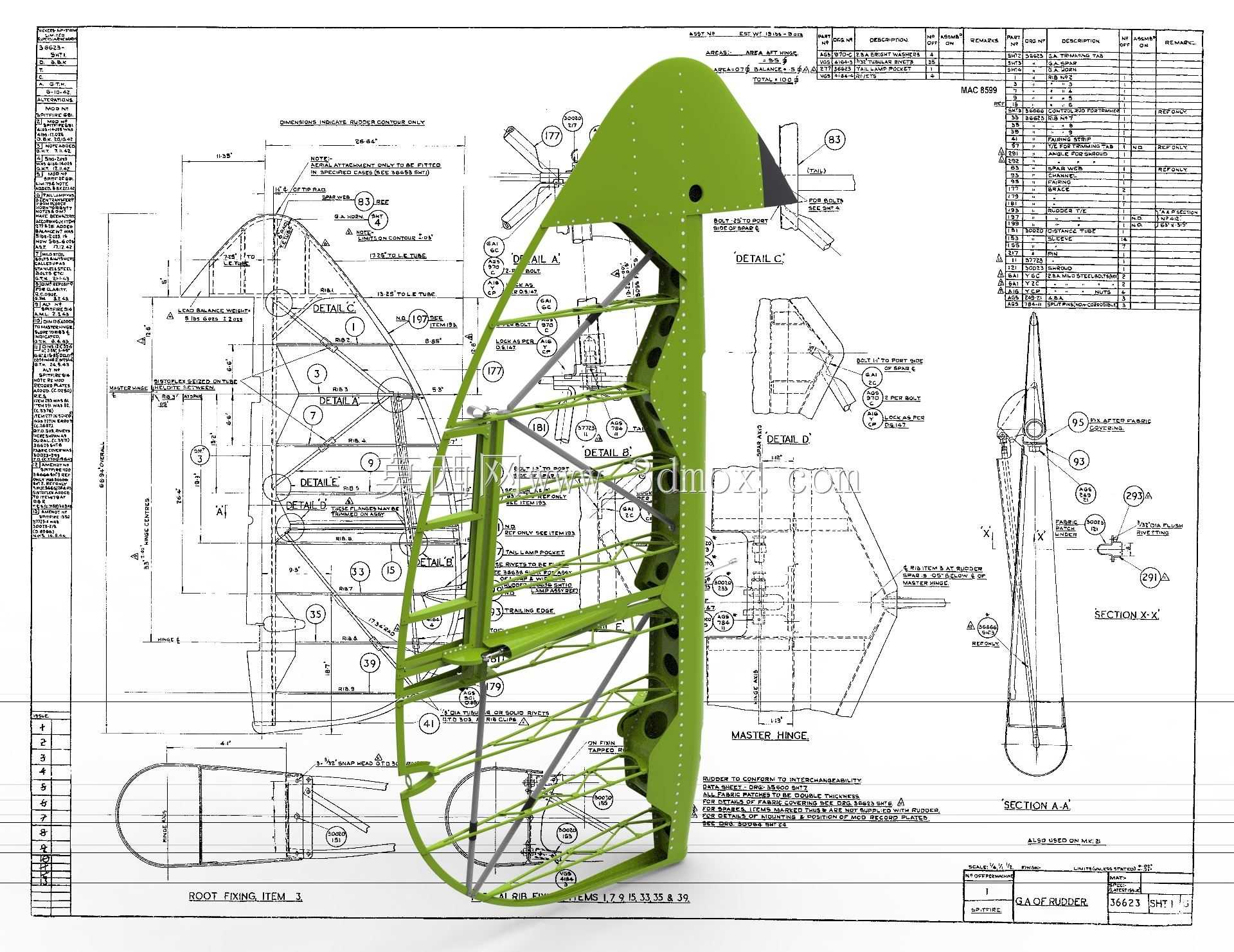

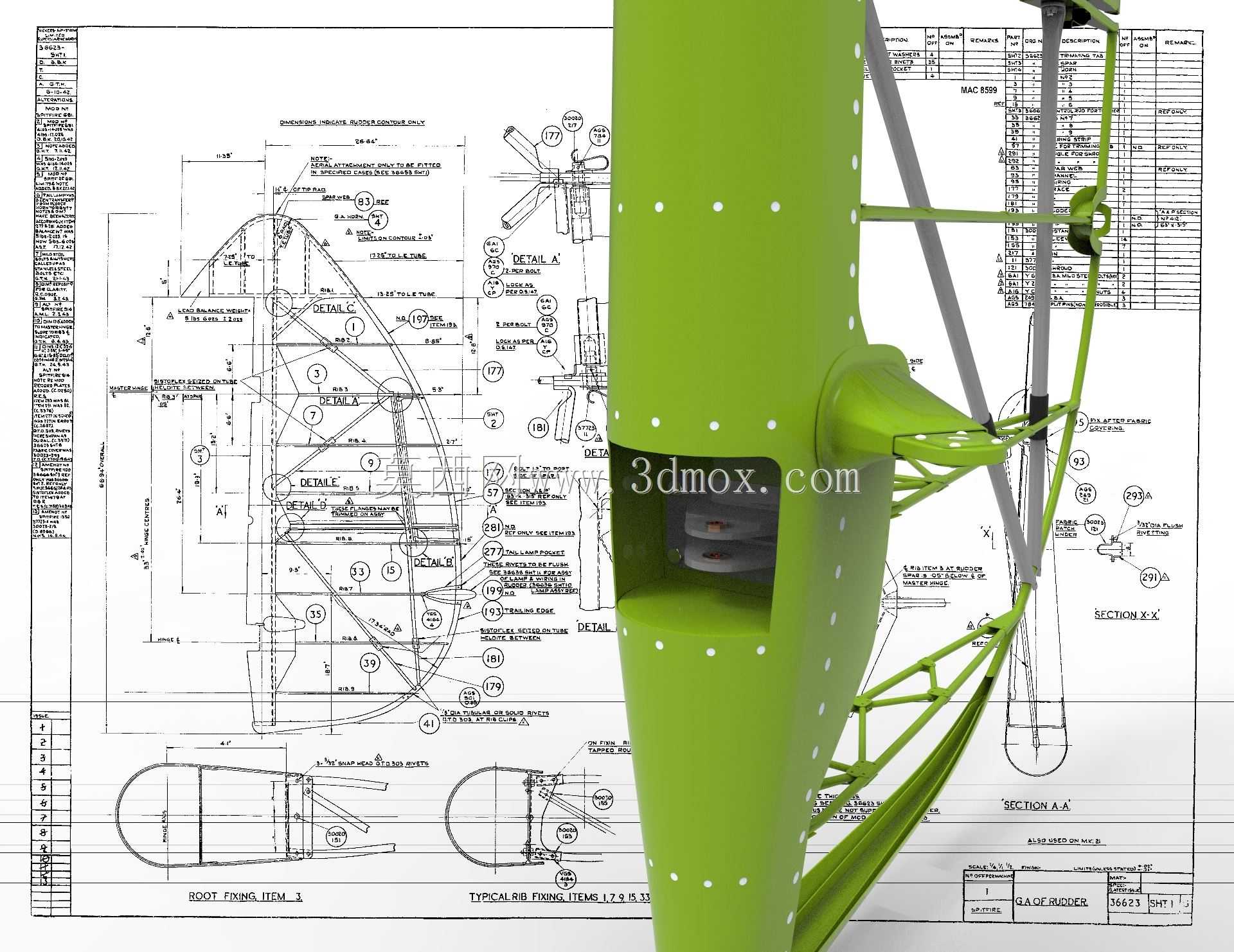

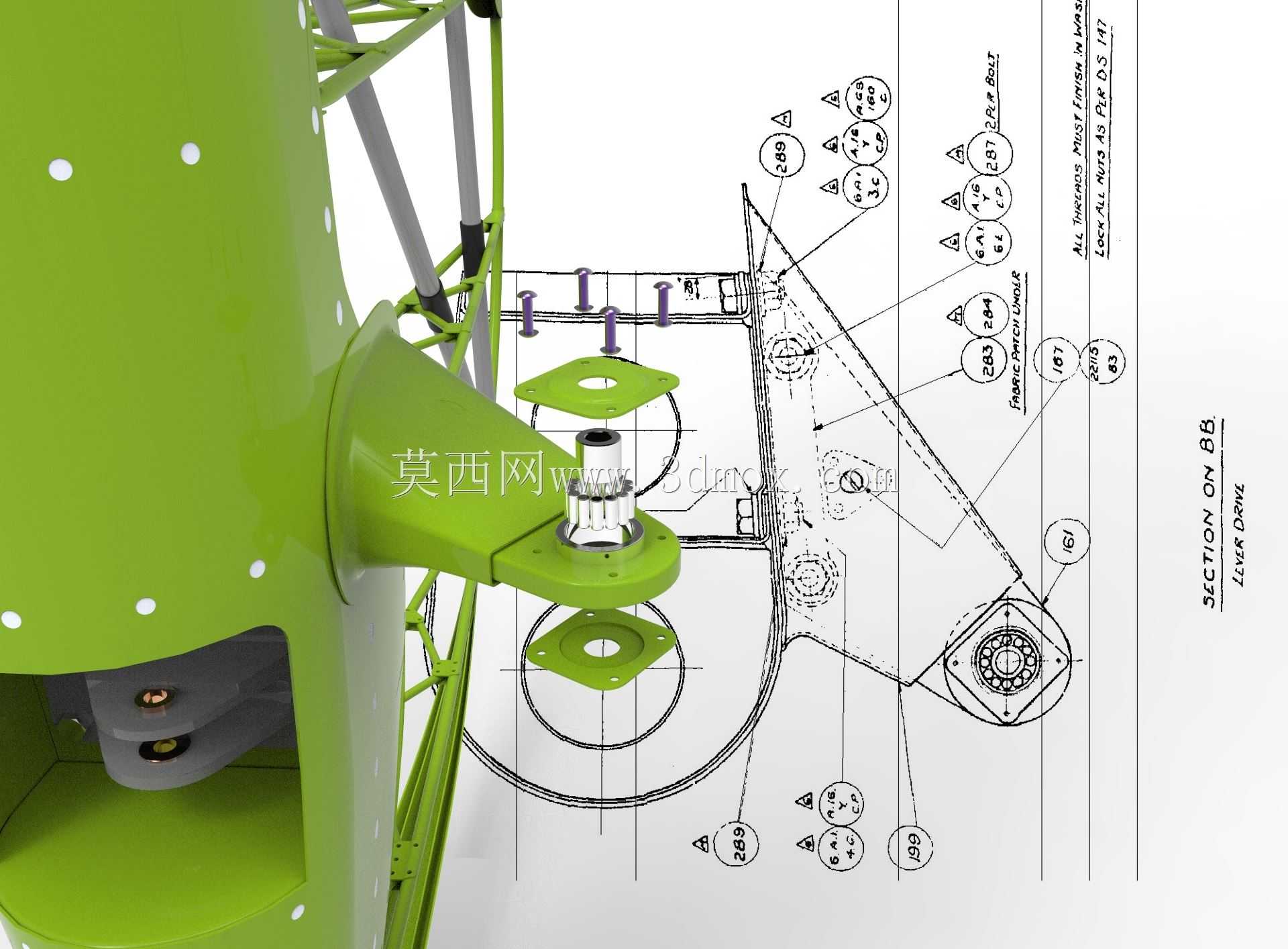

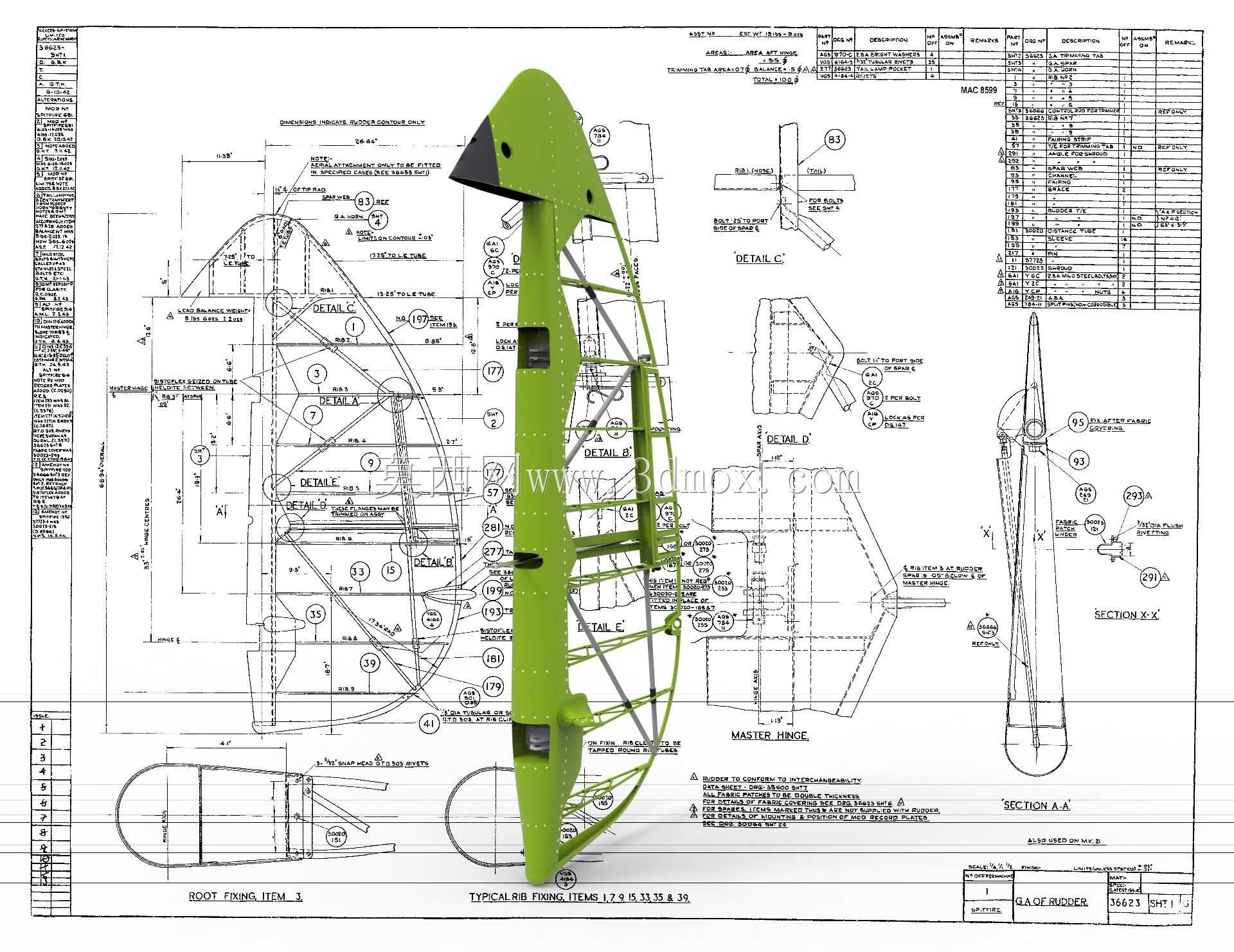

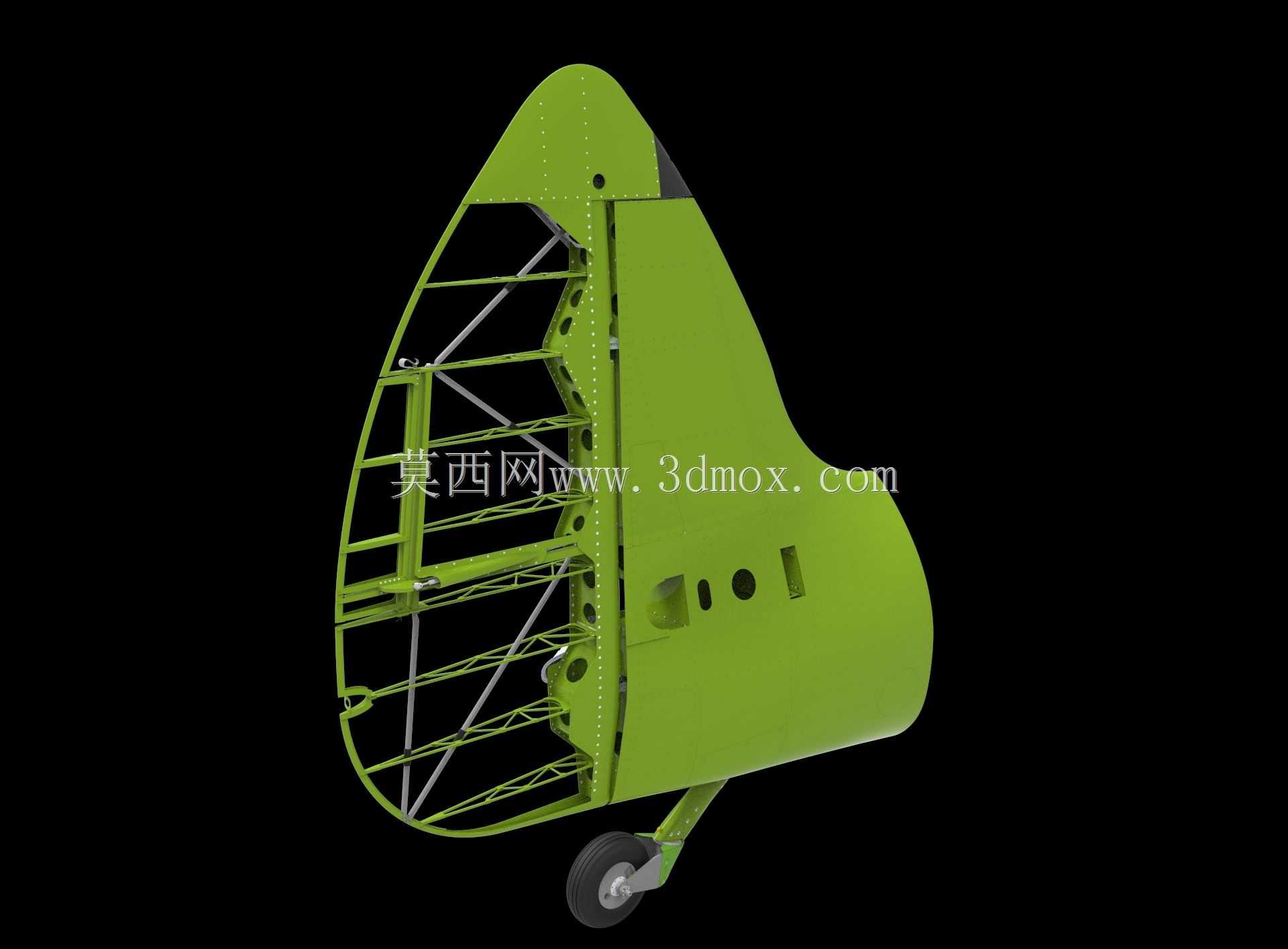

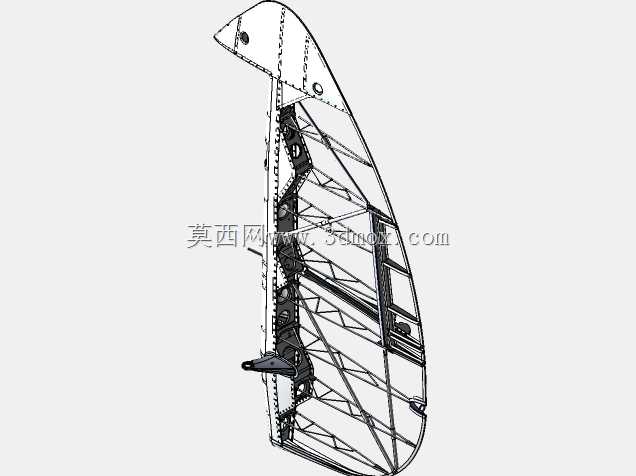

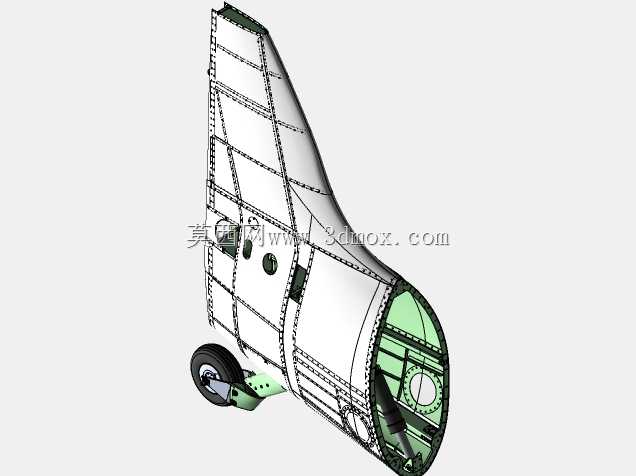

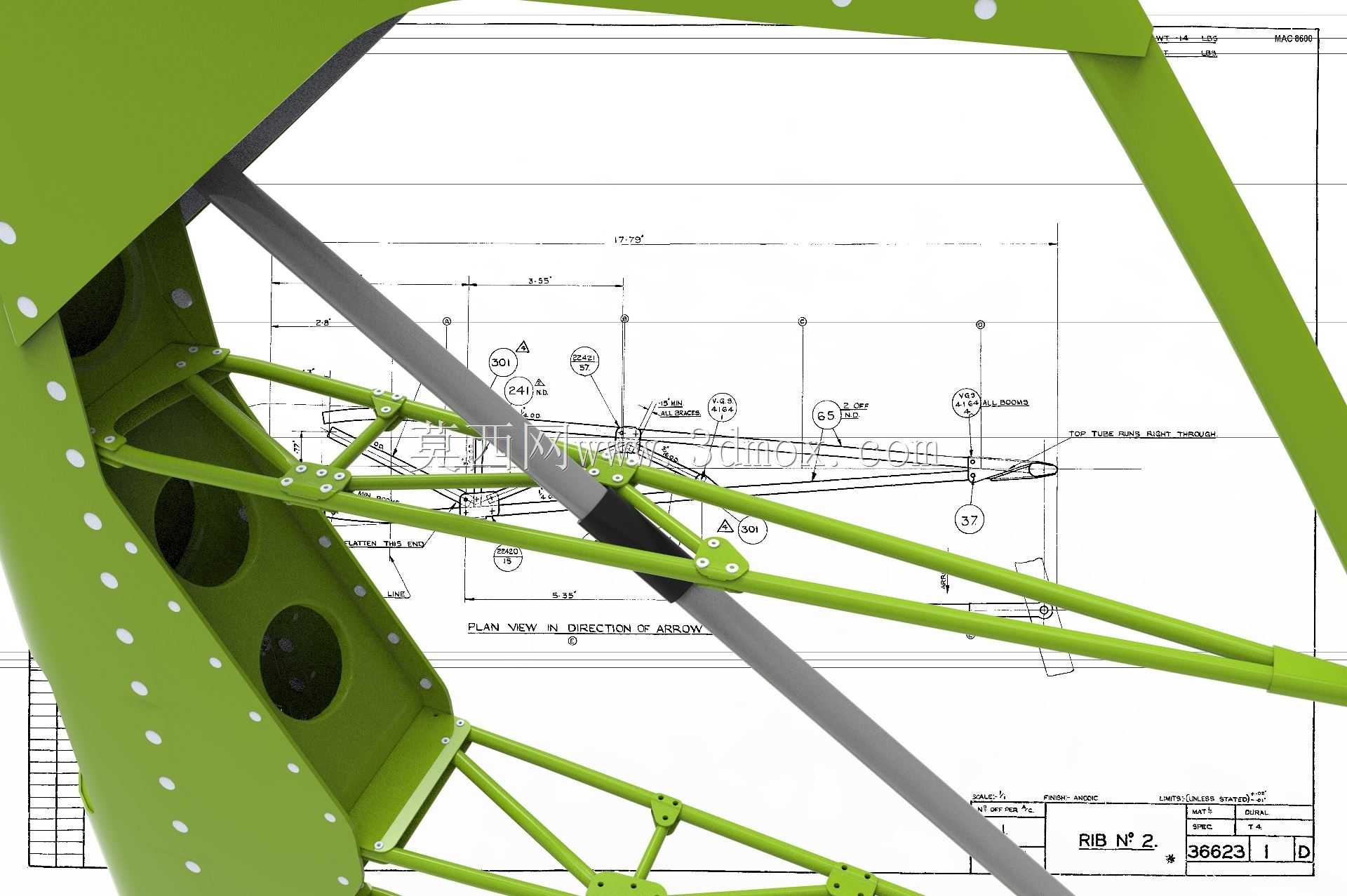

该结构为单发螺旋桨战机配套的宽弦方向舵总成，主要应用于轻型螺旋桨作战飞机的尾部航向控制场景，承担飞行过程中航向修正、侧风补偿、地面滑行转向配合的核心功能，是战机尾翼操纵系统的关键组成部分。整体结构采用半硬壳式骨架搭配蒙皮覆盖的经典航空设计思路，内部以横向肋板与纵向桁条构成承力框架，斜向支撑拉杆完成骨架的刚度强化，在保证整体结构强度的前提下尽可能降低结构自重，契合航空部件轻量化的核心设计要求。舵面外形采用宽弦修形设计，相较于早期窄弦方向舵，能够在低速飞行状态下提供更大的航向操纵力矩，有效提升战机在起降阶段、低速机动过程中的航向控制灵敏度，同时优化大侧风环境下的地面滑行稳定性。舵面根部预留与机身尾梁对接的安装铰接位，铰接点位的同轴度经过严格设计校核，保证舵面偏转过程中无卡滞、旷量，偏转行程覆盖战机航向操纵所需的正负角度范围，可配合升降舵、副翼完成复杂机动动作的联动操纵。结构下部集成尾轮安装支座，将尾轮起落架的承力结构与方向舵骨架整合为一体，既减少了单独布置尾轮支架的结构冗余，又能在地面滑行时通过方向舵偏转直接带动尾轮转向，实现地面滑行阶段的航向精准控制，无需额外布置独立的尾轮转向操纵机构。外露蒙皮表面预留了检修口盖与管路避让槽，内部骨架上的铆钉孔位按照等强度原则排布，在保证结构连接强度的同时避免不必要的孔位造成应力集中，整体安装边界与战机尾部的机身框位完全匹配，可直接完成对接装配，无需额外的结构修改。
