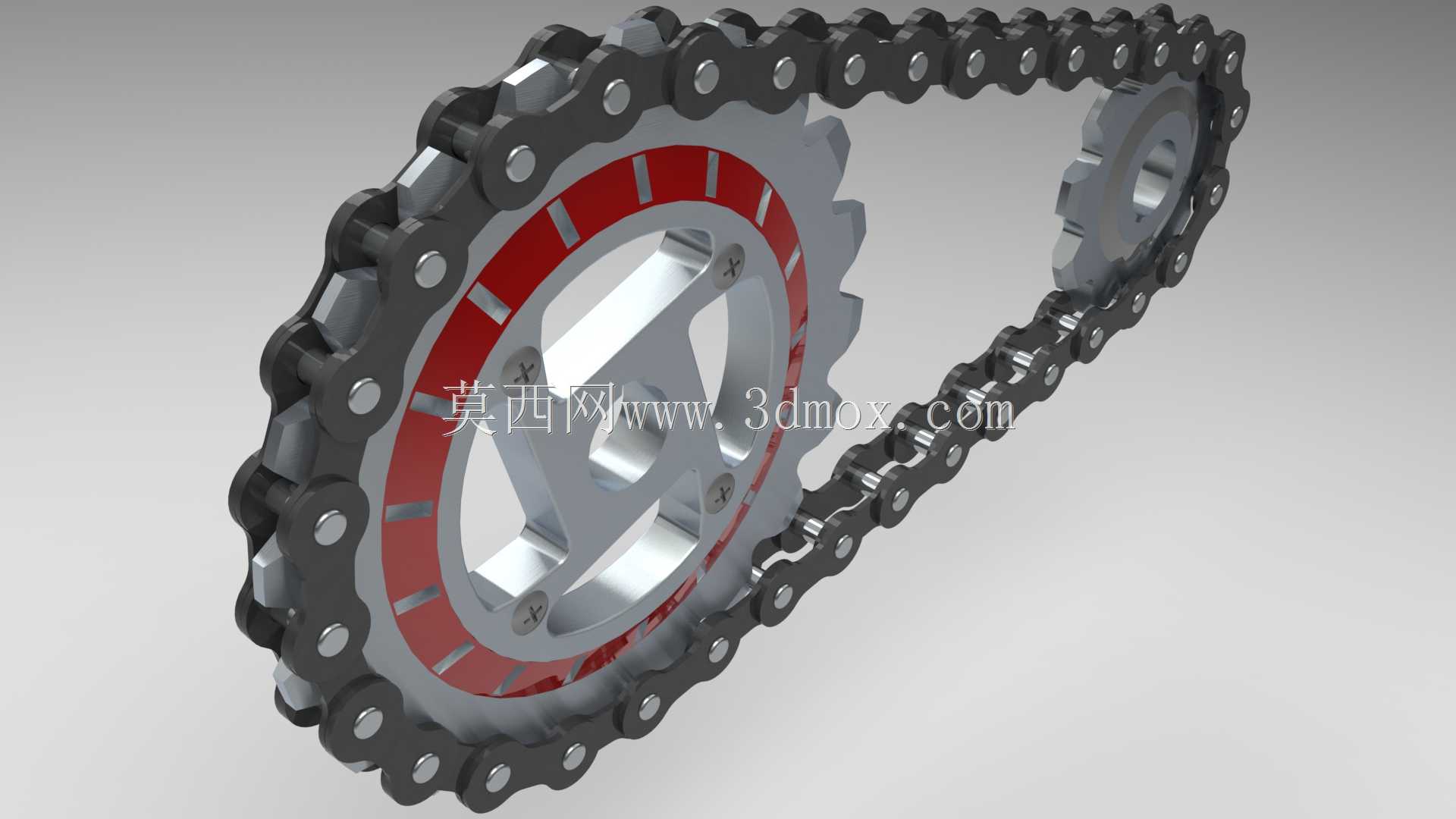

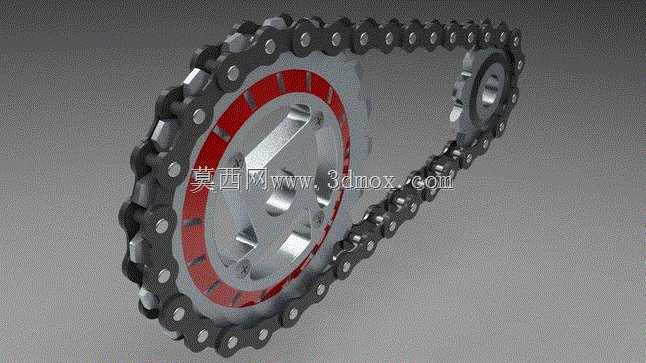

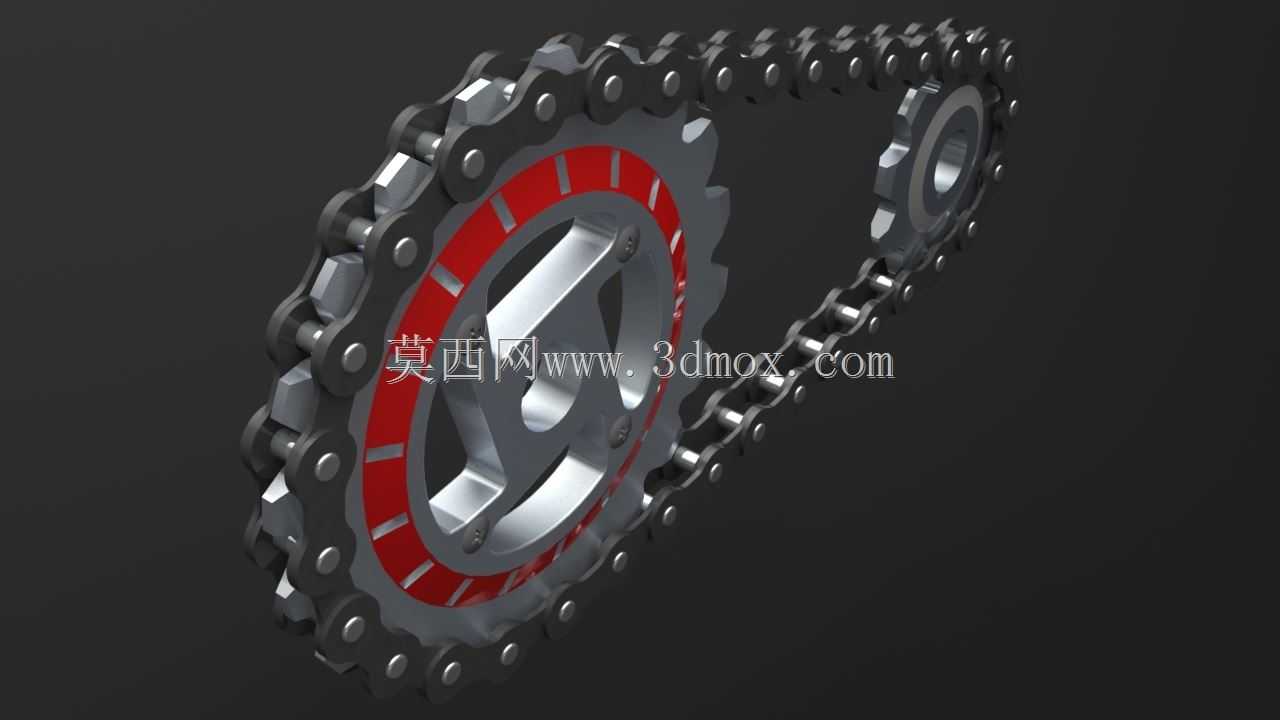

双链轮啮合传动滚子链条结构

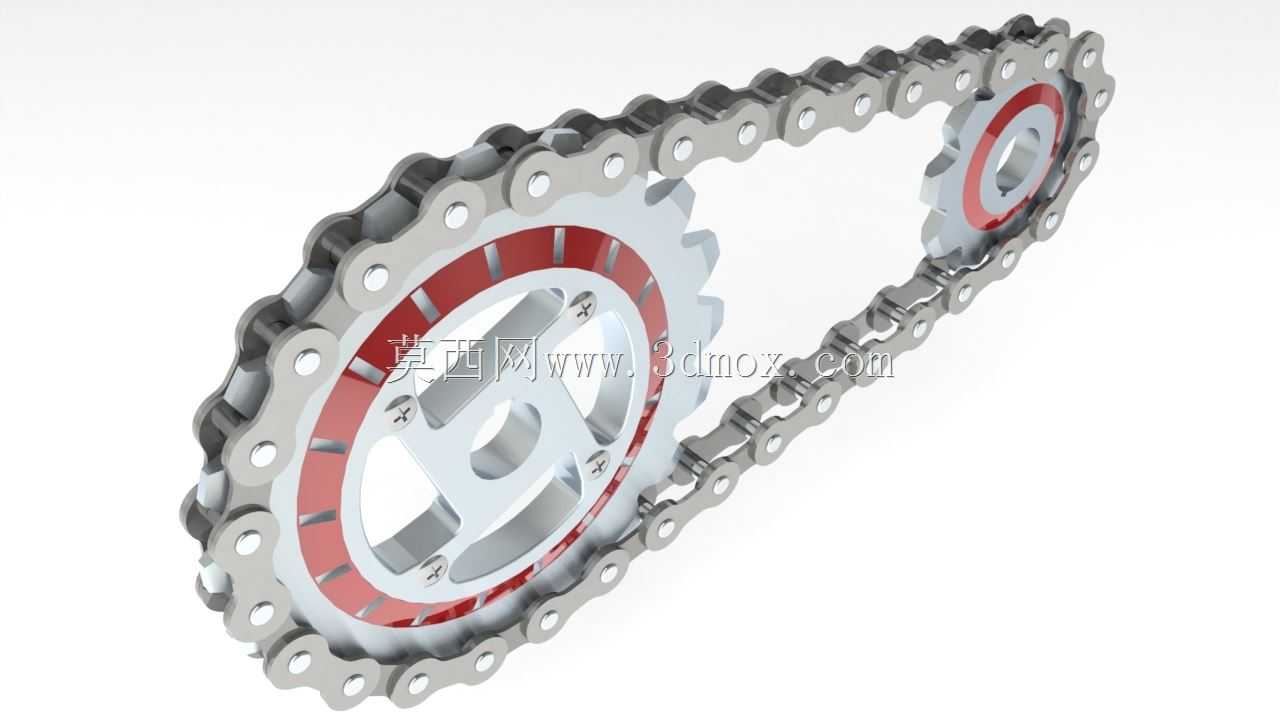

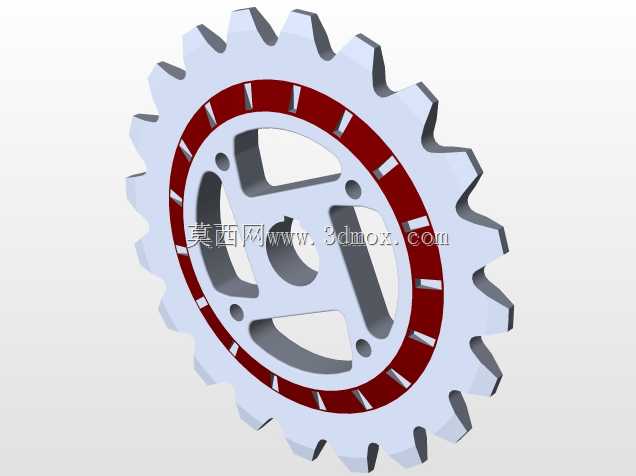

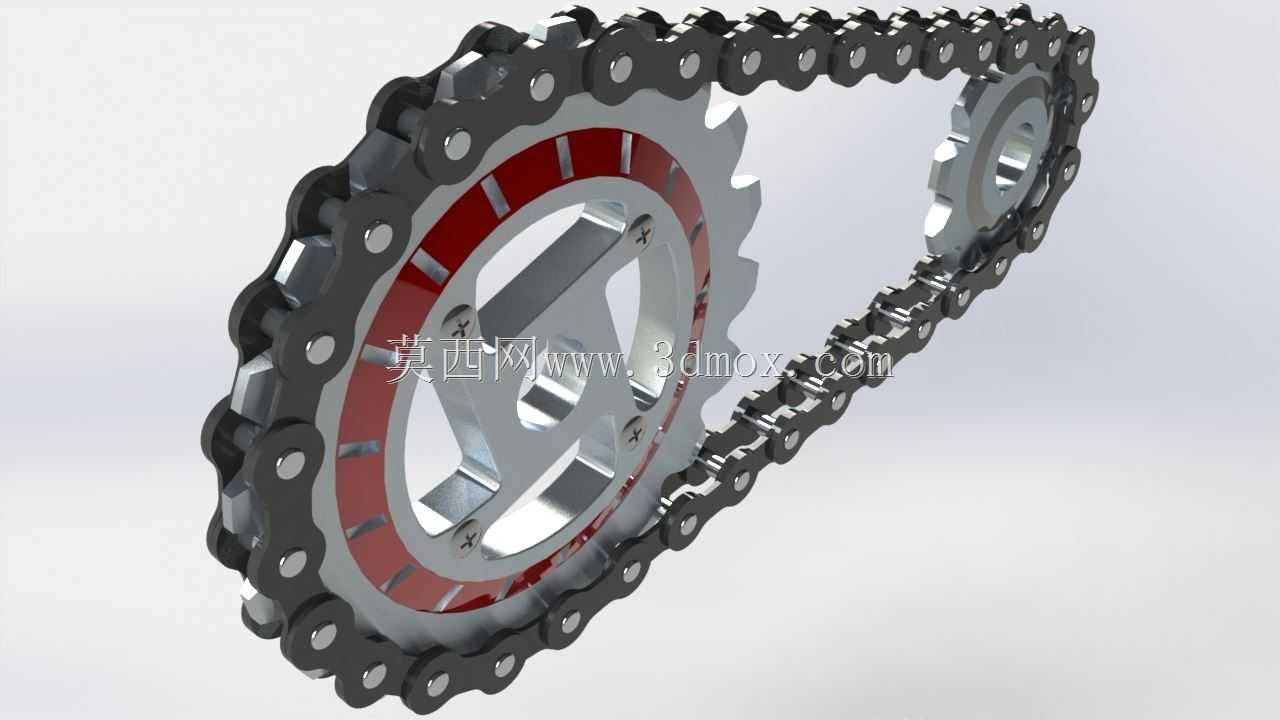

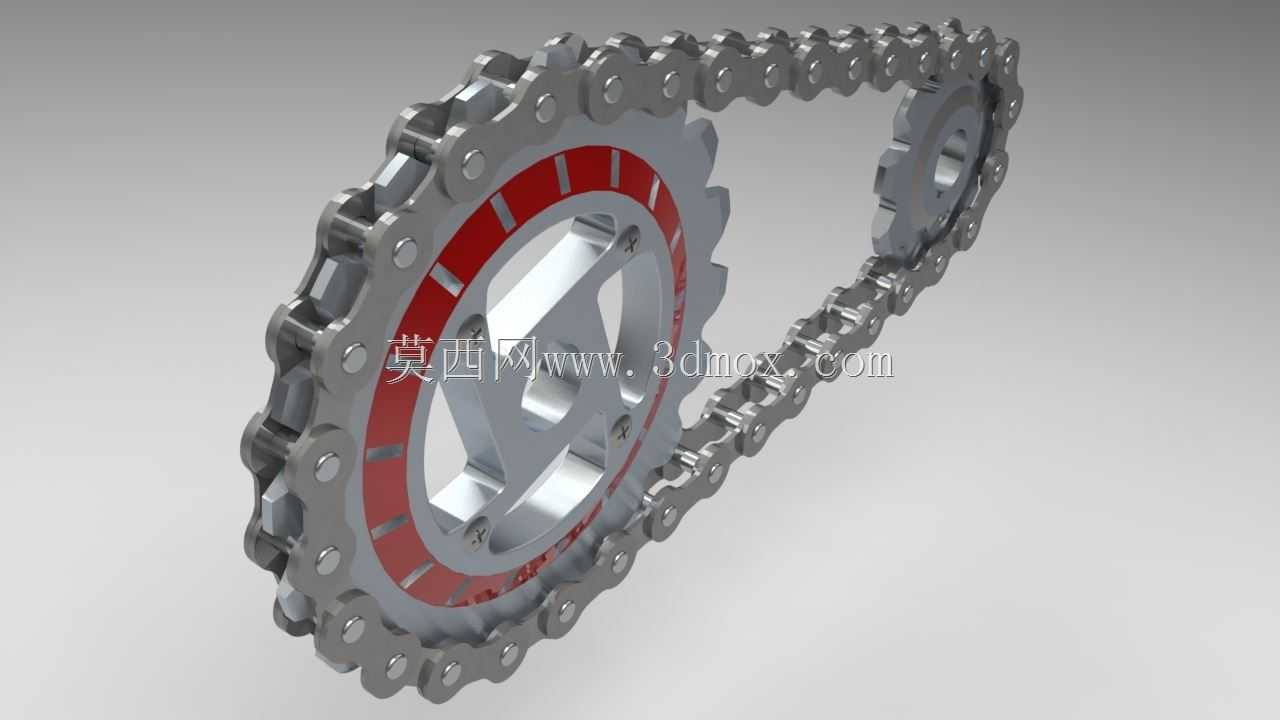

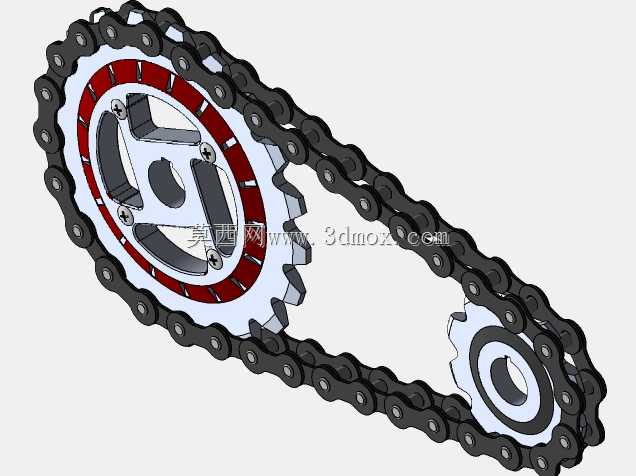

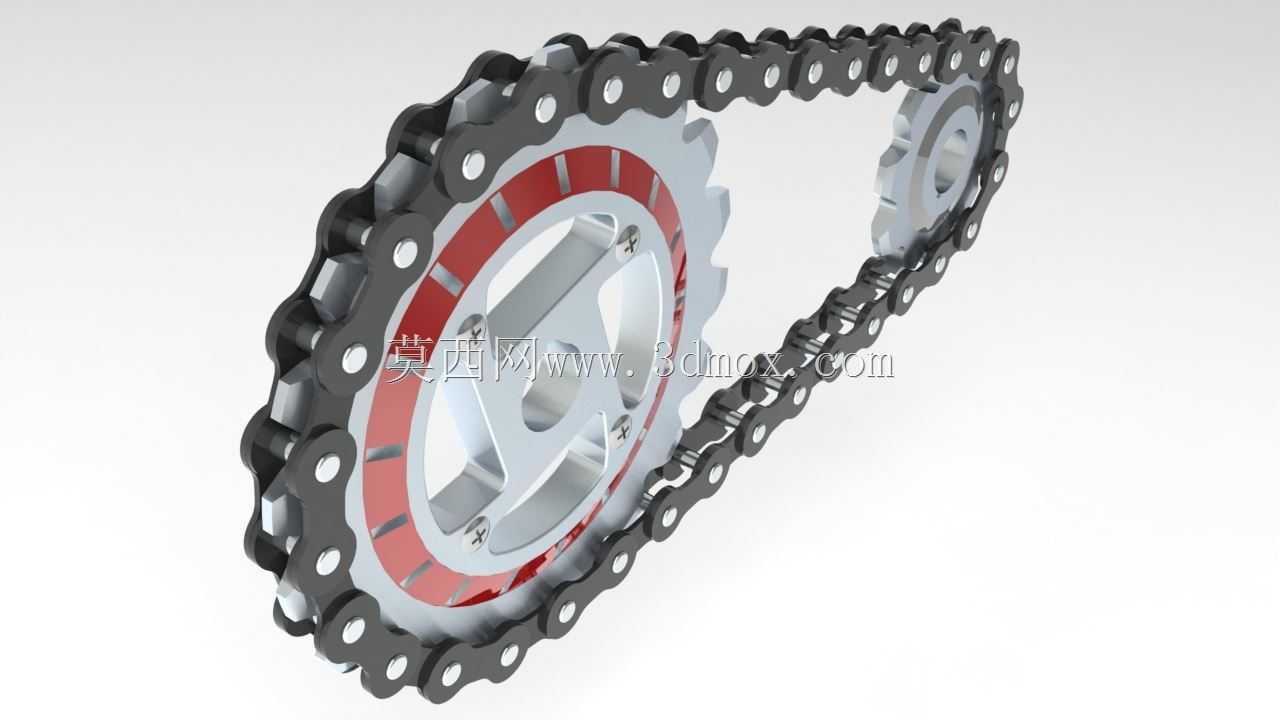

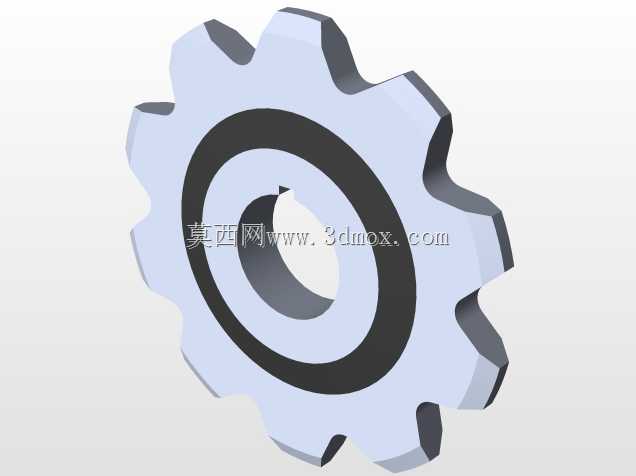

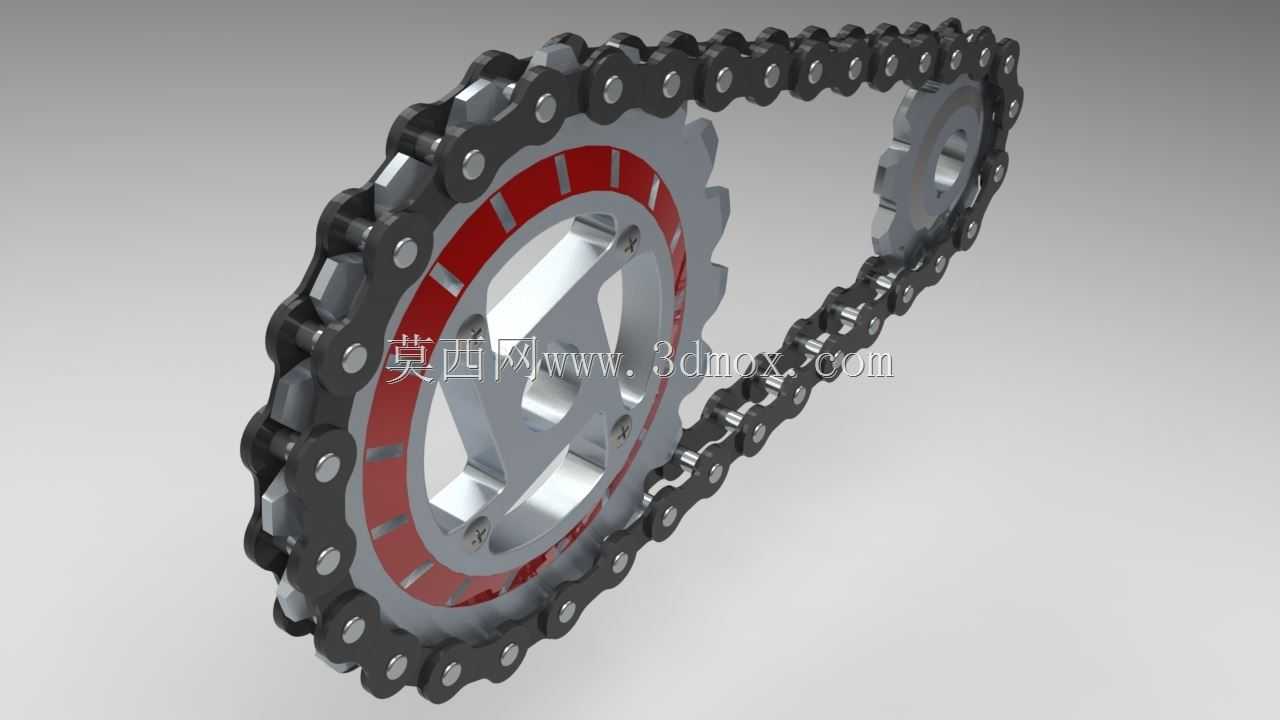

链轮链条传动是工业领域应用极为广泛的机械传动形式，这套双链轮配合滚子链条的结构，可覆盖从轻工业输送线到重型工程机械动力传输的多类场景：在自动化生产线上，这类结构可作为物料托盘的输送驱动单元，通过链条的连续运转实现工位间的精准物料转运；在摩托车、山地自行车等代步设备中，它是动力输出的核心部件，将发动机或人力踩踏的扭矩传递至行走轮；在农业收割、矿山输送等重载工况下，加大规格的同结构链轮链条可承担大扭矩的动力传输，适配多粉尘、高载荷的恶劣作业环境。这套结构在功能设计上充分考虑了传动的稳定性与耐用性，主动链轮与从动链轮的齿形经过参数化优化，齿廓曲线匹配标准滚子链的啮合间隙，运转过程中链节滚子可顺畅嵌入齿槽，避免跳齿、卡滞问题，同时降低啮合过程中的冲击噪音与接触磨损。链条采用标准滚子链结构，外链板与内链板通过销轴铰接，滚子可在套筒上自由转动，啮合时将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率，延长整套传动结构的使用寿命。设计过程中，工程师首先根据目标工况的传动比、额定传输扭矩、中心距要求确定了两个链轮的齿数、节圆直径与链条节数，主动链轮齿数选取适配高速输入工况，可减少运转时的多边形效应带来的速度波动，从动链轮齿数匹配传动比要求，保证输出转速符合设计预期。安装边界方面，两个链轮的中心距预留了合理的张紧调节余量，可适配使用过程中链条磨损伸长后的张紧调整需求，链轮的轴孔尺寸、键槽规格均匹配标准传动轴的安装尺寸，可直接与常规输出轴、轴承座配合装配，无需额外定制转接零件。链轮的齿宽、链条的宽度尺寸控制在通用安装空间范围内，可适配多数设备的传动舱室布局，整体结构的外形轮廓无突出尖锐结构，运转时不会与周边防护壳体、管线产生干涉。整套结构的运动逻辑经过运动仿真验证，链节在进入啮合、脱离啮合的全过程无干涉卡顿，传动过程中张紧侧链条挠度控制在合理区间，松边不会因垂度过大产生剐蹭或跳齿问题，可直接用于对应工况的设备传动系统设计参考，也可作为教学演示的典型机械传动结构样例，直观展示链传动的啮合原理与运动特性。
