20A带压线结构250V三极母插头

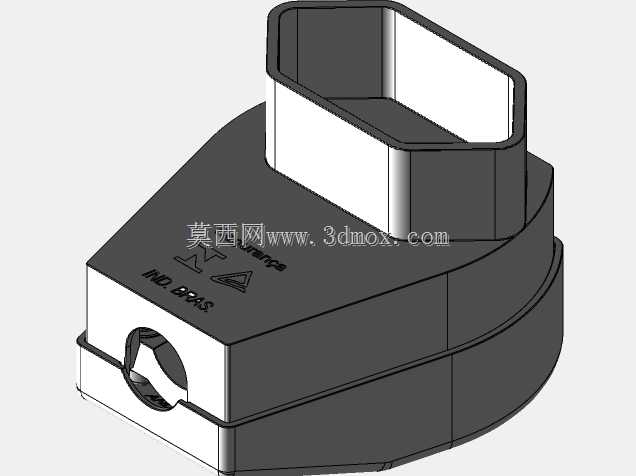

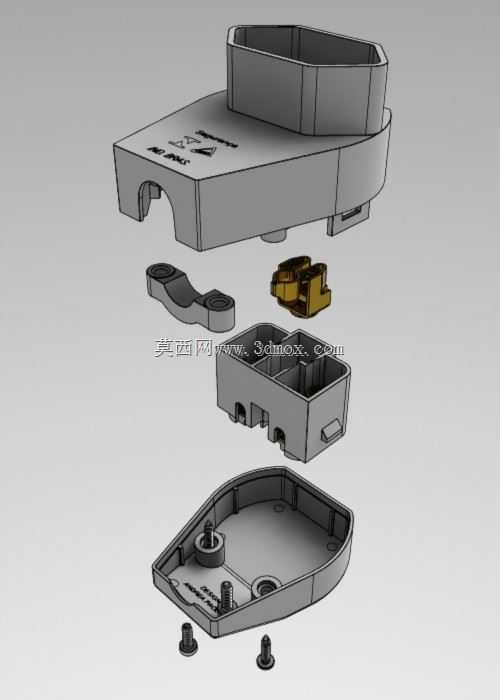

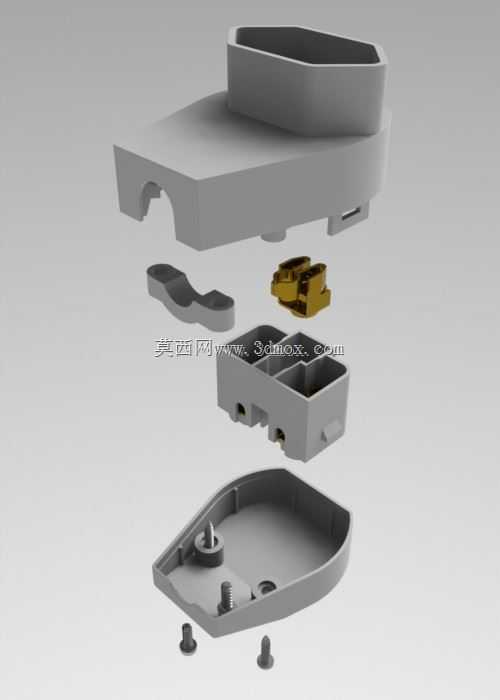

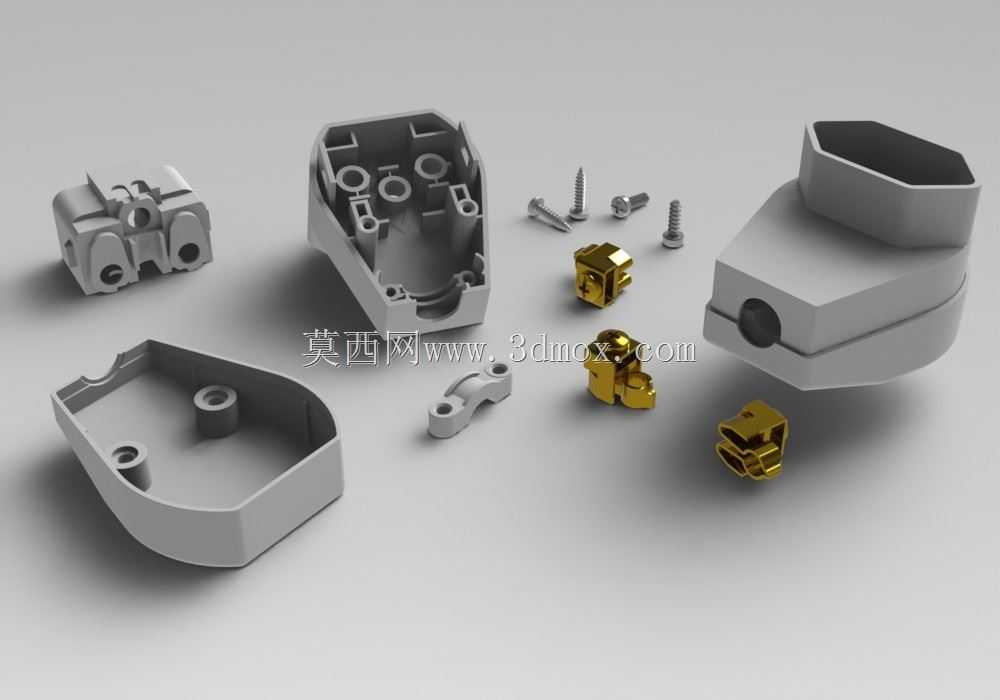

这款三极母插头主要面向民用及工业低压配电末端的取电连接场景，常见于生产车间临时供电回路、户外作业便携设备接驳、固定式小型机电装备的电源接入环节，可适配额定20A电流、250V电压的交流供电场景，为带接地极的用电设备提供安全可靠的电力传输通路，避免无接地连接带来的设备漏电、人员触电风险。产品采用上下对合的壳体结构设计，上壳与下壳通过定位柱实现预装配定位，配合螺丝完成壳体的锁紧固定，装配过程无需额外辅助工装，接线完成后可快速完成壳体封装，后期维护拆解也十分便捷。壳体内部预留了清晰的接线腔体空间，三个导电接片分别对应火线、零线、接地极的接线位置，其中接地极接片采用前置布局，可实现插接过程中接地极优先接通、拔离过程中接地极最后断开的安全防护逻辑，从结构层面提升用电安全等级。尾部设计了一体式压线结构，当线缆穿入壳体完成接线后，可通过配套的压线压块配合螺丝锁紧线缆外护套，避免线缆受外力拉扯时接线端子与导线的连接点松脱，同时可阻挡外界粉尘、水汽从线缆进线位置渗入壳体内部，提升接插件在复杂工况下的防护能力。外形设计上采用圆角过渡的近似椭方造型，无尖锐棱角，手持插拔时握持手感舒适，壳体侧面预留的防滑结构可增大插拔时的摩擦力，降低湿手操作时的打滑概率。安装边界方面，该插头适配常规三极公座的插接尺寸，壳体整体外轮廓尺寸可适配常见的墙面插座、工业插板的安装避让空间，不会出现插接时与相邻插座产生干涉的问题，内部接线腔体可容纳1.5至2.5平方毫米的多股铜芯线缆，压线结构可锁紧外径8至12毫米的带护套线缆，覆盖常规低压供电场景的线缆规格需求。导电部件采用高导通性的铜质材料，表面做镀镍处理，既降低接触电阻减少通电时的发热损耗，也可提升抗氧化能力，延长产品的使用寿命；壳体采用高强度绝缘工程塑料制作，具备优异的阻燃性能与抗冲击性能，即使在频繁插拔、轻微磕碰的使用场景下也不易出现壳体开裂、绝缘失效的问题。
