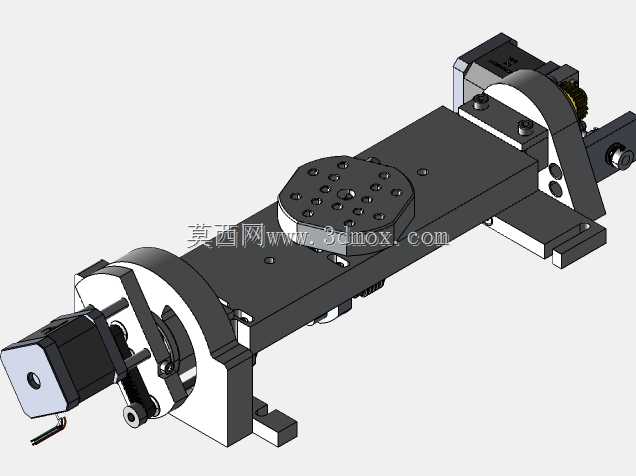

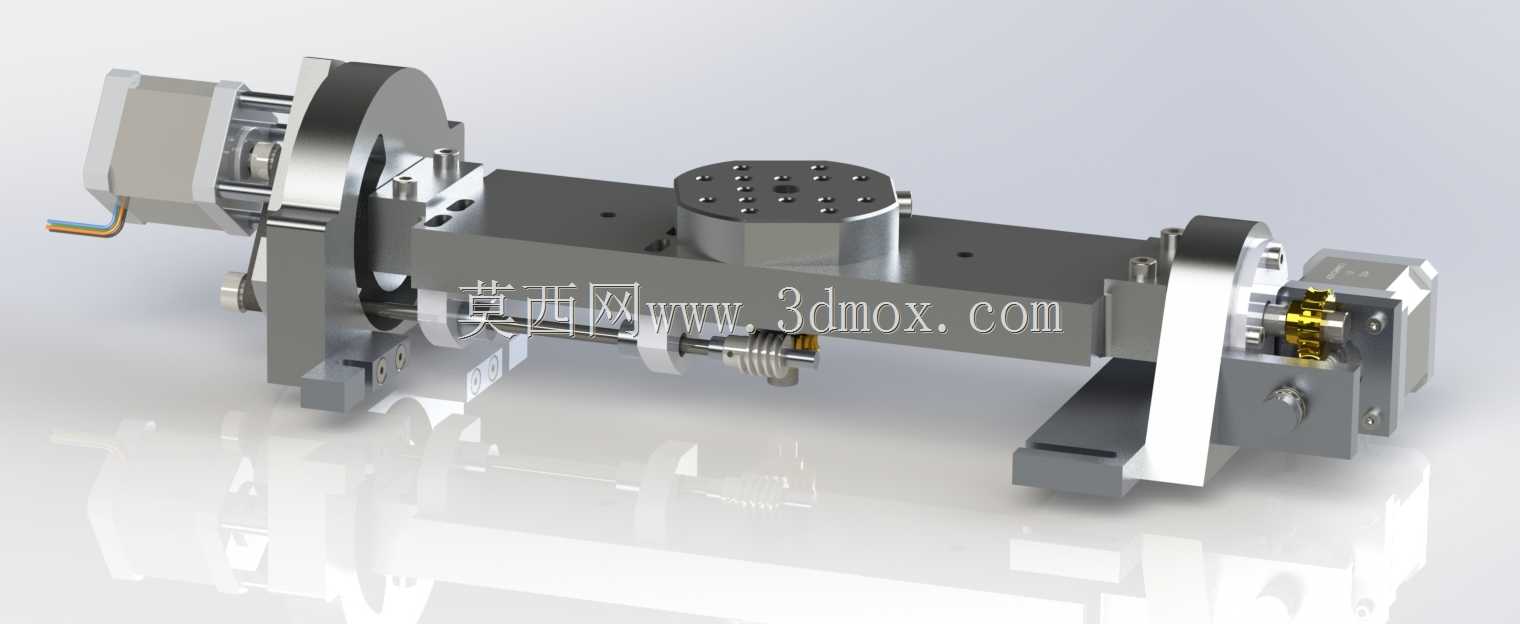

双旋转轴五轴CNC加工回转工作台结构

这款双旋转轴结构专为常规三轴CNC设备升级五轴加工能力设计，可根据安装方向的差异，分别作为AC轴工作台或BC轴工作台使用，适配立式、卧式等不同布局的常规数控加工中心，帮助生产现场在不更换整台加工设备的前提下，拓展复杂曲面、多面体零件的加工能力，覆盖精密模具零件、小型航空结构件、医疗器械零部件、精密五金复杂件的多面加工场景，解决三轴设备加工过程中需要多次装夹找正、重复定位误差大、特殊角度特征无法一次加工成型的痛点。从功能特性来看，该结构采用双侧对称支撑的传动布局，两端分别集成旋转驱动单元，其中一端搭配高精度减速传动组件，可实现绕水平轴的大角度摆动，中部搭载的圆形工作台可实现绕垂直轴的连续回转，两个旋转轴均可配合设备原有XYZ直线轴实现五轴联动加工，满足空间曲面的连续走刀加工需求；支撑结构采用高刚性铸铁或合金钢材质加工，可承受加工过程中的切削载荷，减少加工震颤，保障加工过程的稳定性。设计思路上，该结构优先考虑了加装适配性，整体采用模块化设计，底部预留标准化的安装定位基准，可直接固定在常规三轴机床的原有工作台面上，不需要对机床原有床身、导轨结构做破坏性改装，降低设备升级的改造成本；传动部分采用伺服驱动搭配精密减速机构的组合，可保障旋转轴的定位精度与重复定位精度，满足精密加工的公差要求；走线部分预留了专用的走线通道，可容纳伺服电机动力线、编码器线以及工作台气路、油路管线，避免旋转过程中管线缠绕干涉。从安装边界来看，整体结构采用长条形卧式布局，双侧支撑座的间距经过优化，既保障中部工作台的支撑刚性，又控制整体宽度尺寸，不会过度占用原有工作台的有效加工行程；中部圆形工作台的台面预留标准化的T型槽与定位螺孔，可适配通用夹具、定制工装的快速安装，满足不同尺寸规格零件的装夹需求；两端驱动单元采用外置布局，方便后期的维护保养与易损件更换，降低设备长期使用的维护成本。在实际加工应用中，加装该结构的三轴机床可完成叶轮、叶片类复杂曲面零件的整周加工，也可完成箱体类零件多个面的孔系、平面加工，减少零件装夹次数，将多次装夹带来的累计误差控制在最小范围，同时大幅缩短单件加工的辅助装夹时间，提升中小型复杂零件的加工效率；结构的密封设计可阻挡加工过程中的切削液、金属切屑进入传动腔体内部，延长传动组件的使用寿命，适配湿式加工、干式加工等不同的加工工况。
