台式数控CNC雕刻加工路由器结构设计

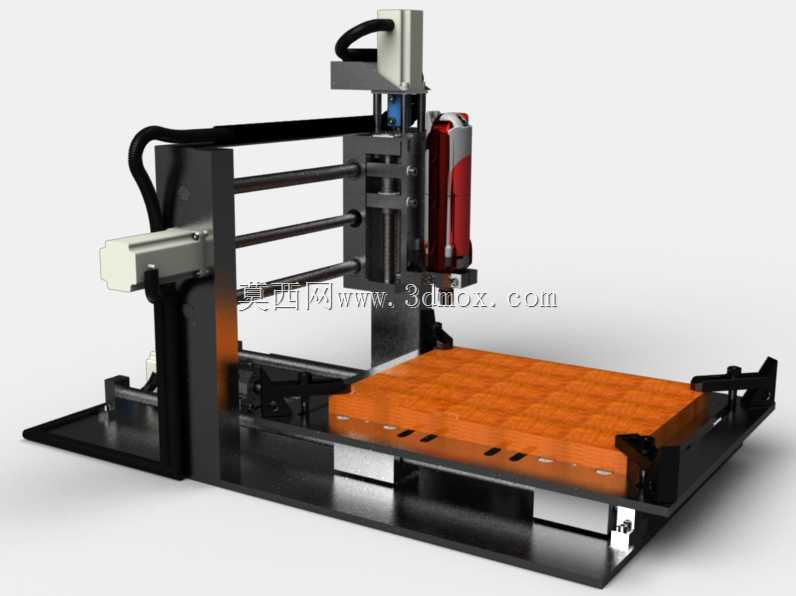

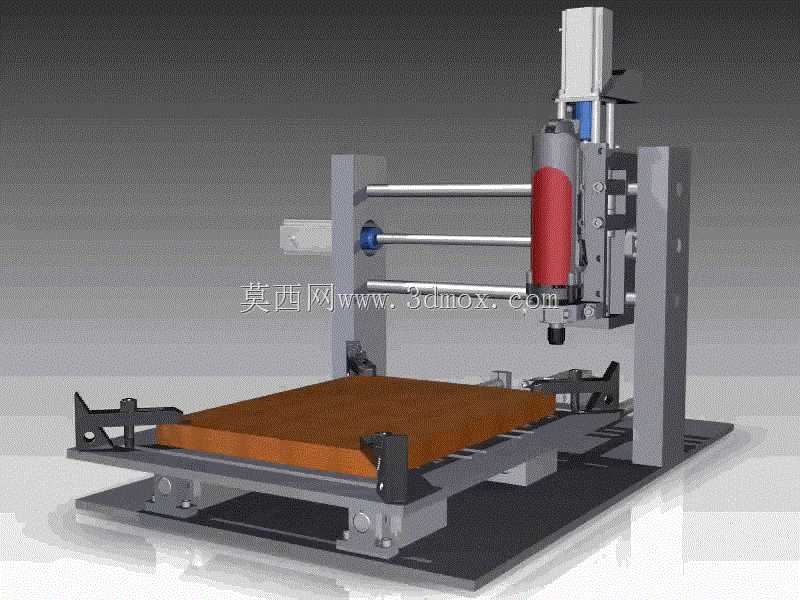

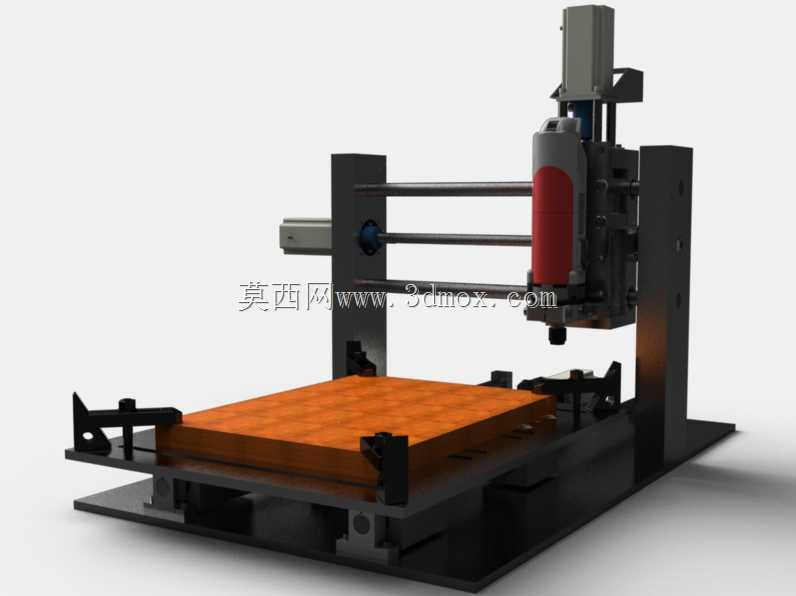

这款台式数控CNC雕刻加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、密度板、实木、工程塑料等多种材质的平面铣削、浮雕雕刻、轮廓切割、钻孔打点等加工需求，能够替代人工完成高精度的重复加工作业，大幅降低小批量定制加工的人力成本与出错概率。设备采用经典的龙门式三轴传动布局，两侧立式支撑立柱搭配横向双光轴导轨承载X向运动滑台，滑台搭载Z向主轴安装座实现垂直方向的进给运动，底部固定式加工平台搭配快速压紧夹具，可稳定装夹待加工工件，避免加工过程中出现工件移位导致的精度偏差。驱动部分选用适配的步进电机作为各轴动力源，搭配传动组件可实现平稳的低速进给与高速快移，满足不同加工工序的运动速度需求，主轴部分采用高转速风冷电主轴，可适配不同直径的铣削刀具，针对不同材质调整转速参数即可获得理想的加工表面质量。设计过程中充分考虑了小型设备的安装边界与操作便利性，设备最大可加工工件尺寸为400x300mm，整体占地面积控制在桌面设备的合理范围内，无需额外做大型设备的地基固定，放置在稳固的水平工作台面上即可完成调试投入使用。各轴的运动行程经过精准匹配，在覆盖最大加工尺寸的前提下尽可能压缩设备的整体外形尺寸，降低空间占用。设备的夹具采用可调式快速压块设计，可根据不同厚度、不同外形的工件调整压紧位置，装夹操作简单快捷，无需额外准备复杂的专用工装即可完成多数规则工件的固定。传动导轨部分采用密封防护设计，可减少加工过程中产生的切屑、粉尘进入导轨滑动副，延长设备的维护周期与使用寿命，主轴旁预留了冷却管路安装位，用户可根据加工材质需求加装风冷或微量润滑系统，进一步提升加工效率与刀具寿命。整体结构采用标准化工业铝型材与钢板拼接组装，零部件通用性强，后期维护更换配件成本低，既适合小型加工作坊承接小批量定制加工订单，也适合职业院校用于数控加工教学实训，帮助学员理解三轴数控设备的运动原理与结构组成，同时也能满足个人爱好者的DIY创作加工需求，完成个性化的文创产品、模型零件、定制治具的加工制作。
