四腔滑块式变速箱零部件注塑模具设计

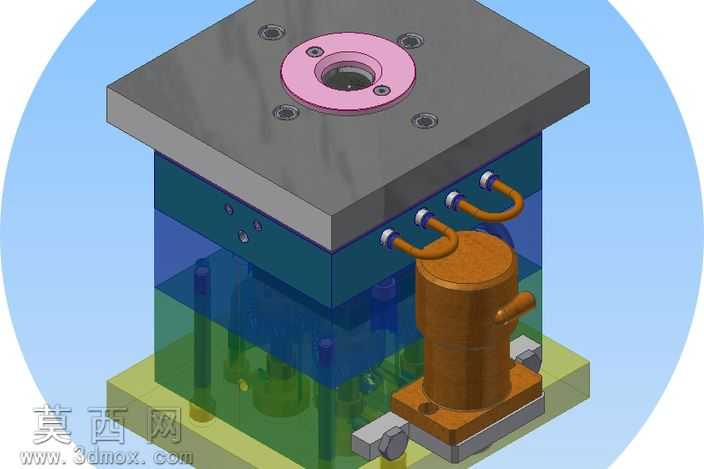

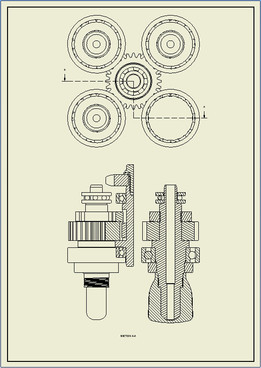

本套注塑模具采用三维参数化建模方式完成整体结构设计，针对变速箱类精密塑料零部件的成型需求，采用一模四腔的型腔布局，搭配侧向滑块抽芯机构，可在单次注塑循环中完成四个同规格零件的成型生产，有效提升批量生产的效率。建模过程中严格遵循注塑模具设计规范，对模架部分采用标准模架选型适配，从上至下依次完成定模座板、定模板、动模板、支承板、垫块、动模座板的层级结构搭建，各板件之间的定位销孔、紧固螺丝孔均按照装配公差要求完成参数化绘制，保证模架装配的同轴度与连接强度。浇注系统设计上，结合零件的结构特征采用平衡式流道布局，主流道设置在定模侧中心位置，搭配定位环与浇口套实现与注塑机射嘴的精准对接，分流道采用梯形截面设计，可在保证熔体充模流速的同时减少流道凝料的原料浪费，浇口选用侧浇口形式，开设在零件非外观面的边缘位置，成型后浇口痕迹小，便于后续人工修剪去除。冷却系统设计充分考虑模具的热平衡需求，在定模板与动模板内分别开设循环冷却水道，水道距离型腔表面的距离保持均匀，搭配铜质冷却水嘴实现外部冷却管路的快速连接，可在注塑保压完成后快速带走型腔内的热量，缩短零件冷却定型时间，避免零件出现缩痕、翘曲等成型缺陷。侧向抽芯机构是本套模具的核心结构之一，针对零件侧面的倒扣特征，采用斜导柱驱动的滑块抽芯结构，滑块与导轨之间采用间隙配合，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程满足倒扣脱模的安全距离要求，合模时滑块通过锁紧块实现锁止，避免注塑过程中滑块受熔体压力出现后退溢料的问题。顶出机构采用推杆顶出的设计方案，推杆位置均匀分布在零件的加强筋、侧壁等受力均匀的位置，顶出过程中受力平衡，可避免零件顶出变形、顶白等缺陷，推杆与动模板的配合孔采用精密间隙配合，既保证推杆滑动顺畅，又可防止熔体溢入配合间隙产生飞边。渲染过程中对不同模具部件赋予差异化材质，金属模板采用磨砂钢材材质，冷却管路采用黄铜金属材质，透明部分采用半透明亚克力材质展示内部型腔结构，可清晰直观呈现模具的内部装配关系与各部件的位置布局，整体结构设计紧凑，各机构动作逻辑顺畅，可满足变速箱零部件的批量注塑生产需求，具备良好的结构合理性与生产实用性。
