VEX Change up赛事竞技概念机器人结构设计

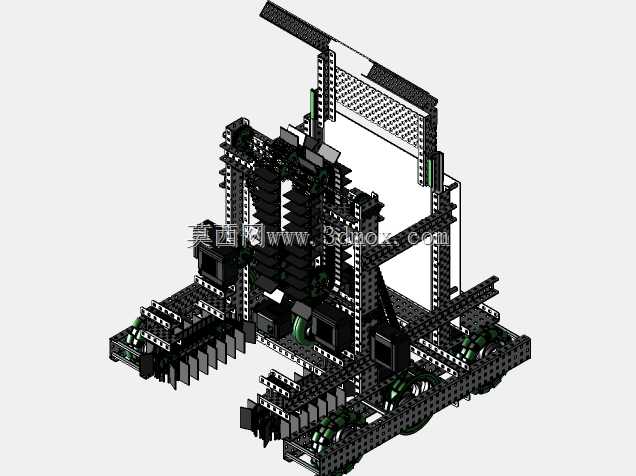

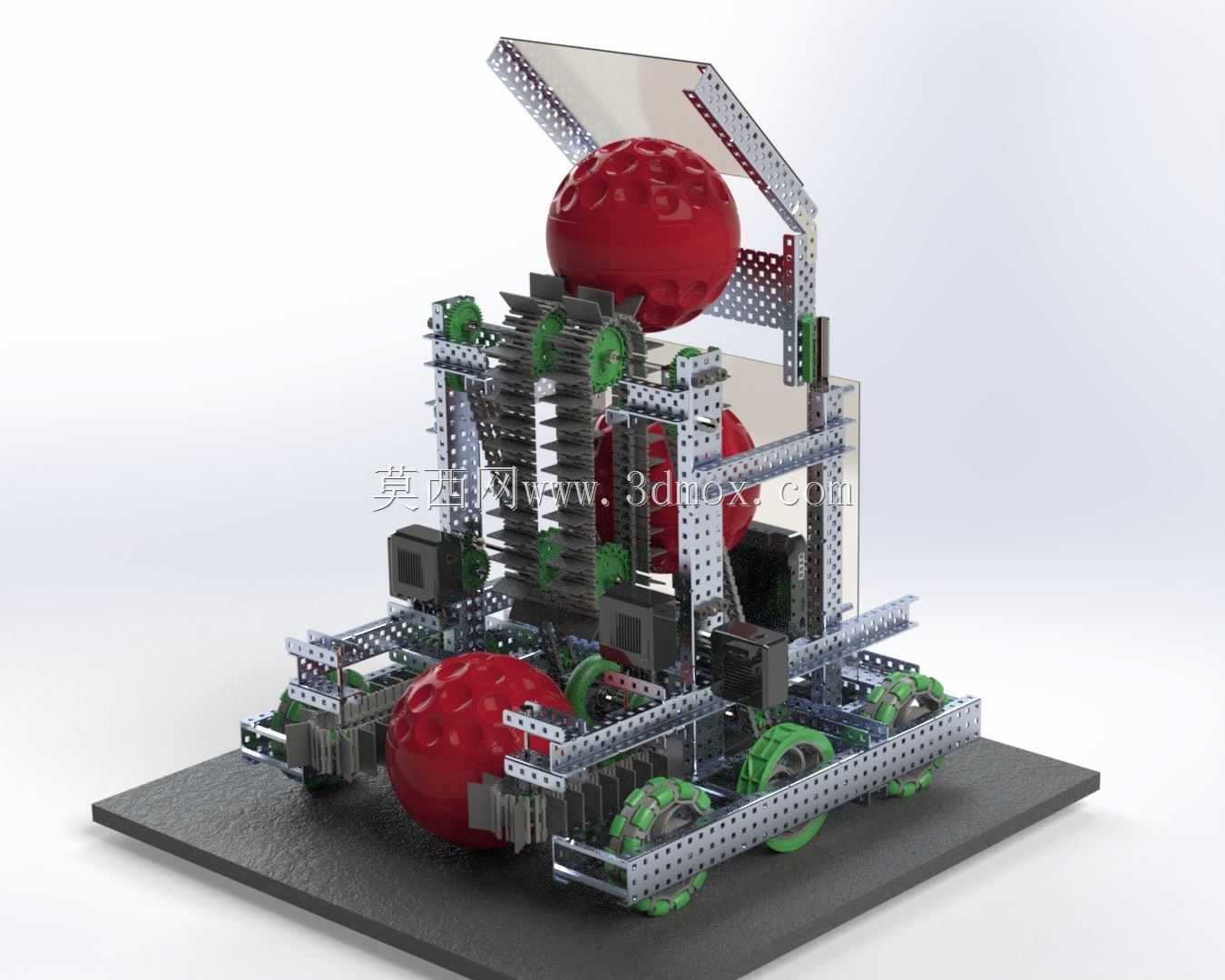

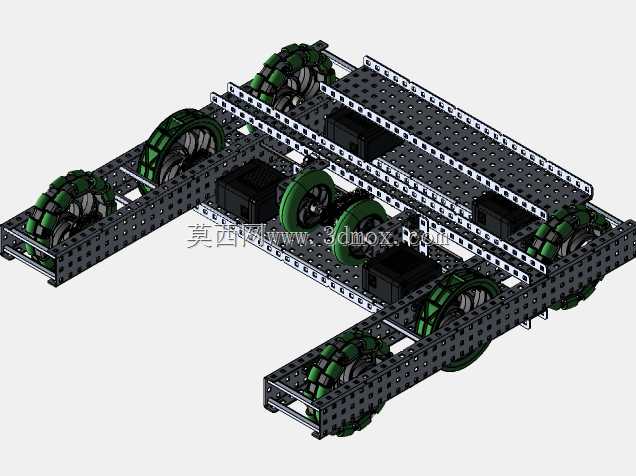

该款机器人主要面向VEX Change up青少年工程挑战赛的竞技场景，作为赛事参赛核心装备，可在封闭竞技场地内完成指定球类道具的拾取、抬升、投放与跨区转运任务，适配赛事规则下的对抗类竞技需求，能够在多台机器人同场竞技的复杂环境中稳定完成预设动作流程，帮助参赛队伍完成得分动作执行。设备采用多电机分布式驱动架构，行走部分采用四轮独立布局搭配高抓地力轮组，可在赛事专用的拼接式场地上实现快速启停、小半径转向甚至原地回转动作，能够灵活穿梭于场地内的障碍结构之间，快速抵达道具拾取点位或得分投放区域。功能模块上，设备设置了下部前置拾取机构、中部垂直抬升通道、上部高位投放结构三个核心作业单元：下部拾取机构采用弹性拨轮配合导向护板结构，可在行进过程中无需精准对位即可将地面的球形赛事道具卷入抬升通道；中部抬升结构采用同步带配合限位拨齿的设计，可将拾取到的球体沿垂直方向稳定输送至设备顶部的高位区域，过程中可同时容纳多枚球体完成连续输送，减少单次拾取后的往返频次；上部投放结构可根据得分区域的高度要求调整投放角度，将球体精准送入对应得分筐内，同时结构预留了拓展安装位，可根据战术需求加装辅助挡球、拨球组件，应对对抗场景下的对方机器人干扰。设计思路上，整体采用孔位式金属型材搭建主体框架，所有功能模块均采用分层式安装布局，行走驱动、拾取驱动、抬升驱动、投放驱动的动力单元各自独立固定在框架对应层位，既方便赛前根据测试情况快速调整传动参数，也能在赛事现场出现部件损坏时快速完成拆装修复；传动配比上针对不同模块的负载与转速需求做了差异化匹配，行走模块侧重低速大扭矩输出保障起步与对抗推力，抬升模块侧重转速与负载的平衡保障输送效率，拾取模块侧重高转速适配快速行进间的道具拾取需求。外形尺寸上严格贴合赛事规则的尺寸边界要求，整体高度控制在赛事允许的参赛设备限高范围内，长宽尺寸满足出发区的停放要求，所有外伸部件均做了圆角防护处理，避免对抗过程中出现部件勾挂或违规接触；安装边界上，所有电气部件均内嵌安装在框架内侧，线缆沿型材孔位做规整走线，避免运动过程中出现线缆干涉或被对方部件剐蹭的问题，底部轮组的安装高度经过适配，可顺畅通过场地内的拼接缝隙与小幅高度差，不会出现卡滞停顿的情况。
