翼展70英寸RC派珀幼崽像真机骨架结构

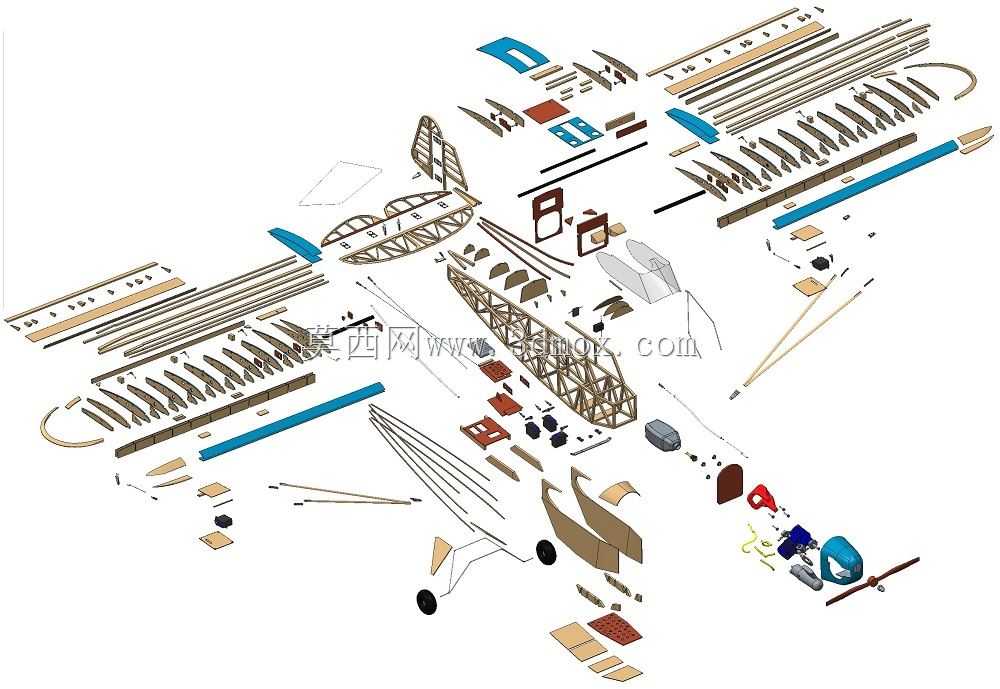

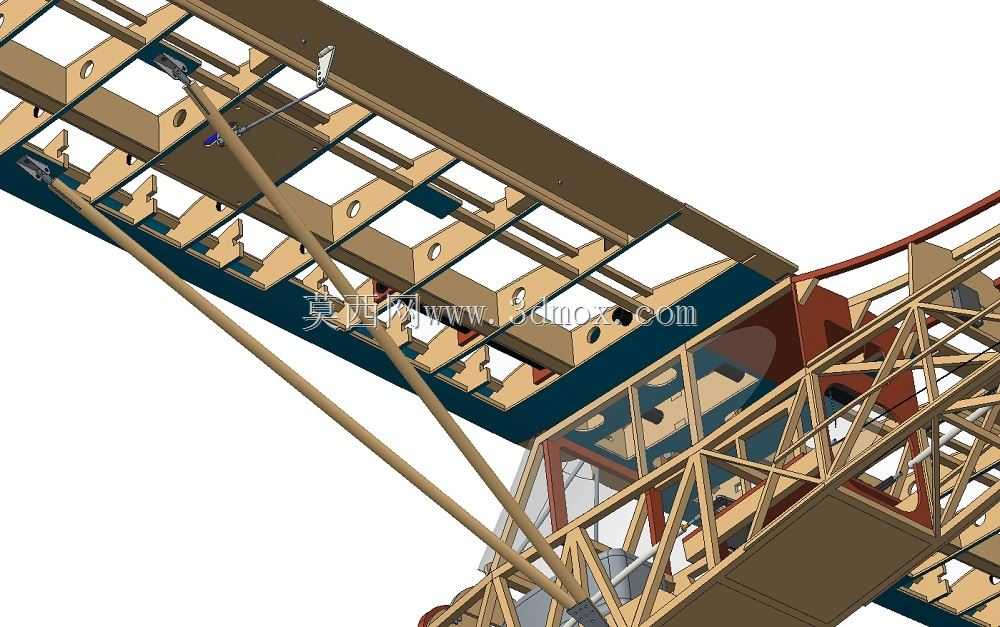

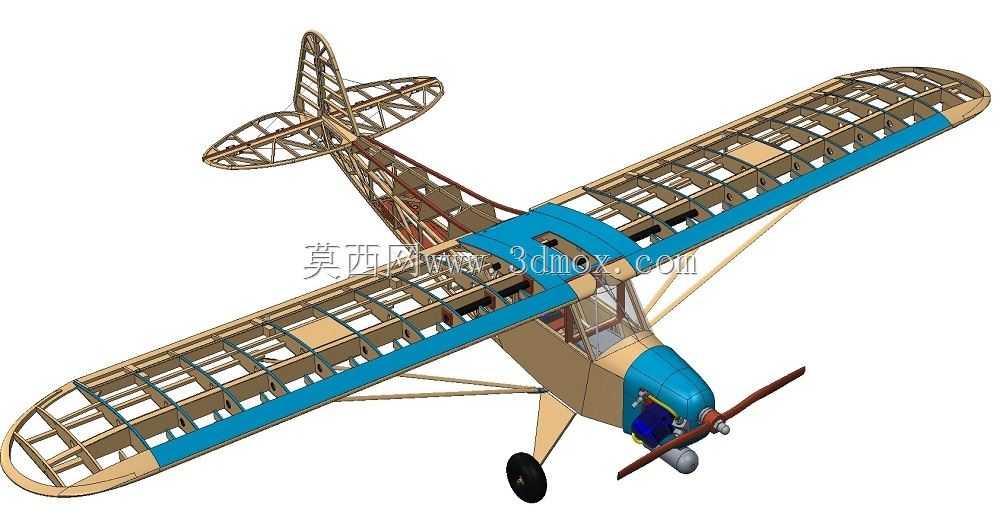

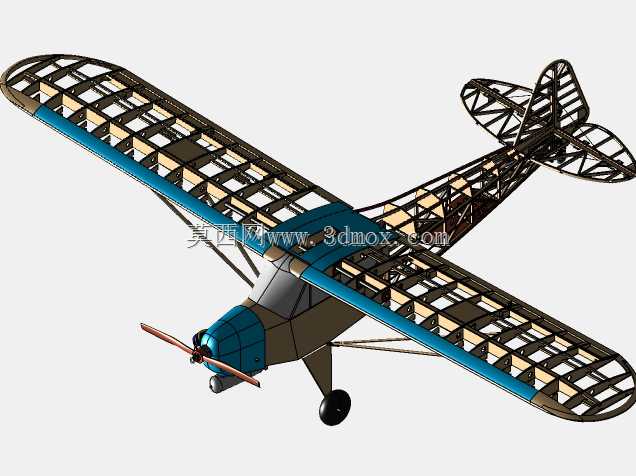

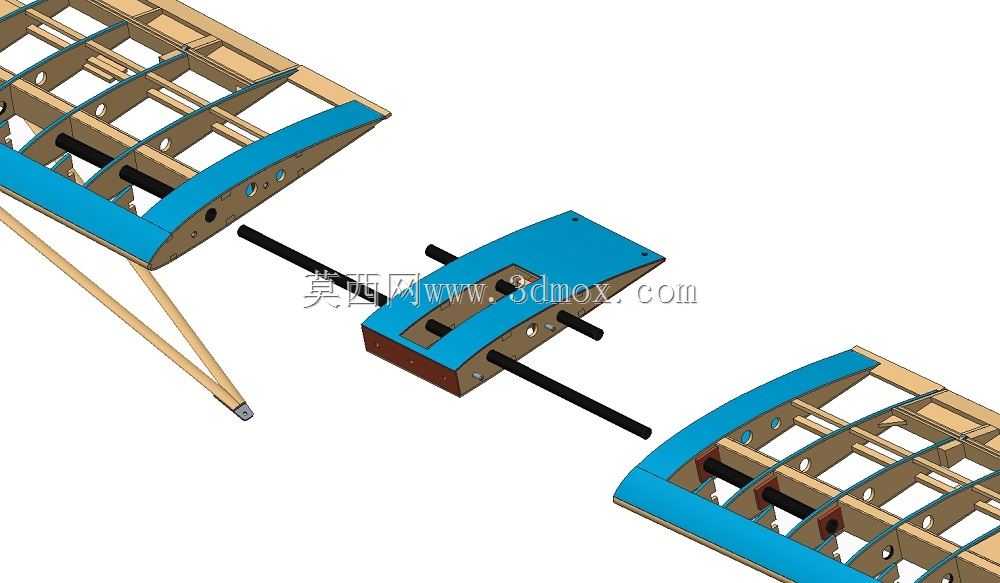

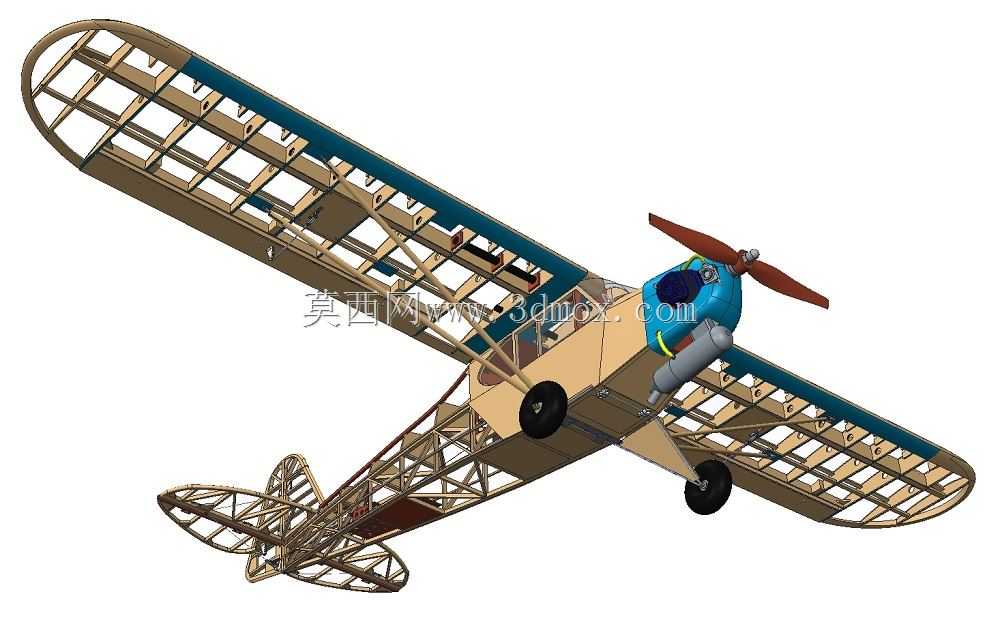

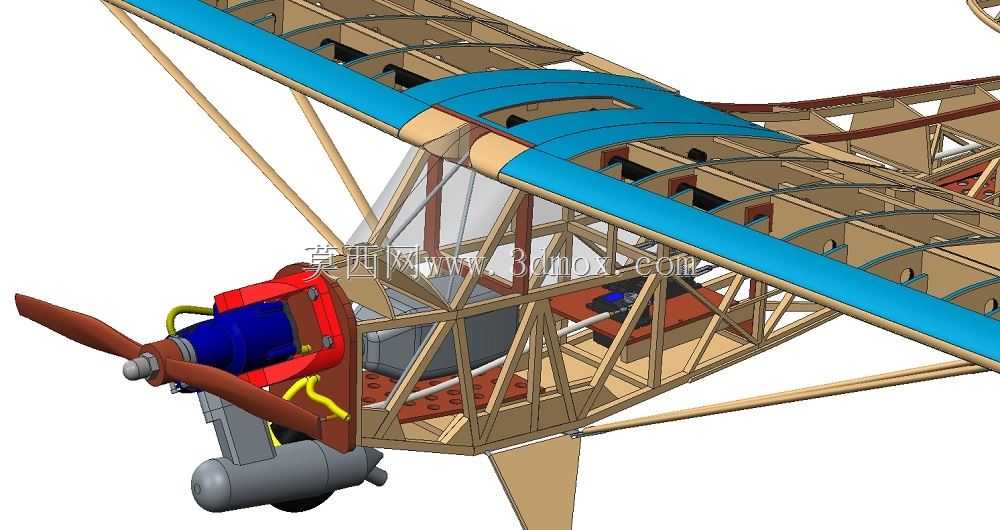

该作品为RC固定翼像真机的全机骨架结构设计，还原派珀幼崽轻型飞机的经典气动布局与桁架式机身结构，主要面向航空模型运动领域的爱好者与小型航模研发场景，可作为轻木套材切割、像真机改装、航模教学演示的核心结构参考，适配户外遥控飞行、静态航模收藏、航空科普教具等多类使用场景。整机翼展设定为70英寸，属于常规中大尺寸电动/油动像真机规格，机翼采用上单翼布局，安装位置与机身顶部承力纵梁直接连接，预留了标准翼型的蒙皮贴合余量，机翼内部沿展向布置等间距翼肋，配合前后缘实木条与翼梁形成承力框架，既能够满足飞行过程中的升力承载需求，也为副翼舵机、航灯线路、机翼固定销预留了安装空间，机翼与机身的对接位置设计了快拆结构边界，可支持外场快速拆装运输。机身部分采用经典的桁架式笼状结构，通过纵向长桁与横向隔框形成稳定的承力体系，前部动力舱区域做了局部结构加强，可适配对应量级的电动动力组或小型二冲程油动发动机，防火墙位置预留了发动机安装孔位与油电线路的走线路径；座舱区域按照实机比例预留了透明座舱盖的安装卡槽，内部可放置比例人偶、航电接收设备与电池舱，起落架为后三点式布局，主起落架连接在机身下部承力隔框位置，预留了减震片与机轮的安装接口，尾轮与方向舵做了联动结构的空间预留，尾翼部分包含水平安定面、升降舵、垂直安定面与方向舵，各舵面均预留了铰链安装槽与舵机摇臂的活动空间，保证舵面偏转角度满足常规航模飞行的操控需求。整体设计严格遵循轻木航模的受力逻辑，在保证结构强度的前提下尽可能优化框架排布以降低整机自重，所有杆件的连接位置均做了贴合度优化，既适合激光切割轻木零件后进行手工粘接组装，也可作为3D打印航模的结构参考，能够帮助航模爱好者快速理解上单翼轻型飞机的结构原理，降低像真机的自制门槛，组装完成后可获得与实机高度一致的外观比例与稳定的飞行性能，适配休闲飞行、像真机赛事、航空科普展示等多元使用需求。
