新动力XL-36设备用双侧多孔伺服摇臂结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:448725
  • 新动力XL-36设备用双侧多孔伺服摇臂结构
  • 新动力XL-36设备用双侧多孔伺服摇臂结构

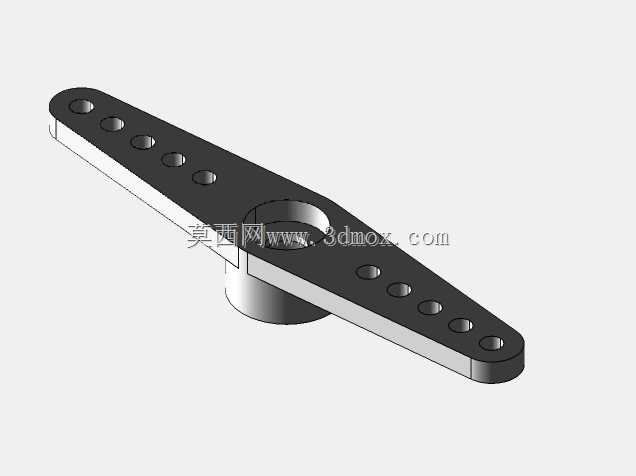

  在中小负载伺服传动机构的选型与结构设计环节,这类双侧延伸的多孔伺服摇臂是连接伺服动力输出端与执行负载的核心传力构件,常见于小型自动化生产线的工位切换机构、航模舵面传动系统、小型专用设备的角度调节单元中,承担着将伺服转轴的回转扭矩转化为指定行程范围内的摆动力矩、同步带动两侧执行件完成预设动作的作用。不同于单侧输出的摇臂结构,该零件采用对称式双长臂设计,中心位置设置带定位台阶的轴孔,用于与伺服输出轴配合安装,轴孔旁预留的小尺寸定位孔可与伺服轴端的定位销匹配,避免大扭矩传递过程中轴与孔之间出现相对打滑,保证传动精度的长期稳定性。摇臂的两个臂身沿中心轴孔呈直线对称延伸,每个臂身上沿长度方向等距排布多个圆形安装孔,

  这类多孔位设计的核心考量是适配不同安装距的负载连接需求,设计人员在调试机构传动比、调整执行件动作行程时,无需更换不同长度的摇臂,仅需调整连杆在臂身孔位的安装位置,即可快速改变力臂长度,实现输出力矩与动作行程的灵活匹配,大幅缩短设备调试阶段的零件更换与加工周期。从结构强度设计角度来看,臂身截面采用渐变式设计,靠近中心轴座的位置截面厚度更大,向臂端延伸时厚度逐步收窄,这种变截面设计既可以保证轴孔根部这个应力集中区域的结构强度,承受传动过程中最大的弯曲应力与剪切应力,又能尽可能降低臂身自身重量,减少伺服转轴的额外惯量负载,提升伺服系统的动态响应速度,避免因摇臂自重过大导致的伺服定位过冲、启停震荡等问题。臂身所有安装孔的孔口均做了倒角处理,

  既可以去除机加工过程中产生的毛刺,避免安装时刮伤连杆配合面,也能在安装连接销时起到导向作用,提升装配效率。中心轴座的凸起台阶高度经过精准匹配,安装时台阶端面可与伺服输出端的安装端面完全贴合,保证摇臂安装后与伺服转轴的垂直度,避免臂身旋转过程中出现端面跳动,导致两侧连杆传动不同步、动作卡滞等问题。在实际安装边界适配方面,该摇臂的中心轴孔尺寸与新动力XL-36型号伺服的输出轴直径完全匹配,轴座的外径尺寸避开了伺服端盖的凸起轮廓,安装后摇臂旋转全程不会与伺服本体产生结构干涉;臂身的总长度经过核算,在最大摆角范围内,臂端的运动轨迹不会超出常规小型伺服的安装预留空间,设计人员在进行整机结构布局时,仅需按照臂身最大旋转半径预留运动空间即可,

  无需额外扩大安装腔体。从实际应用场景的适配性来看,这类摇臂既可以用于双连杆同步驱动的机构中,两侧臂身同时连接对称布置的连杆,带动两个执行件完成同步开合、同步摆动动作,比如小型夹具的张合机构、导流板的同步调节机构;也可以单侧臂身连接负载,另一侧壁身安装位置检测触发块或者平衡配重,用于提升机构运行的平稳性,比如角度检测工位的触发摆臂、高速摆动机构的平衡摇臂。在建模过程中,这类零件的特征构建逻辑清晰,先通过旋转特征生成中心轴座的基础结构,再通过拉伸特征生成双侧臂身的主体轮廓,之后对臂身与轴座的衔接位置做圆角过渡处理,降低应力集中系数,最后通过阵列特征生成臂身上的等距安装孔,所有孔位的位置度公差需要严格控制,保证两侧臂身的孔位相对于中心轴孔的对称度,避免安装后两侧力臂长度不一致导致的传力偏差。零件的材质选型通常根据应用场景确定,常规工业自动化场景下选用高强度铝合金材质,通过阳极氧化处理提升表面耐磨性与抗腐蚀能力,兼顾强度与轻量化需求;航模等对重量要求极高的场景下可选用碳纤维复合材质,进一步降低自身重量;大负载工业场景下则可选用45号钢材质,通过调质处理提升整体结构强度,满足大扭矩传递的需求。
