马格努斯效应飞行器结构设计方案

　　该结构依托马格努斯效应实现升力生成，区别于传统固定翼、旋翼飞行器的升力逻辑，核心升力部件为横向布置的旋转滚筒组，滚筒转动时与来流形成速度差，通过流体压差产生垂直方向升力，可适配低速低空飞行场景，在航空科普教具、低速近距侦察平台、新型民用飞行器验证领域具备独特应用价值。从实际用途来看，这类结构无需传统大尺寸机翼即可获得足够升力，整体结构紧凑，对起降场地的空间要求远低于同量级固定翼航模，可用于高校流体力学教学演示，直观展示非翼型升力的产生逻辑，也可作为新型低速飞行器的原理验证载体，探索低雷诺数飞行环境下的气动效率优化方向。功能特性层面，前端布置的动力螺旋桨主要提供前进推力，驱动整体结构向前运动形成来流，

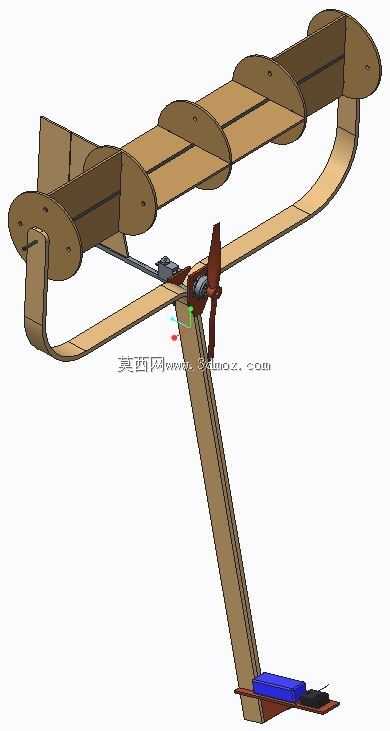

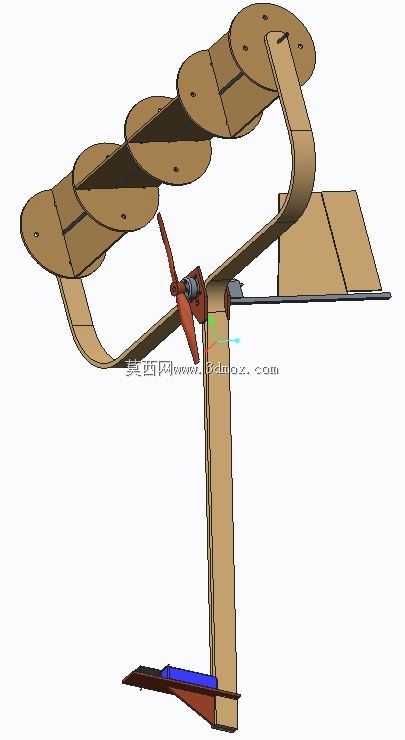

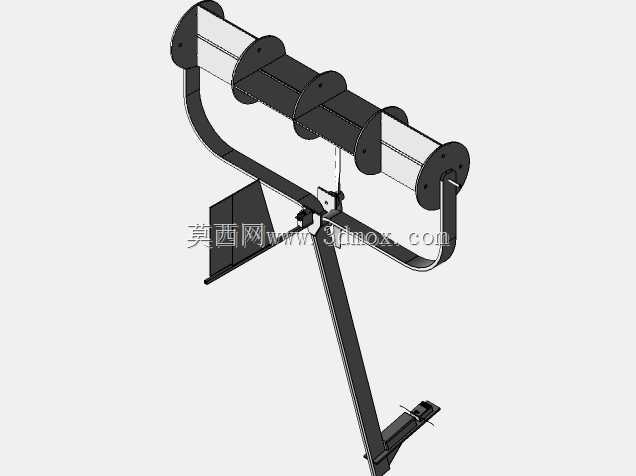

　　横向滚筒组通过独立传动链路获得旋转动力，滚筒表面的圆盘状隔档可减少滚筒端部的气流绕流损失，提升升力生成效率；尾部的杆状支撑结构连接升力组件与尾部承载区，可搭载动力电池、控制舵机等部件，整体重心沿纵向杆架分布，可通过调整滚筒转速、前进速度匹配不同飞行姿态下的升力需求，相比传统航模，其低速飞行时的升力冗余更高，不易出现失速问题。设计思路上，整体采用杆式承力框架，主承力杆沿飞行方向布置，前端固定动力电机与螺旋桨，中部通过支架固定两组平行的旋转滚筒组件，滚筒两端通过轴承座与支架连接，降低转动阻力；滚筒采用薄壁筒身加圆形端板、中间隔圈的结构，在保证结构刚度的前提下尽可能降低转动惯量，减少驱动滚筒旋转的动力消耗；

　　尾段延伸的杆架预留了电子设备安装位，电池、接收机、舵机等部件可沿杆架调整安装位置，方便配平整机重心，确保飞行时的纵向稳定性；滚筒与主承力杆之间预留足够间隙，避免转动过程中出现结构干涉，同时支架采用弯折成型的板件结构，兼顾连接强度与轻量化需求。外形尺寸与安装边界方面，整机横向宽度由两组滚筒的长度决定，滚筒长度与筒身直径的比值经过气动匹配，可在较低转速下获得足够升力，纵向长度从螺旋桨前端到尾部设备安装区末端，整体尺寸适配常规航模的运输与起降需求；各部件的安装接口均采用标准化的紧固件连接，滚筒的轴承座、电机安装座、尾杆连接位均预留了统一的安装孔位，方便后续调整部件位置、更换不同规格的滚筒进行气动测试；

　　旋转滚筒的转动范围完全被限制在支架内侧，无超出机身轮廓的转动部件，地面调试、搬运过程中不易出现磕碰损坏，尾部设备区的安装平面平整，可根据测试需求搭载不同重量的传感器或配重块，调整范围覆盖整机重心的合理配平区间，无需额外改动主承力结构即可完成不同工况的测试验证。这类结构的气动特性与传统飞行器差异较大，建模过程中需要重点关注转动部件与固定支架之间的间隙配合，既要保证滚筒转动顺畅，也要减少支架对滚筒表面流场的干扰，滚筒表面的粗糙度、端板的尺寸比例都会直接影响升力系数，在结构设计时需要为后续的参数调整预留足够的改装空间，承力杆的截面尺寸经过刚度校核，可承受飞行过程中的气动载荷与部件惯性力，避免飞行过程中出现结构振动影响稳定性。
