　　在航模、小型自动化执行机构、教学实验平台以及钢筋混凝土平面施工辅助定位装置的选型场景里，这类标准尺寸舵机是非常常见的旋转执行元件，很多刚接触结构设计的工程师容易把它和普通直流减速电机混淆，实际上二者的控制逻辑、输出特性、安装适配逻辑完全不同。从实际使用场景来看，这类舵机最核心的用途是接收控制信号输出指定角度的扭矩，不需要额外搭建位置反馈回路，自身已经集成了减速齿轮组、位置检测电位器、驱动控制电路，只需要给对应的电源和PWM控制信号就能实现0到180度范围内的角度定位，在小型机械臂关节、遥控车转向机构、航模舵面控制、施工辅助标线装置的角度调节场景里，能大幅简化结构设计的复杂度，不需要额外搭配编码器或者限位开关就能实现可靠的角度控制。

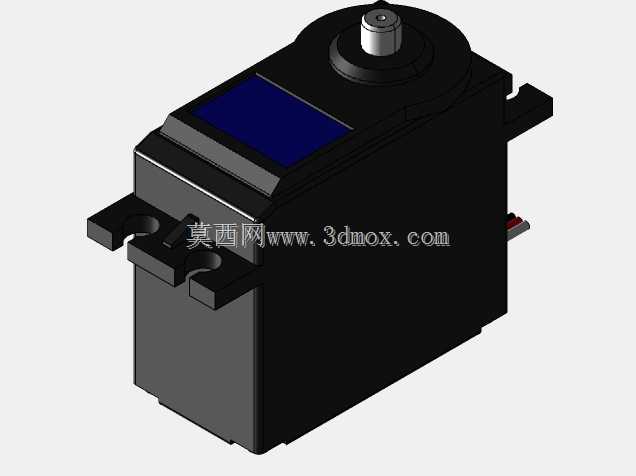

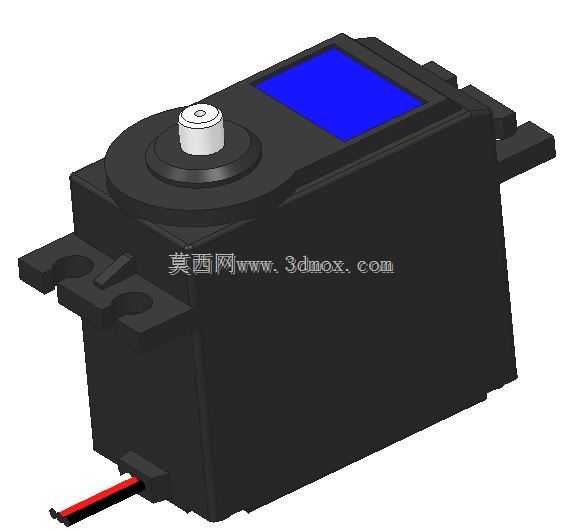

　　从设计思路上看，这款舵机采用了行业通用的标准安装孔位布局，主体外壳为高强度工程塑料材质，顶部的输出轴采用金属嵌件设计，避免频繁带载转动时出现轴孔开裂的问题，输出轴顶端的一字槽是用来安装舵盘的标准接口，适配市面上绝大多数标准尺寸的金属、塑料舵盘，不需要额外做转接件就能直接替换同规格的其他型号舵机。外壳两侧的固定耳带有通孔和定位槽，安装时既可以用螺丝直接穿过通孔固定在安装支架上，也可以通过定位槽搭配减震胶圈实现减震安装，在有振动的移动设备场景里能有效降低振动对内部齿轮组和电位器的影响。外壳上部预留的蓝色区域是状态指示或者参数标识的预留位，部分同规格舵机会在这个位置贴参数标签或者集成状态指示灯，方便调试时观察舵机的工作状态。尾部引出的红黑电源线是标准的电源输入线，搭配常规的舵机三线接口（电源、地、信号）就能直接接入通用舵机控制板、接收机或者PLC的脉冲输出端口，接线逻辑非常成熟，不需要额外做接口定义的适配。

　　从安装边界尺寸来看，这款舵机的主体长宽高符合行业通用的标准舵机尺寸规范，长度方向不含输出轴的主体尺寸约40mm，宽度方向约20mm，高度方向不含输出轴的主体尺寸约36mm，两侧安装耳的孔距为标准的53mm，安装孔直径适配M2.5的固定螺丝，输出轴的中心高度距离安装基准面约26mm，输出轴的转动范围为0-180度，空载转速在6V供电下约0.16秒每60度，堵转扭矩可以达到13kg·cm，足够驱动小型负载做角度调节。在做结构设计的时候需要注意，舵机的转动部分不能和周边结构件产生干涉，尤其是输出轴带动舵盘转动时，要预留足够的转动空间，舵盘的安装高度不能超过输出轴的有效配合长度，避免出现舵盘压到外壳顶面导致转动卡滞的问题。另外这类舵机的内部齿轮组多为塑料或者粉末冶金材质，选型时要根据实际负载的扭矩大小选择对应规格，不能超负载使用，否则很容易出现扫齿的问题，在频繁正反转的场景里要预留足够的电源功率，避免供电不足导致舵机抖动或者定位不准。

　　在实际的项目应用里，这类标准舵机的替换性非常强，只要安装孔位和输出轴尺寸匹配，不同品牌的同规格舵机都可以直接互换，不需要修改整体结构设计，对于需要快速迭代原型的项目来说非常友好。在钢筋混凝土平面施工的辅助定位场景里，这类舵机可以用来驱动激光标线器的角度调节，通过控制信号调整标线的投射角度，相比手动调节的结构效率更高，定位精度也更稳定，而且整体体积小，容易集成到便携式的施工辅助设备里。在做三维建模的时候，要准确还原舵机的安装孔位、输出轴位置、接线端的出线方向，避免后续结构装配时出现干涉，尤其是两侧安装耳的定位槽尺寸，要和实际选用的减震胶圈尺寸匹配，保证安装的可靠性。
