派珀幼崽J3轻型航模骨架结构设计

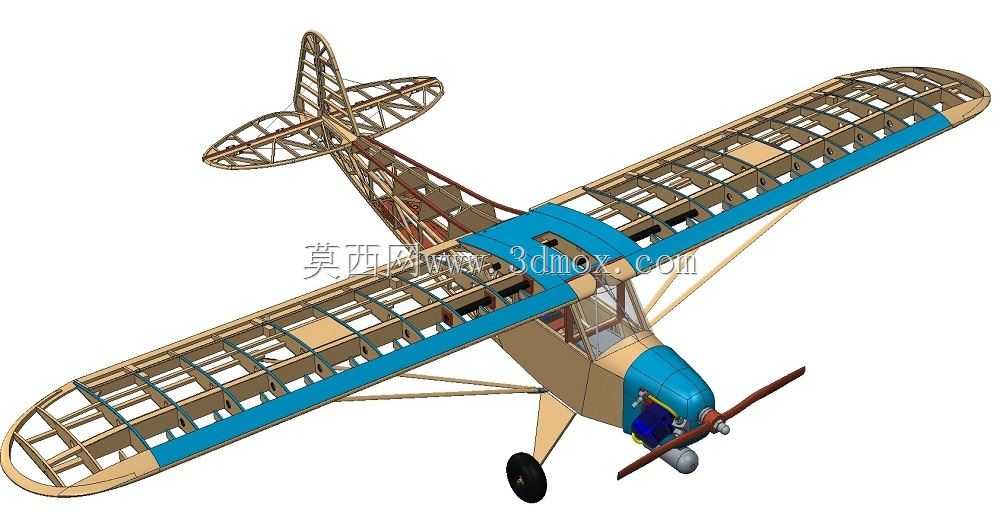

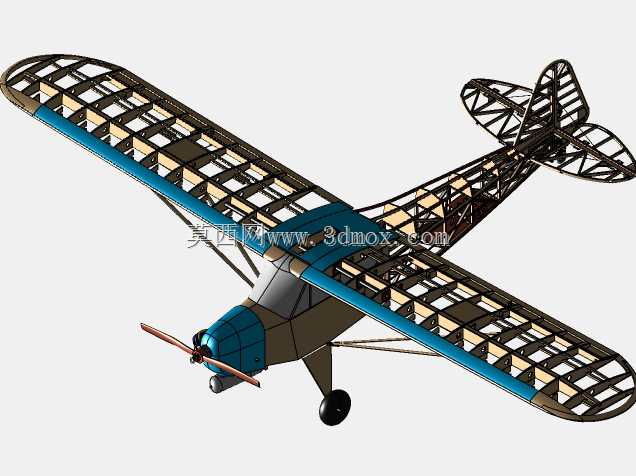

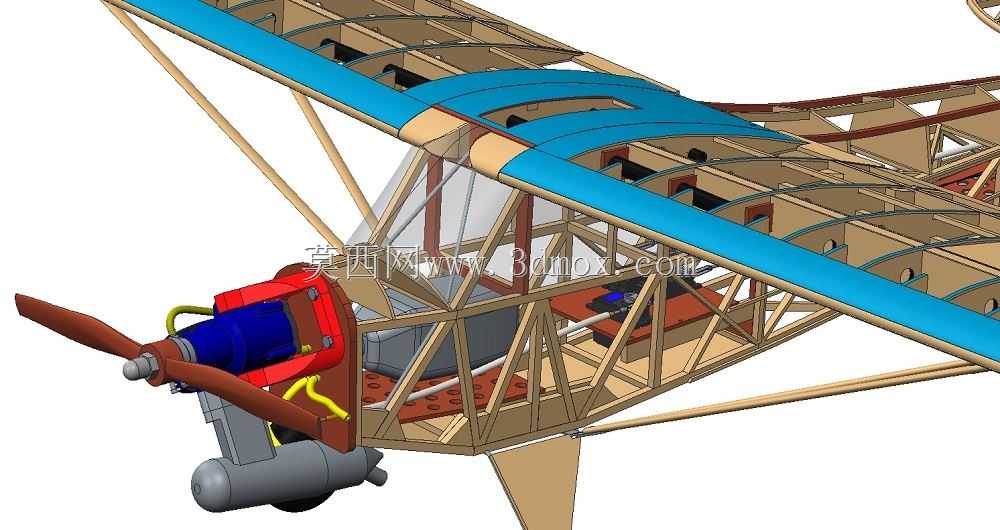

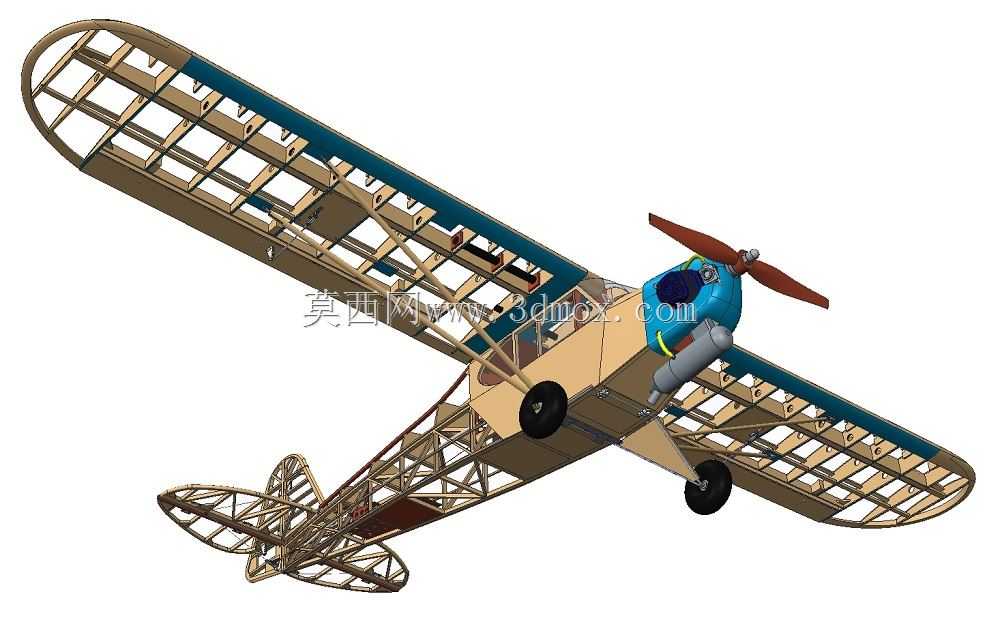

　　这款派珀幼崽J3的航模骨架结构，核心面向遥控航空模型的制作与飞行场景，还原了真机的桁架式机身骨架、翼肋组拼式机翼结构与尾翼支撑框架，适配70英寸翼展的RC飞行需求，兼顾仿真外观与飞行力学性能。从实际使用场景来看，该结构既可以作为航模爱好者组装制作的基础参照，也能用于轻型载人飞机缩比验证的结构力学教学演示，骨架式的镂空设计在保证结构强度的前提下，最大限度降低了整机自重，符合轻型飞行器对重量控制的严苛要求。设计过程中，机身采用木质桁架拼接逻辑，纵向长桁与横向隔框形成稳定的空间受力体系，驾驶舱区域预留了遥控设备、动力电池与舵机的安装空间，机头位置的发动机安装座做了局部加强处理，能够匹配对应量级的活塞式航模发动机动力输出，

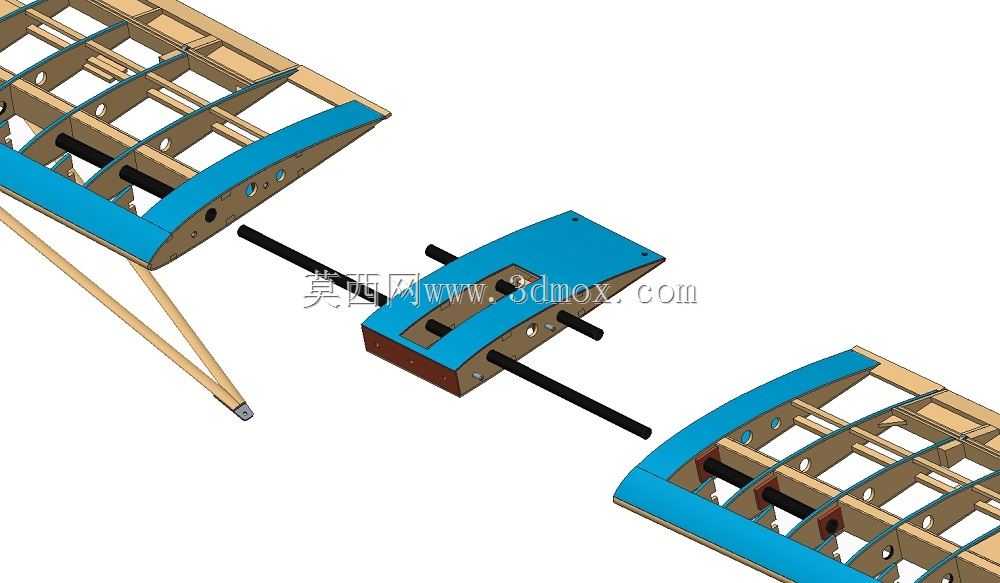

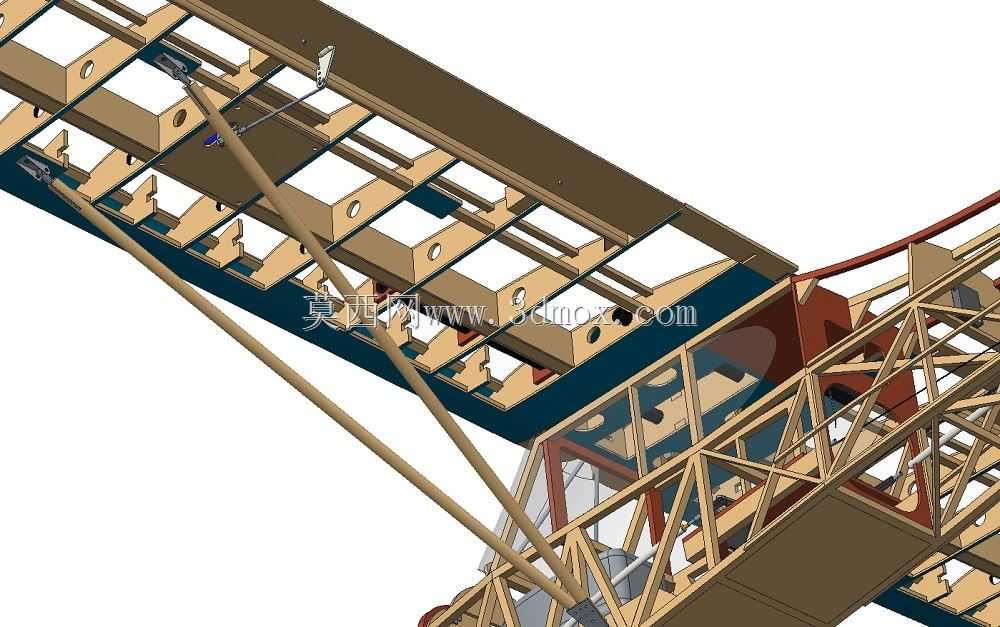

　　抵消螺旋桨转动带来的振动载荷。机翼部分采用经典的翼肋-翼梁组合结构，翼肋按照选定的翼型曲线加工成型，前后缘设置连续的支撑条保证机翼外形顺滑，翼梁作为主要承力部件贯穿左右机翼，与机身中段的连接位置设计了快拆式的对接结构，方便日常运输与外场飞行时的拆装维护，机翼表面预留的蒙皮贴合基准，能够保证蒙皮张拉后形成准确的气动外形，降低飞行时的阻力。尾翼部分同样采用桁架骨架结构，平尾与垂尾的翼面骨架做了减重处理，操纵舵面的铰接位置预留了转轴安装孔位，能够适配常规的连杆操纵机构，保证舵面偏转的灵活性与行程精度。起落架部分采用后三点式布局，主起落架的支撑臂与机身下部的承力隔框直接连接，能够承受降落时的冲击载荷，尾轮支架与尾舵操纵机构联动，

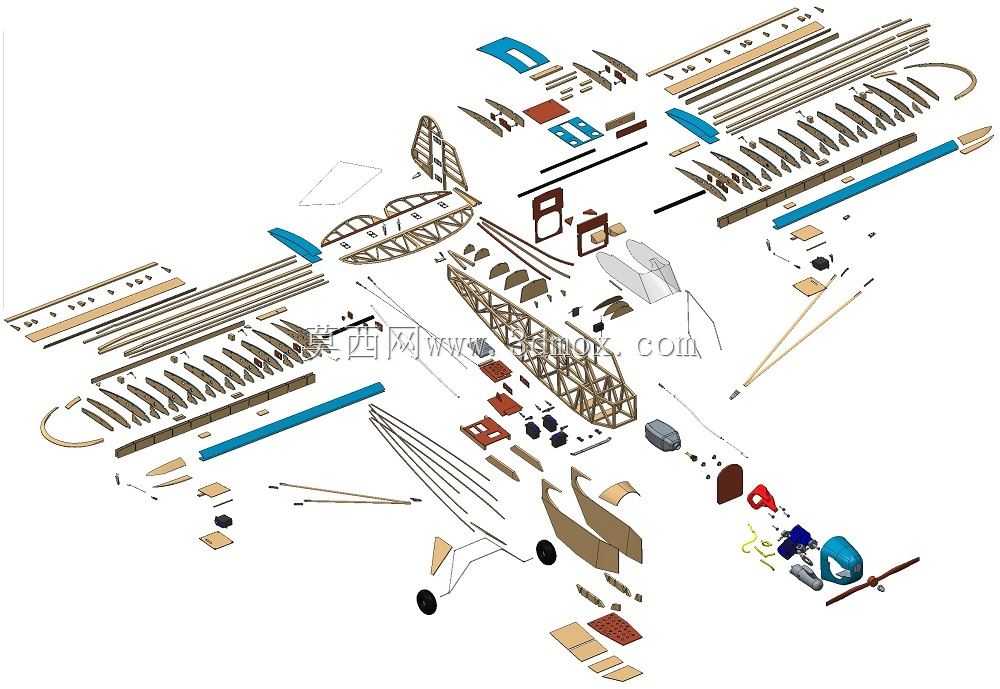

　　提升地面滑行时的转向操控性。从安装边界来看，整机骨架的各部件拼接公差控制在航模制作的合理范围内，各活动部件之间预留了足够的运动间隙，避免舵面偏转时出现卡滞，机身内部的设备舱空间能够容纳常规尺寸的遥控接收机、舵机电池与电调部件，机头的发动机安装位可以适配对应排量的两冲程航模发动机，也可根据需求改装为电动动力系统，安装座的孔位预留了一定的调节余量，方便爱好者根据自身配件情况做适配调整。结构设计上充分考虑了航模制作的工艺性，所有骨架零件均采用平面切割即可加工成型，不需要复杂的曲面成型工艺，降低了爱好者自行制作的门槛，各部件的连接位置设计了定位卡槽，能够在组装时快速定位，减少拼接误差，保证整机的对称性与结构精度，

　　这对于固定翼航模的飞行稳定性至关重要——机翼与尾翼的安装角、上反角都通过骨架的拼接角度做了预设，不需要组装时反复调试角度，只要按照结构对位拼接即可获得符合设计要求的气动参数。受力传递路径的设计也完全遵循轻型飞机的结构逻辑，飞行时机翼产生的升力通过翼梁传递到机身中段的承力框，再分布到整个机身桁架结构，机头发动机的重量与机身尾部的尾翼重量形成力矩平衡，降低飞行时的配平阻力，机身下部的起落架冲击载荷直接传递到机身主承力框，避免局部结构受力过大出现损坏。对于航模爱好者而言，这种全骨架的设计还具备很高的仿真展示价值，组装完成后即使不覆盖蒙皮，也能清晰展示轻型飞机的内部结构逻辑，可作为航空科普的展示教具，帮助初学者理解固定翼飞机的结构组成与受力原理。在实际飞行场景中，这种桁架骨架结构具备很好的抗损性能，轻微的碰撞不会导致整体结构失效，局部损坏的零件也可以单独切割替换，降低维修成本，相比整体注塑的机身结构，木质骨架的修复难度更低，适合日常飞行训练使用。
