多轴多级传动齿轮箱结构设计

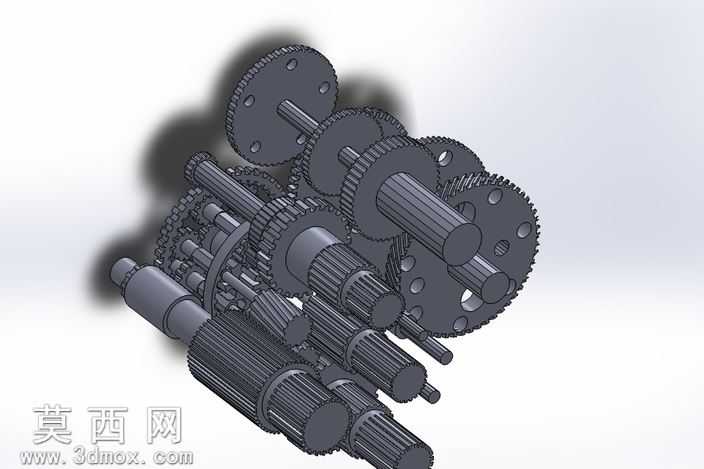

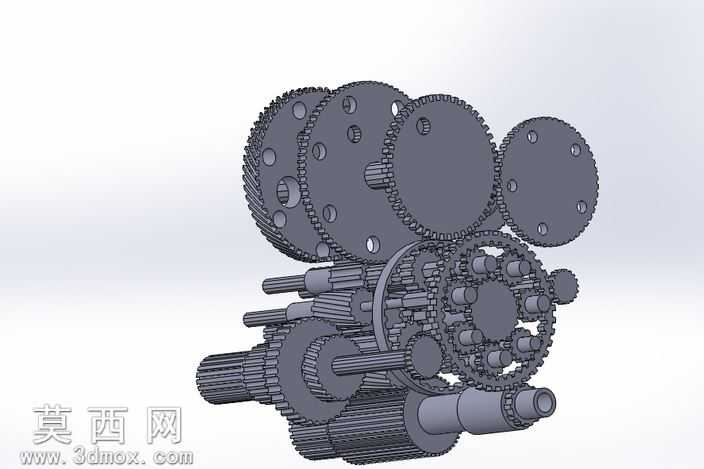

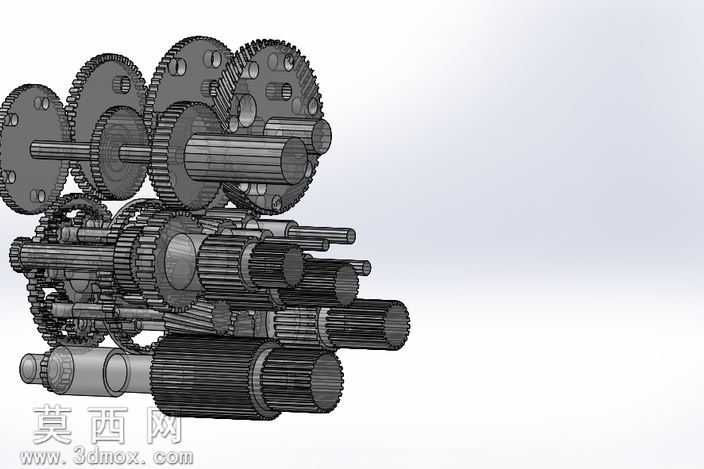

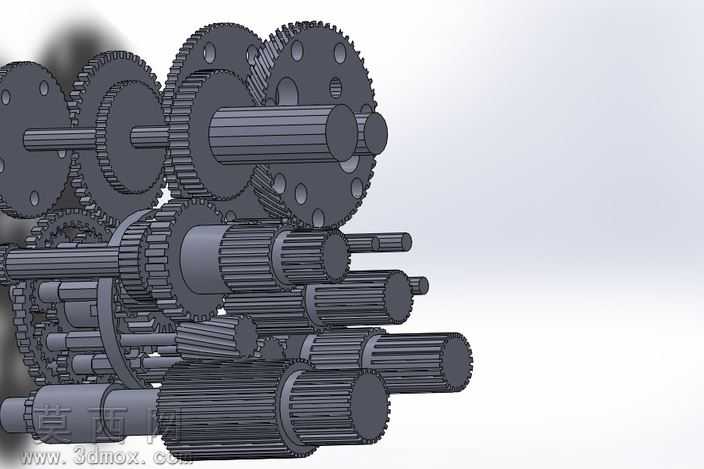

本作品为多轴多级传动齿轮箱的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动设计规范，对每一处齿轮齿形、轴段配合、安装定位结构都进行了精准还原。建模阶段先梳理整体传动路线，按照输入到输出的动力传递顺序依次搭建各根传动轴，每根轴上根据传动比需求匹配对应模数、齿数的齿轮零件，通过同轴、重合、齿轮配合等装配约束完成整体装配，确保各齿轮副啮合间隙符合设计要求，不存在干涉错位问题。渲染阶段采用金属哑光材质模拟真实齿轮箱零部件的金属质感，对轴类零件赋予调质处理后的金属色泽，齿轮零件赋予淬火后的深灰金属质感，通过柔和的环境光影突出各零件的轮廓层次与装配关系，清晰展现内部多级齿轮啮合的排布逻辑。结构设计上采用平行轴多档位排布方式，多根传动轴平行布置，通过不同齿数齿轮的配对啮合实现多档位变速传动需求，每根轴都设计有对应的轴肩、键槽结构用于齿轮的周向与轴向定位，齿轮与轴之间采用平键连接传递扭矩，轴端预留有轴承安装位用于后续装配支撑轴承，整体结构紧凑，传动路径清晰，各级传动比分配合理，能够满足多档位动力传递的使用需求。设计过程中重点考量了传动平稳性与结构紧凑性的平衡，在有限的箱体空间内排布多组齿轮副，通过优化齿轮排布位置减少整体体积，同时保证各齿轮副之间留有足够的安装与润滑空间，避免运转过程中出现零件干涉。所有零件都采用实体建模方式构建，齿形部分通过参数化特征生成，确保齿廓曲线符合渐开线设计标准，能够直观展现齿轮箱内部的传动原理与装配关系，可用于机械结构教学、传动方案验证以及相关产品的设计参考，帮助设计者快速理解多级平行轴齿轮传动的结构逻辑与设计要点。
