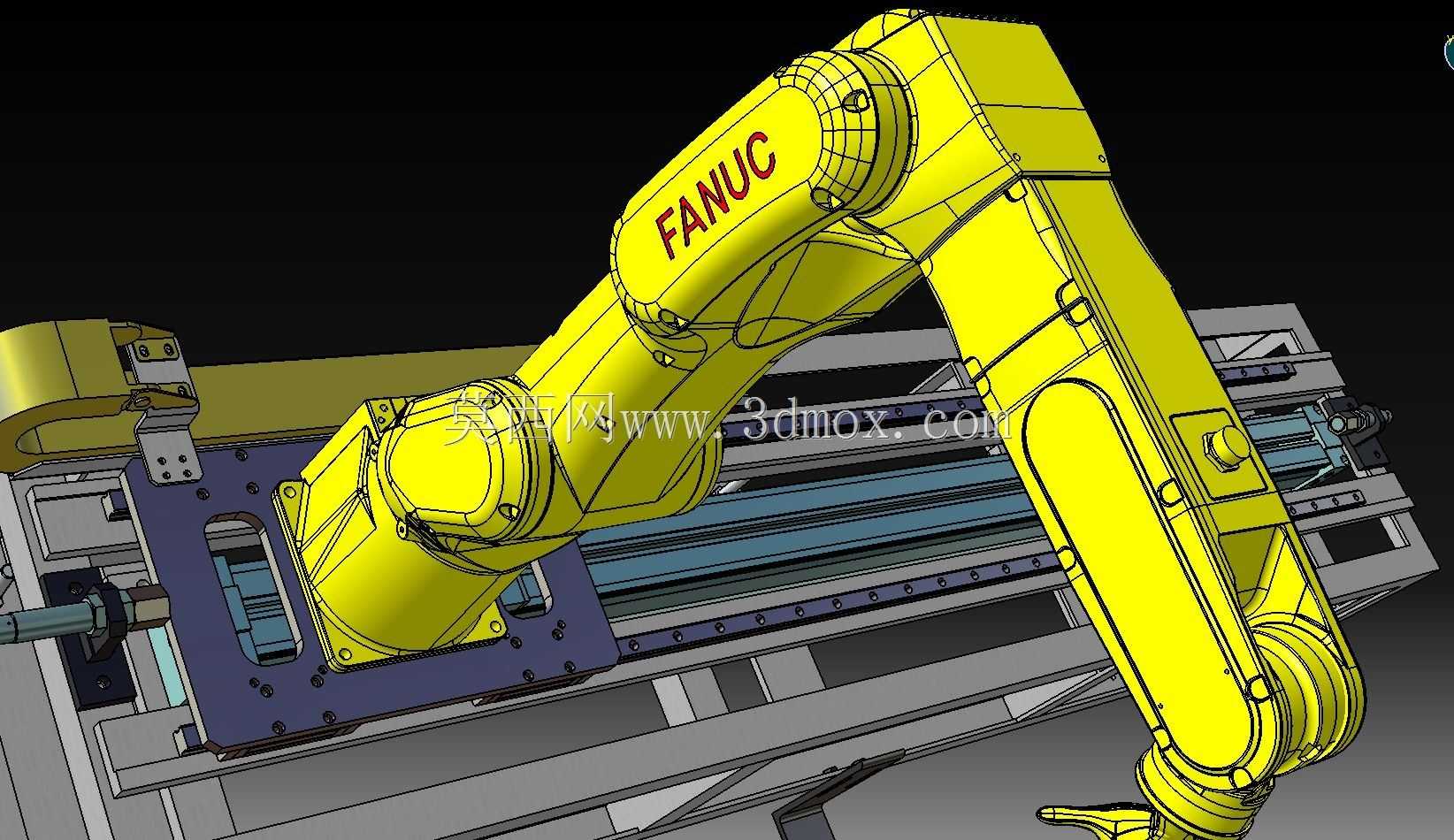

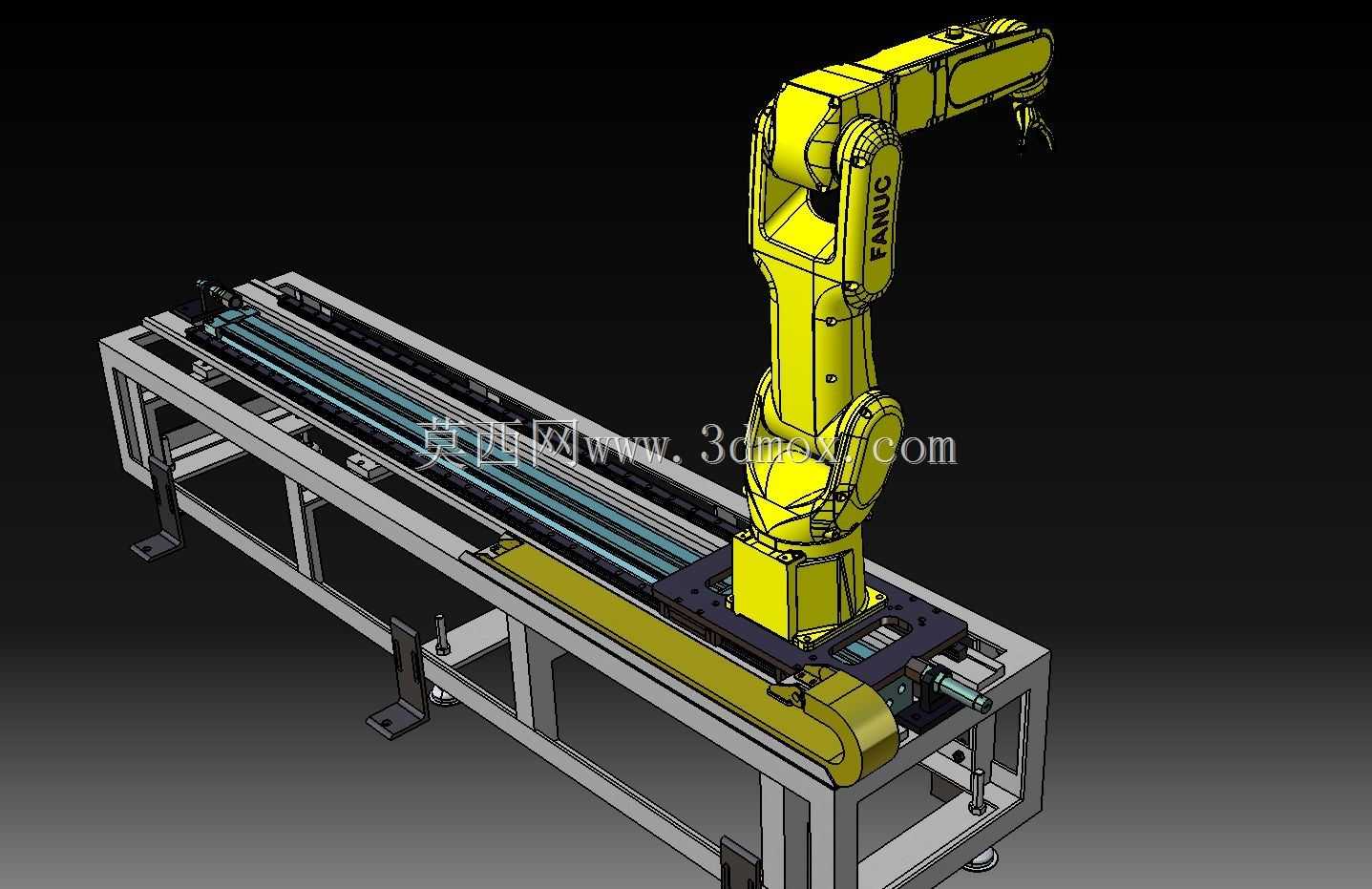

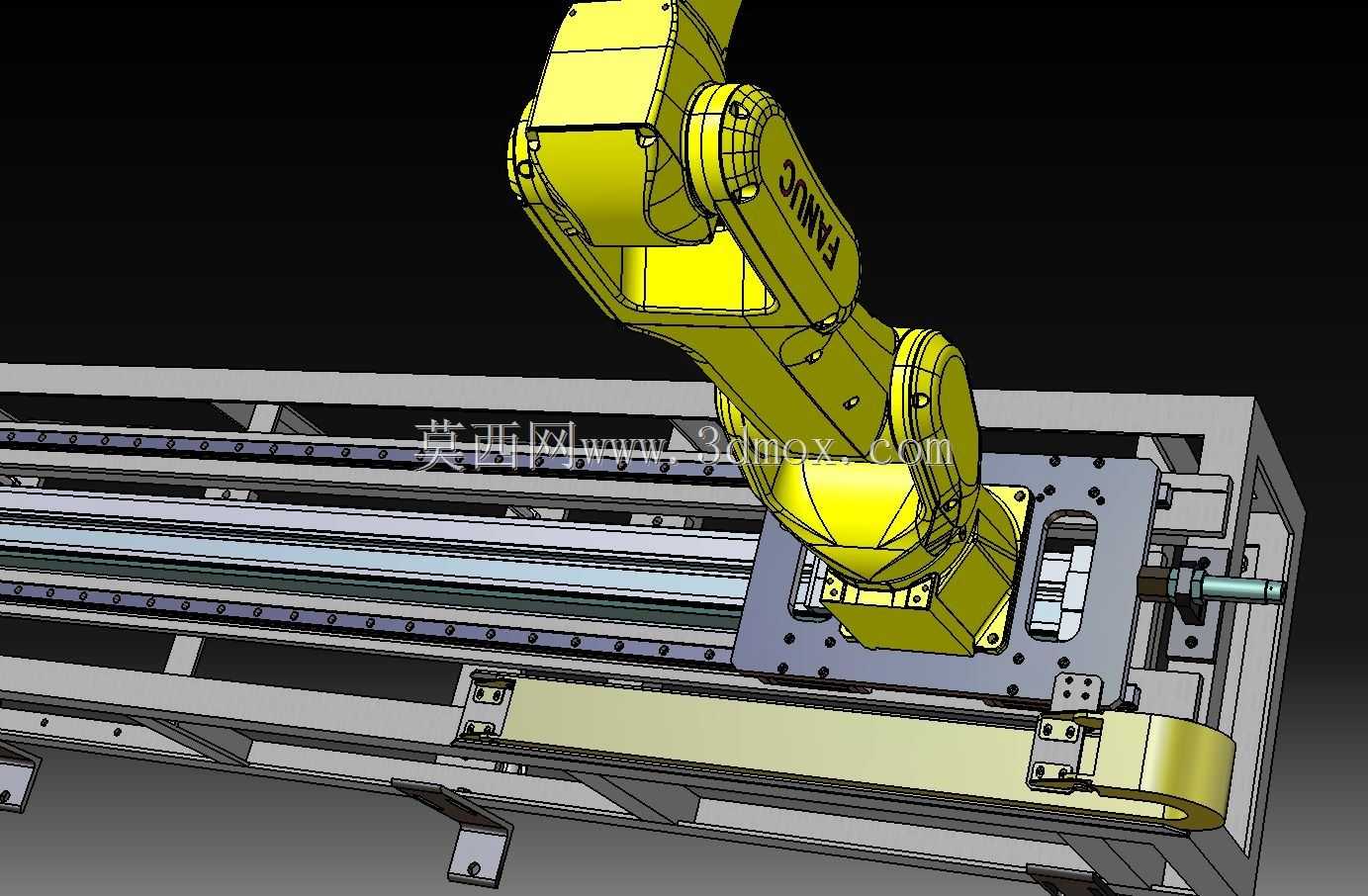

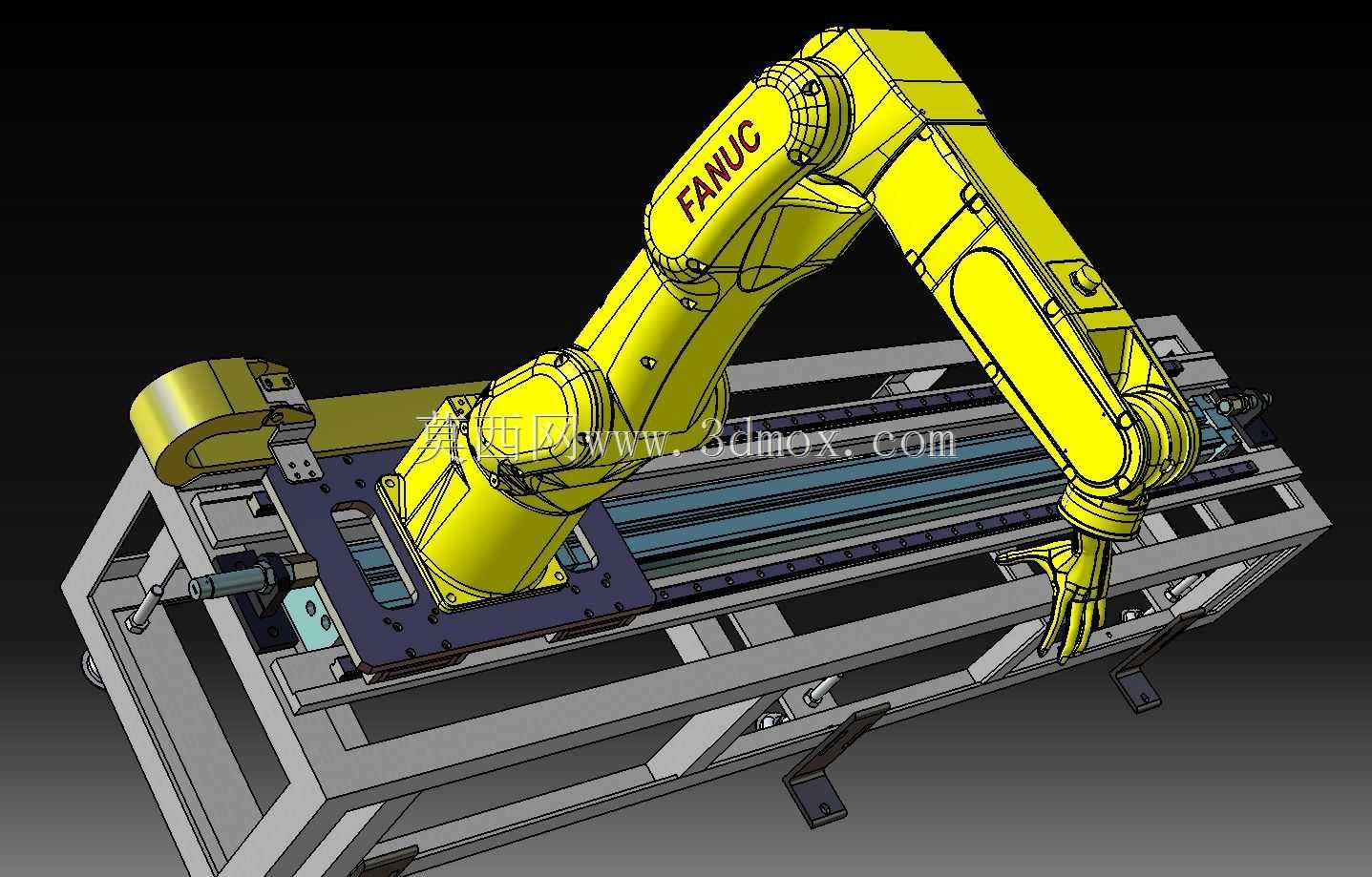

发那科行走轴工业机器人集成设计

这款集成行走轴的发那科六轴机械臂，主要面向离散制造业的长行程自动化作业场景，可覆盖汽车零部件焊装、大型工件上下料、多工位物料转运、长尺寸构件喷涂等常规固定机械臂无法覆盖的作业需求。常规落地式安装的工业机器人作业半径受臂展限制，往往只能覆盖单工位或小范围作业区域，面对跨度数米的多工位产线、长度较大的加工工件时，需要布置多台机械臂才能覆盖全作业范围，不仅提升了设备投入成本，也会增加产线调试与后期运维的复杂度，而搭载线性行走轴的机器人方案，仅用单台机械臂即可覆盖长跨度作业区间，大幅提升单台设备的利用率。在实际生产应用中，该套设备可根据产线布局需求，将行走导轨沿产线长度方向平行布置，机械臂通过安装滑座与导轨滑块组件连接，由伺服驱动系统带动滑座沿导轨做高精度直线往复运动，配合六轴机械臂自身的多自由度转动能力，可在行走行程内的任意位置完成工件抓取、定位装配、轨迹焊接、涂胶喷涂等作业，适配多工序流转的柔性生产需求，能够快速响应产线换型要求，无需对设备硬件位置做大幅调整即可适配不同规格产品的生产作业。从设计逻辑来看，该方案首先对机械臂的安装基座做了加强结构设计，行走滑座采用高刚性钢板焊接后经时效去应力处理，可承载机械臂高速运动时产生的倾覆力矩与动态载荷，避免运动过程中出现振动影响作业精度；导轨选用重载型线性导轨搭配齿轮齿条传动结构，兼顾长行程运动的平稳性与重复定位精度，可根据现场作业需求定制导轨的有效行程长度，适配不同跨度的产线布局。安装边界方面，行走轴的底部预留了标准的地脚安装孔位，可直接固定在车间硬化地面或钢结构设备平台上，机械臂的末端执行器安装法兰遵循发那科标准接口尺寸，可快速适配夹爪、焊枪、吸盘、喷枪等不同类型的末端工具，设备的走线采用内置拖链结构，将动力线缆、信号线缆、气路管路统一收纳在拖链内部，避免运动过程中线缆拉扯磨损，提升设备运行的可靠性。在功能特性上，该套设备的行走轴可与机械臂本体做协同运动控制，能够在行走移动过程中同步完成机械臂的轨迹动作，相比定点停靠后再作业的模式，可大幅缩短作业节拍，提升生产效率；导轨两端配置了硬限位与软限位双重保护结构，防止滑座超程脱出，同时滑座上配备了自动润滑装置，可定期对导轨与传动组件加注润滑脂，降低日常维护的工作量。
