15A120V钮子式摇臂电源开关结构设计

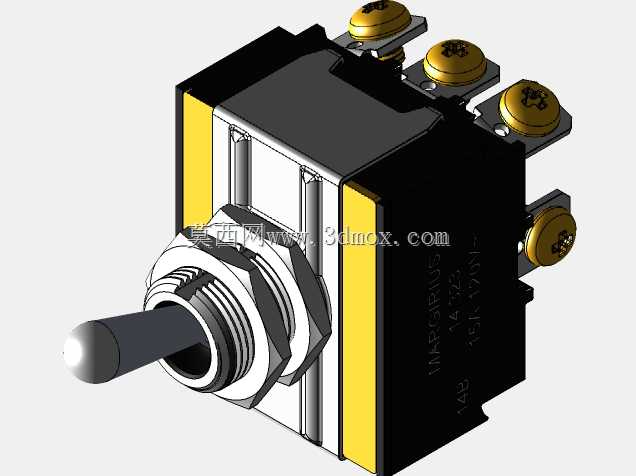

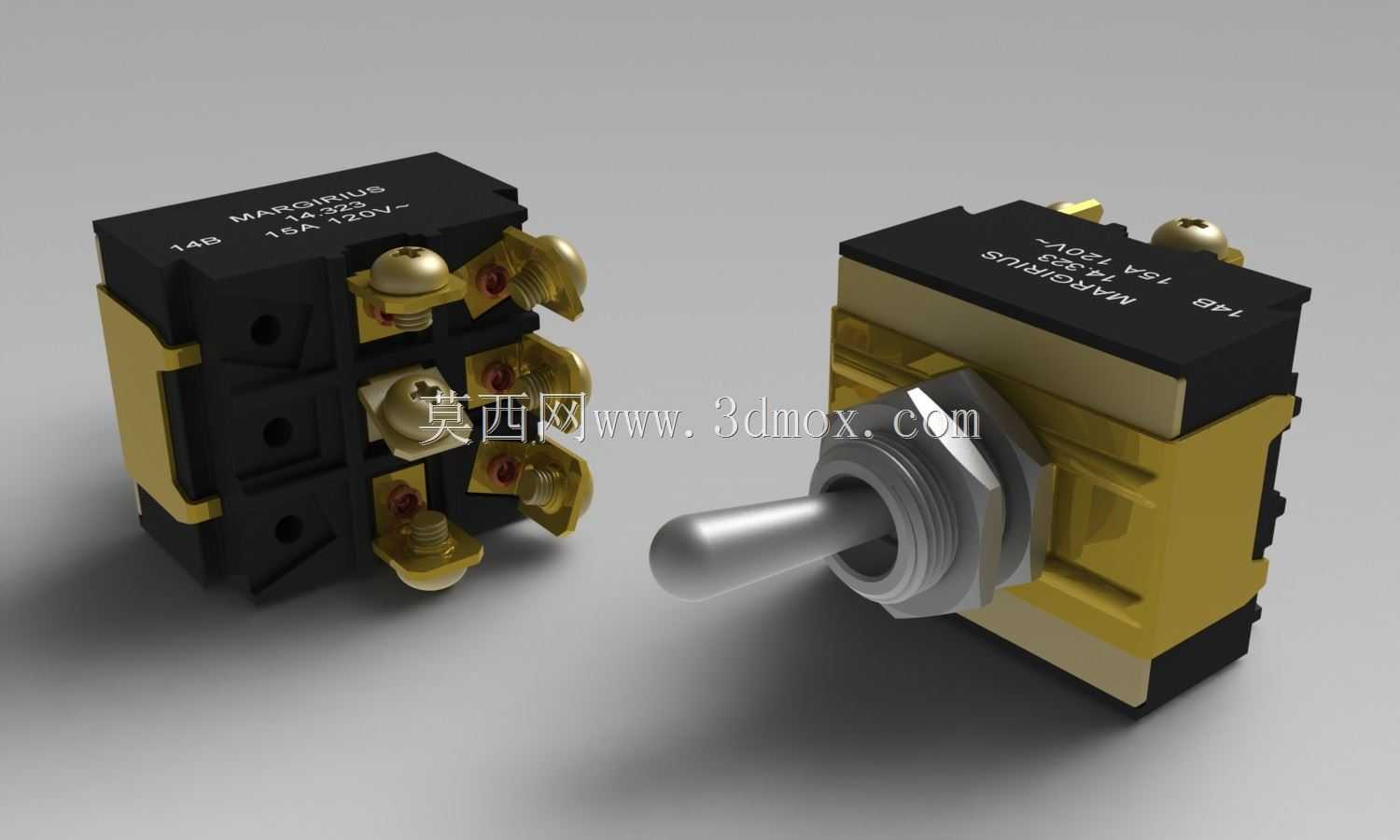

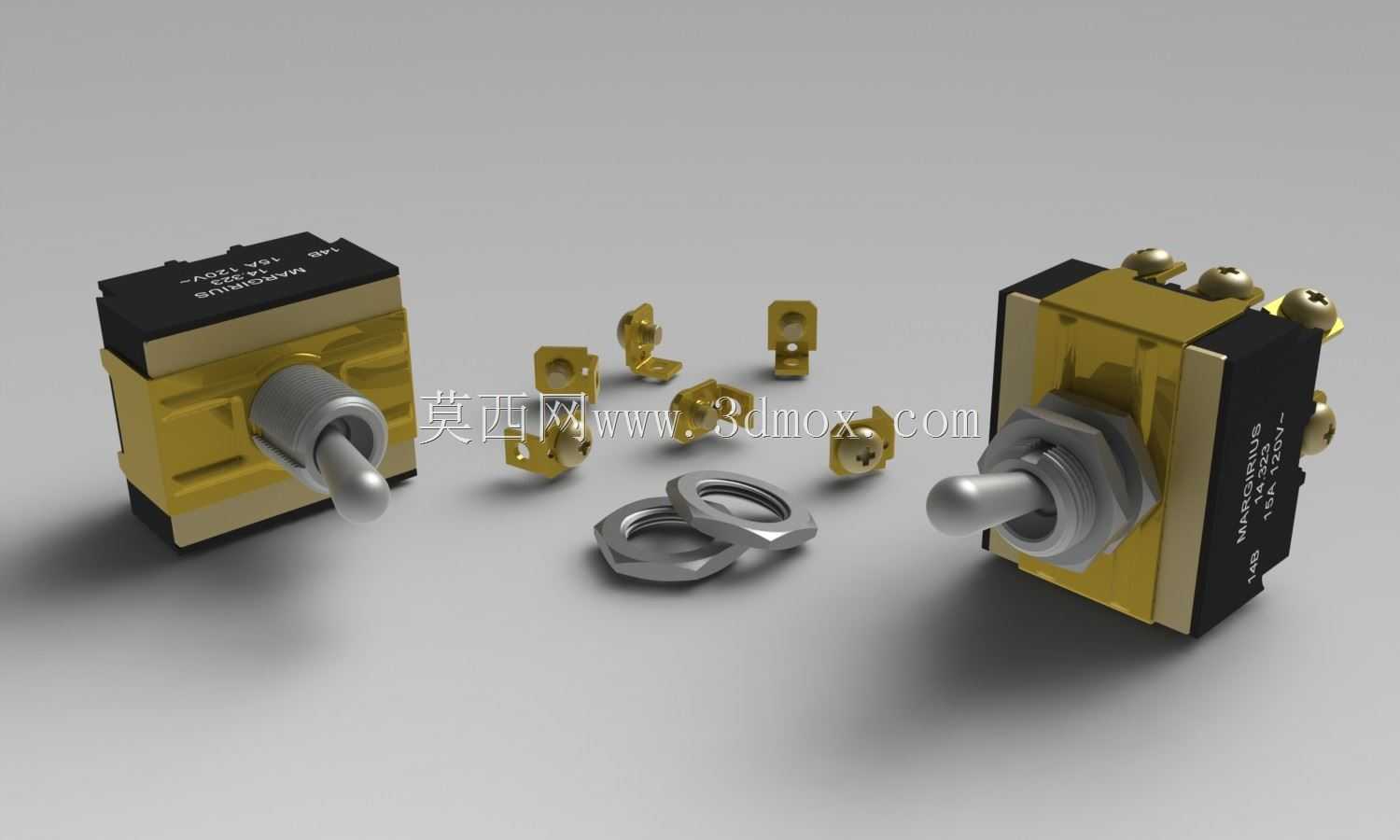

这款摇臂式电源开关主要面向低压电气控制场景设计，常见于小型工业设备控制柜、实验测试仪器、老式机电设备、改装车用电路以及民用大功率电器的电源通断控制环节，承担15A额定电流下120V交流电路的带载通断功能，可直接控制主回路电源的接通与分断，也可作为控制回路的信号切换元件使用，适配多类需要手动可靠切换电路状态的应用场景。产品采用经典的钮子摇臂结构设计，操作端为圆润金属拨杆，拨杆根部设置带螺纹的安装锁紧螺母，可适配标准面板开孔尺寸，通过螺母与垫片配合即可快速完成面板式固定安装，安装后拨杆突出面板长度符合常规操作人机要求，拨动行程清晰，到位反馈明确，操作人员可通过拨杆位置快速判断电路通断状态，避免误操作。开关主体采用绝缘耐高温工程塑料作为基座壳体，内部导电接触部件采用高弹性铜合金材质，表面做镀镍防锈处理，既保证大电流通过时的导电性能，降低接触电阻避免长期工作发热，也能提升触点的抗电弧烧蚀能力，延长开关的带载操作寿命。接线端采用外露式铜质接线螺钉结构，无需专用接插件即可完成导线压接，适配多线径的铜芯导线连接，三个独立接线端子分别对应公共端、常闭端、常开端，可实现单刀双掷的电路切换功能，满足不同的接线控制需求。设计过程中充分考虑了安装边界的适配性，开关主体的长宽高尺寸适配常规低压电器的安装空间，背部接线端预留足够的导线弯曲与操作空间，安装后不会与柜内其他元器件产生干涉，壳体的绝缘结构可有效避免接线后相邻端子间的爬电风险，金属固定件与内部导电部件之间设置足够的绝缘隔离距离，满足低压电器的安全绝缘要求。整体结构紧凑，部件拆分逻辑清晰，各零件之间的配合公差经过合理设计，拨杆摆动时的阻尼感适中，既不会因为过松导致受震动误切换，也不会因为阻尼过大造成操作费力，内部触点的接触压力经过优化，保证在额定电流下长期工作不会出现接触不良、发热打火的问题，适配多类需要可靠手动电源切换的应用场景。
