铝型材框架龙门式数控雕刻加工设备

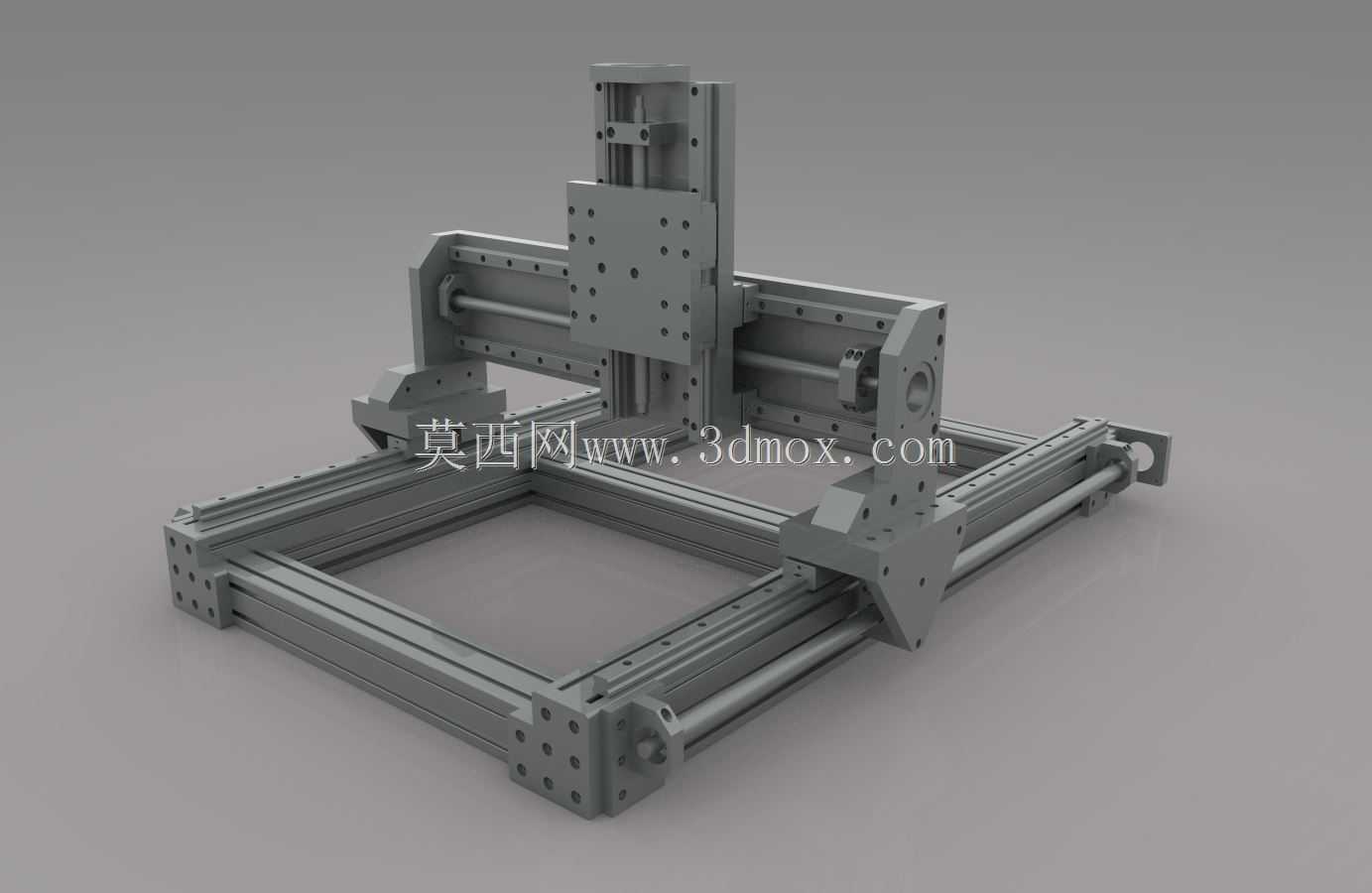

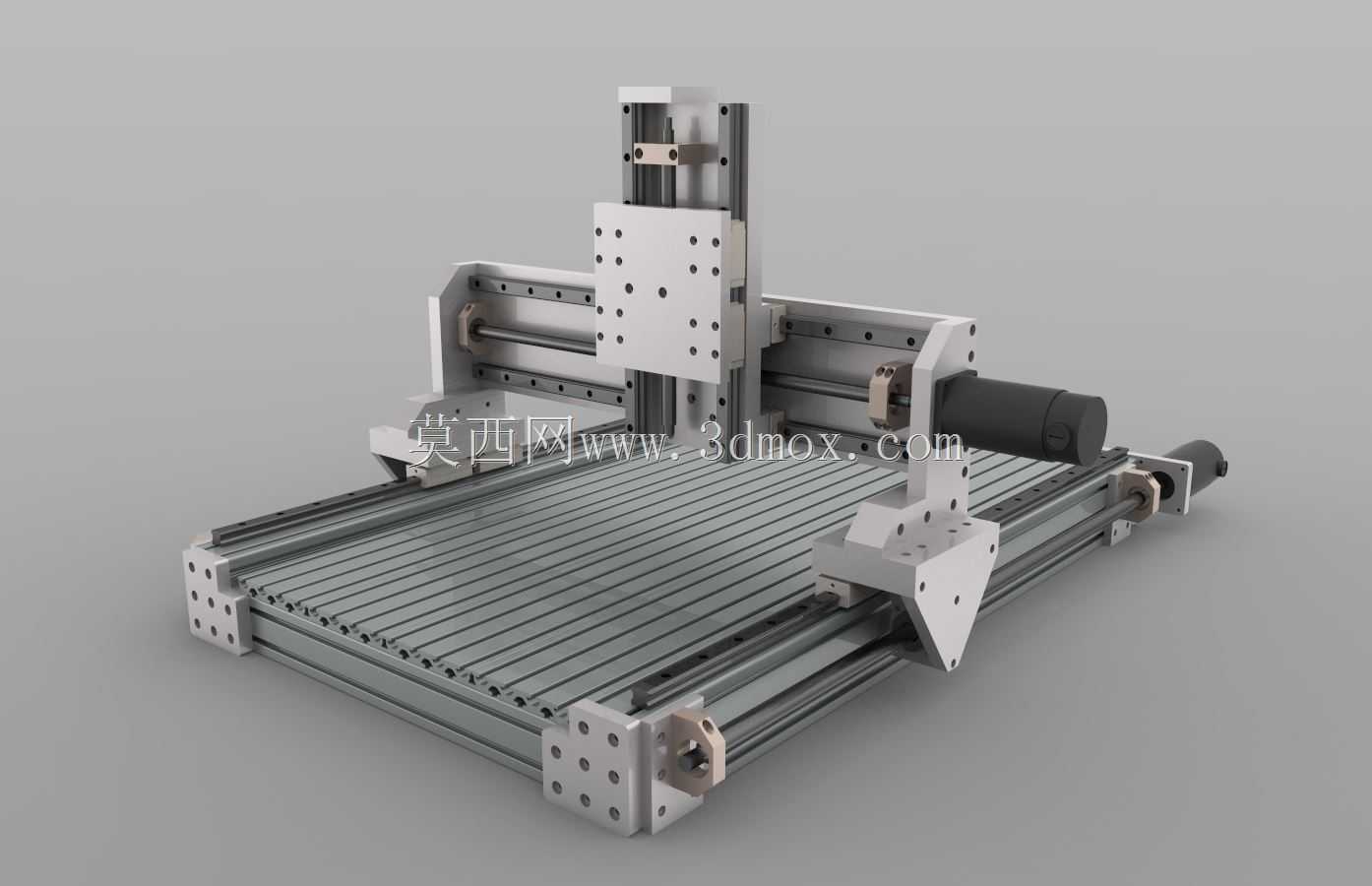

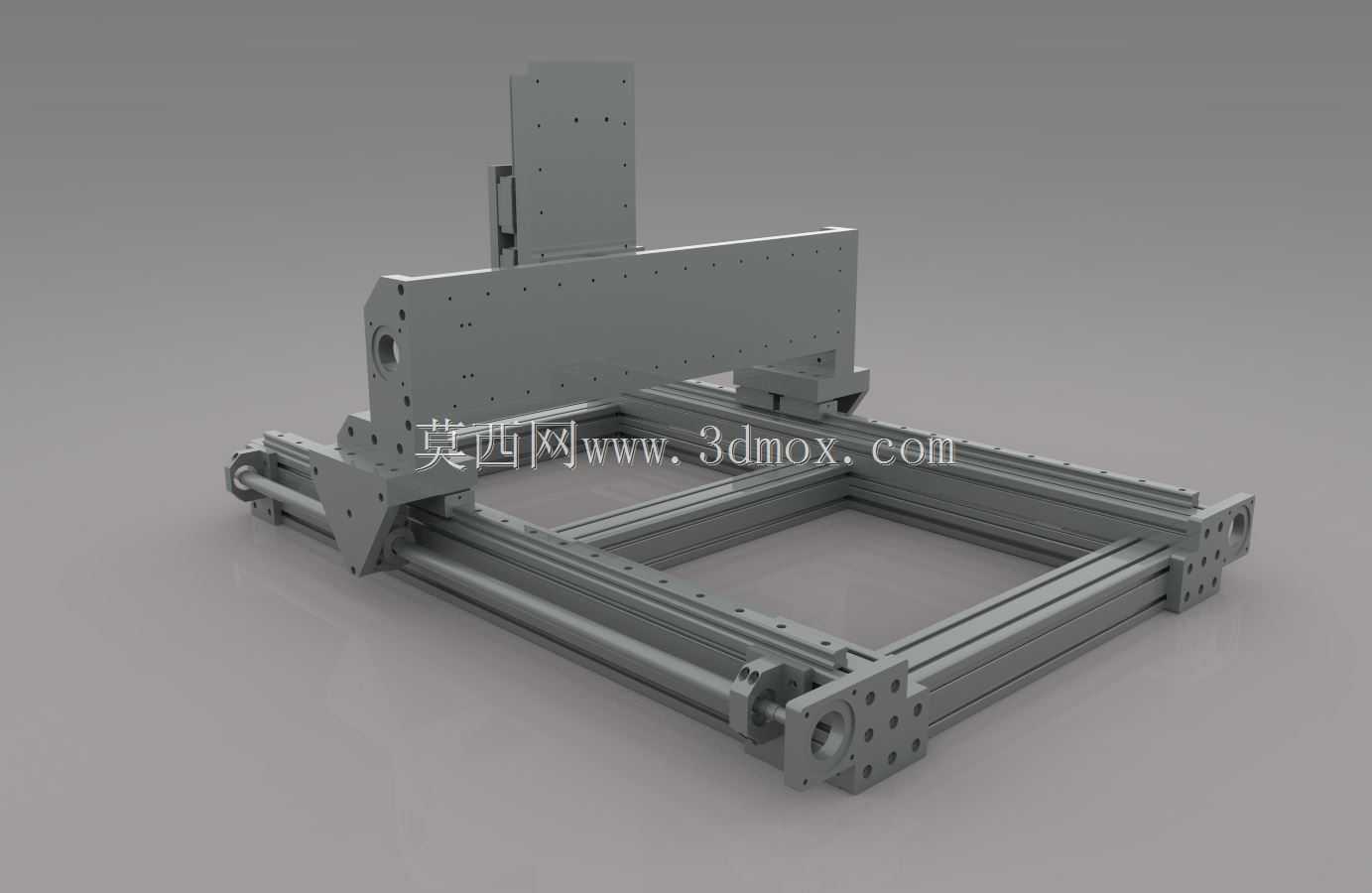

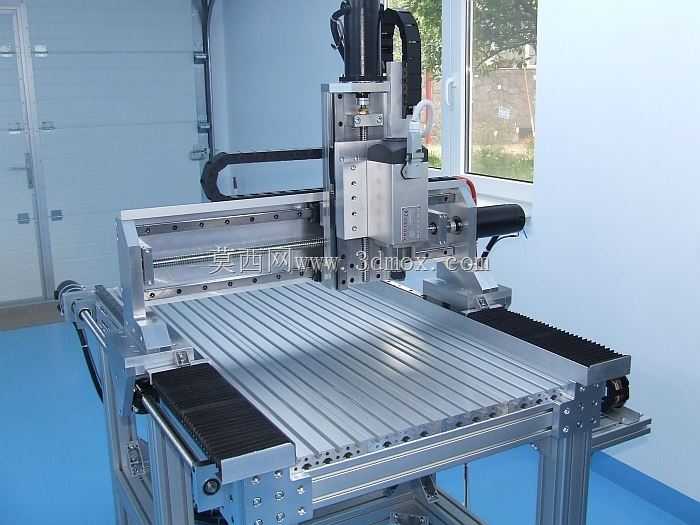

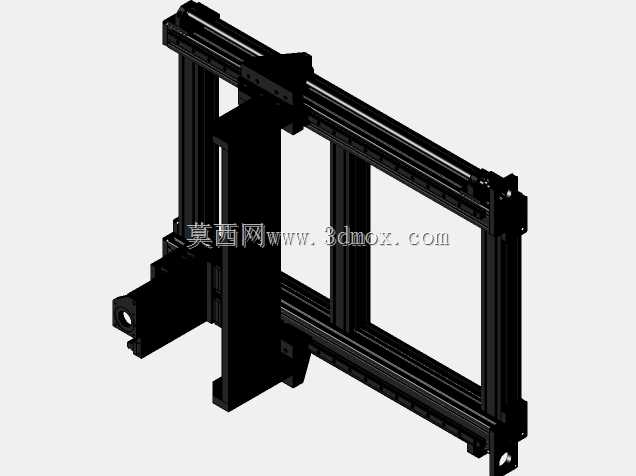

这款龙门式数控加工设备主要面向小型加工工坊、个人创客工作室、教学实训场景使用，可完成软金属、亚克力、密度板、PCB板材等多种材质的铣削、雕刻、钻孔、切边加工，适配小批量定制零件生产、工艺浮雕制作、线路板打样、教学演示等多元加工需求，相比大型工业机床占地更小、部署灵活，同时保留了足够的加工刚性与运动精度，能够满足常规民用加工场景的精度与负载要求。设备整体采用龙门式动梁结构设计，工作台为固定铺设的MIC-6铝板平台，台面预留了标准T型槽安装位，可快速适配不同规格的工装夹具，装夹工件时无需调整机身水平基准，有效降低前期调试的时间成本。横向运动轴采用双厚轨平行支撑结构，搭配两侧对称布置的I SEL滚珠丝杠传动副，配合伺服电机的闭环控制，可保证横梁在全行程运动过程中无偏摆、无爬行，运动重复定位精度控制在0.02mm以内，满足精密加工的精度要求。纵向Z轴采用垂直滑枕结构，安装板预留了通用主轴安装孔位，可根据加工需求更换不同功率的风冷、水冷主轴，适配不同材质的切削参数要求。整机框架全部采用工业标准铝型材拼接搭建，连接部位采用定制加工的角码连接件与定位销固定，相比焊接机架具备更好的装配精度保持性，后期维护时可单独更换磨损的型材部件，无需整体拆解机架。设备的安装边界预留了充足的维护空间，两侧传动机构外侧预留了150mm的检修操作位，后部走线槽采用分层设计，动力线与信号线分开布设，避免信号干扰影响加工稳定性。设计过程中充分考虑了民用场景的使用需求，所有运动部件均设置了软限位与硬限位双重保护，防止超程运动造成的设备损坏，导轨与丝杠部位均配备了防尘刮屑装置，可阻挡加工碎屑进入传动副内部，延长核心部件的使用寿命。工作台面的承载能力经过结构优化，可承载最大80kg的加工工件，满足绝大多数小型零件的加工负载要求，龙门横梁的跨距经过力学仿真优化，在全行程加工时横梁形变量控制在0.01mm以内，保证大尺寸工件加工时的平面度一致性。
