四旋翼涵道式室内外迷你3D打印无人机

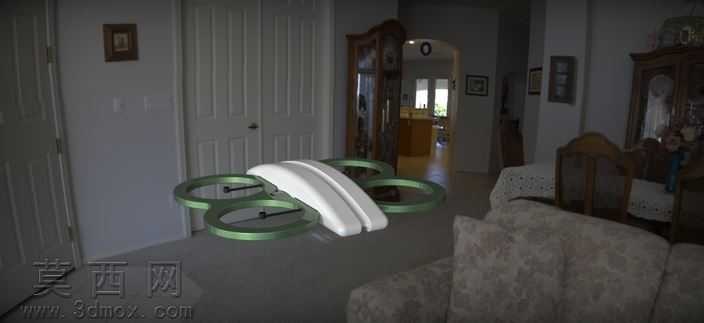

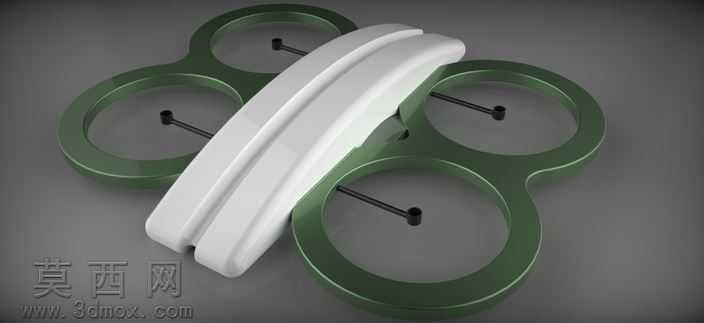

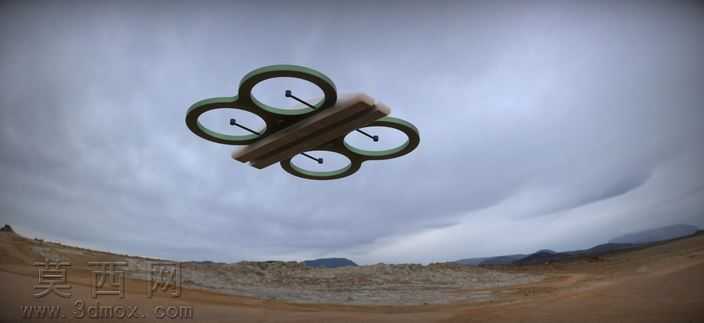

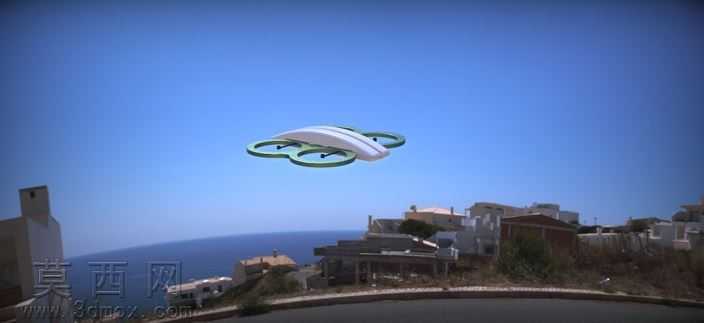

本款无人机采用一体化涵道式四旋翼布局设计，整体建模过程围绕3D打印的工艺特性展开，在三维建模阶段优先优化了一体成型的结构合理性，避免出现悬空角度过大、壁厚不均的打印缺陷。建模时将机身中梁与四个环形涵道护圈做了顺滑的曲面过渡处理，既保证了打印时层间粘结的结构强度，也让整机外观线条流畅简洁，没有突兀的棱角。渲染阶段针对两种不同材质做了精细化的材质参数调试：机身中梁部分采用哑光奶白色硬质塑料材质，调整了粗糙度与漫反射参数，还原出消费级电子产品常用的磨砂亲肤质感；四个涵道护圈则采用深墨绿色半哑光工程塑料材质，微调了材质的环境反射率，让护圈在渲染场景中呈现出沉稳的金属质感，与白色中梁形成清晰的视觉层次区分。结构设计上，四个涵道环呈对称式分布在中梁两侧，每侧两个涵道环做了连体式结构设计，既省去了额外的装配连接件，也大幅提升了机架的抗扭刚性，每个涵道环中心预留了标准的电机安装柱位，柱位与涵道内壁通过细支撑筋连接，支撑筋的厚度经过反复调整，既保证电机安装的结构稳定性，也尽可能降低支撑结构对旋翼气流的遮挡影响。设计思路上充分考虑了室内外通用的使用场景，涵道护圈的环形结构可以完全包裹旋翼，在室内飞行时能够避免旋翼碰撞家具、墙面造成的损坏或安全隐患，同时圆润的外轮廓也降低了炸机时的冲击损伤。整机尺寸控制在掌心可握持的迷你级别，建模时所有壁厚统一设置为适配FDM3D打印的1.5mm标准厚度，无需额外添加打印支撑即可完成整机打印，打印完成后仅需简单去除少量打印毛边即可装配电机、飞控与电池，大幅降低了航模爱好者的制作门槛，机身中梁内部预留了规整的电池与飞控安装仓，仓体边缘做了卡扣式限位结构，无需额外螺丝即可固定电子元件，进一步简化了装配流程。
