带链传动蜗杆驱动的密封舱启闭执行机构

该密封舱启闭执行机构主要应用于需要实现舱口可控密封启闭的工业场景，常见于小型真空试验腔体、特种流体输送管路截流、小型密闭仓储单元的舱门驱动环节，可在需要稳定密封锁紧、远程可控启闭的工况下替代手动操作结构，降低人工操作的劳动强度，同时保证舱口闭合后的密封压紧力均匀一致，避免人工施力偏差导致的密封失效问题。

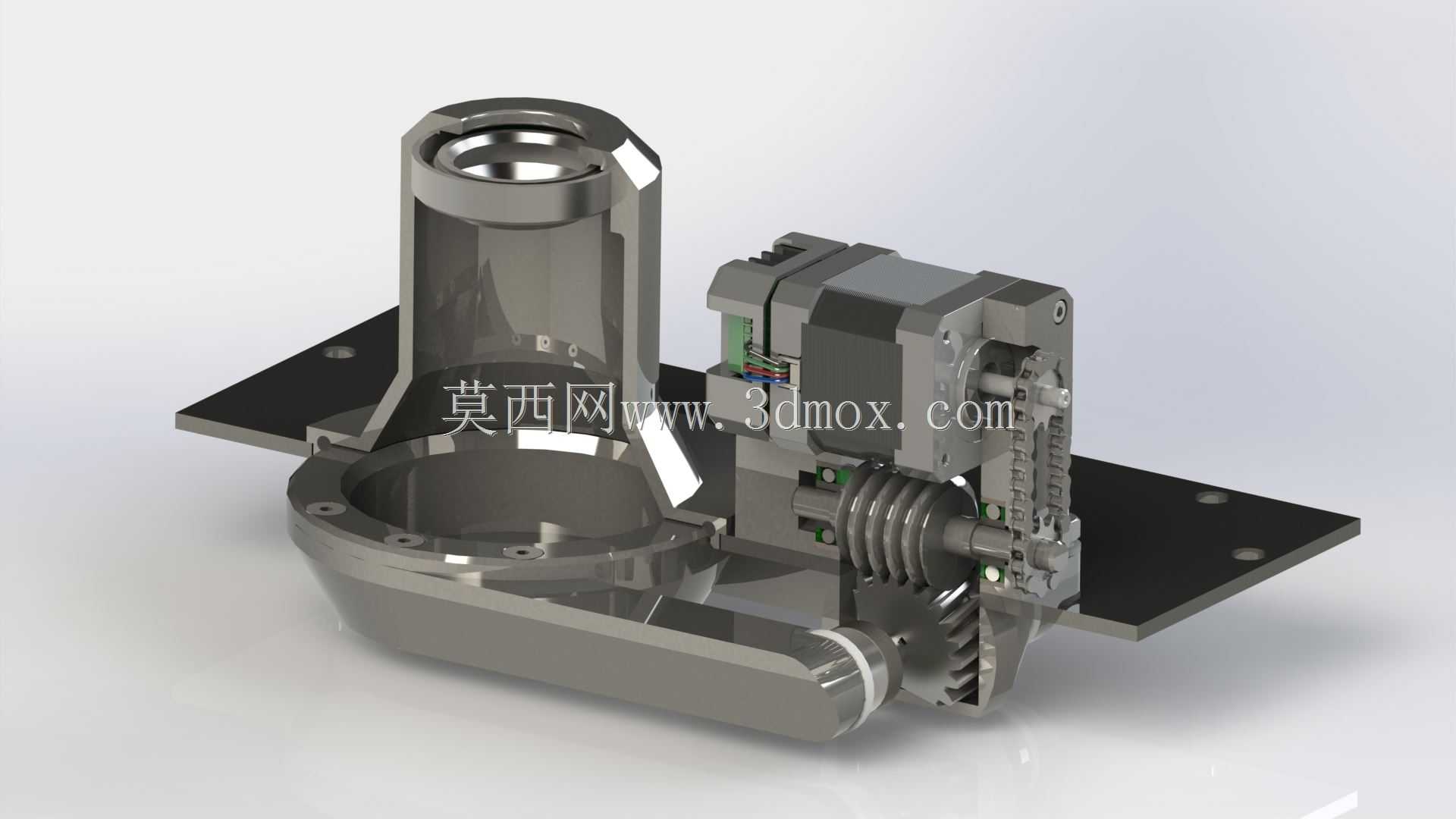

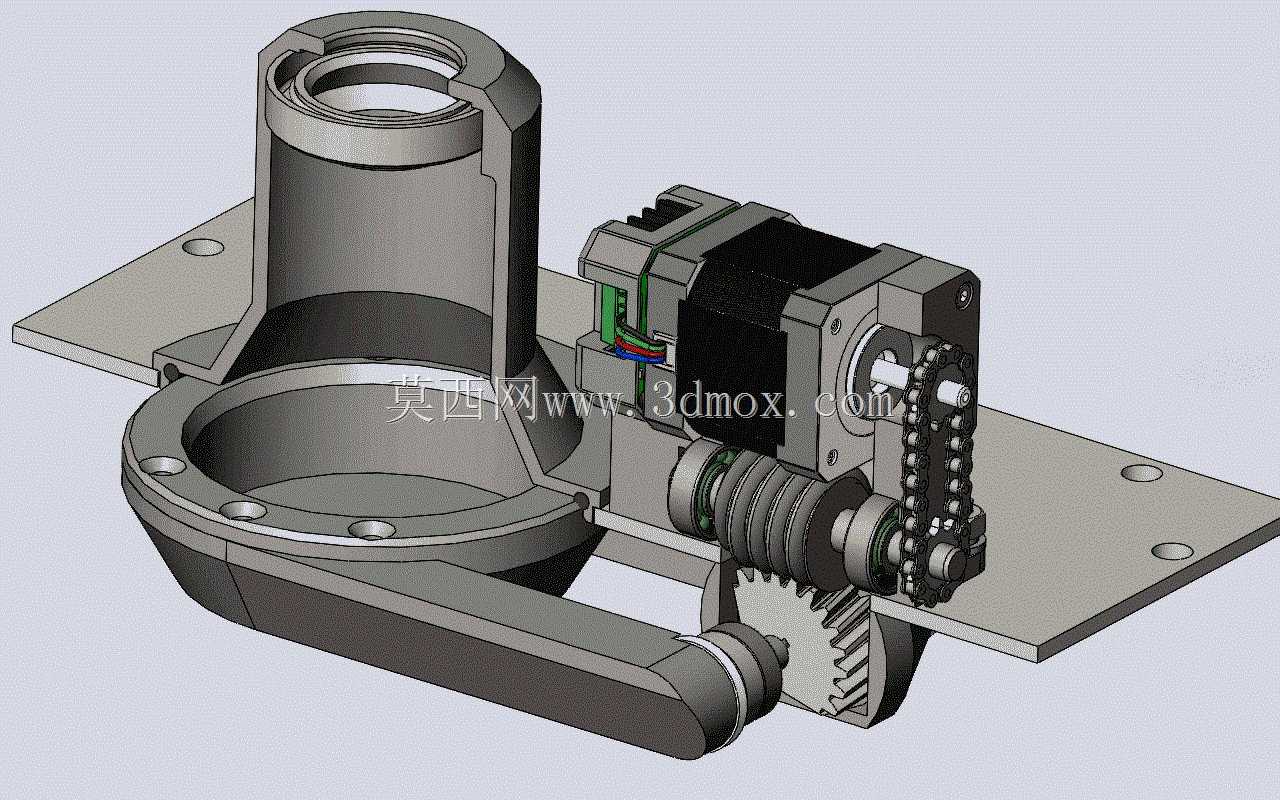

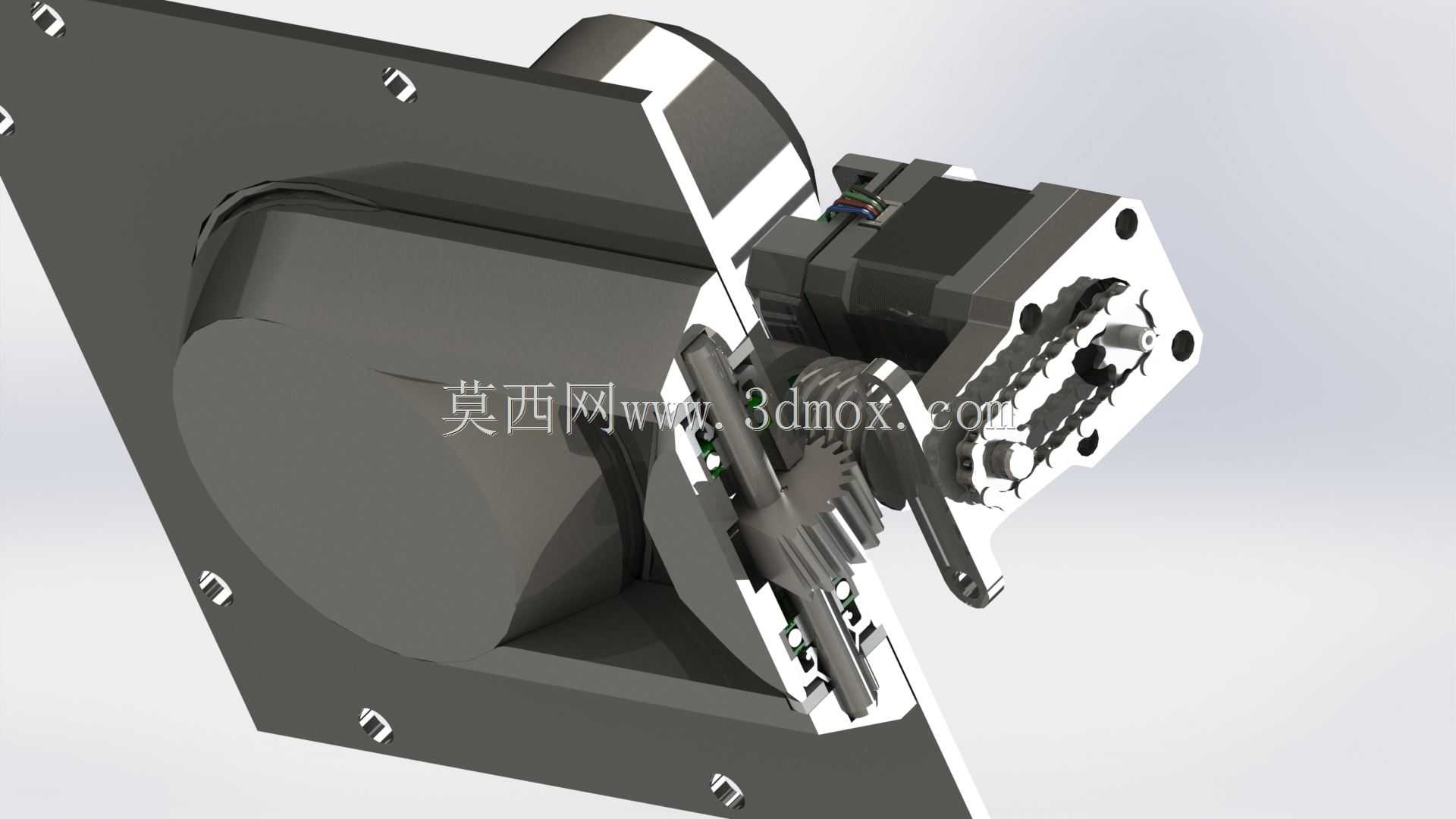

从功能特性来看，该机构集成了动力输入、减速增扭、链传动同步、蜗轮蜗杆自锁、舱口摇臂驱动多个功能模块，动力端采用步进动力单元输出扭矩，首先通过蜗杆与扇形蜗轮的啮合实现一级大减速比传动，利用蜗杆蜗轮的反向自锁特性，可在舱口闭合到位后自动锁止位置，无需额外加装锁紧销结构即可避免舱口受内部压力或外力冲击意外开启，保障密封状态的稳定性。蜗杆输出端通过滚子链传动结构同步传递扭矩，保证两侧驱动部件的运动同步性，避免单侧受力导致的舱口卡滞、密封面偏磨问题。末端摇臂与密封舱口的转动支座连接，将蜗轮的扇形回转运动转化为舱口的启闭摆转动作，可实现0到90度范围内的可控转动，满足舱口完全开启、闭合密封的行程需求。

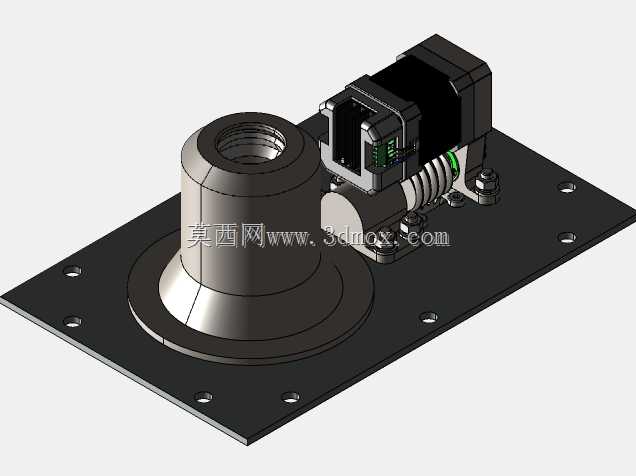

设计思路上，该结构优先考虑了密封工况的可靠性需求，将动力传动组件与密封腔体主体采用安装底板分隔布局，所有传动运动部件均布置在密封腔外侧，避免传动润滑脂、磨损碎屑进入密封腔内部污染腔体内介质，同时也方便后期对传动部件进行维护保养，无需拆解密封腔体即可完成传动件的润滑、磨损更换操作。安装底板预留了统一的螺栓安装孔位，可直接通过法兰连接方式固定在密封舱主体的安装基准面上，降低现场安装的对位难度。

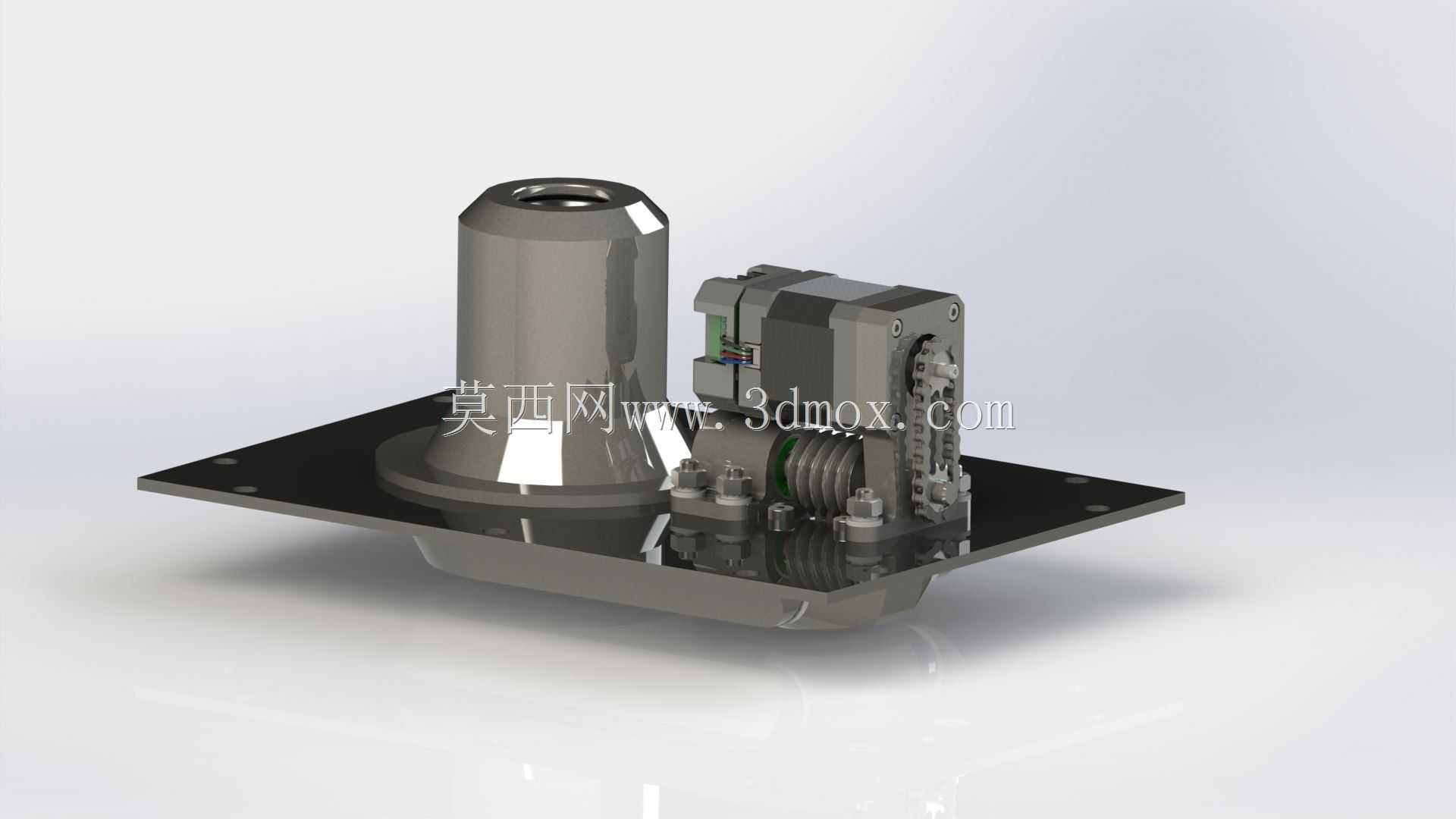

从安装边界来看，该机构整体采用扁平化布局，主体密封舱接口为圆筒形法兰结构，法兰端面预留了均匀分布的密封安装螺孔，可匹配对应通径的密封圈实现端面密封；传动组件整体向舱体侧方延伸，侧向安装空间预留充足，不会与舱体周边的管路、接线结构产生干涉，整体安装基准面平面度要求控制在0.1mm以内，可保证蜗杆蜗轮、链传动组件的同轴度精度，避免安装偏差导致的传动卡滞、磨损加剧问题。摇臂的转动行程设置了机械硬限位，可在舱口完全开启、完全闭合两个极限位置实现机械限位，避免超程转动导致的密封面碰撞、传动件过载损坏问题。
