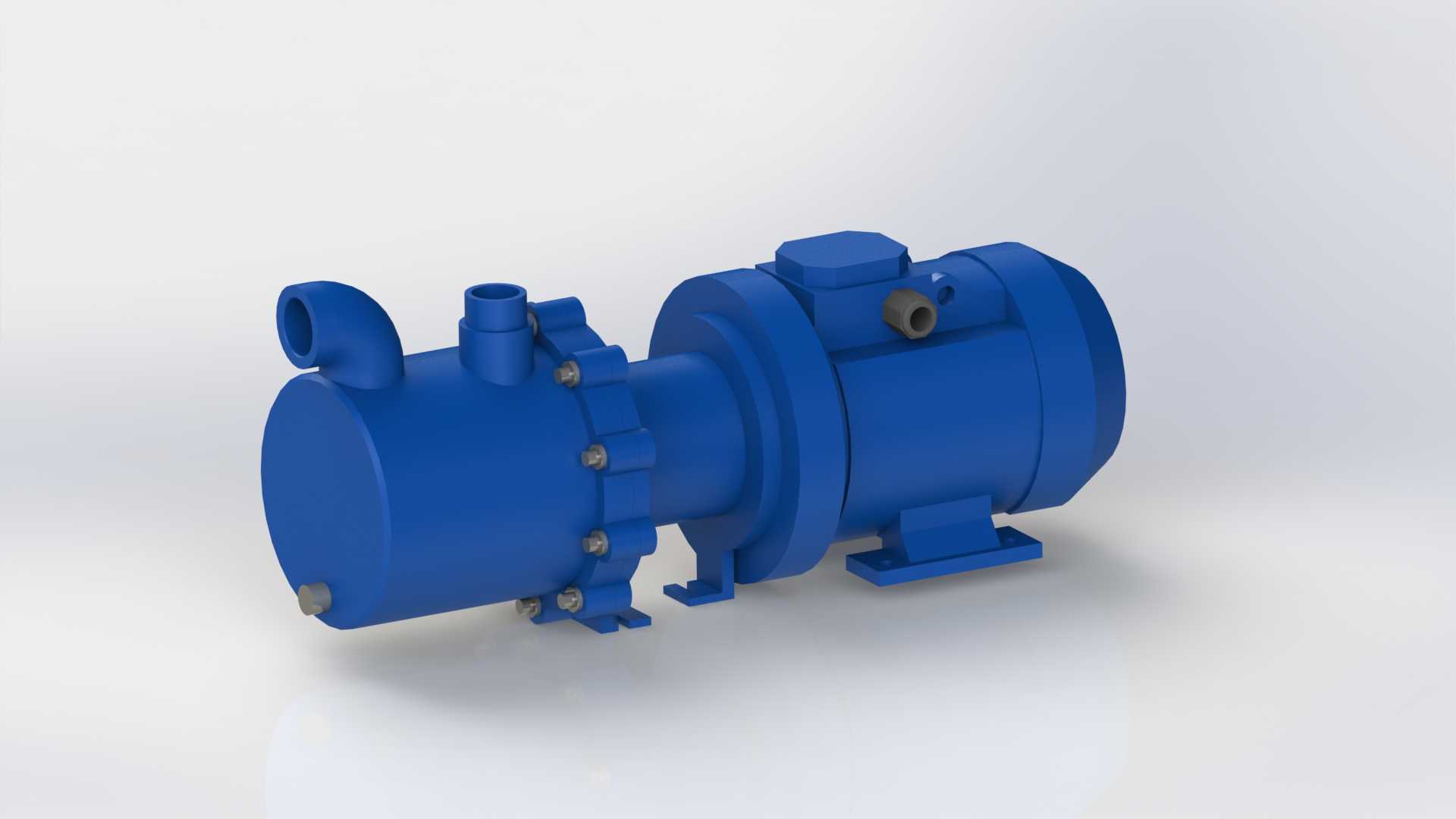

精加工SP10型水环式离心泵结构设计

这款SP10型水环式离心泵主要面向中小流量流体输送场景，常见于化工行业的腐蚀性介质输送、轻工行业的真空抽滤、市政给排水的低压输水、食品加工的流体物料转运等工况，可适配清水、轻度腐蚀性液体、含少量微小固体颗粒的混合流体输送需求，也可作为小型真空发生装置用于生产环节的真空吸附、脱气工序。设备采用电机与泵体直联共轴的紧凑结构设计，省去了传统联轴器连接的冗余空间，整体安装占地面积更小，对安装场地的空间适配性更强，适合在紧凑型生产工位、集成式流体处理机组中配套使用。泵体侧部设置切向出水口与轴向进水接口，进水口采用DN50标准通径设计，可直接匹配同规格工业管路快速连接，无需额外定制变径接头，降低现场安装的改造成本；底部设置一体式铸造安装脚座，脚座预留标准螺栓安装孔位，可直接固定在混凝土基础或钢制安装机架上，安装时只需保证泵轴水平度偏差在允许范围内即可，无需复杂的对中调校工序。设计过程中重点优化了叶轮与泵腔的间隙配合参数，叶轮采用精加工曲面叶片构型，运转时可在泵腔内形成稳定的水环密封层，有效减少流体回流损失，提升泵的容积效率，同时降低运转过程中的流体脉动噪音，让设备运行更平稳。泵体与电机的连接段设置多重密封结构，可有效避免输送介质沿轴向渗漏到电机腔，提升设备长时间连续运行的可靠性；泵体外壳采用圆弧过渡构型，没有多余的棱角凸起，既减少了铸造过程的应力集中问题，也方便日常运维时的表面清洁与部件检修。设备整体轴向长度、径向宽度与安装孔位间距都经过标准化校核，可直接替换同参数规格的老旧水环泵，无需改动现有管路布局与安装基础，适配现有生产线的升级改造需求。
