立式100升储水塑料罐体结构设计

　　这款立式储液罐体在民用给排水、小型工业循环水系统、户外临时供水场景中都有广泛适配性，日常可作为小型楼宇二次供水的中转储水单元、园林灌溉系统的稳压储水部件、小型加工设备的冷却水暂存容器，也可在户外施工临时供水点、房车改装供水系统、小型养殖场景的储水单元中使用，适配场景覆盖了从民用家装到小型工业配套的多类储水需求。

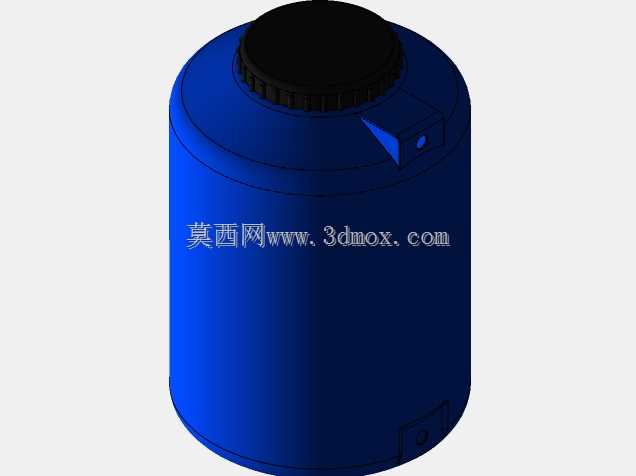

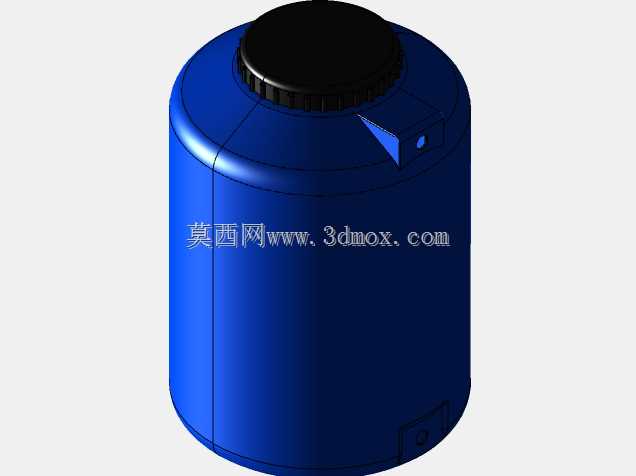

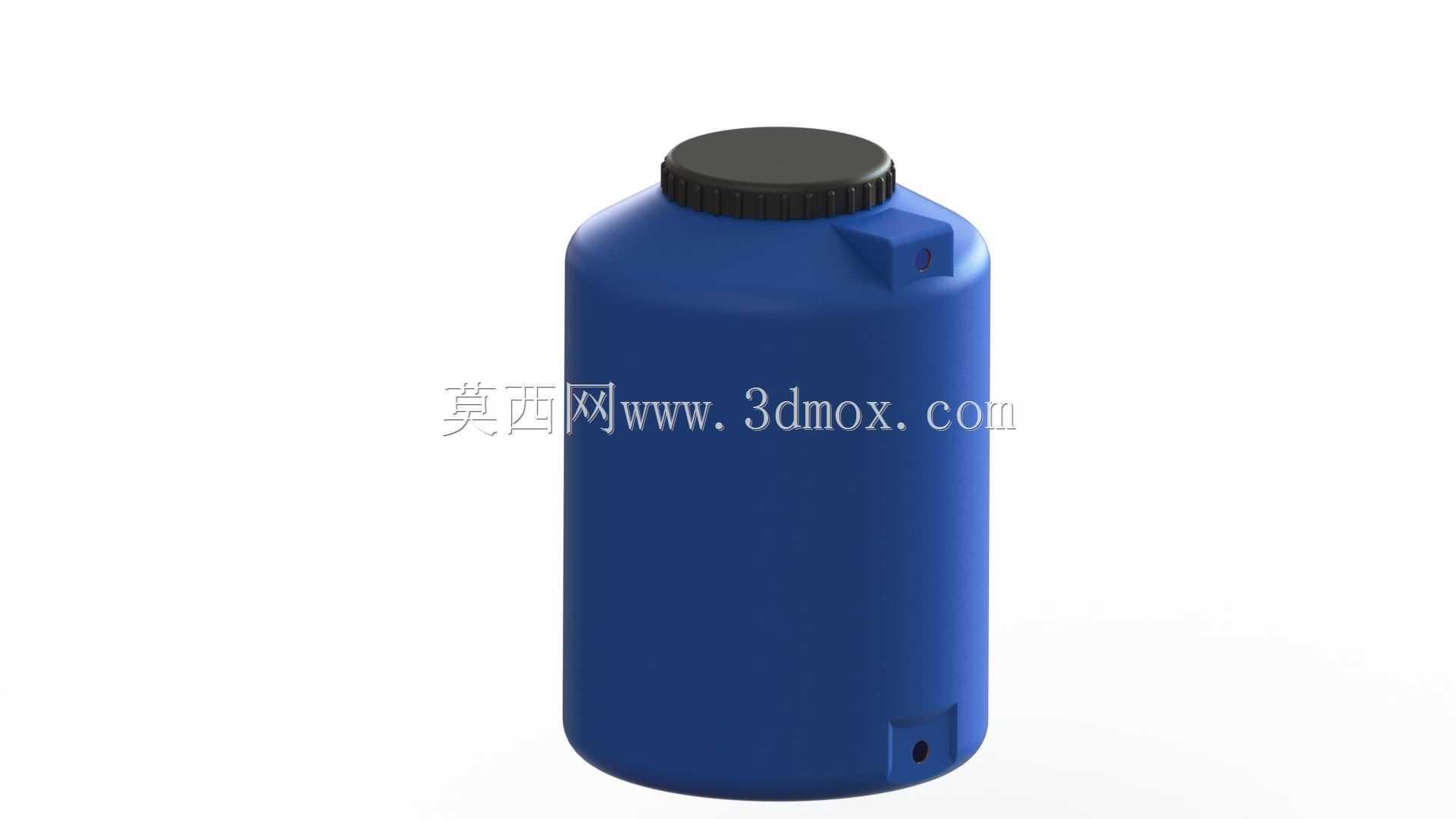

　　从功能设计来看，罐体采用立式圆柱结构，圆柱形态的筒体在加工时吹塑成型难度更低，同时立式放置的占地面积更小，相同容积下的地面占用投影面积远小于卧式罐体，适合空间局促的安装场景，比如阳台角落、设备间夹缝、户外设备旁的狭小空位都能完成布置。罐体顶部设置带防滑纹路的旋拧密封盖，盖体边缘的防滑齿结构方便徒手操作，不需要额外工具就能完成开盖加水或者内部清洗的操作，密封盖内部可搭配硅胶密封圈，避免储水过程中落入灰尘、蚊虫，同时减少水体蒸发损耗，在户外使用时也能避免雨水灌入污染内部储水。

　　罐体侧上方设置的一体式凸台结构，是专门预留的液位传感器安装位或者溢流接口位，不需要后期在罐体上额外打孔，避免了二次开孔带来的渗漏风险，这个凸台的壁厚做了局部加厚处理，攻丝或者粘接接头时的结构强度足够，不会因为接头安装受力出现开裂问题。罐体底部侧面设置G3/4规格的标准管螺纹出水接口，这个接口的位置距离罐体底部有10mm左右的抬升高度，能避免罐体底部沉积的少量杂质直接进入出水管道，减少下游阀门、用水设备的堵塞概率，G3/4的管螺纹是给排水领域的通用规格，可以直接匹配市面上常见的铜接头、PPR接头、PVC接头，不需要额外做变径处理，安装适配性很强。

　　设计过程中，筒体的壁厚做了梯度优化，罐体中下部因为长期承受液体静压力，壁厚比上部厚1.5mm左右，避免长期储水出现鼓胀变形，底部做了向内凹陷的支撑脚结构，让罐体放置时底部不直接接触地面，减少地面潮气对罐体底部的腐蚀，同时底部的凹陷结构也能让出水接口的位置高于支撑脚底面，安装管道时不需要额外垫高罐体，管道接头可以直接从侧面接出，不会被地面顶住。罐体顶部的圆角过渡做了R15的圆弧处理，避免直角位置的应力集中，在运输或者轻微碰撞时不会出现开裂，吹塑成型时也能避免直角位置的料流堆积不均问题，提升成品率。

　　安装边界方面，这款100升罐体满水状态下总重量约105kg，放置的地面只需要满足基本的水平承重要求即可，不需要做额外的加固基础，罐体本身的外径约480mm，总高度约820mm，安装时顶部需要预留至少150mm的操作空间，方便旋开顶部盖子进行加水或者维护，侧面出水接口位置需要预留至少100mm的管道安装空间，方便接弯头或者阀门。如果是户外安装，罐体本身的PE材质具备抗紫外线老化能力，不需要额外做防晒包裹，但如果是在极寒地区使用，需要在外层包裹保温棉，避免冬季内部储水结冰胀裂罐体。

　　实际选型使用时，这款罐体因为接口都是标准通用规格，不需要单独定制配套接头，现场安装的效率很高，立式结构的稳定性也更好，不会像卧式罐体那样容易被碰撞移位，日常维护只需要定期打开顶盖冲洗内部沉积的杂质即可，没有复杂的维护部件，整体的使用成本很低。在三维建模过程中，这款罐体的所有接口尺寸、壁厚梯度、过渡圆角都按照实际加工工艺要求做了还原，导入装配环境时可以直接匹配对应的管道、阀门、传感器模型，不需要再做额外的尺寸修正，能直接用于给排水系统的整体装配校验、安装空间模拟，也可以用于小型供水设备的方案展示，帮助设计人员提前确认安装位置的空间是否足够，接口对接是否存在干涉问题。
