工业级DC-DC转换电源带散热结构设计

　　这款DC-DC转换电源模块的结构设计，首先围绕工业现场的恶劣供电环境做了针对性考量，在工业控制柜、分布式工控站点、车载嵌入式供电系统这类场景里，供电输入波动范围大、周边电磁干扰强、设备连续运行周期长，普通商用电源模块很难扛住这类工况的长期考验，因此这款模块从结构到散热的设计都偏向高可靠性取向。从实际用途来看，它主要承担宽范围直流输入到稳定低压直流输出的转换作用，给后端的工控板卡、传感模块、小型执行机构提供干净稳定的直流供电，避免前端母线电压波动、浪涌冲击对后端精密电子部件造成损伤。

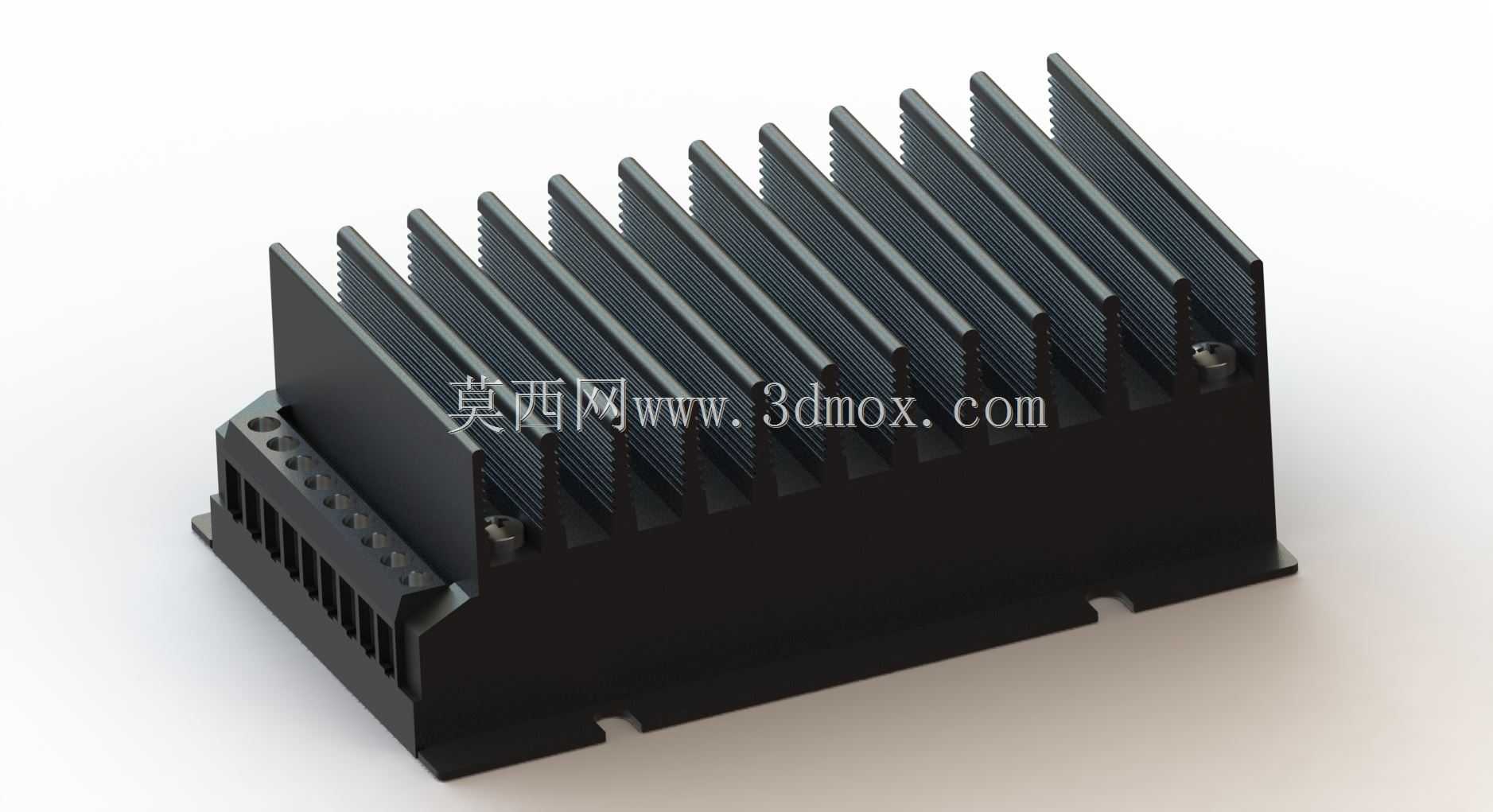

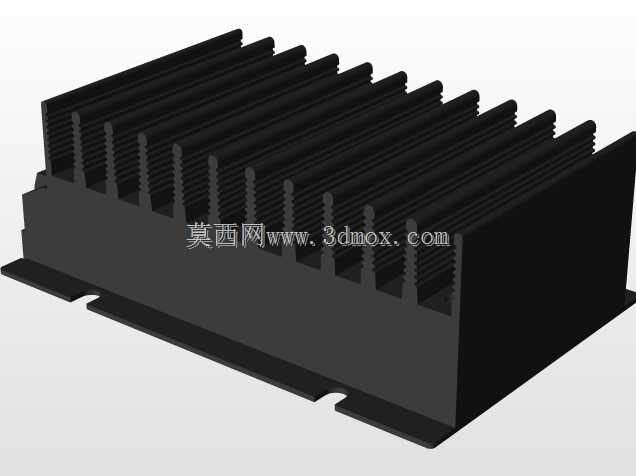

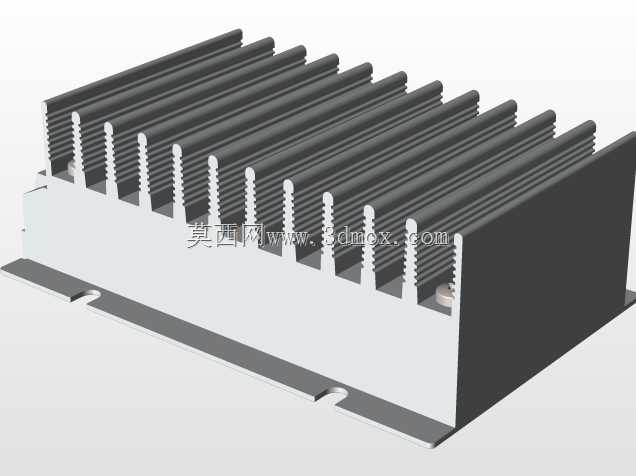

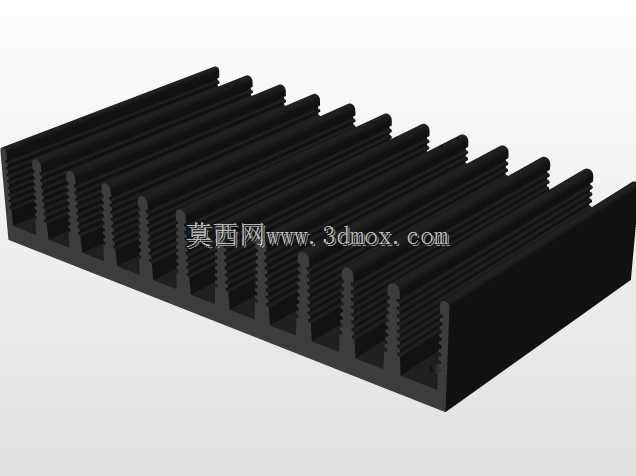

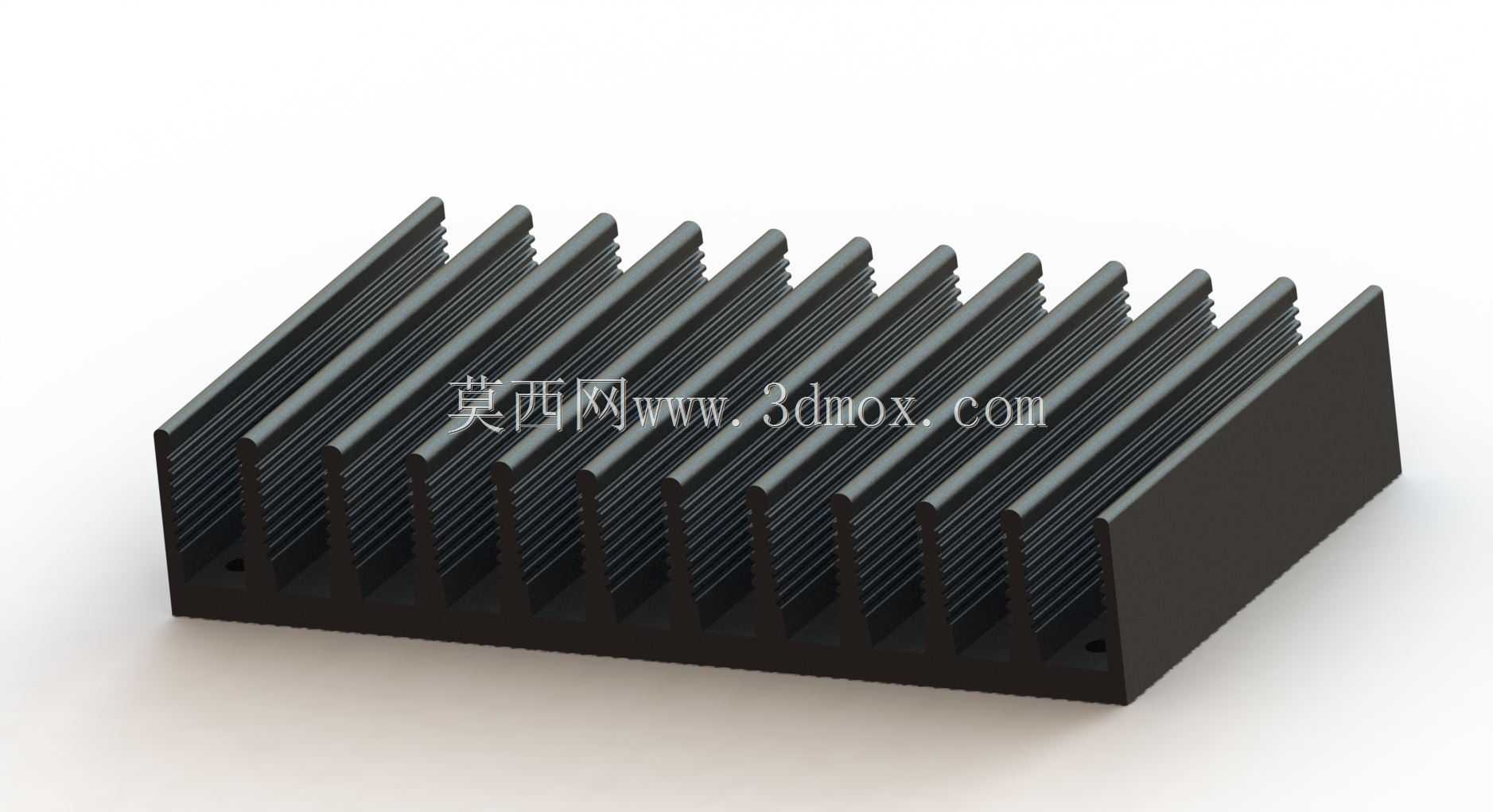

　　产品的功能特性上，首先是集成了一体化的散热壳体，顶部的平行鳍片散热结构不是随意排布的，鳍片的间距、高度、厚度都经过热阻核算，在自然对流的工况下，能把内部功率器件满负载运行时产生的热量快速导到壳体表面散出，不需要额外加装强制风冷风扇，既减少了故障点，也能适应多粉尘、少维护的安装场景。壳体底部做了带安装缺口的固定边，安装孔位的间距符合工业通用导轨安装或者板面螺装的尺寸边界，安装时不需要额外做定制转接支架，直接就能固定在标准安装位上，固定边的缺口设计还能抵消安装面的平面度误差，避免锁紧螺丝时壳体受力变形挤压内部电路板。

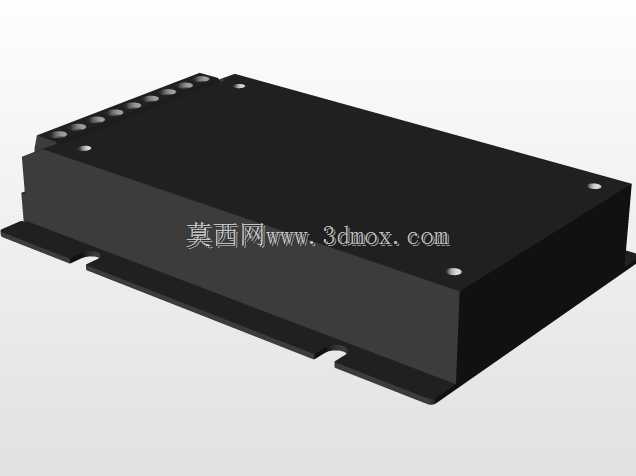

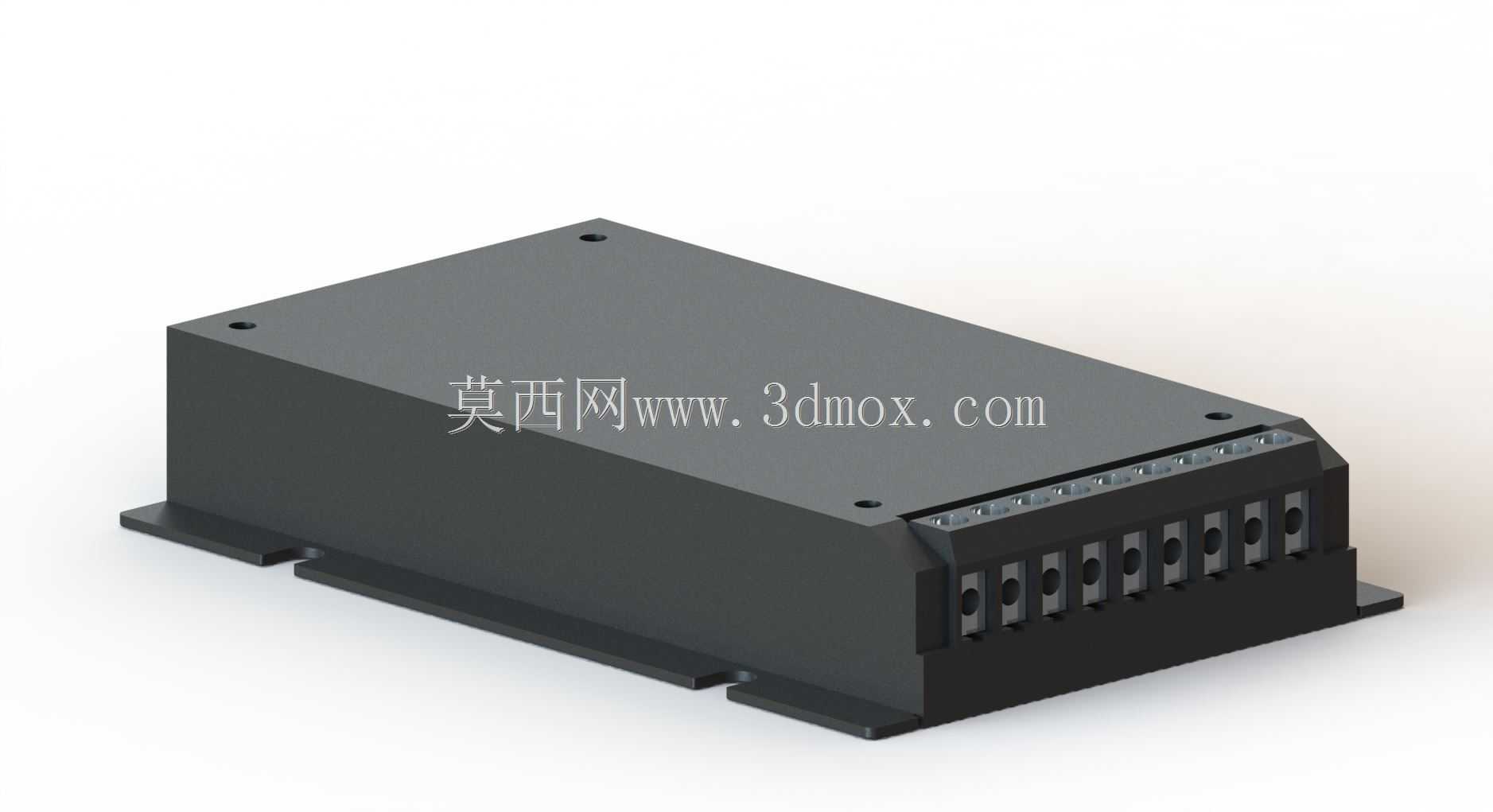

　　从设计思路来看，这款模块把功率变换电路、滤波电路、保护电路全部封装在金属壳体内部，壳体本身既做散热结构，也做电磁屏蔽层，能有效阻隔外部的电磁辐射干扰内部电路，同时也避免自身功率开关工作时产生的电磁辐射外泄影响周边其他敏感设备。侧面的接线端采用了下沉式的端子排布，接线完成后线缆不会突出壳体顶面太多，能节省柜内的垂直安装空间，端子旁的格栅结构一方面是辅助内部电容、电感这类发热器件的通风散热，另一方面也能避免大尺寸异物掉入端子间隙造成短路风险。

　　外形尺寸上，模块整体的长宽高比例适配工业标准的电源安装位，鳍片部分的高度没有超出常规电源模块的安装限高，在紧凑的控制柜内排布时，不会和相邻的线槽、其他元器件产生干涉。安装边界方面，底部固定孔的位置预留了足够的螺丝操作空间，用普通十字螺丝刀就能完成锁紧操作，不需要特殊的安装工具；接线端的排布方向和常规柜内走线方向匹配，线缆接入后可以顺着线槽直接排布，不需要做大幅度的弯折，减少线缆的应力损伤。另外壳体边角都做了小倒角处理，安装操作时不会划伤操作人员的手部，也不会刮破相邻线缆的绝缘层，这些细节都是面向实际工业安装场景做的优化，没有多余的装饰性结构，每一处结构设计都服务于可靠性、安装便利性和散热效率的需求。在做三维建模的时候，这类模块的结构需要重点关注散热鳍片的拔模角度、壳体和内部电路板的装配间隙、安装孔的位置公差，还有端子和壳体的配合间隙，避免实际生产装配时出现干涉，同时也要核算壳体的结构强度，在常规的安装锁紧力下不会出现变形，保证长期使用的结构稳定性。
