DN37.5规格金属波纹管结构设计

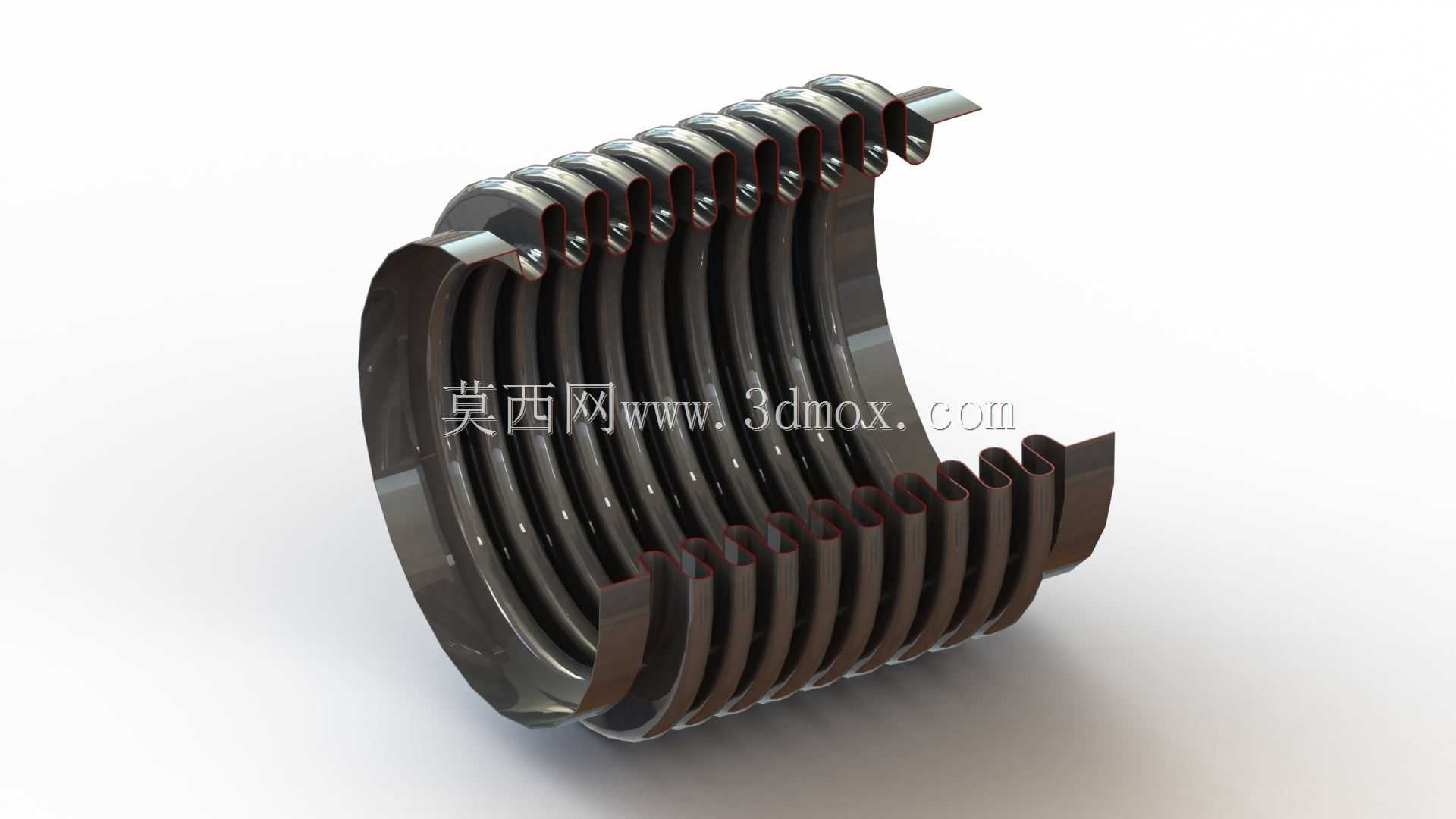

金属波纹管是工业管路系统中承担柔性补偿、密封隔振功能的核心元件，这款DN37.5规格的金属波纹管，主要面向小通径工业管路、仪器仪表引压管路、小型设备流体输送回路的应用场景，可在管路系统中吸收管道因温度变化产生的热胀冷缩位移，抵消设备运行产生的振动传递，同时补偿管路安装过程中产生的位置偏差，避免刚性连接状态下管路应力集中导致的焊缝开裂、接口泄漏等问题，在化工流体输送、暖通空调管路、液压气动回路、仪器仪表配套等领域都有广泛的使用需求。从产品功能特性来看，这款波纹管采用多层薄壁金属结构成型，波峰与波谷的圆弧过渡设计经过反复校核，既保证了管件轴向、径向、角向的位移补偿能力，又能在额定工作压力下保持足够的结构强度，避免承压状态下出现波节变形失稳的问题，管壁的金属材质具备良好的耐腐蚀性与耐温性能，可适配多数常规工业流体的输送需求，波纹结构的间隙设计也充分考虑了形变过程中的应力分布，避免反复形变过程中出现应力疲劳开裂，延长管件的实际使用寿命。在设计思路上，这款波纹管的波距、波高参数经过力学仿真优化，在保证柔性补偿能力的前提下，尽可能提升管件的轴向刚度与承压能力，波节边缘的翻边结构适配标准管路的焊接或卡套安装需求，无需额外加工即可直接对接同通径的管路接口，分段剖切的结构展示也清晰呈现了波纹管的层间结构与波节成型形态，方便设计人员直观理解其形变原理与结构特点。从外形尺寸与安装边界来看，这款波纹管公称通径为37.5毫米，波节的外径尺寸、整体轴向长度都适配小通径管路的安装空间要求，安装时无需预留过大的形变补偿空间，可在紧凑的设备内部管路布局中使用，接口的尺寸公差符合通用管路连接标准，可直接与同规格的管道、阀门、设备接口进行匹配安装，安装过程中无需额外定制转接配件，能够有效降低管路系统的安装成本与施工难度。
